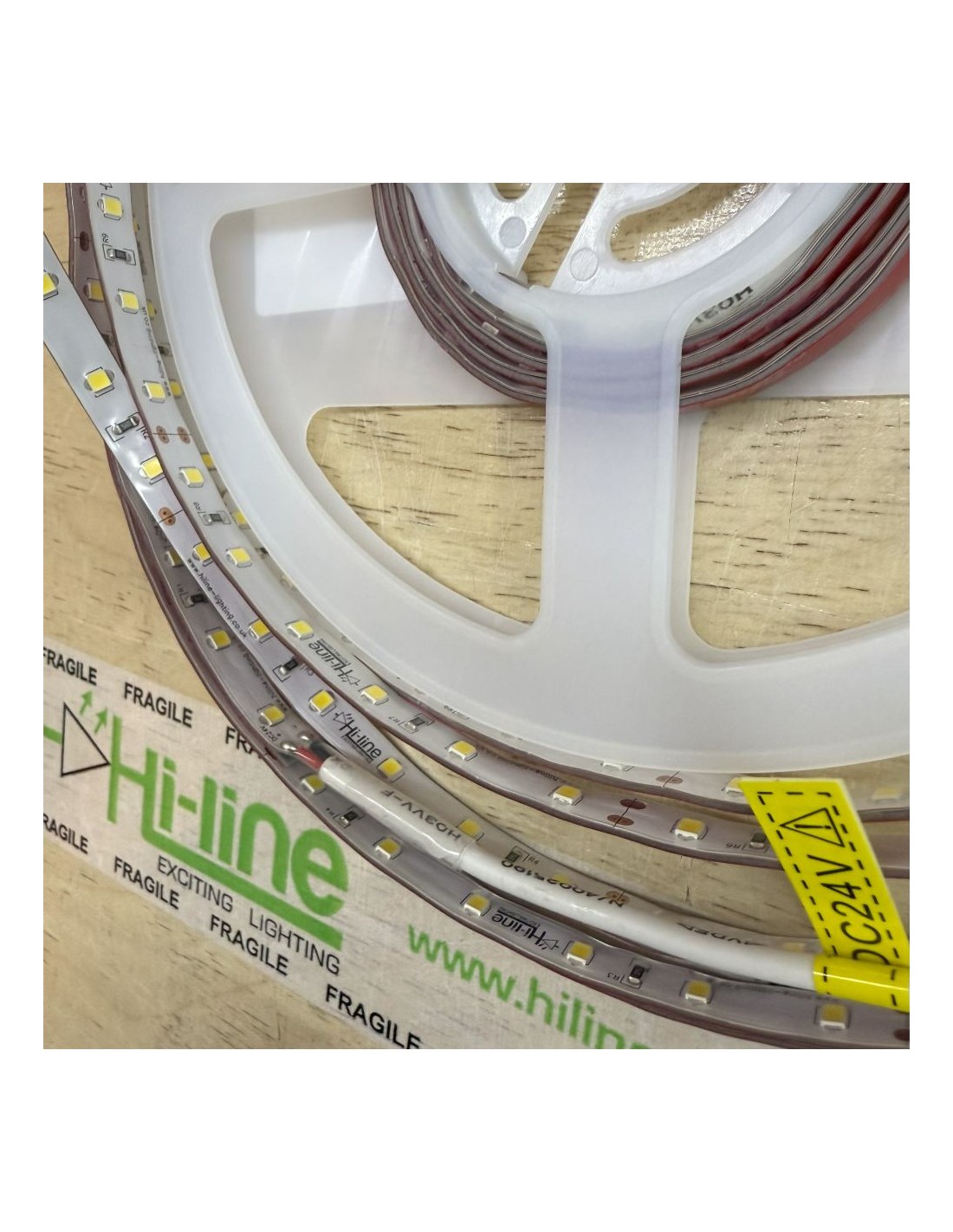

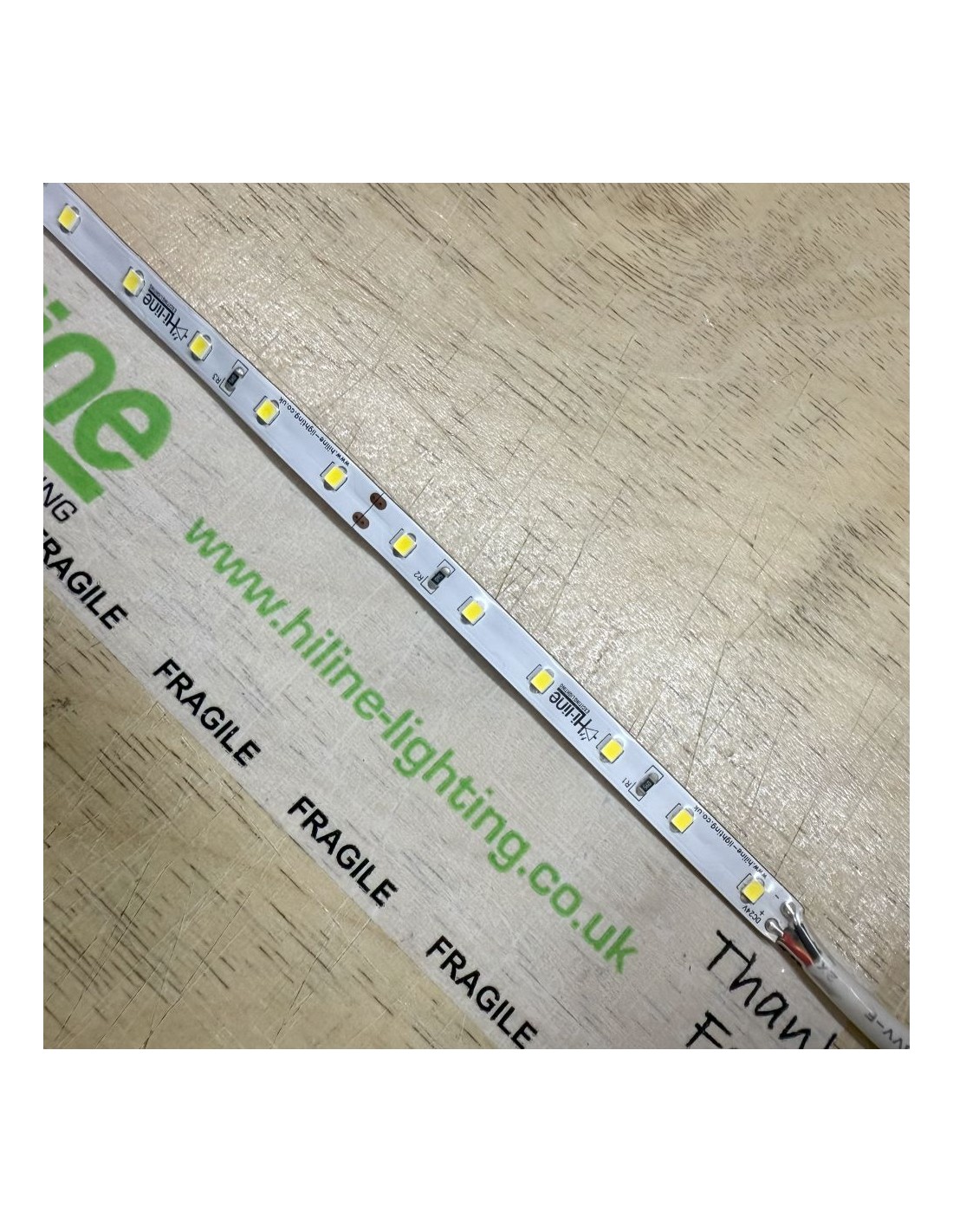

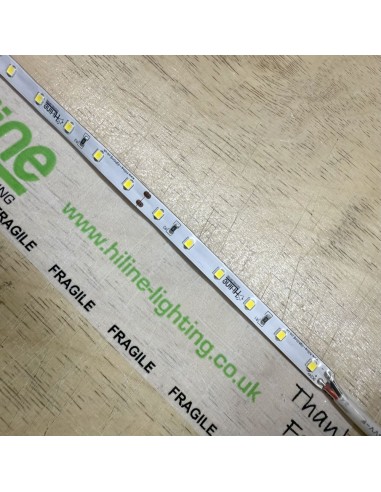

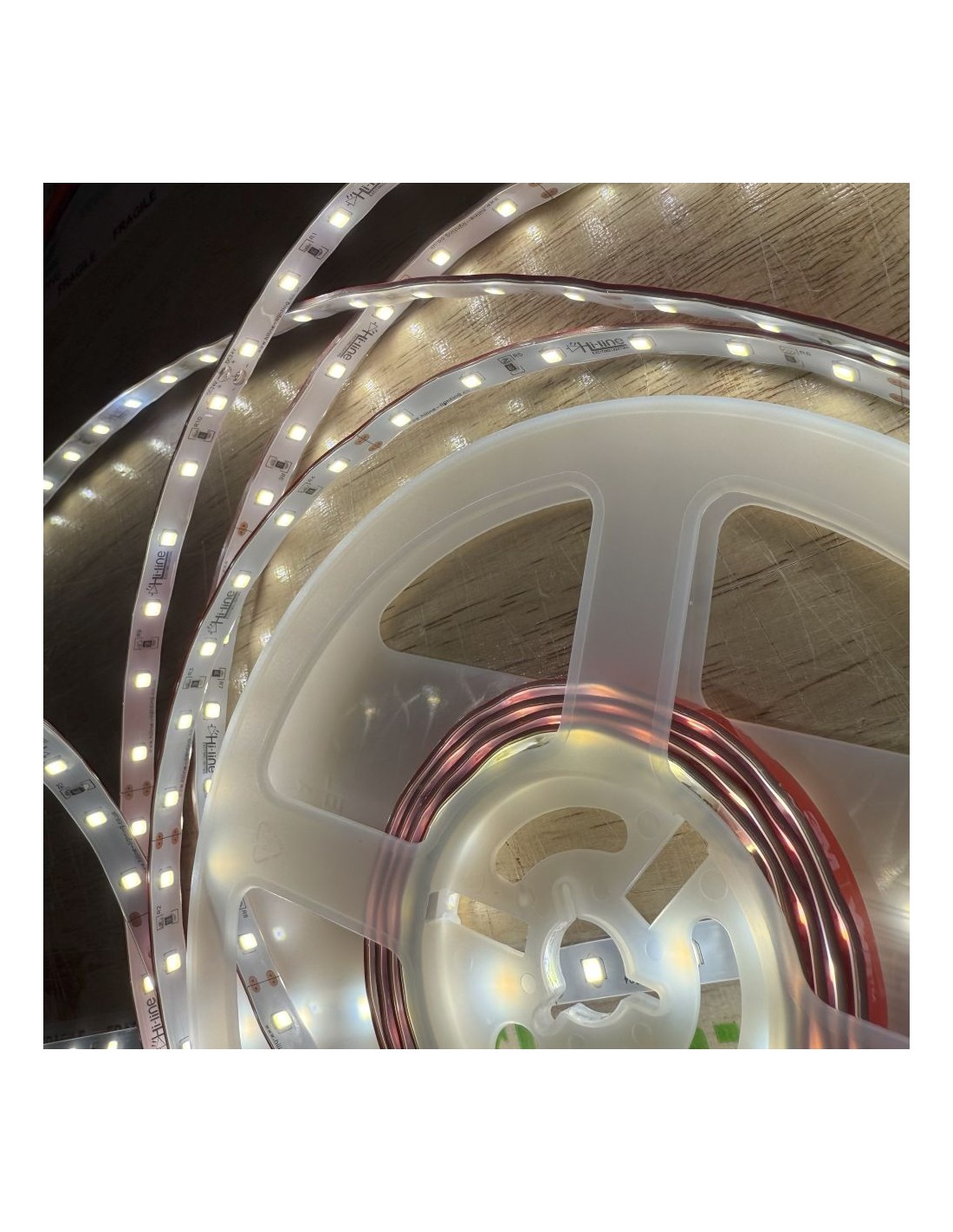

Hochleistungs-LED-Streifen mit IP65-Silikonhülle für Anwendungen wie Beschilderung, Deckenbeleuchtung, Vitrinen oder lineare Lichtakzente. Geliefert als 5 m Rolle mit vorkonfektionierten Anschlusskabeln an beiden Enden. PWM-dimmbar und für den professionellen Einsatz in Innen- und geschützten Außenbereichen geeignet.
Technische Daten
Leistungsaufnahme: 14,4 W/m
Spannung: 24 V DC
LED-Typ: SMD 2835
LED-Dichte: 60 LEDs/m
Lichtstrom: 1320–1440 lm/m
Farbtemperatur: 6000 K (Kaltweiß)
Farbwiedergabe: CRI >80
Teilbar: alle 6 LEDs (100 mm)
Schutzart: IP65
Streifenbreite: 8 mm
Gesamthöhe mit Hülle: ca. 3,5 mm

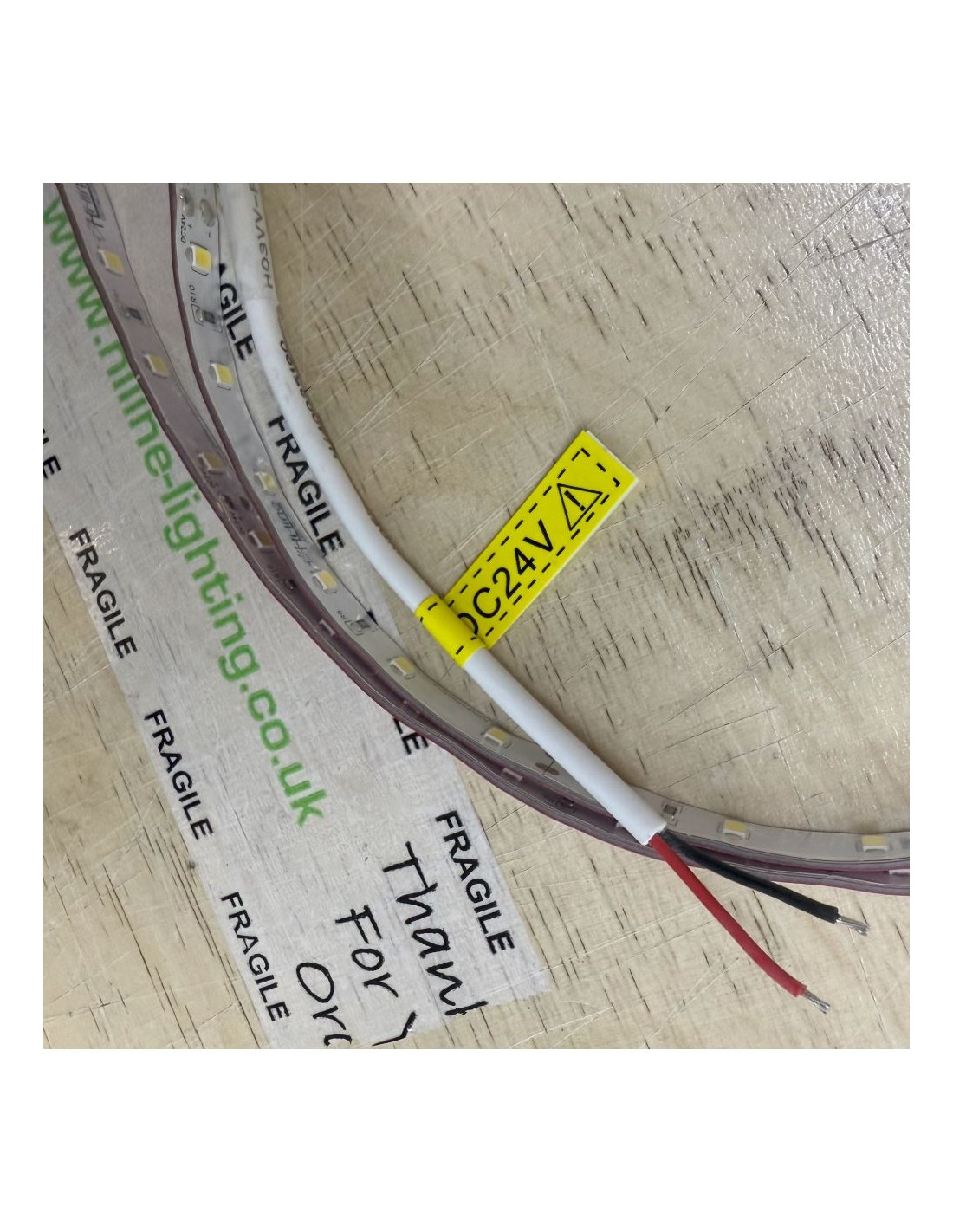

Kabel: 15 cm flexibles 2-adriges Anschlusskabel an beiden Enden
Klebeband: 3M™ VHB™, rote Abziehfolie
Anschlussfertig für IP-geschützte Installationen
Jeder Streifen ist beidseitig mit Anschlusskabeln versehen – ideal zur direkten Verbindung mit IP-geschützten Anschlussboxen. Für Außenanwendungen empfehlen wir den passenden 3-poligen IP68-Verbindungs- und Schutzkasten (Referenz: HL-3PMC-IP68-508, auffindbar über die Suchleiste auf unserer Website).
IP65-Silikonhülle
Der Streifen ist vollständig mit einer wärmebeständigen Silikonhülle versehen, die echten IP65-Schutz gegen Spritzwasser und Staub bietet. Die Beschichtung beeinflusst die Lichtfarbe nicht. Die Optik bleibt klar und professionell. Gleichzeitig unterstützt sie die Wärmeableitung für eine längere Lebensdauer.
3M™ VHB™ Klebeband
Das auf der Rückseite angebrachte 3M™ VHB™-Klebeband mit roter Schutzfolie ermöglicht eine einfache und dauerhafte Befestigung auf Aluminium oder anderen glatten, sauberen Oberflächen. Kein zusätzliches Klebematerial erforderlich.
Installationshinweise
Maximale Länge pro Stromzuführung: 5 m in eine Richtung.
Für längere Installationen müssen die Abschnitte parallel direkt vom Netzteil gespeist werden.
Eine Gesamtstrecke von 10 m ist möglich, wenn der LED-Streifen mittig eingespeist wird – jeweils 5 m nach links und rechts. Diese Anordnung entspricht nicht einer Reihenschaltung und minimiert Spannungsverlust.
Montage auf Aluminium zur Kühlung wird dringend empfohlen.
Nur mit PWM-kompatiblen Dimmsteuerungen verwenden.
Lieferumfang

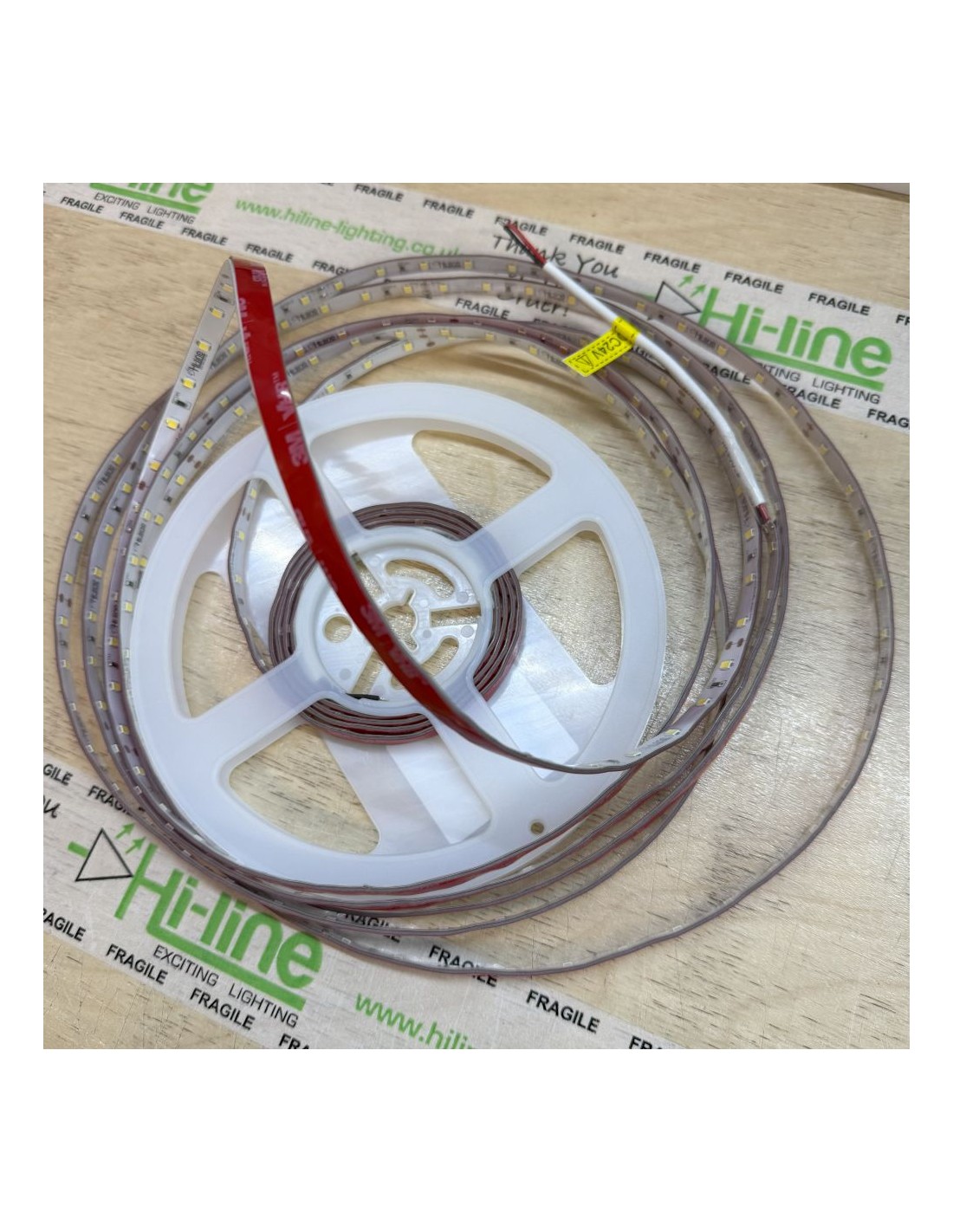

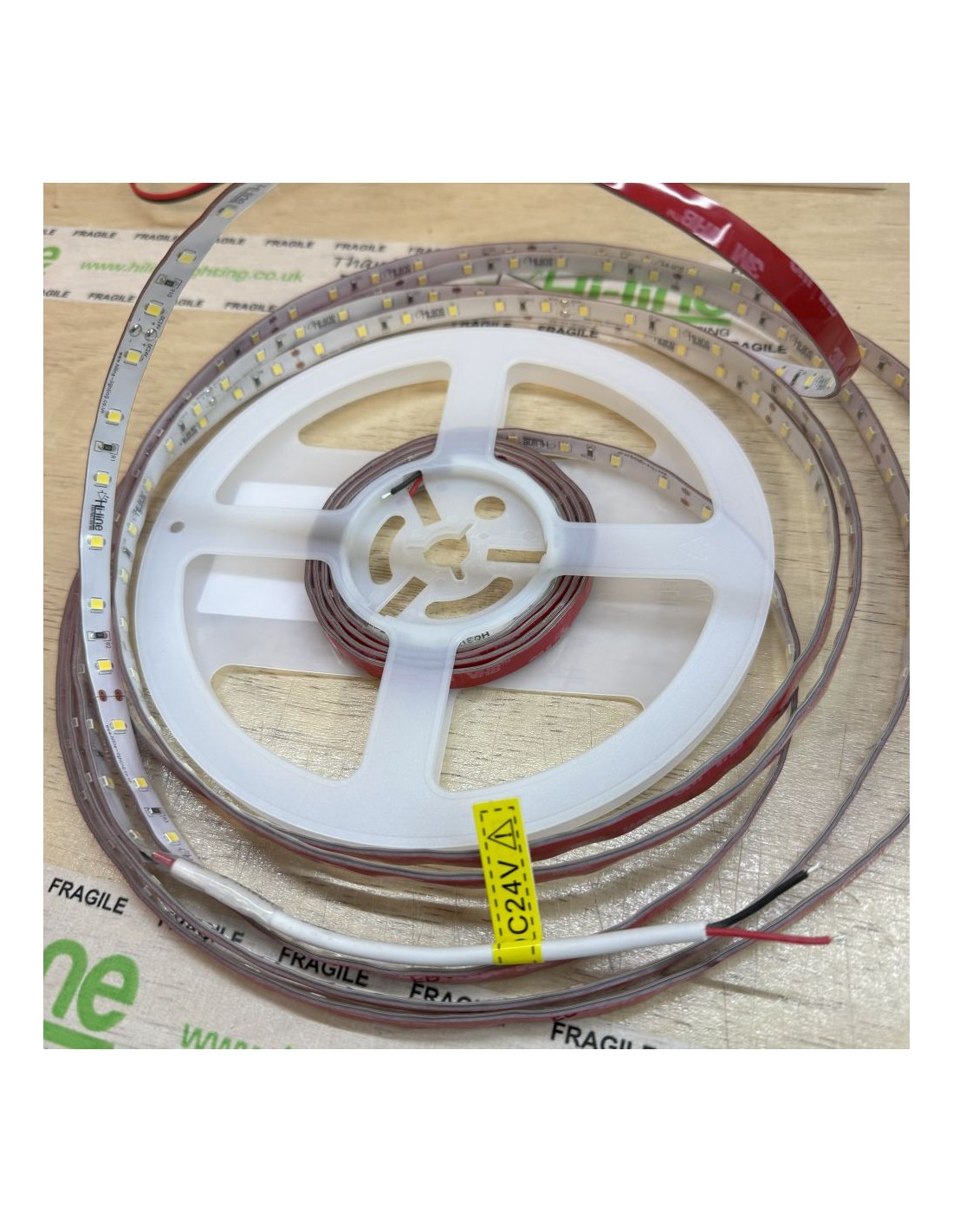

1 x 5 m Rolle IP65-geschützter LED-Streifen (6000 K, Kaltweiß) mit 300 LEDs und vorkonfektionierten Anschlusskabeln an beiden Enden.
Netzteil- und Lastplanung
Das Netzteil sollte mit mindestens 20 % Leistungsreserve gewählt werden. Eine passende Übersicht befindet sich weiter unten auf der Seite. Maximal 5 m dürfen pro Leitung eingespeist werden.
Installationsanleitung
Eine vollständige Anleitung steht unter dem Reiter „Anhänge“ zum Download bereit – inklusive Kabelquerschnittsberechnung, Schnittpunkten, Layout- und Spannungsfallplanung.
Hinweis zu Verbindungszubehör
Passende Steckverbinder sind im Tab „Zubehör“ aufgeführt. Diese sind nur geeignet, wenn die Silikonhülle entfernt wurde. In diesem Fall muss die Verbindung fachgerecht auf IP65-Niveau abgedichtet werden. Steckverbinder dürfen generell nur bis zu 5 m Streifenlänge verwendet werden. Für eine professionelle und dauerhafte Lösung empfehlen wir das Löten.
Großinstallationen – Synchronisierung, Einspeisung und Steuerung
Für lineare Lichtinstallationen bis zu 100 m empfehlen wir die Aufteilung in 10 einzelne 10 m Segmente.
Jedes Segment wird separat gespeist und montiert, aber optisch durchgängig installiert.
Jeder Abschnitt erhält eine eigene Steuerung.
Alle Steuerungen können mit einer einzigen RF-Fernbedienung gekoppelt werden und arbeiten synchron.
Verstärker (Power Amplifier) können je nach System ergänzt werden.
Diese Methode sorgt für eine durchgängige Lichtwirkung bei gleichzeitiger elektrischer Entlastung.
Bei komplexen Projekten oder Unsicherheiten zur Planung, Spannungsfall oder Steuerung wenden Sie sich bitte per E-Mail an unser Support-Team.
