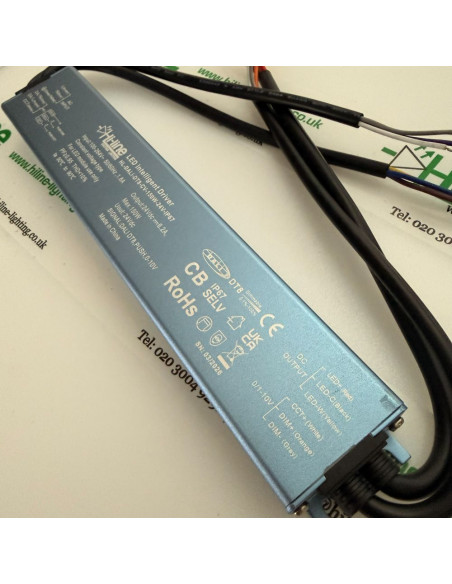

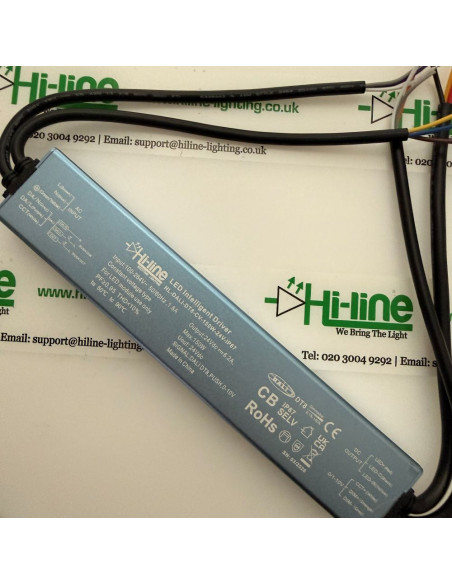

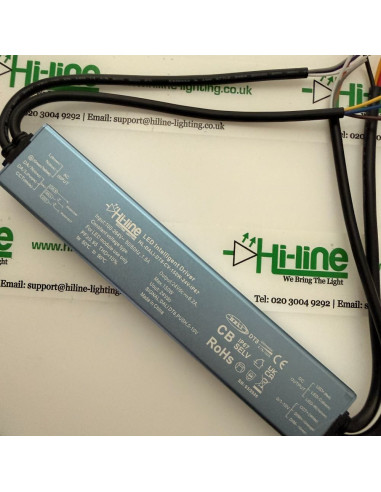

150W DALI-2 DT6/DT8 LED Treiber | 24V CV | Einfarbig & Tunable White | IP67
Dieser moderne 150W Multi-Funktions LED Treiber wurde entwickelt, um verschiedene Steuerungsmethoden und LED-Streifentypen mit nur einem einzigen Gerät zu unterstützen. Im Gegensatz zu herkömmlichen LED Treibern, die nur ein Steuerungsprotokoll oder einen LED-Typ unterstützen, kann dieses Modell sowohl als klassischer Dimmtreiber für einfarbige LED-Streifen als auch als Tunable-White Farbtemperatur-Treiber verwendet werden. Dadurch eignet er sich ideal für moderne professionelle Beleuchtungsinstallationen.
Der Treiber unterstützt sowohl DALI-2 DT6 als auch DALI-2 DT8 Betrieb. DT6 wird typischerweise für das Dimmen von einfarbigen LED-Streifen verwendet, während DT8 für Tunable-White LED-Streifen genutzt wird, bei denen Helligkeit und Farbtemperatur gleichzeitig über eine einzige DALI-Adresse gesteuert werden können.
DALI-2 DT8 unterstützt 3-adrige Tunable-White LED-Streifen mit gemeinsamer Anode (Common Anode).
Zusätzlich zur DALI-Steuerung unterstützt derselbe Treiber auch 0–10V, 1–10V, PWM, Push DIM/CCT sowie Widerstands-Dimmung (0–100K Potentiometer). Dadurch kann derselbe Treiber in vielen verschiedenen Beleuchtungssteuerungssystemen eingesetzt werden, ohne die Hardware wechseln zu müssen.
Dadurch eignet sich der Treiber für:
Einfarbige LED-Streifen
Tunable-White LED-Streifen
DALI Beleuchtungssysteme
0–10V Beleuchtungssysteme
PWM Steuerungssysteme
Push-Taster Steuerung
Projekte ohne Apps oder Funkfernbedienungen
Smart- und Nicht-Smart-Beleuchtungsanlagen

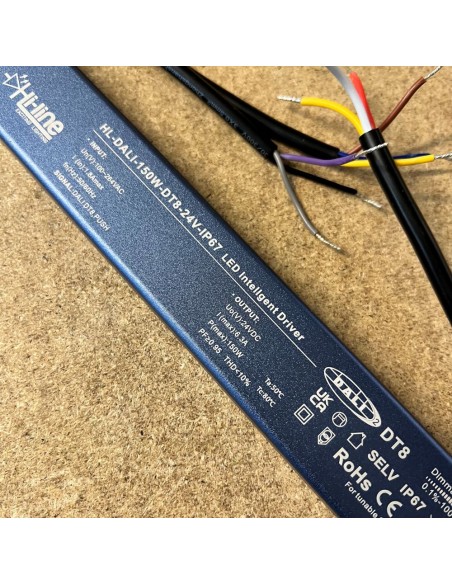

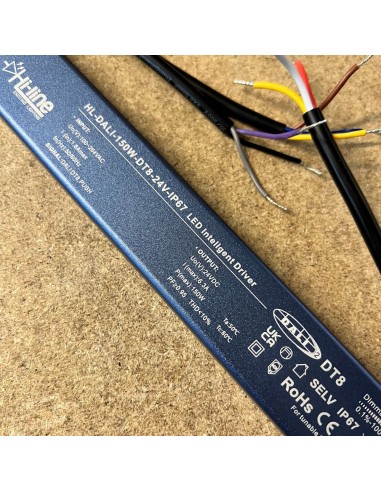

Referenz HL-DALI-DT8-CV-150W-24V-IP67
Ein Treiber – Viele Steuerungsmöglichkeiten
Dieser Treiber kann je nach Installationsanforderung mit verschiedenen Steuerungsmethoden betrieben werden.
Unterstützte Steuerungsmethoden:
DALI-2 DT6
DALI-2 DT8
0–10V Dimmung
1–10V Dimmung
PWM Dimmung
Push DIM/CCT
Widerstands-Dimmung (0–100K Potentiometer)
Dadurch können Installateure und Lichtplaner eine einzige Treiberplattform für unterschiedliche Projekte und Steuerungssysteme verwenden.
Unterstützung für einfarbige und Tunable-White LED-Streifen
Der Treiber unterstützt sowohl:
Einfarbige LED-Streifen
Tunable-White LED-Streifen
Bei einfarbigen Anwendungen kann der Treiber als professioneller DT6 LED-Dimmer mit flimmerfreier Helligkeitsregelung verwendet werden.
Bei Tunable-White Anwendungen arbeitet der Treiber im DT8 Modus und ermöglicht die Steuerung von Helligkeit und Farbtemperatur von Warmweiß bis Kaltweiß.
Farbtemperaturbereich:
2700K bis 6500K
Push DIM & CCT Steuerung ohne Apps oder Fernbedienungen
Ein großer Vorteil dieses Treibers ist die Möglichkeit, moderne Lichtsteuerung über normale Taster zu realisieren, ohne Apps, WLAN, Funkfernbedienungen oder Smart-Home-Systeme verwenden zu müssen.
Mit einfachen Wandtastern können Benutzer:
Licht EIN/AUS schalten
Helligkeit dimmen
Farbtemperatur einstellen
Vorherige Einstellungen speichern und abrufen
Dadurch eignet sich der Treiber ideal für Projekte, bei denen moderne Tunable-White Steuerung gewünscht wird, jedoch klassische Wandtaster bevorzugt werden.
Besonders geeignet für:
Wohnhäuser
Hotels
Büros
Einzelhandel
Architekturbeleuchtung
Installationen ohne App- oder Funksteuerung

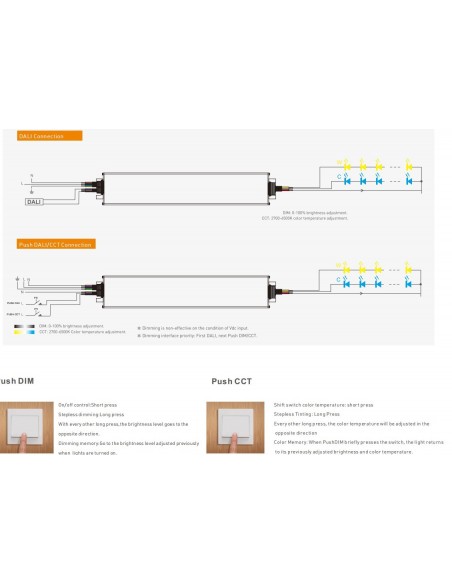

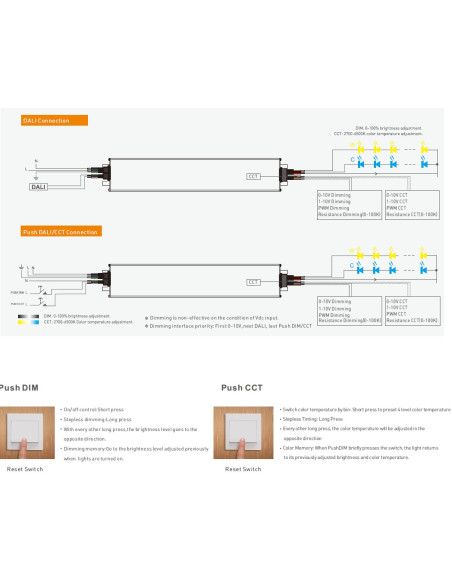

Bitte laden Sie das PDF-Handbuch im Bereich „Anhänge“ herunter, um vollständige Anschlussdiagramme und Informationen zur Push DIM/CCT Bedienung zu erhalten.
Hauptmerkmale
Unterstützt DALI-2 DT6 und DT8 Steuerungsprotokolle
Geeignet für einfarbige und Tunable-White LED-Streifen
Unterstützt DALI-2, 0–10V, 1–10V, PWM, Push DIM/CCT und Widerstands-Dimmung

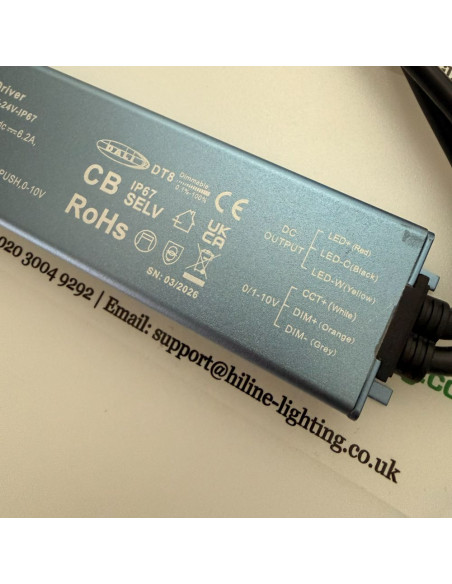

Dual-Channel SELV Konstantspannungs-Ausgang
Flimmerfreies Dimmen von 0–100%
Ultra-feines Dimmen bis 0,1%
Konstantleistungs-Design für stabile Helligkeit bei Farbtemperaturänderungen
Wirkungsgrad bis zu 93%
Leistungsfaktor >0,96
THD <10%
ERP-konformer Standby-Verbrauch unter 0,5W
IP67 Schutz für Innen- und Außenanwendungen
Kompaktes neues Gehäusedesign mit verbesserter Wärmeableitung
Wichtige Kompatibilitätsinformation
Dieser Treiber wurde für Niedervolt-Steuerungssysteme entwickelt.
Bitte beachten:
Dieses Modell unterstützt keine Netzspannungs- / Phasenanschnitt- oder Phasenabschnitt-Dimmung wie:
TRIAC-Dimmung
Leading-Edge-Dimmung
Trailing-Edge-Dimmung
Für Netzspannungs-Dimmung verwenden Sie bitte unsere speziellen mains-dimmbaren LED-Treiber.

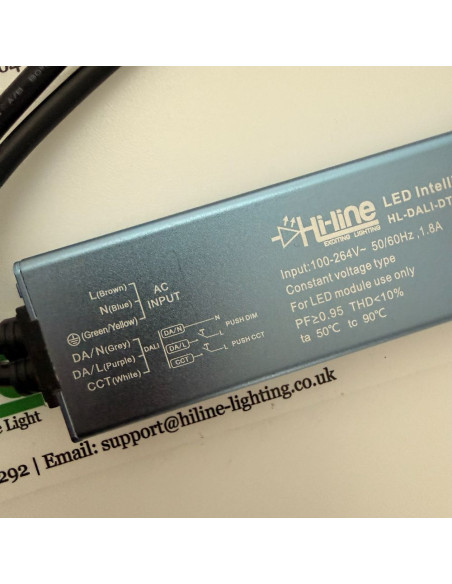

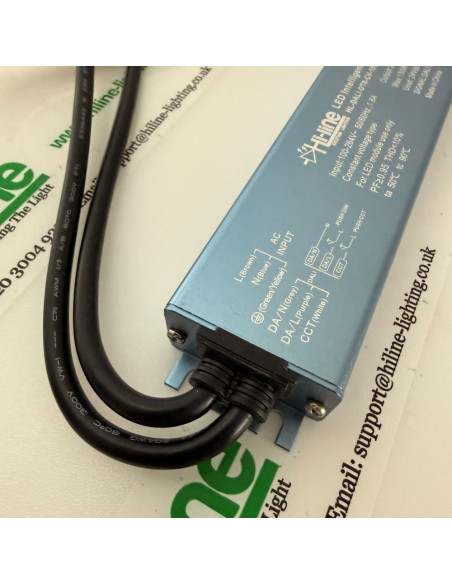

Installationshinweise

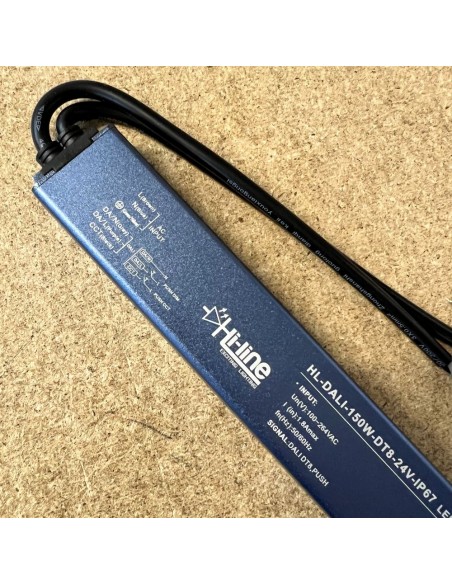

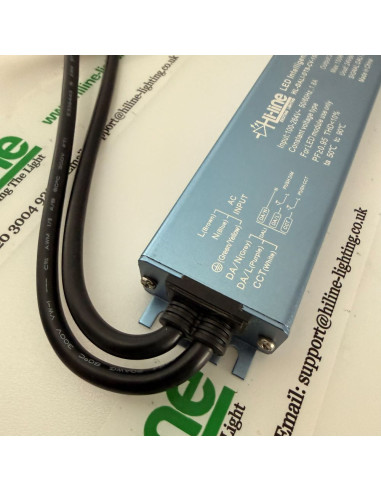

Netzeingang (L, N und Erde) gemäß den geltenden Vorschriften anschließen.
DALI-Klemmen (DA/DA) für den DALI-Betrieb verbinden.
Für Push DIM/CCT Betrieb einen normalen Taster anschließen.

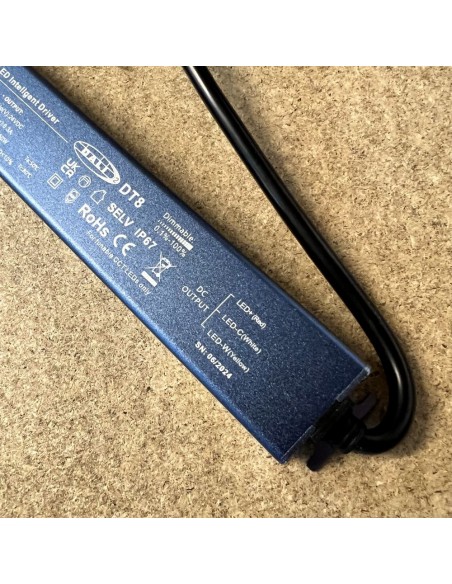

LED-Ausgänge korrekt anschließen, je nachdem ob:
einfarbige LED-Streifen
oder Tunable-White LED-Streifen verwendet werden.
Alle Installationsarbeiten, Lastberechnungen und Verdrahtungen müssen von qualifiziertem Fachpersonal durchgeführt werden.

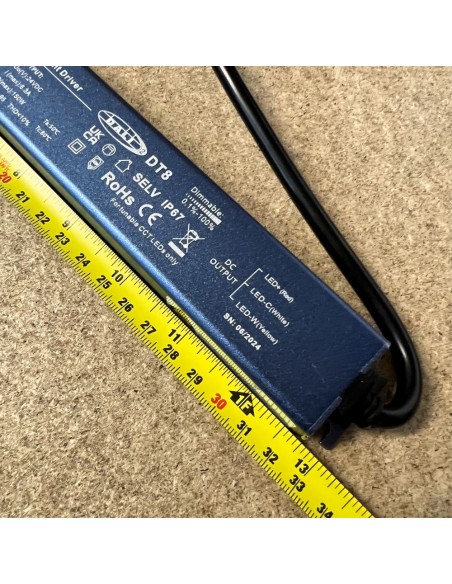

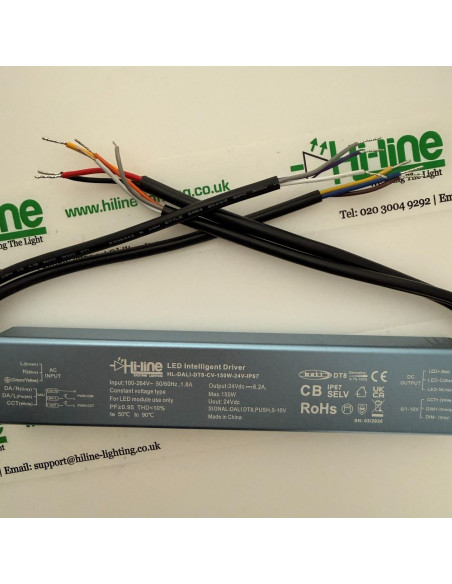

Abmessungen
Länge: 237 mm
Breite: 42 mm
Höhe: 23,8 mm
Technische Daten
Eingangsspannung:
100–264V AC
Ausgangsspannung:
24V DC
Maximale Leistung:
150W
Ausgangsstrom:
Max. 6,3A
Dimmbereich:
0–100% (Minimum 0,1%)
Farbtemperaturbereich:
2700K–6500K
PWM-Frequenz:
4–16kHz
Wirkungsgrad:
Bis zu 93%
Betriebstemperatur:
-25°C bis +50°C
Schutzart:
IP67
Schutzfunktionen:
Überlast-, Übertemperatur-, Kurzschluss- und Überspannungsschutz mit automatischer Wiederherstellung.
WICHTIGER HINWEIS
Die Installation muss durch eine qualifizierte Elektrofachkraft gemäß den aktuellen Vorschriften und Normen durchgeführt werden.
Die oben genannten Angaben basieren ausschließlich auf den Produktspezifikationen. Die endgültige Systemauslegung, Lastberechnung und Verdrahtung müssen von qualifiziertem Fachpersonal überprüft werden. Hi-Line Lighting liefert ausschließlich Produkte und übernimmt keine Verantwortung für Installation, Konfiguration oder Systemplanung.
Bitte laden Sie das PDF-Handbuch im Bereich „Anhänge“ herunter, um vollständige Verdrahtungsdiagramme sowie erweiterte Steuerungsinformationen zu erhalten.
