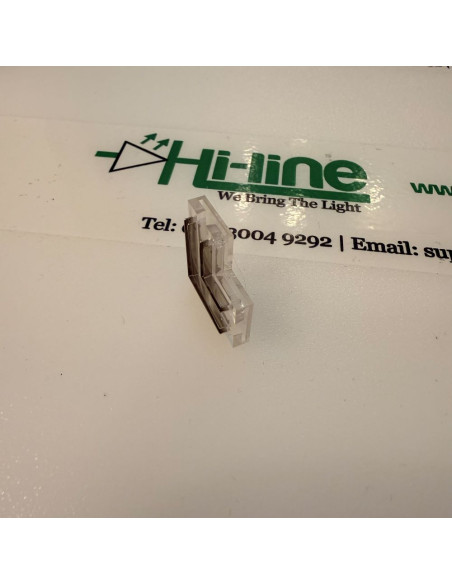

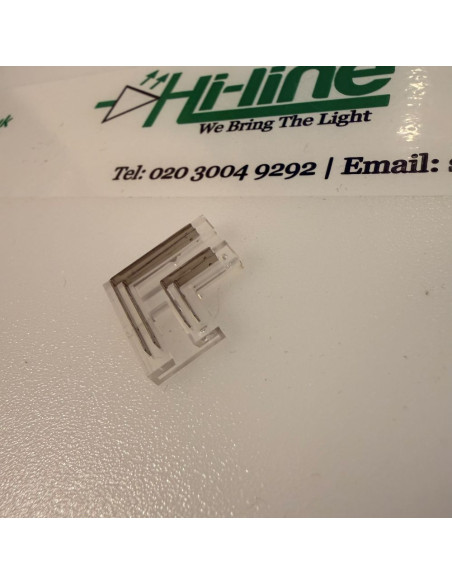

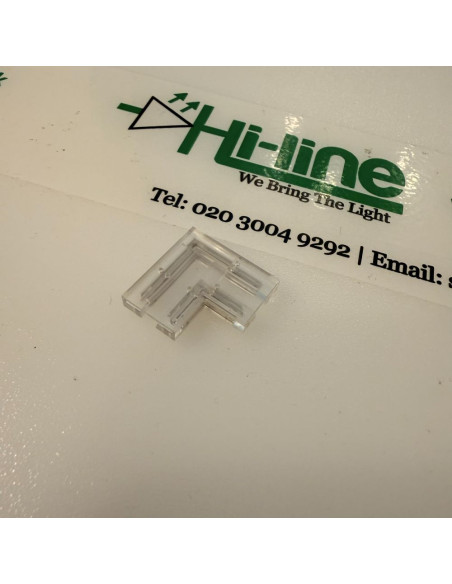

Der Hi-Line Lighting 4-polige L-förmige Eckverbinder wurde für saubere und flexible Eckverbindungen mit 10mm COB LED Streifen entwickelt.
Diese verbesserte Version ersetzt herkömmliche 3-polige Eckverbinder und bietet deutlich mehr Flexibilität bei der Installation. Obwohl Tunable White / CCT COB LED Streifen normalerweise nur 3 elektrische Verbindungen benötigen, ermöglicht das neue 4-polige Layout zusätzliche mechanische Ausrichtungsoptionen bei Eckinstallationen.
Dadurch werden Links- und Rechtskurven, wiederholte Kurven in gleicher Richtung, quadratische und rechteckige Installationen sowie komplexe Zick-Zack-Verläufe deutlich einfacher möglich.
Der Verbinder kann ebenfalls mit kompatiblen 10mm RGB COB LED Streifen verwendet werden, sofern Breite, Pin-Abstand und Polaritätsanordnung übereinstimmen.
Hauptmerkmale
Kompatible LED Streifen: 10mm COB CCT, RGB sowie kompatible 3-polige Pixel COB LED Streifen
Verbessertes 4-poliges Design: Mehr Flexibilität gegenüber herkömmlichen 3-poligen Eckverbindern

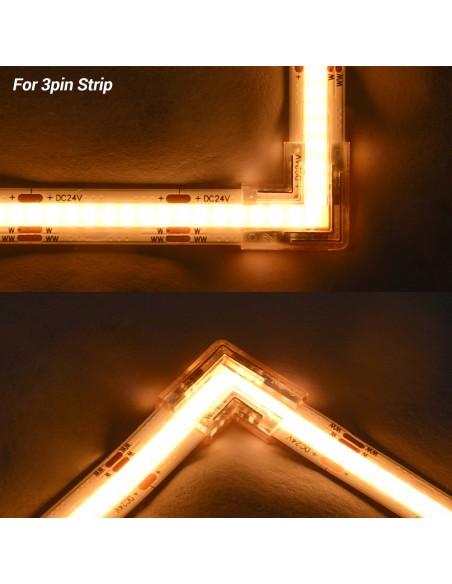

L-förmiges Eckdesign: Ideal für saubere 90° Eckinstallationen
Unterstützt Links- und Rechtskurven: Ermöglicht flexiblere Lichtinstallationen
Geeignet für wiederholte Kurven: Unterstützt quadratische, rechteckige und komplexe Layouts
Flexible Polaritätsausrichtung: LED Streifen können nach dem Zuschneiden gedreht oder umgekehrt werden, um die Polarität korrekt auszurichten
IP00 / IP20 Ausführung: Nicht wassergeschützt, für Innenbereiche geeignet
Einzeln erhältlich
Technische Daten
Marke: Hi-Line
Verbinder Typ: L-Form / Eckverbinder
Kompatible Streifenbreite: Für 10mm COB LED Streifen
Anzahl Kontakte: 4-poliges mechanisches Layout
Kompatible Streifentypen: Tunable White (CCT), RGB sowie kompatible 3-polige Pixel COB LED Streifen
Betriebsspannung: DC3-24V
Maximalstrom: 4A
Schutzart: IP00 / Nicht wassergeschützt
PCB Stärke: 0.25-0.35mm
Abmessungen: L19mm x B19mm x H3mm
Materialien: Polycarbonat, Kupfer
Gehäusefarbe: Transparent
Temperaturbeständigkeit: 105°C
Betriebstemperatur: -10°C bis 45°C

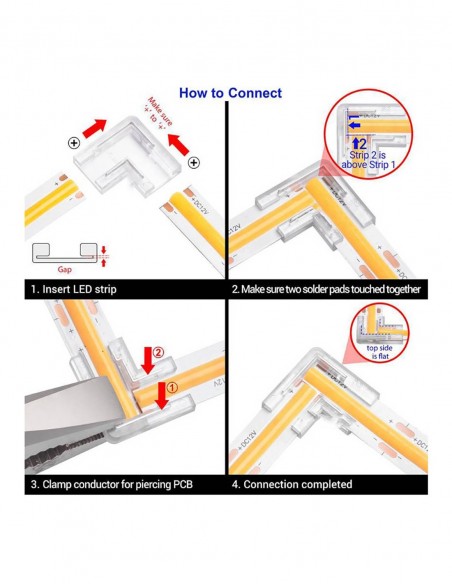

Wichtiger Installationshinweis
Das 4-polige Layout richtet die Polarität nicht automatisch aus. Der Installateur muss die Polaritätsmarkierungen des LED Streifens vor dem Anschluss stets prüfen.
Je nach Eckrichtung kann es erforderlich sein, das nächste zugeschnittene LED Streifenstück zu drehen oder umzudrehen, damit die Kontaktflächen korrekt mit dem Verbinder übereinstimmen.

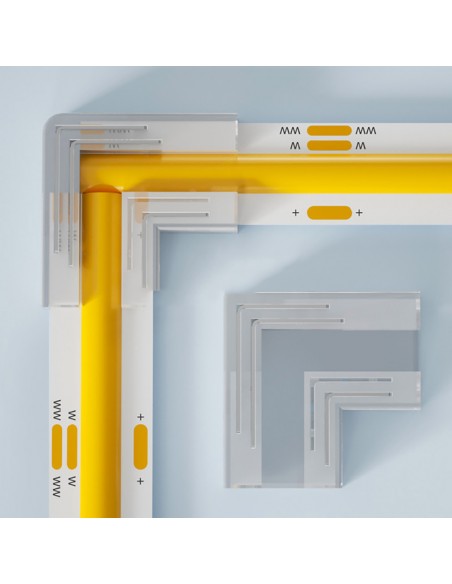

Bei CCT Streifen müssen beispielsweise Markierungen wie +, WW und W geprüft werden.
Bei RGB Streifen müssen beispielsweise +, R, G und B korrekt ausgerichtet werden.
Dieser Verbinder sollte nur verwendet werden, wenn Streifenbreite, Pin-Abstand und Polaritätsanordnung kompatibel sind.
