Rückseite

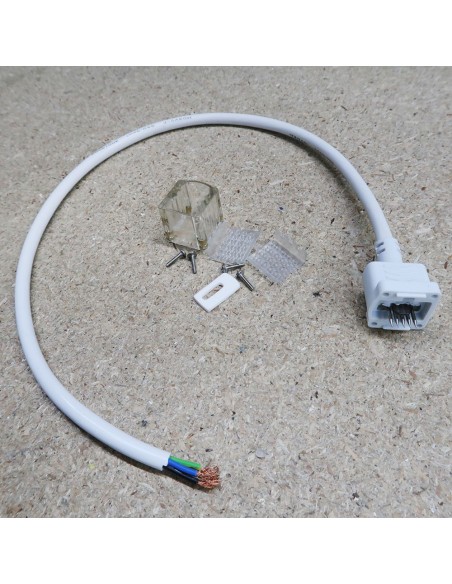

Das HL-REVP-RGBW-END-EXIT Kabel passt auf ein Ende von Neon Flex, um eine vollständig abgedichtete Verbindung zu gewährleisten.
Die mitgelieferten Schrauben sichern die Kappe für einen festen Schutz. Das mitgelieferte Dichtmittel kann dann zum Schutz vor Wasser angewendet werden.
Das am Steckerende angebrachte Kabel tritt linear von der Rückseite aus.

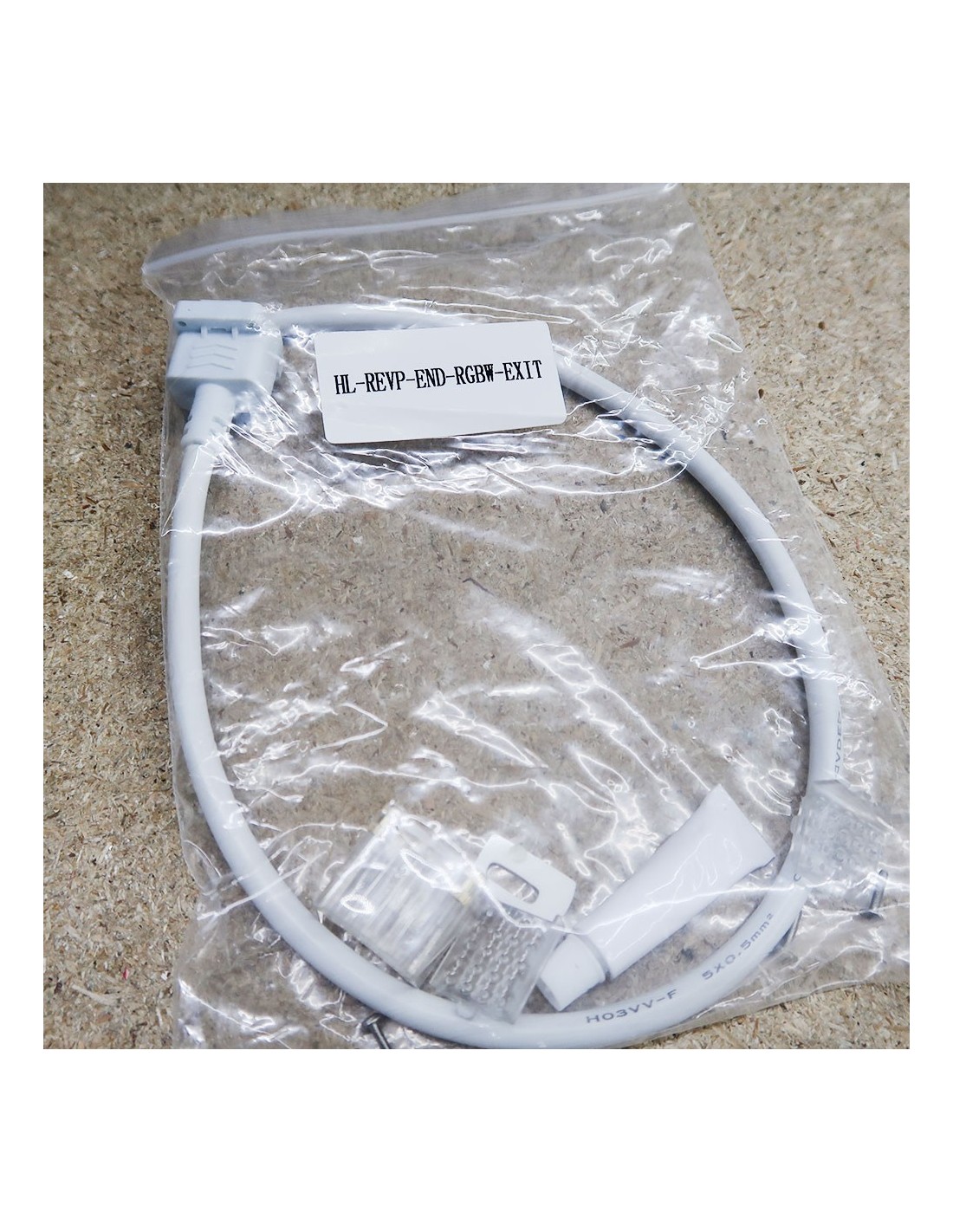

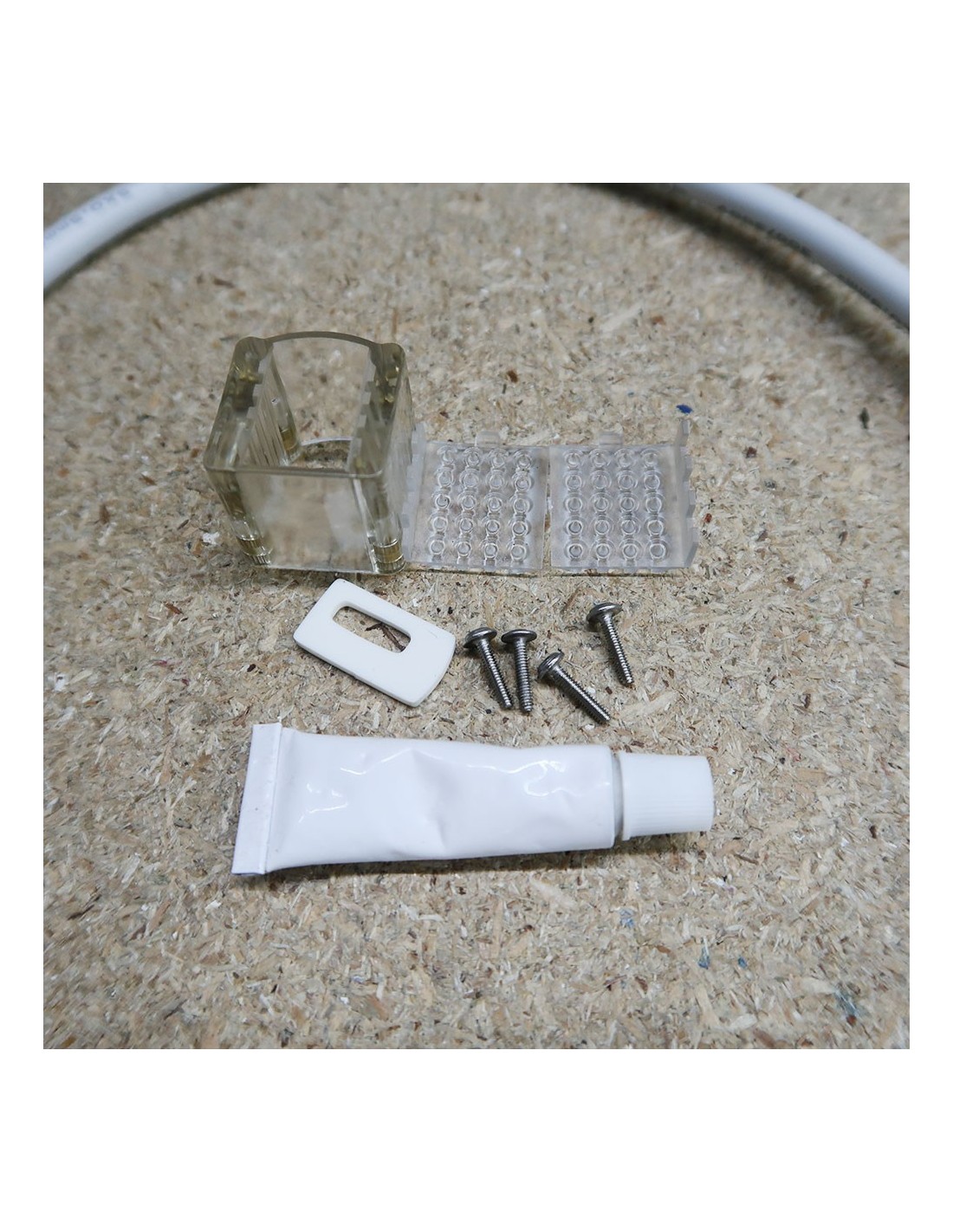

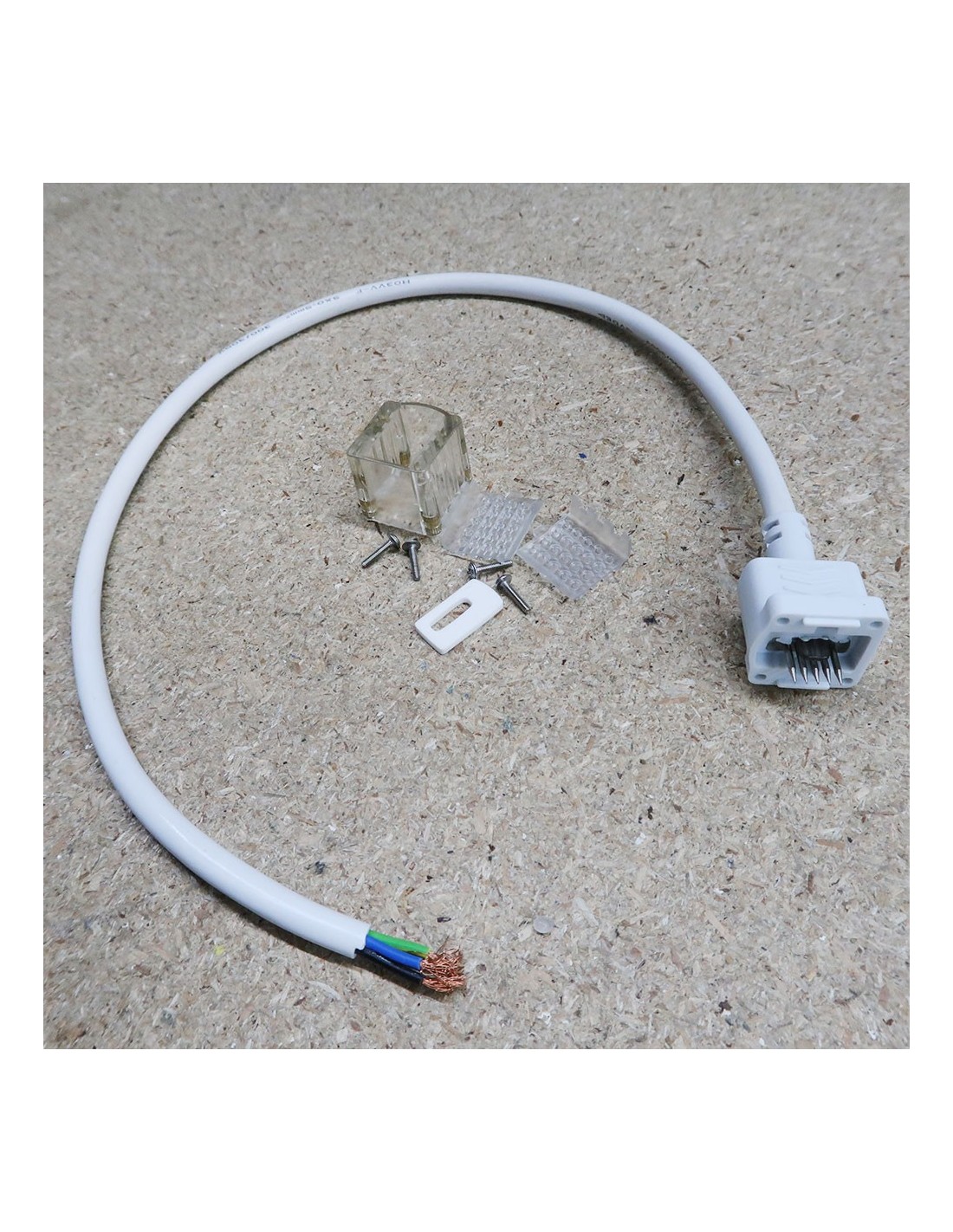

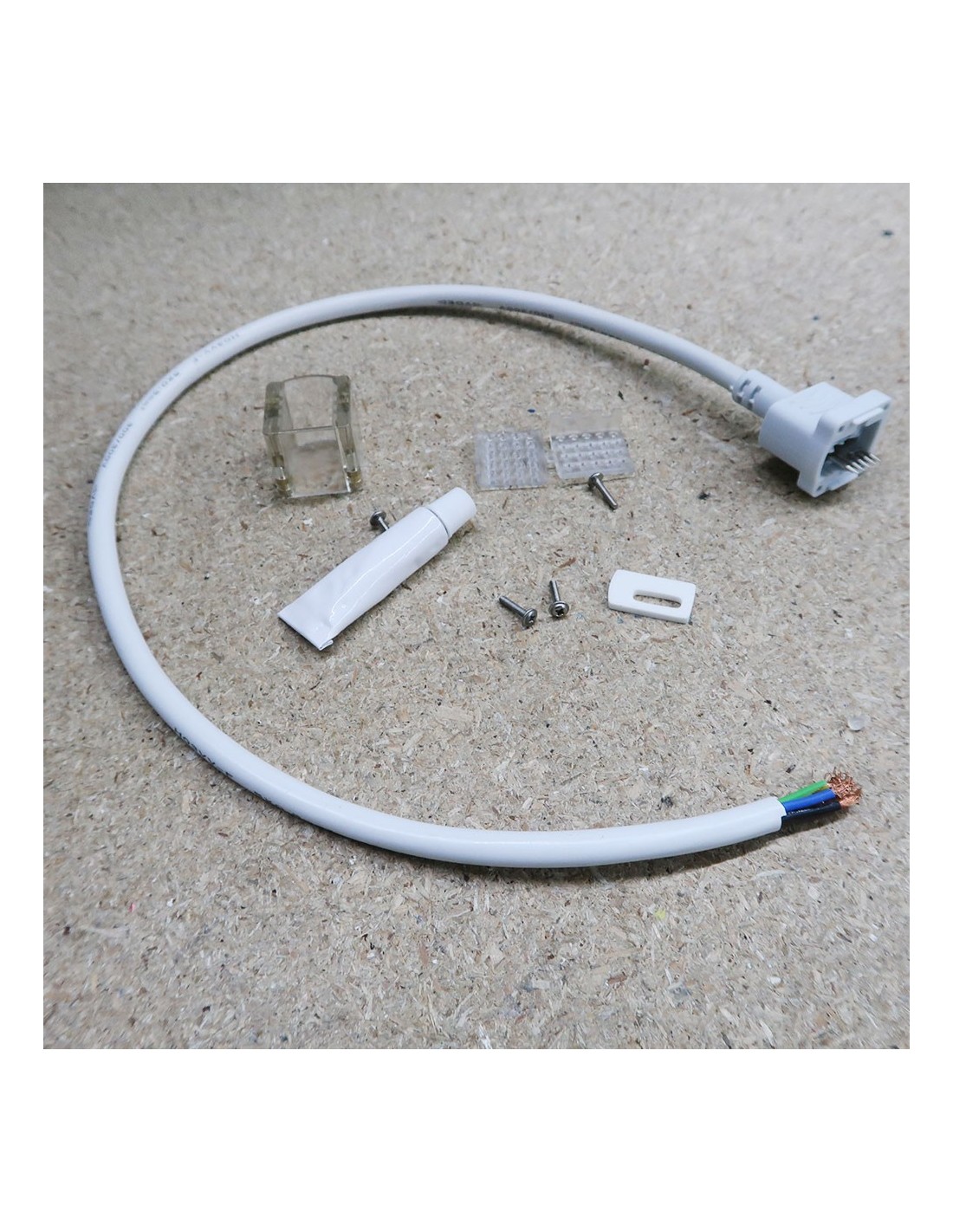

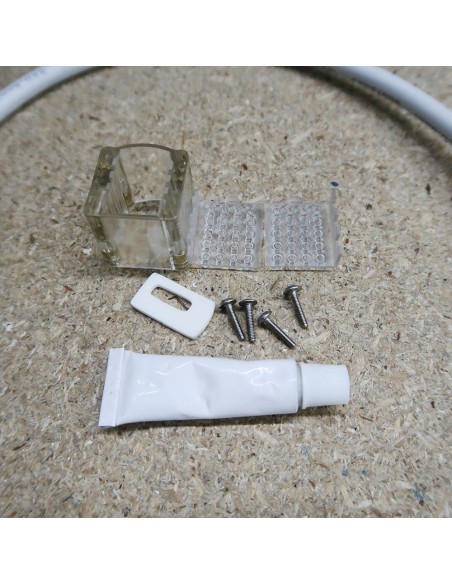

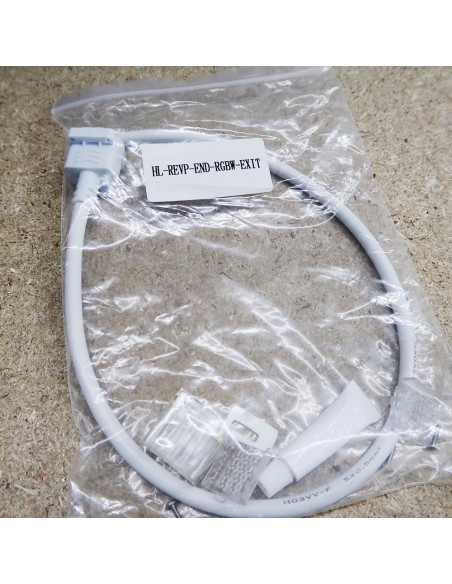

Im Set enthalten:

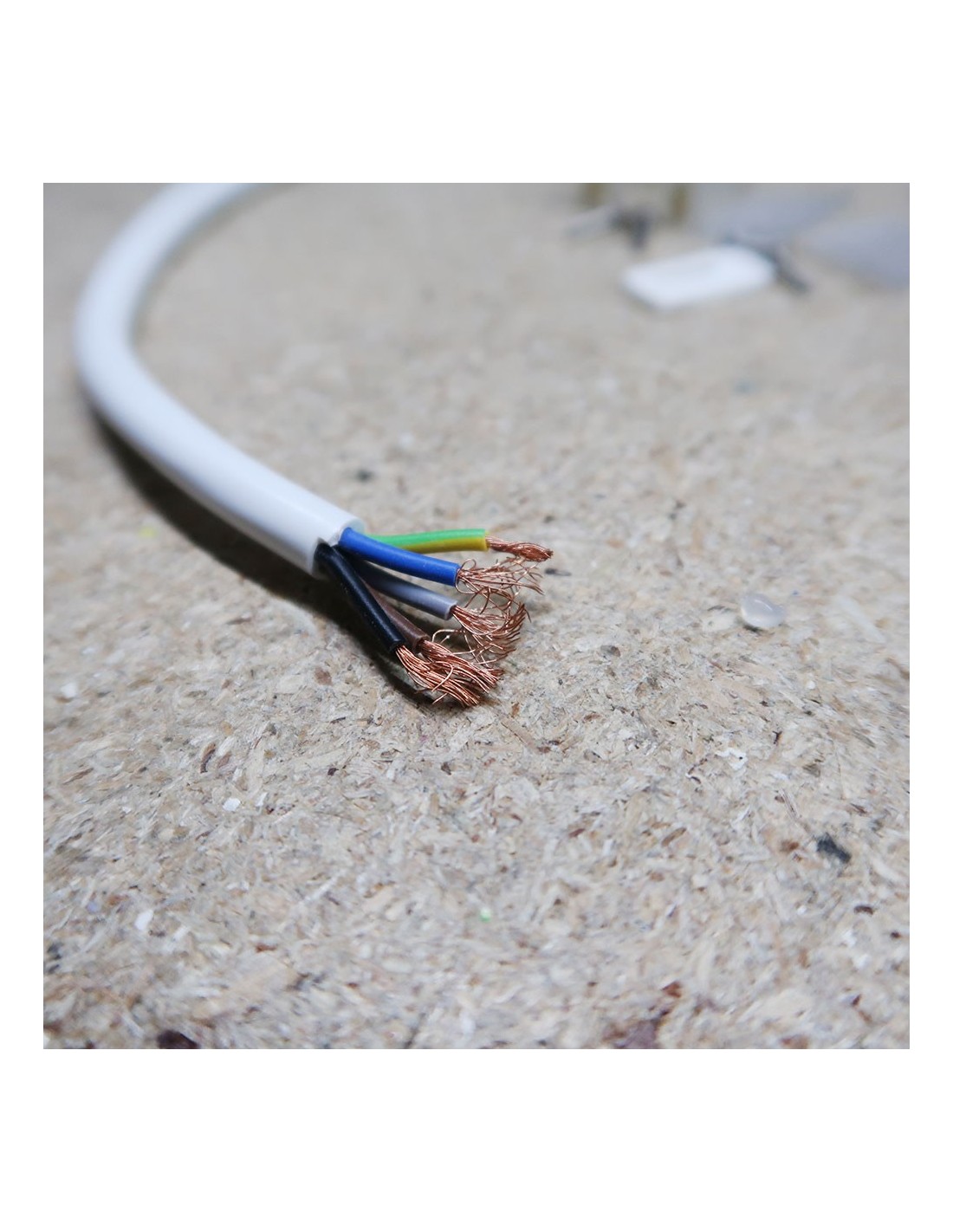

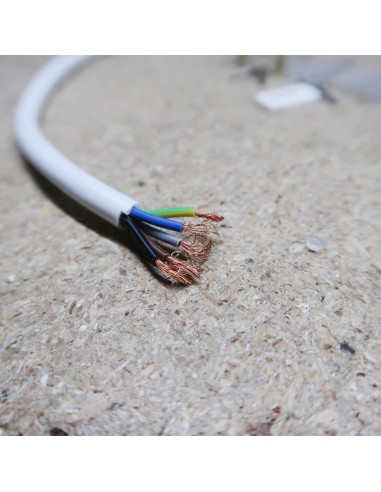

1 x 510 mm Verbindungskabel
1 x Plastiksteckerkappe
2 x Transparente Griffstücke (eines für jede Seite des Flex, vor dem Überschieben aufgebracht)
4 x Schrauben
1 x IP65 Dichtungsmittel
Kunststoffverbinder misst 2.5cm H x 2.4cm W x 2.3cm L
Wenn das Verbindungsende des Endstücks an dem Kunststoffverbinder befestigt ist, wird die Länge des Verbindungsendes 4,3 cm
WICHTIG: BITTE LESEN.

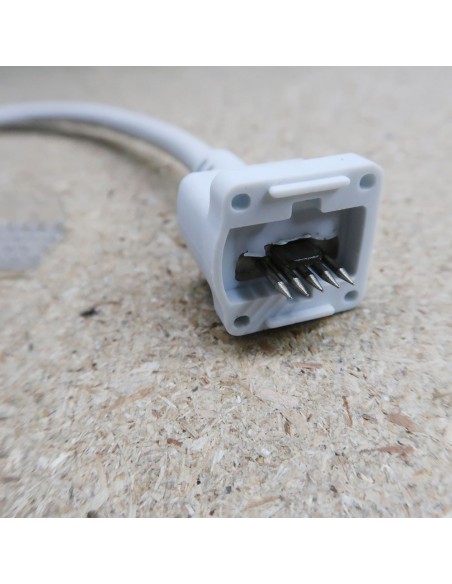

Die Pins dieses Stromanschlusses sollten unter den Neon flex FCP gehen (beachten Sie die Lippe, die in das mittlere Loch des Streifens gleitet)
Alle Farben sollten einwandfrei funktionieren, bevor die Verbindungsteile "geschlossen" werden.
Wenn Sie Neon Flex-Stromanschlüsse zum ersten Mal installieren, müssen Sie die Wichtigkeit des Testens eines Kabelstücks vor der Installation Ihres Laufs betonen. Dies liegt daran, dass die Installation schwierig sein kann und Sie riskieren können, die Leiterplatte des Streifens zu zerstören.
Wir empfehlen daher, dass Sie 1 m extra Neon Flex ausschließlich für diesen Zweck kaufen und wenn nötig mit mehreren Steckertypen spielen, bis Sie ein sicheres Verständnis haben und mit den Ergebnissen zufrieden sind. Wir akzeptieren keine Produktrückgaben als Ergebnis von fehlgeschlagenen Versuchen bei kompletten Läufen.
Zusätzliche Bemerkungen:
Diese Streifen werden nur von einem Ende mit Strom versorgt. Bitte beachten Sie die folgenden Hinweise:
Wenn Sie den Flex mit dem Licht auf der Oberseite und dem umgedrehten Logo betrachten, das Sie gegenüberstellt, ist es die linke Seite. Die Anschlüsse haben ein gebogenes Ende und müssen mit der gebogenen, leichten Oberseite des Flex mit den Pins unter der Platine und der Lippe in der Aussparung übereinstimmen.
Wir empfehlen, nicht mehr als 10 Meter in Serie zu installieren. 15 Meter sind möglich, und obwohl Sie keinen Helligkeitsunterschied feststellen sollten, kann es zu einem leichten Spannungsabfall kommen.
Bitte testen Sie vor der vollständigen Installation.
