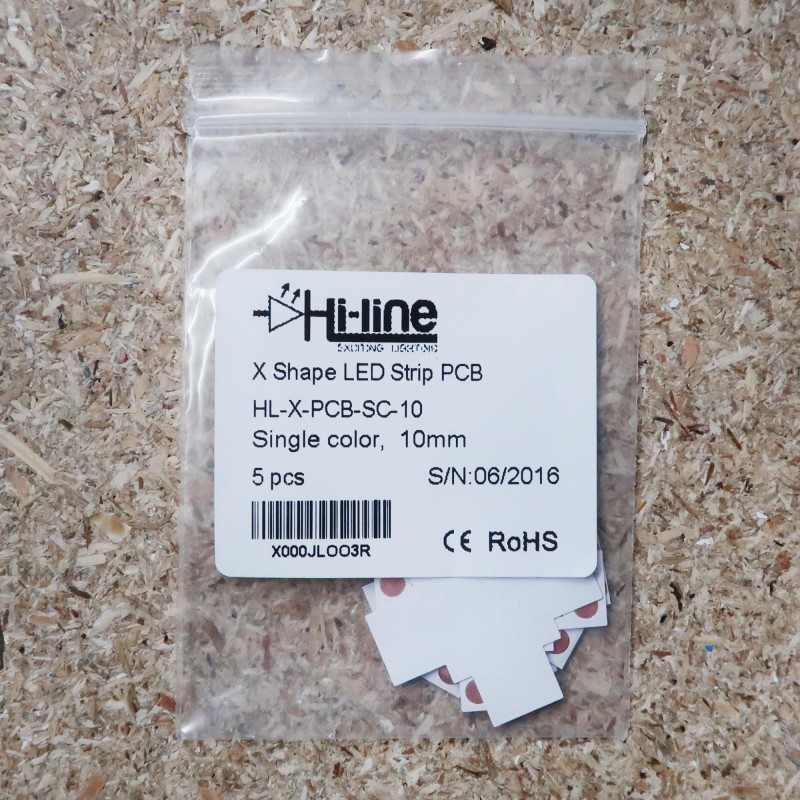

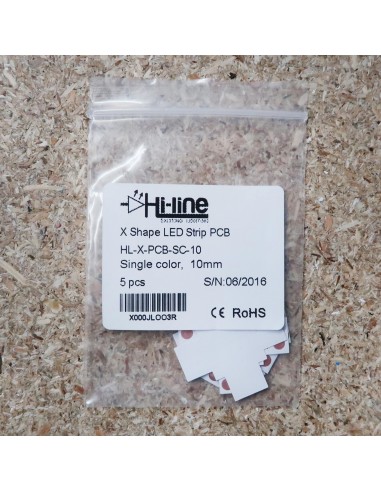

2poliges-Lötfreies Kreuzförmiges PCB Verbindungsstück für 10mm LED-Streifen (5er Packung)

HL-X-PCB-SC-10

New product

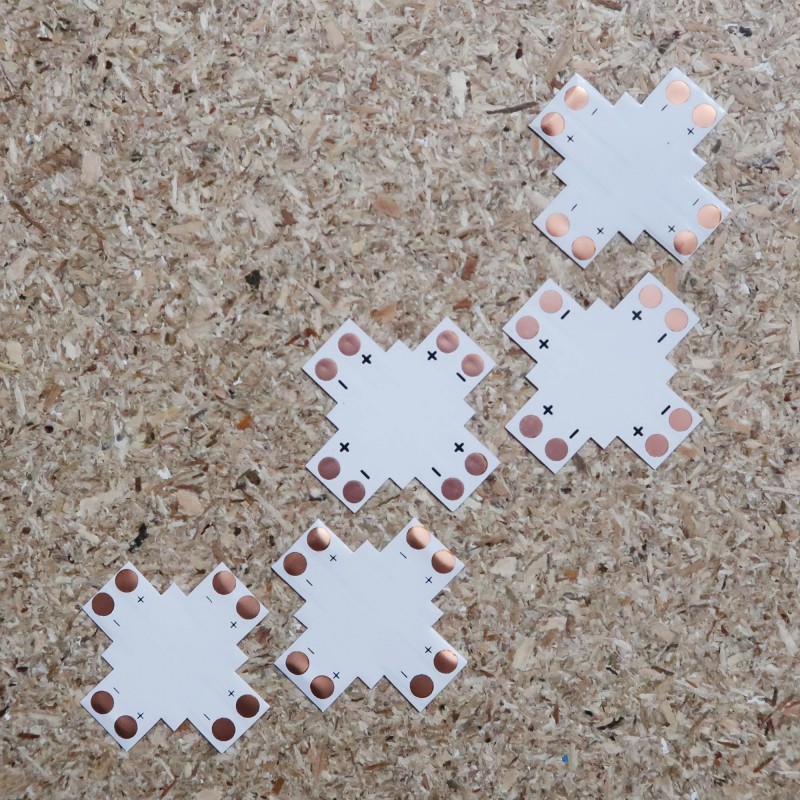

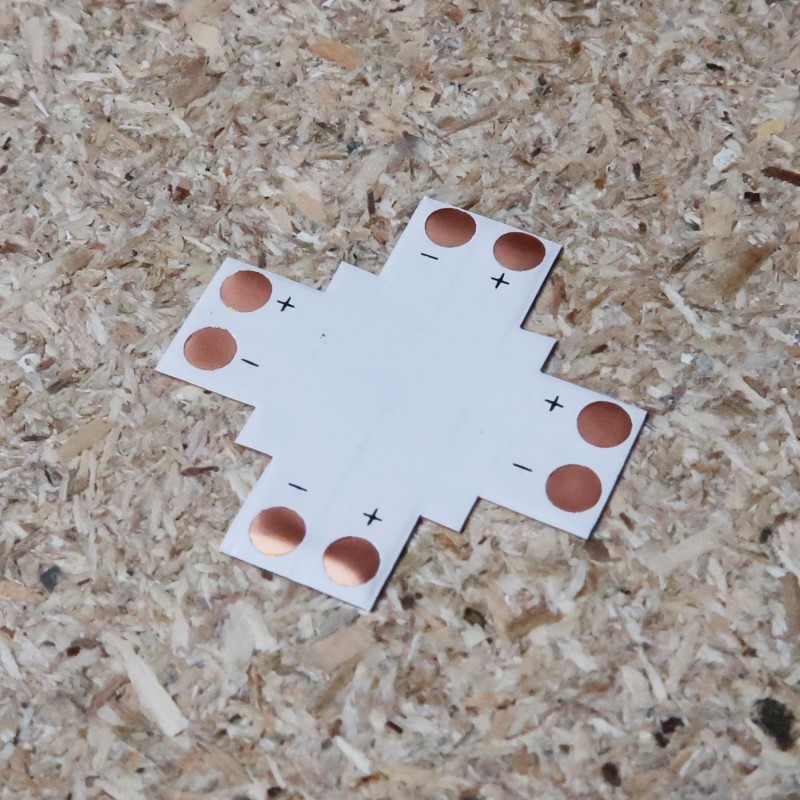

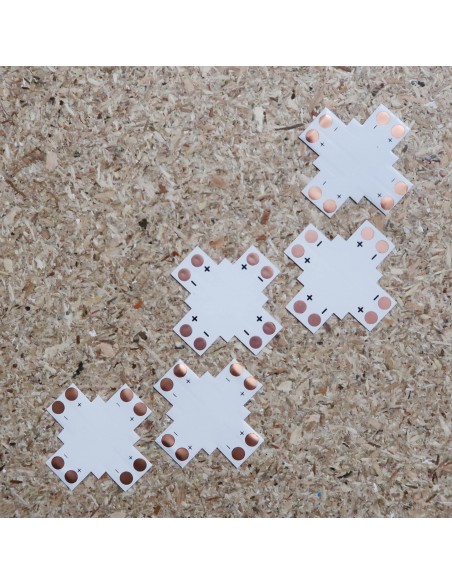

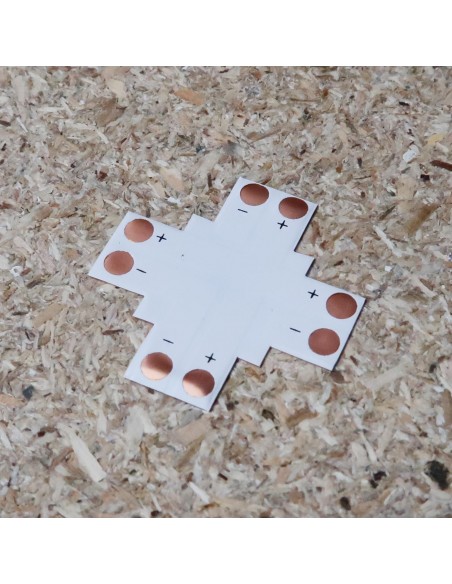

Kreuzförmiges PCB Verbindungsstück für einfarbige LED-Streifen

Lötfrei, 2polig, 10mm

5er Packung

Mehr Infos

20 Artikel

£ 4,80 zzgl. MwSt.

£ 0,96 pro piece

Auf meine Wunschliste

Technische Daten

Schutzklasse (IP) IP00 (Nicht Wasserdicht)
Connectortyp Kreuzförmiges PCB Verbindungsstück
Connector Breite Für 10mm LED Streifen
Anzahl der Anschlüsse 2-adrig (für einfarbige LED-Streifen)
Hersteller Hi-Line

Mehr Infos

2poliges-Lötfreies Kreuzförmiges PCB Verbindungsstück für 10mm LED-Streifen (5er Packung)

Dieses Kreuzförmige, Lötfreie, PCB Verbindungsstück kann, in Kombination mit der „2polige-Lötfreie Verbindungsklemme für 10mm LED-Streifen”(wird separat verkauft), dazu benutzt werden um 10mm breite, einfarbige LED-Streifen, in einer Kreuzförmigen Konstellation, Lötfrei miteinander zu verknüpfen.

Stellen Sie sicher dass die Anschluss-Clips der Klemme mit den Kupferkontakten (des LED-Streifens und des Kreuzförmigen PCB Verbindungsstücks) richtig ausgerichtet und die Polarität beibehalten worden ist. Sollte sich in der Nähe der Kupferanschlusskontakte, des Streifens, ein LED-Chip befinden, könnte es sich ergäben dass die Abdeckung der Verbindungsklemme nicht in der Lage ist richtig zugeklappt werden zu können. In einem solchen Fall versuchen Sie das andere Ende des Streifens zu benutzen- wobei der Streifen umgekehrt installiert werden muss damit die Polarität beibehalten wird.

Bei Harzbeschichtete LED-Streifen (z.B IP67 LED-Streifen) muss zuvor die Isolierende Harzschicht, an den Anschlussstellen, sorgfältig entfernt werden. In manchen Fällen könnte es erforderlich sein den Streifen etwas nach vorn oder nach hinten zu verschieben damit die Steckerkontakte richtig ausgerichtet werden. Vor dem abschließen der Abdeckung der Verbindungsklemme vergewissern Sie sich dass der Streifen (als auch das Kreuzförmige Verbindungsstück), von den Anschluss-Clips der Klemme, richtig gehalten wird.

Damit der IP Schutzwert beibehalten wird kann über die Verbindungsklemme (und dem Kreuzförmigem Verbindungsstück) ein Schrumpfschlauch angepasst werden.

______________________________

Empfehlung: Wir empfehlen ihnen diese Verbindungskombination für LED-Streifen bis zu einer Gesamtlänge von höchstens 5m zu benutzen. Für längere Streifen sollten die Verbindungen angelötet werden.
