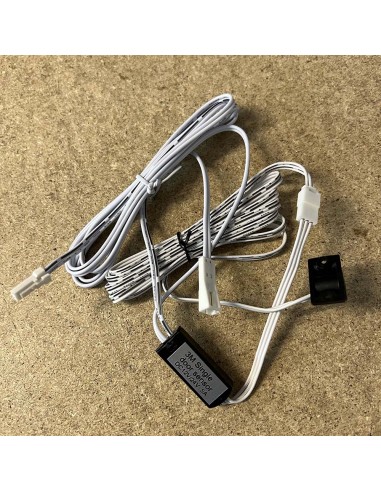

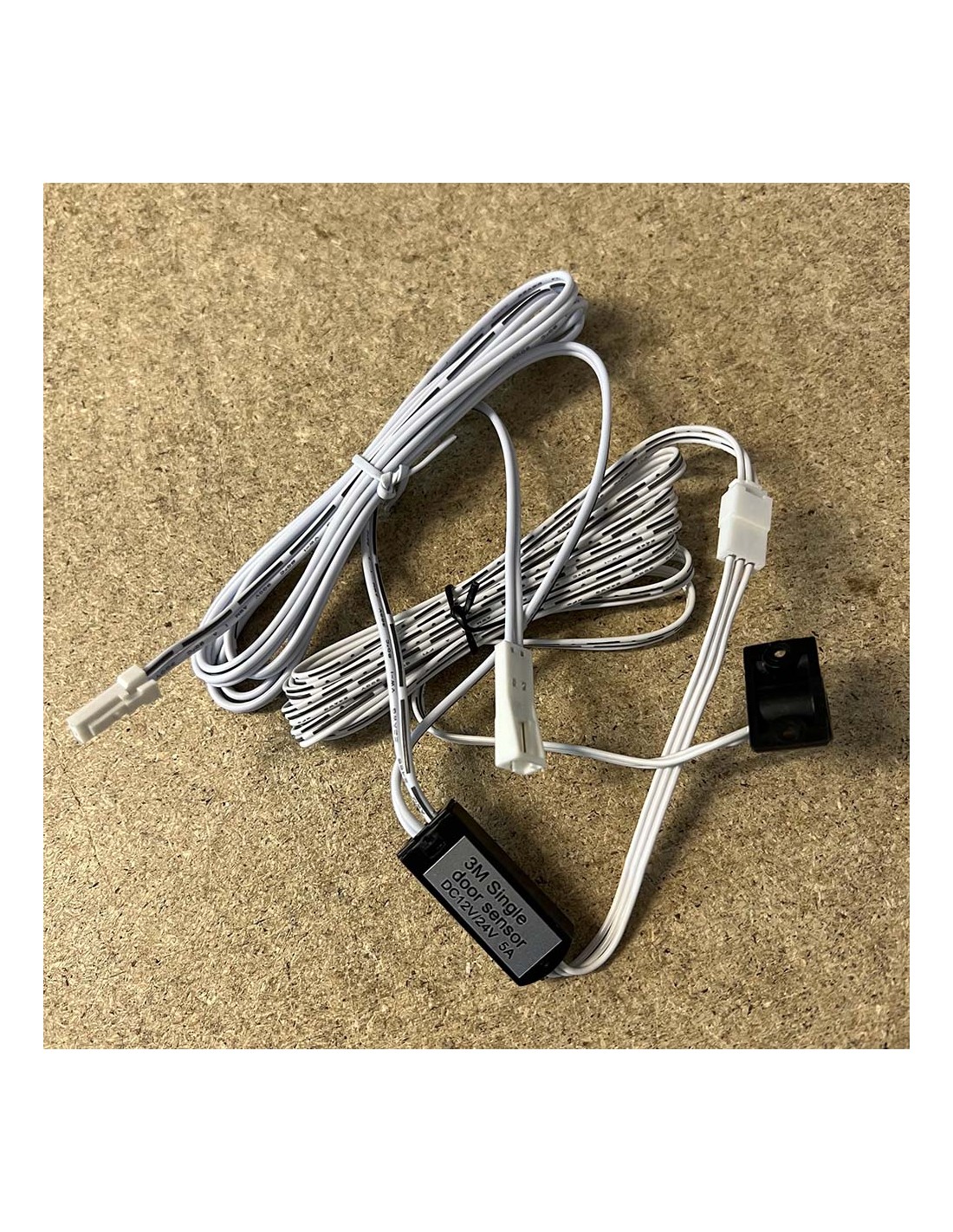

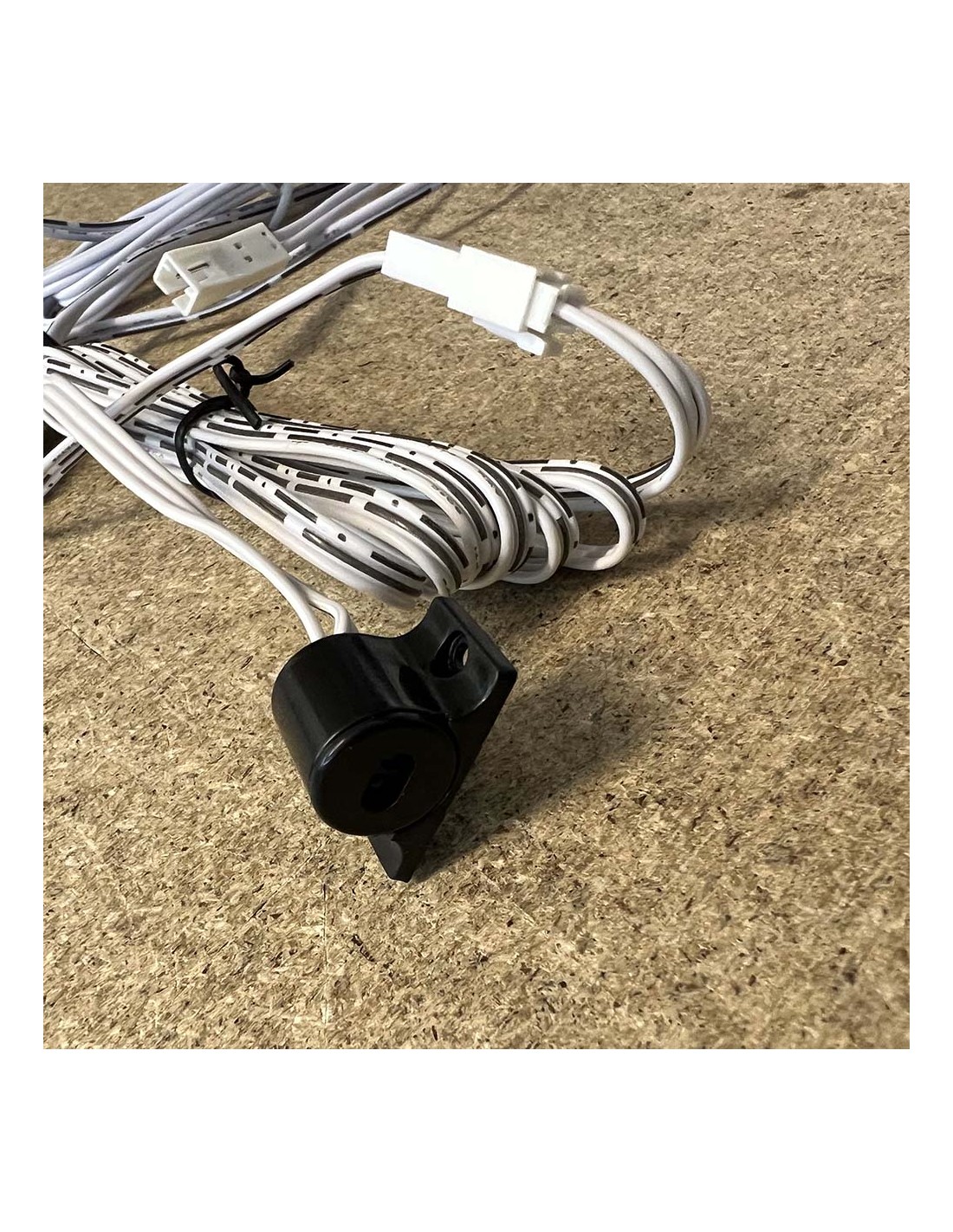

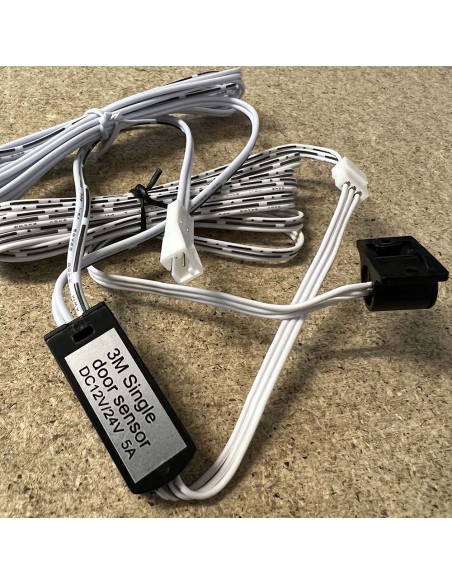

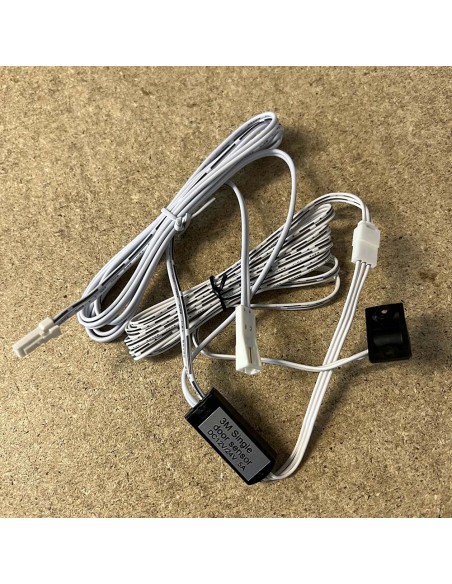

Single Door IR Sensor

Einzeltür-IR-Sensor für LED-Treiber – Automatische Steuerung von LED-Streifen

Dieser Einzeltür-IR-Sensor ermöglicht die automatische Aktivierung der LED-Beleuchtung, sobald eine Schranktür geöffnet wird, und schaltet das Licht aus, wenn die Tür geschlossen wird. Perfekt für Kleiderschränke, Küchenschränke und Aufbewahrungsmöbel, bietet er eine praktische, energieeffiziente Lösung mit einem unauffälligen, modernen Design.

Der Sensor arbeitet mit 12V oder 24V und unterstützt eine maximale Ausgangsleistung von 60W bei 12V und 100W bei 24V. Er ist mit allen 24V nicht dimmbaren LED-Treibern kompatibel. Während er eine einfache Plug-and-Play-Integration mit Schrank-LED-Treibern bietet, kann er auch mit herkömmlichen nicht dimmbaren LED-Treibern verwendet werden, indem die Verkabelung angepasst wird. Die Gesamtleistung der angeschlossenen LED-Streifen darf die maximale Sensorleistung nicht überschreiten.

Anschluss des Sensors

1. Verwendung mit einem Schrank-LED-Treiber:

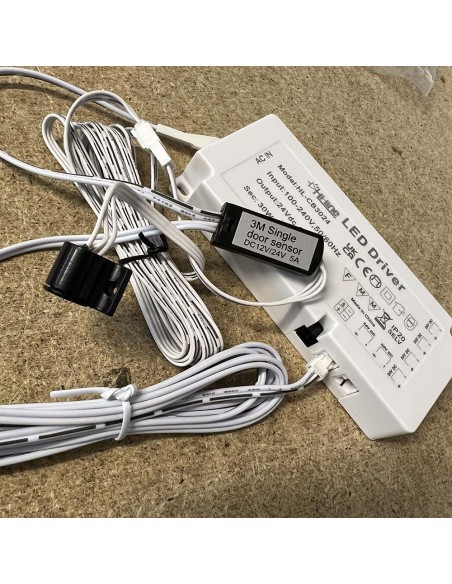

Der Sensoreingangsstecker wird direkt mit einem der Ausgänge des Schrank-LED-Treibers verbunden.

2. Verwendung mit einem herkömmlichen nicht dimmbaren LED-Treiber:

Der Sensoreingangsstecker muss entfernt und die Kabel manuell mit den Ausgangsklemmen des LED-Treibers verbunden werden. Alternativ kann ein Steckeradapter wie das HL-CB1M 1m Kabel & Stecker-Set verwendet werden, um den Stecker nicht abschneiden zu müssen.

Anschluss des Sensors an den LED-Streifen

Der Sensorausgang hat einen vorinstallierten Stecker, der nicht direkt an LED-Streifen angeschlossen werden kann. Um die Verbindung herzustellen:

• Verwenden Sie einen Steckeradapter wie das HL-CB1M 1m Kabel & Stecker-Set für eine schnelle und einfache Installation.
• Alternativ kann der Stecker abgeschnitten und die Kabel direkt mit dem LED-Streifen verbunden werden.

Installationshinweise

Dieser Sensor ermöglicht eine schnelle Plug-and-Play-Installation mit Schrank-LED-Treibern, bietet aber auch die Möglichkeit zur manuellen Verkabelung mit Standard-LED-Treibern. Das 2m lange Kabel sorgt für flexible Montagemöglichkeiten. Die integrierte Infraroterkennung schaltet die LED-Streifen automatisch ein und aus, abhängig von der Türbewegung, um Energie effizient zu nutzen.

Um alle kompatiblen Schrank-LED-Treiber und Zubehörteile zu finden, besuchen Sie den Zubehör-Tab auf dieser Produktseite. Bei Verwendung eines herkömmlichen nicht dimmbaren LED-Treibers kann der Stecker entweder abgeschnitten oder der HL-CB1M Steckeradapter für eine schnelle Verbindung genutzt werden. Stellen Sie sicher, dass die Gesamtleistung der angeschlossenen LED-Streifen die maximale Sensorleistung nicht überschreitet.
