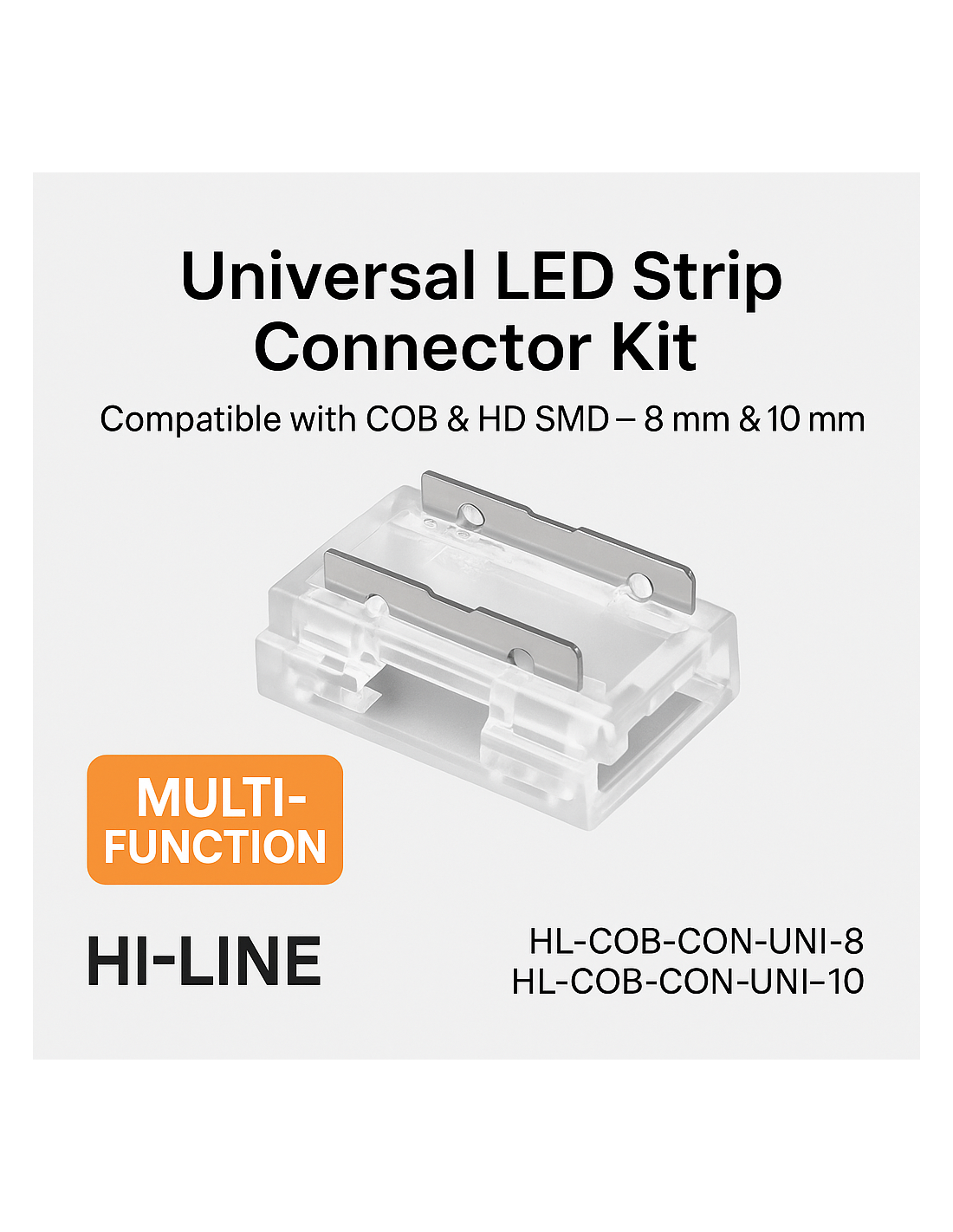

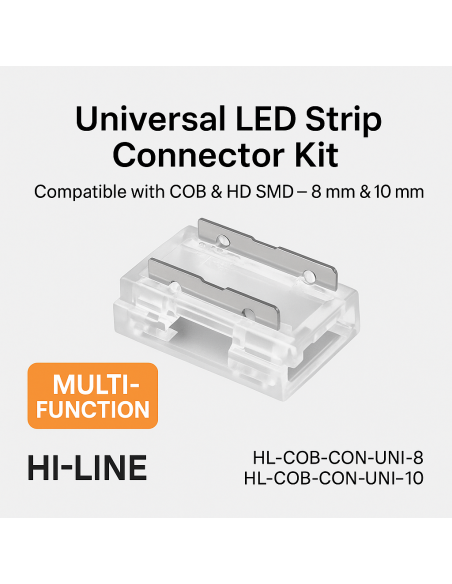

Universelles LED-Streifen-Verbinder-Set – COB & HD SMD – 8 mm

Der HL-COB-CON-UNI-8 ist ein präzisionsgefertigter, lötfreier Verbinder für 8 mm breite COB-LED-Streifen sowie hochdichte (180–240 LEDs/m) einfarbige SMD-LED-Streifen. Gefertigt aus hochfestem Polycarbonat mit Phosphorbronze-Kontaktklemmen bietet er sowohl mechanische Stabilität als auch einen geringen elektrischen Widerstand.

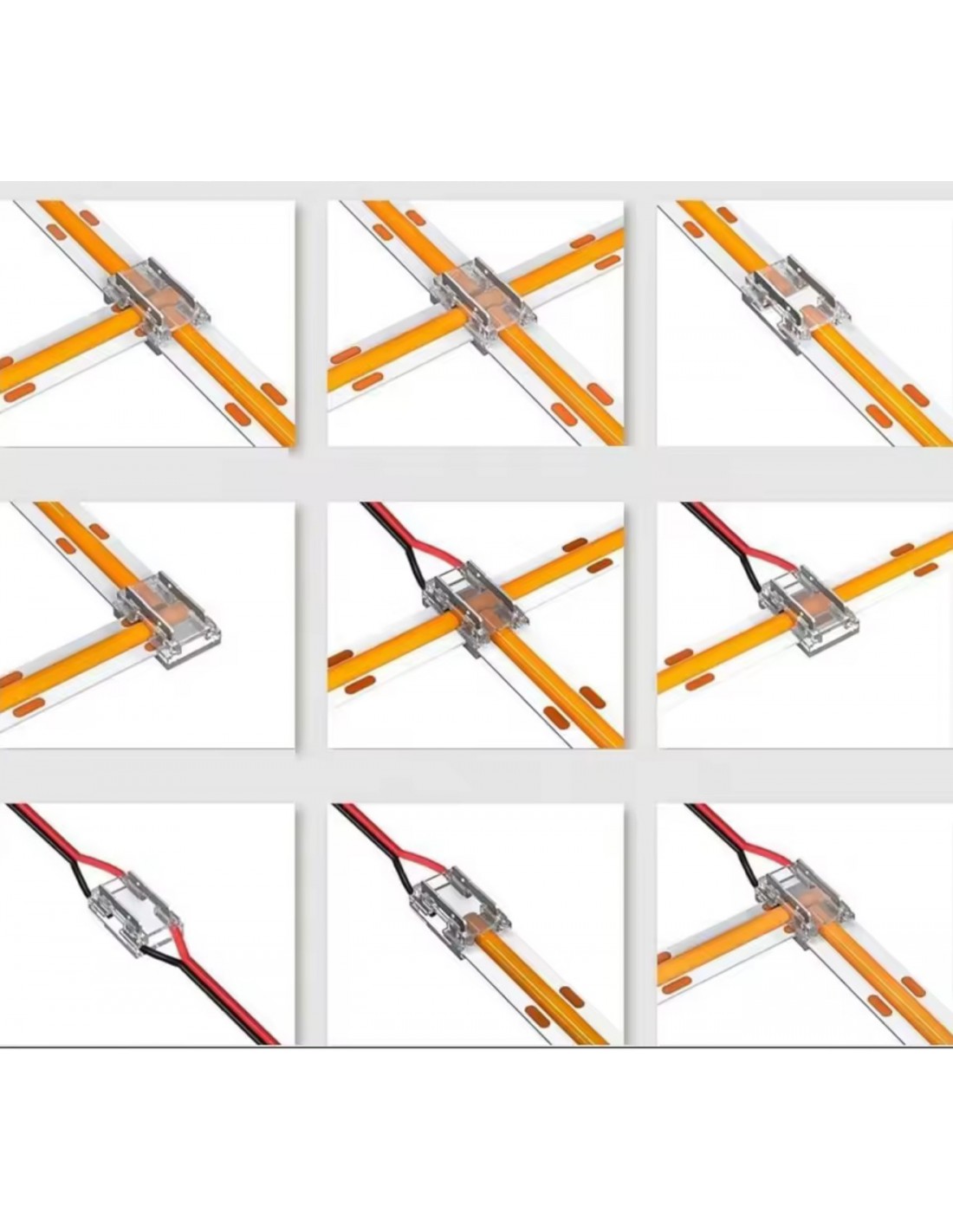

Dieser Verbinder unterstützt eine Vielzahl von Konfigurationen, darunter:

• Gerade Verbindungen für durchgehende Installationen

• L-Form- und T-Form-Layouts für Eck- und Abzweigverbindungen

• X-Form für Kreuzverbindungen

• Streifen-zu-Kabel-Verbindungen für flexible Anschlüsse

• Eck-Einspeisungen, bei denen ein Kabel in einer Eckverbindung eingespeist wird

• Unter-Verbindungs-Einspeisung für unauffällige Stromeinspeisung unterhalb einer Streifenverbindung

• Mitteleinspeisung für lange Stromkreise, zum Beispiel bei einem 10 m COB-LED-Streifen, um Spannungsabfall zu minimieren und eine gleichmäßige Helligkeit über die gesamte Länge zu gewährleisten

• Komplexe Mehrfach-Richtungs-Layouts, bei denen LED-Streifen von einem Punkt aus in mehrere Richtungen verzweigen

Das transparente Gehäuse ermöglicht eine sofortige Sichtkontrolle der LED-Pads und Kabelausrichtung, wodurch die Polarität vor dem Schließen überprüft werden kann. Das robuste Klemm-Design sorgt für sicheren Halt von Streifen und Kabel, auch bei anspruchsvollen Installationen.

Wichtig: Immer auf die richtige Polarität achten, Plus zu Plus und Minus zu Minus. Falsche Polarität kann zu einem Kurzschluss führen und den LED-Streifen, das Netzteil oder den Controller beschädigen.

Tipp: Auf jeder LED-Streifen-Produktseite den Reiter „Zubehör“ anklicken, um alle passenden Verbinder und Zubehörteile für diesen Streifen zu sehen.

Technische Daten:
Modellreferenz: HL-COB-CON-UNI-8
Kompatible LED-Streifen-Breite: 8 mm
Pin-Anzahl: 2 Pins
Material: Polycarbonat (PC), Phosphorbronze
Schutzart des LED-Streifens: IP20
Betriebsspannung: DC 3–24 V
Maximalstrom: 5 A (@TA = 30 °C, PCB = 3 oz, Kabelquerschnitt = 20 AWG)
Kabelquerschnitt: 20–22 AWG (Außendurchmesser ≤ 1,80 mm)
LED-Streifen-Dicke: 0,25–0,35 mm
LED-Typ: COB (alle Dichten) / HD SMD einfarbig (180–240 LEDs/m)
LED-Dichte: Keine Begrenzung für COB, SMD muss 180–240 LEDs/m haben

Abmessungen:
Länge: 17,5 mm
Breite: 11,6 mm
Höhe: 5,4 mm
Nutbreite: 8 mm
