Set mit 5 Stück – 12mm COB RGB + Tunable White 6-Pin Strip-to-Wire Anschluss, IP00/IP20
Set mit 5 Anschlüssen für 12mm COB RGB + Tunable White LED-Streifen mit 6-Pin-Anschluss. Lieferung ohne Kabel. Verwendung nur mit 22AWG 6-adrigem Flachbandkabel (Ref: HL-RGBCCT-AWG22-10M). Empfohlen ausschließlich für Hi-Line COB-Streifen.

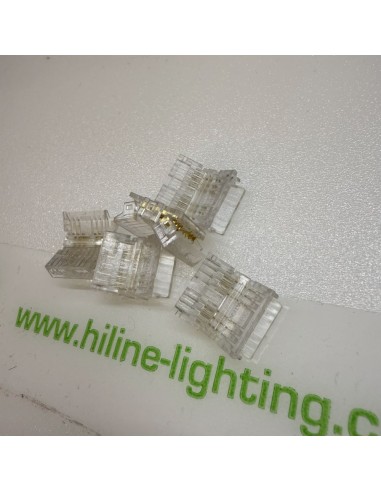

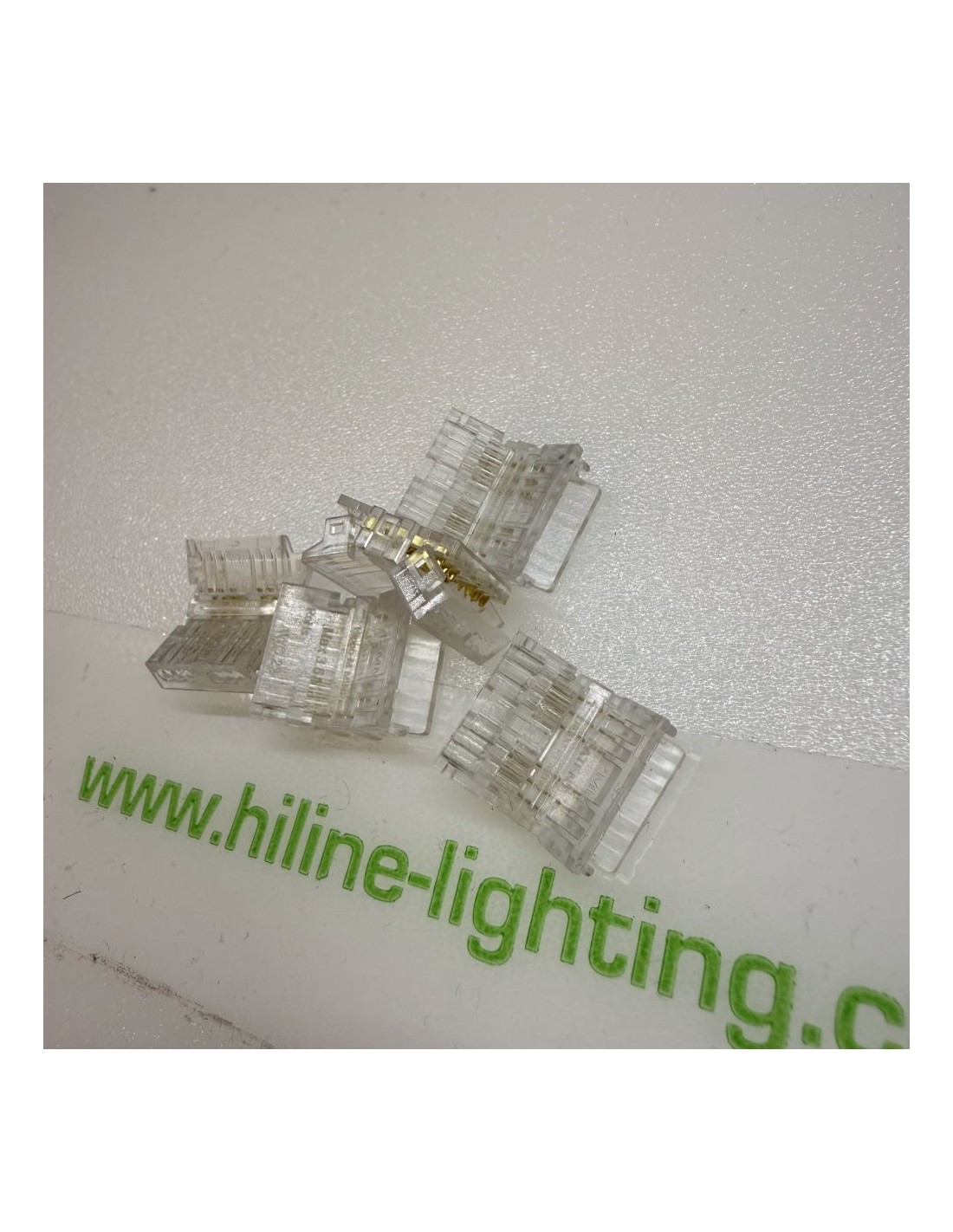

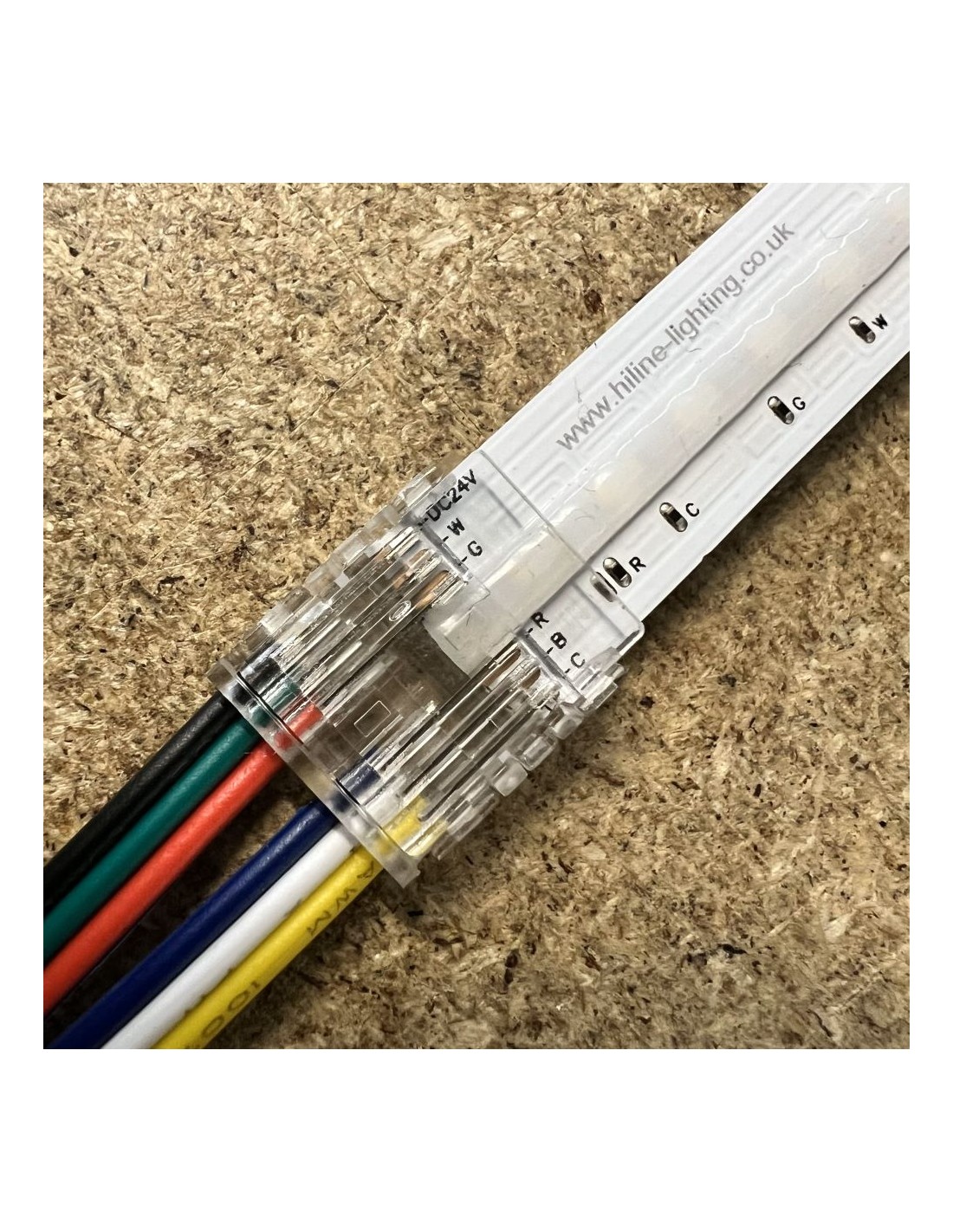

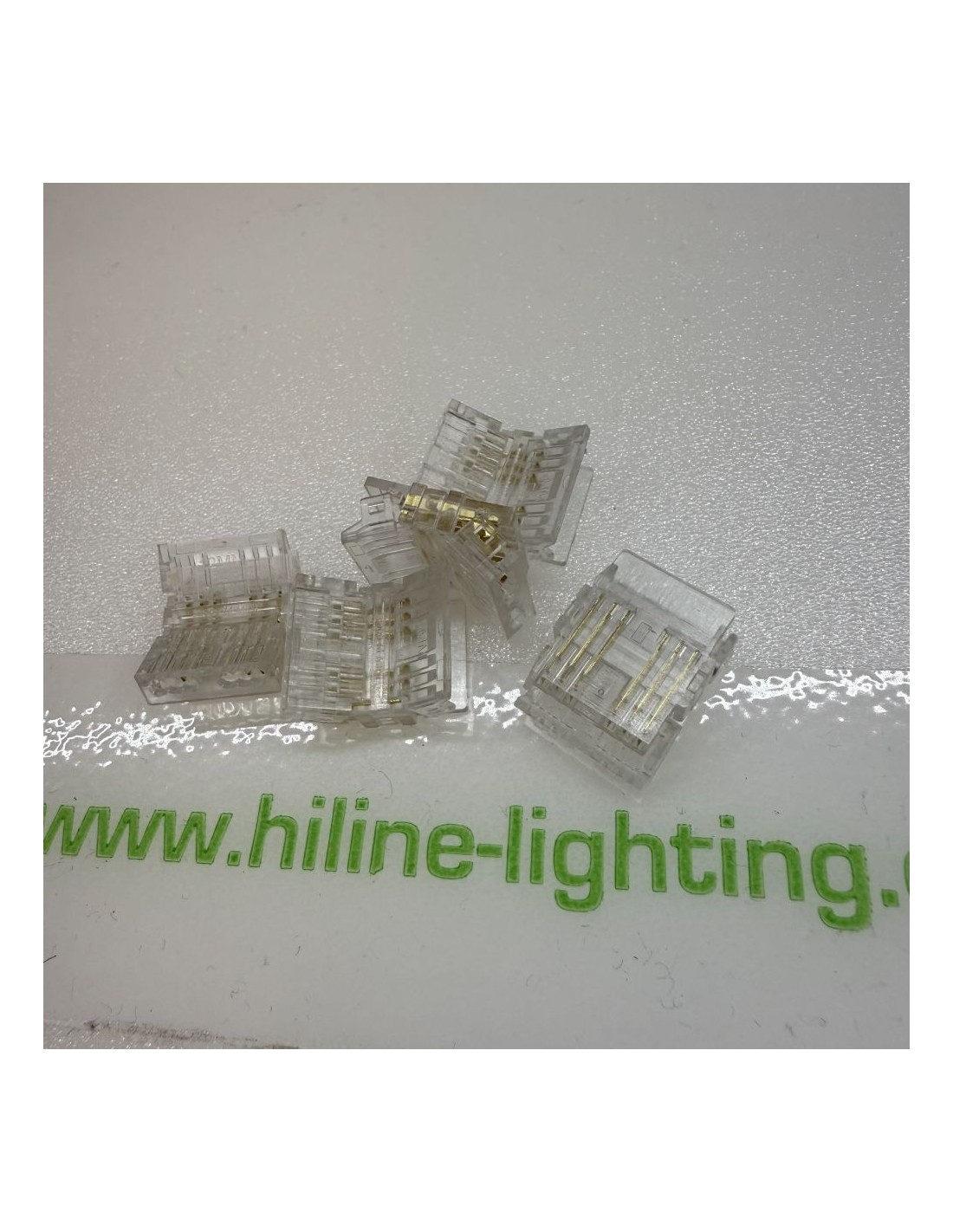

Dieses Set enthält fünf Anschlüsse ohne Kabel. Es ist für Installateure gedacht, die eigene Kabellängen für 12mm COB RGB + Tunable White LED-Streifen mit 6-Pin-Anschluss herstellen möchten. Die Anschlüsse sind für Hi-Line LED-Streifen vorgesehen und getestet mit HL-COB840RGBTW-R90-IP00-24V. Obwohl sie eventuell auch mit anderen Marken passen, kann die Kompatibilität nicht garantiert werden. Wir empfehlen sie ausschließlich für Hi-Line Produkte.
Jeder Anschluss muss mit 22 AWG 6-adrigem Flachbandkabel verwendet werden. Andere Kabelgrößen oder -typen sind nicht geeignet. Das passende Kabel hat die Referenz HL-RGBCCT-AWG22-10M und ist unter „Zubehör“ zu finden.
Technische Daten Packungsgröße: 5 Anschlüsse Anschlusstyp: 6-Pin Strip-to-Wire, ohne Kabel Kompatible Streifenbreite: 12mm COB RGB + Tunable White IP-Schutzart: IP00 / IP20 Benötigtes Kabel: 22 AWG, 6-adriges Flachbandkabel (Ref: HL-RGBCCT-AWG22-10M) Strombelastbarkeit pro Pin: bis 3,5A Gesamtstrombelastbarkeit: durch die gemeinsame Anode auf 3,5A begrenzt (max. 84W bei 24V) Verwendungszweck: Hi-Line COB RGB + Tunable White 12mm 6-Pin LED-Streifen Getestete Kompatibilität: HL-COB840RGBTW-R90-IP00-24V
Wichtiger Anwendungshinweis Jeder Pin dieses Anschlusses kann bis zu 3,5A tragen. Da der COB RGB + Tunable White LED-Streifen jedoch ein Common-Anode-Design hat, fließt der gesamte Strom über einen gemeinsamen Anoden-Kontakt. Dadurch ist die Gesamtstrombelastbarkeit des Anschlusses auf 3,5A begrenzt, was bei 24V einer maximalen Leistung von 84W entspricht.
Bei einem 16W/m COB RGB + Tunable White Streifen bedeutet dies eine sichere Nutzung von bis zu 5 Metern. Der Anschluss kann am Ende eines 5m Streifens verwendet werden, um einen weiteren 5m Abschnitt anzuschließen. Er kann auch zwischen zwei 5m Abschnitten eingesetzt werden, um diese miteinander zu verbinden.
Er darf nicht am Anfang eines 10m Streifens genutzt werden, um die gesamte Länge zu speisen, da der gemeinsame Anoden-Kontakt nicht die volle Stromlast eines 10m Abschnitts tragen kann. Für einen sicheren und zuverlässigen Betrieb sollte der Anschluss nicht dauerhaft an seiner maximalen Belastungsgrenze betrieben werden.
