Eine lötfreie Klemme. Sie verbindet zwei Schnittenden von 10-mm-COB-Band mit drei Pads, für adressierbares Band oder Tunable White.
Eine gerade Klemme, ohne Leitung. Sie verbindet zwei Schnittenden in einer Linie.
Für 10-mm-COB-Band mit drei Pads am Schnitt. Bei adressierbarem Band sind die Pads Plus, Daten und 0 V. Bei Tunable White sind die Pads Plus, Warmweiß und Kaltweiß. Die Klemme verbindet diese drei Pads der Reihe nach.
Sie hält COB-Band. Sie passt nicht auf SMD-Streifen und nicht auf 12-mm-Band. Einfarbiges COB mit zwei Pads, RGBW mit fünf Polen und RGB+CCT mit sechs Polen haben jeweils eine eigene Klemme.

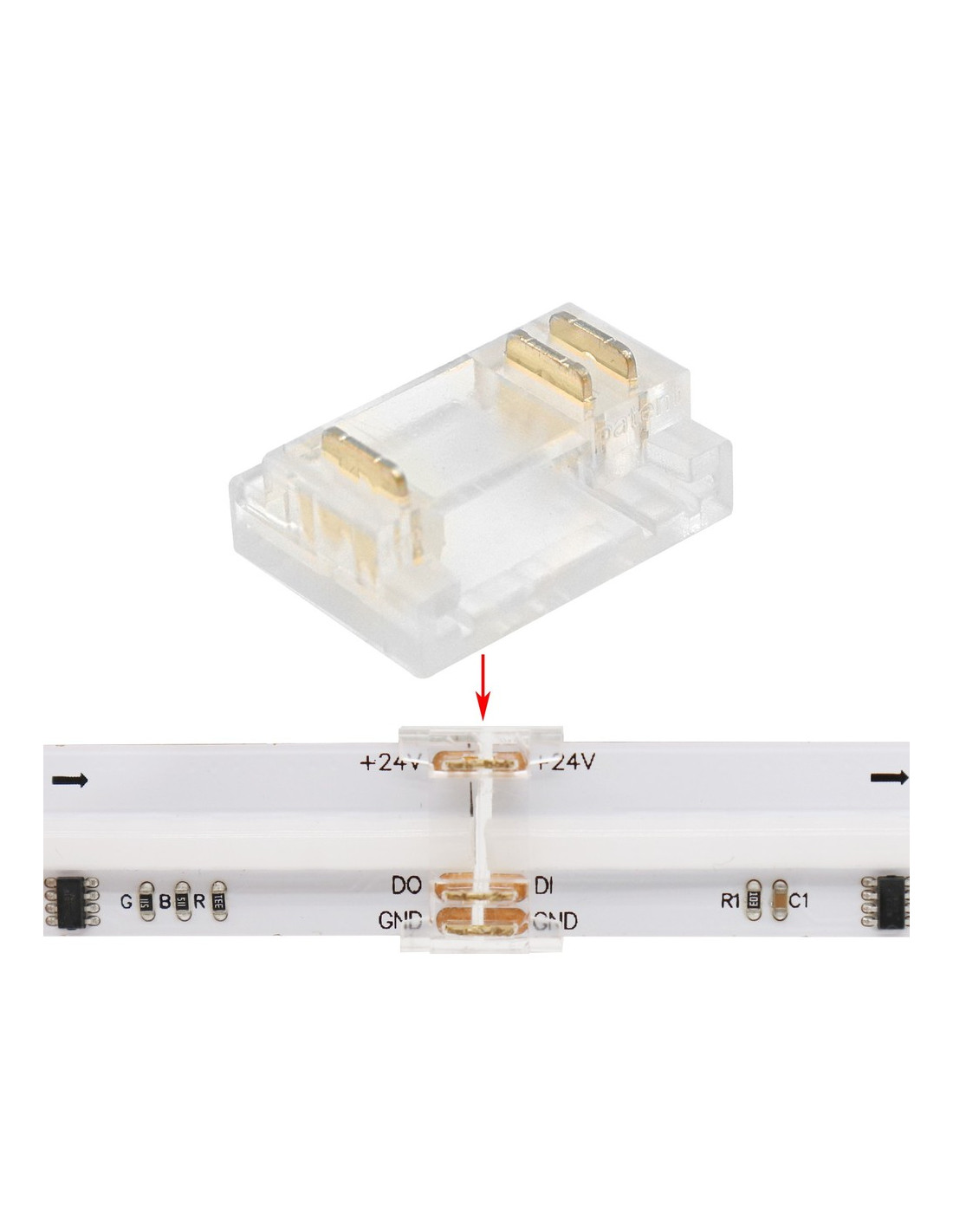

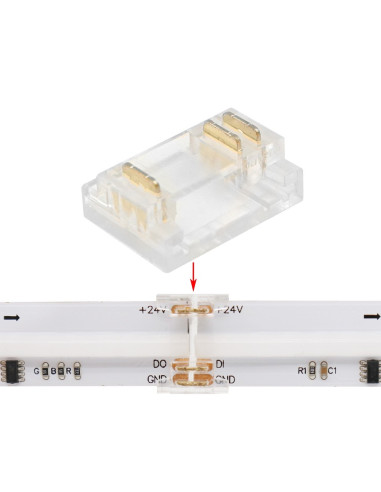

Das Gehäuse ist offen, IP00, für innen. Der Verbinder legt die Spannung nicht fest. Er gibt die Versorgung des Bandes durch, von 3 V bis 24 V DC. Die Zeichnung zeigt eine adressierbare 24-V-Rolle, mit den Pads für das Datensignal beschriftet.
Adressierbares Band hat eine Richtung. Der Pfeil auf jedem Stück muss in Laufrichtung gleich zeigen. Das Datensignal verlässt das DO-Pad und kommt am DI-Pad an. Stehen die Pfeile gegeneinander, bleibt das nächste Stück dunkel. Tunable White hat keine Datenrichtung. Die drei Pads werden der Reihe nach verbunden.
Ziehen Sie das Klebeband am Schnitt ab, und entfernen Sie Lot von den Pads, bevor Sie die Klemme schließen.
