20 AWG 3-adriges Kabel – 10-Meter-Rolle

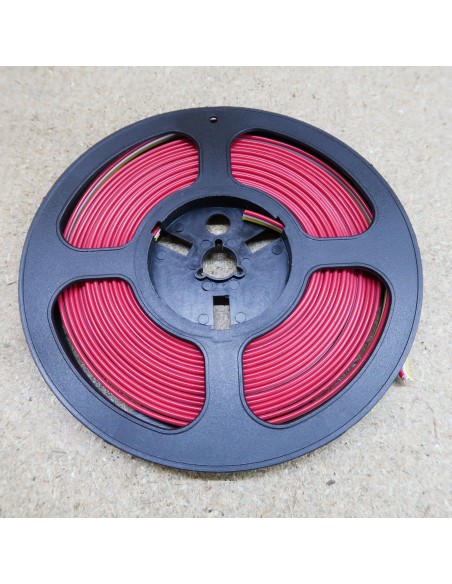

3-adriges Kabel, 10 m Rolle
20 AWG = 0,50 mm²
Das ist die dickere 3-Ader-Rolle für einfarbige und Tunable-White- (CCT) LED-Streifen, wenn der Verbinder 20 AWG aufnimmt und die Strecke mehr Kupfer braucht als 22 AWG. Die dünnere Ergänzung ist die 22-AWG-3-Ader-Rolle, 10 m (HL-3C-AWG22-10M).
Verbinder und Bandbreite
Wenn Sie dieses Kabel mit einem lötfreien Verbinder nutzen wollen, prüfen Sie, ob das Gehäuse 20 AWG fasst. Viele kompakte 3-polige Verbinder sind für 22 AWG oder 24 AWG ausgelegt und nehmen 20 AWG nicht auf – 24 AWG ist bei manchen dieser Klemmen üblich. Dann die 22-AWG-Rolle verwenden, sofern das Gehäuse sie fasst, oder löten. Ein Verbinder muss außerdem zur Streifenbreite passen – eine 10-mm-Klemme sitzt nicht auf 8-mm- oder 12-mm-Band. Kein Verbinder passt auf jedes Band. Prüfen Sie Aderquerschnitt und Streifenbreite und testen Sie die Passung. Passende 3-polige Verbinder stehen unter Related Products; die Liste ist keine Passgarantie.
Spannungsabfall
Der Spannungsabfall muss trotzdem berechnet werden. 20 AWG ist für längere oder stärkere Speisungen besser als 22 AWG, erlaubt aber keine beliebige Länge. Dimensionieren Sie die Zuleitung nach tatsächlicher Wattzahl und Länge. Speisen Sie den Streifen zusätzlich, wenn die Reserve knapp ist.
Die gemeinsame Ader bei 3-adrigem Tunable White
Ein typischer CCT-Streifen hat eine gemeinsame Plusleitung (gemeinsame Anode) und zwei Rückleiter – Warmweiß und Kaltweiß. Die Farbadern führen nur den eigenen Kanal. Die gemeinsame Plusader führt den gesamten Streifen.
Beispiel: 14,4 W/m, 24 V, Tunable-White-Streifen, 5 Meter, beide Kanäle voll auf:
- Gesamtlast: 14,4 W/m × 5 m = 72 W
- Strom bei 24 V: 72 W ÷ 24 V = 3 A
Diese 3 A fließen in der gemeinsamen Ader. Die Länge lässt sich nicht verlängern, nur weil ein Farbkanal gering belastet wirkt. Dimensionieren Sie das Kabel nach dem Summenstrom.
Aderfarben

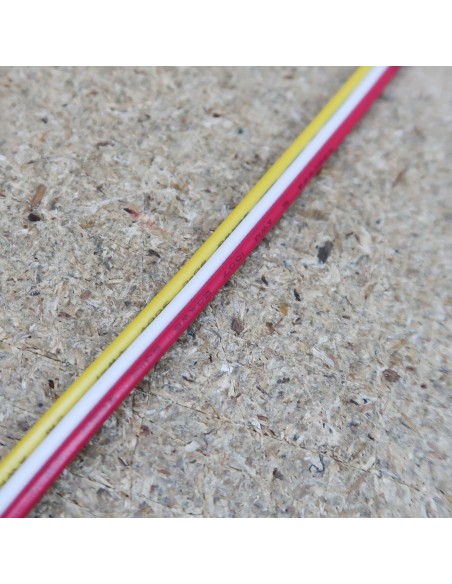

Die Produktbilder dienen der Illustration. Die Aderfarben können variieren; das Kabel kommt aus wechselnden Beständen. Gehen Sie nicht davon aus, dass die gelieferten Farben den Fotos entsprechen. Bestimmen Sie jede Ader mit dem Messgerät, bevor Sie abisolieren.
Hinweis für Installateure
Verbinder, die gemeinsame Ader bei 3- bis 6-adrigem Band, Spannungsabfall und was auf die Zeichnung gehört, behandeln wir im Beitrag Gemeinsame Ader, Verbinder und Spannungsabfall bei 3- bis 6-adrigem LED-Flachband.
