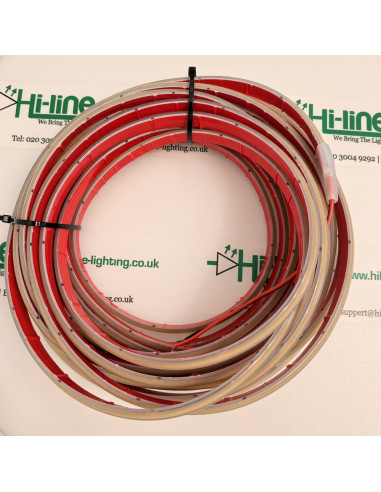

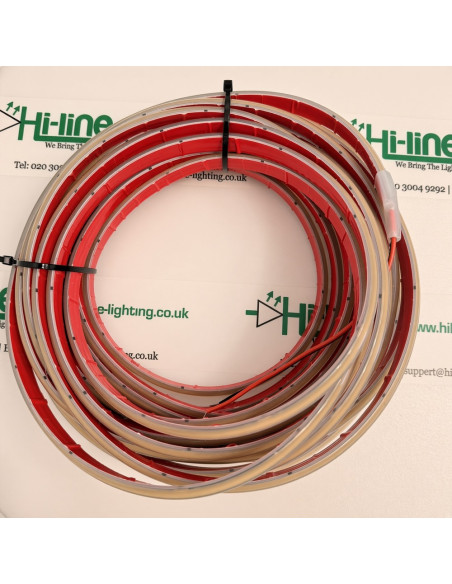

Rote Schutzfolie, nicht 3M. Diese Rolle hat auf der Rückseite eine rote Klebefolie. Die Folie ist nicht von 3M. Auf dieser Silikonhülle ist sie keine belastbare Befestigung: Acrylband klebt an der Wand und löst sich vom Silikon. Viele Installateure wünschen sich 3M, weil die Montage damit schnell geht. Ziehen Sie die Folie ab. Eine Rolle ohne Folie ist vollständig, und Klebstoff auf der Folie ändert das nicht. Befestigen Sie die Hülle mit DOWSIL 7091, weiß, 310 ml. Die 45-g-Tube HL-706TM dichtet nur ein Schnittende und dessen Kappe ab. Die Schritte, und wann ein Clip die Strecke tragen soll, stehen in IP67- und IP68-Silikonhülle befestigen.
Der Silikonmantel verdeckt die Schnittmarken. Halten Sie den Streifen gegen ein gutes Licht und schneiden Sie nur auf den Kupferpads. Der Abstand auf dieser Rolle, und was ein Schnitt zwischen den Pads bewirkt, steht in unserem Hinweis zum Schneiden eines IP68-LED-Streifens.

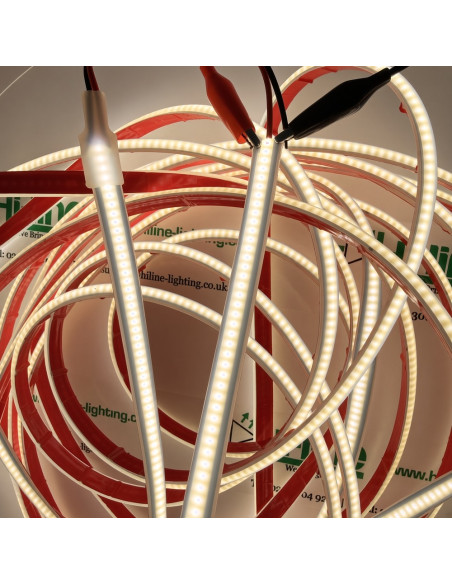

Dieser Artikel ist die 24-V-, 10-m-Rolle — Referenz HL-COB320WW3K-R90-IP68-10M. Schlankes, voll vergossenes IP68-COB-Band: 320 LEDs/m, 3000K Warmweiß, CRI ≥ 90, 8 mm breit, schwarze Platine, Silikonhülle. Das ist kein Neon-Flex und keine 12-V-Version — diese Rolle ist nur 24 V.
Eine durchgehende Warmweiß-Linie für nasse Montage

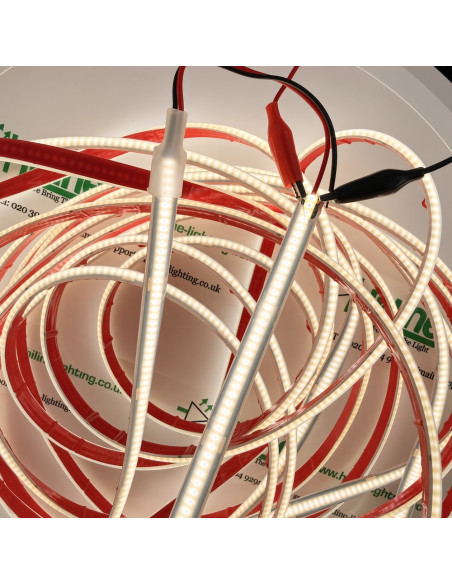

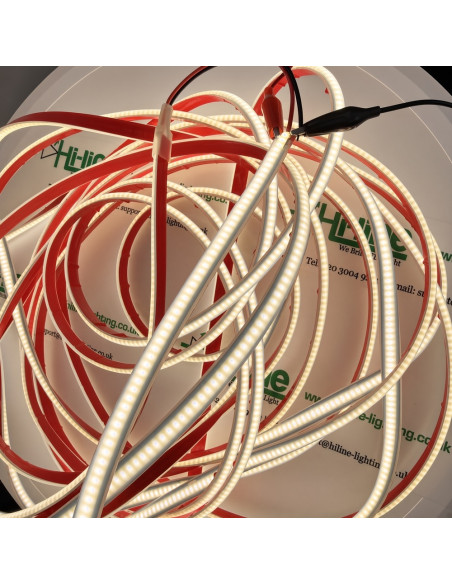

COB legt die Dioden unter eine Phosphorlinie — eine glatte Lichtlinie statt einzelner Punkte. Die ganze Länge steckt in festem Silikon und hat eine rote Schutzfolie auf der Rückseite. Die Folie ist nicht 3M und auf diesem Silikon nicht die Befestigung. Mit werkseitig dichten Enden ist das ein richtiges Außen-/Nassband. Unter Wasser (Teich, Pool, Becken, Aquarium) ist es möglich, solange die Adern und jede Schnittstelle dicht bleiben. 24-V-Netzteil und Dimmer gehören an einen trockenen Ort.
Eckdaten
- 24 V DC Konstantspannung — diese 10-m-SKU ist nicht 12 V
- 320 LEDs/m COB, 3000K Warmweiß, CRI ≥ 90

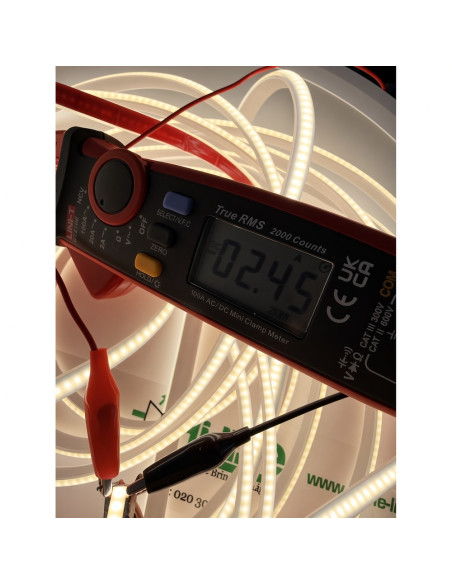

- 10 W/m zum Auslegen des Netzteils (volle Rolle = 100 W). Werksangabe typisch 7–9 W/m. Auf unserem Prüfstand zog diese 10-m-Rolle etwa 2,45 A bei 24 V (~59 W). Netzteil trotzdem auf 100 W plus Reserve rechnen — ein 24-V-150-W-Konstantspannungsnetzteil passt gut
- Schnitt alle 50 mm an den 24-V-Markierungen (das 25-mm-Raster ist die 12-V-Version — hier nicht verwenden)
- 8 mm breit (schwarze Platine in schlanker Silikonhülle) · 2-adrige Enden
- IP68 festes Silikon, voll versiegelt · rote Schutzfolie, nicht 3M. Abziehen. Der Hinweis oben auf der Seite nennt den Klebstoff
- PWM-dimmbar mit 24-V-Konstantspannungs-Einfarben-Controller
Einspeisung einer 10-m-Rolle
Bei 24 V lässt der Hersteller 10 m von einem Ende speisen. Seine eigene Warnung für beidseitige Einspeisung beginnt erst ab 11 m. Das stimmt — einseitige Speisung funktioniert auf dieser Spannung und dieser Länge, und viele Kunden kommen damit klar.
Wir speisen trotzdem alles über 5 m lieber von beiden Enden. Bei einer 10-m-Rolle würden wir unbedingt beide Enden parallel zurück zum Netzteil legen. Der Spannungsfall auf 10 m 8-mm-Kupfer ist bei 24 V klein, aber nicht null. Nur ein Ende, und das ferne Ende kann etwas wärmer / dunkler sitzen. Viele merken es nicht. Es ist trotzdem da. Liegt die Versorgung nur an einem Ende der Strecke, ist einseitige Speisung auf dieser 24-V-Rolle akzeptabel — man sollte nur wissen, was man wählt.
Dimmen
24-V-PWM-Dimmer / Einfarben-Controller verwenden (V1-L, V1-F und ähnlich — siehe Ähnliche Produkte). Mit einem nicht dimmbaren 24-V-Netzteil kombinieren; der Controller macht das PWM. Keinen Phasenabschnittdimmer auf die 24-V-Seite setzen.
Schneiden und IP68 halten
Nur an den 50-mm-Marken schneiden, rechtwinklig, Streifen spannungsfrei. Ein falscher Schnitt tötet nur das kurze Segment, muss aber trotzdem neu versiegelt werden. Danach die passenden 8-mm-COB-2-Pin-Verbinder (Ähnliche Produkte) auf die Platine setzen und mit dem LED-Streifen-Silikonkleber nachversiegeln, sonst ist IP68 weg. Offenes Kupfer in einem Becken oder im Garten bleibt nicht trocken.
Montage
- Saubere, trockene, entfettete Fläche, die rote Folie abziehen. Sie ist nicht die Befestigung. Der Hinweis oben nennt den Klebstoff. Auf langen Außenstrecken zusätzlich die 8-mm-Clips — Kleber allein ist im Nassen keine mechanische Befestigung.

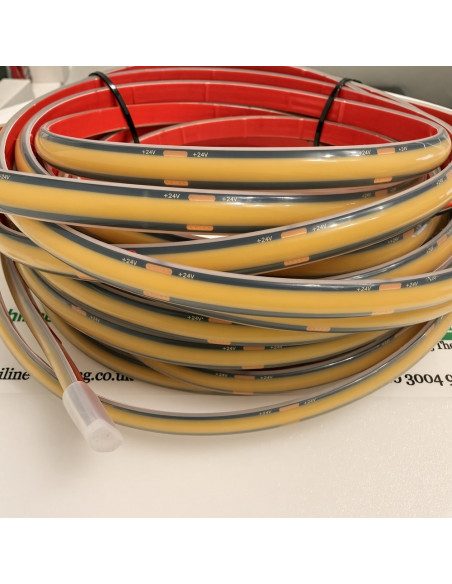

- Polarität +24 V beachten. Auf der Platine steht +24V.

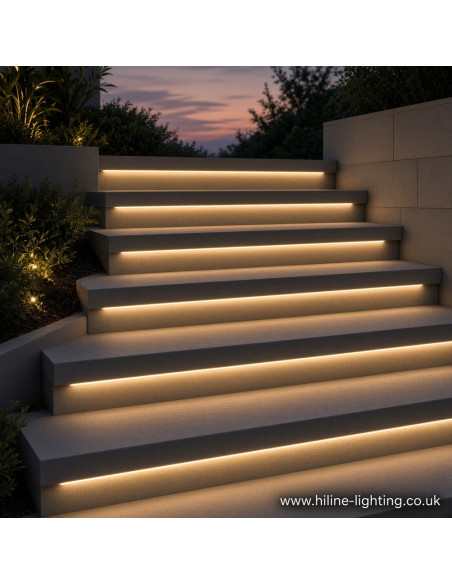

- 10 W/m im Silikon macht trotzdem Wärme. Wo möglich auf Aluminium (Profil, Flachstange, Metall-Stufenkante). Nicht unter Dämmung vergraben.
- Netzteile und Controller bleiben trocken, auch wenn das Band im Wasser liegt.
Technische Daten
- Referenz: HL-COB320WW3K-R90-IP68-10M
- Barcode: 5060440719233
- Länge: 10-m-Rolle
- Spannung: 24 V DC Konstantspannung
- CCT: 3000K Warmweiß · CRI ≥ 90
- Dichte: 320 LEDs/m COB
- Leistung: 10 W/m zur Netzteilwahl · Werk typisch 7–9 W/m · Hi-Line-Messung an dieser Rolle ~59 W / 2,45 A
- Breite: 8 mm · schwarze Platine · Silikonhülle · 2-polige Enden
- Schnitt: alle 50 mm (24 V)
- IP: IP68 festes Silikon, voll versiegelt
- Dimmen: Konstantspannungs-PWM
- Garantie: 3 Jahre — siehe unseren Garantiehinweis für LED-Streifen
Dichteres COB im gleichen IP68-Mantel? Die 528-LEDs/m-3000K-Rollen stehen unter Ähnliche Produkte, zusammen mit passenden 8-mm-COB-Verbindern, Dichtmasse, 8-mm-Clips, PWM-Controllern und einem 150-W-24-V-Netzteil.
