HL-T1-K-B — schwarzer T1-K Glas-Drehdimmer für einfarbige LED-Streifen
Das ist die schwarze Glasfront der T1-K-Serie. Die Elektronik entspricht der weißen Variante (HL-T1-K-W). Diese Anzeige wählen, wenn die Platte zu einem dunklen Schalterprogramm oder einem dunkleren Innenraum passen soll. Kein 230-V-Wanddimmer — er sitzt auf der Kleinspannungsseite eines Konstantspannungs-LED-Treibers.
Bedienung
Knopf drücken für Ein/Aus. Drehen oder lang drücken zum Dimmen. Optional eine Hi-Line 2,4-GHz-RF-Fernbedienung koppeln. Drei LED-Ausgänge (W1, W2, W3) dimmen gemeinsam — eine Platte speist bis zu drei einfarbige Strecken.
Elektrik

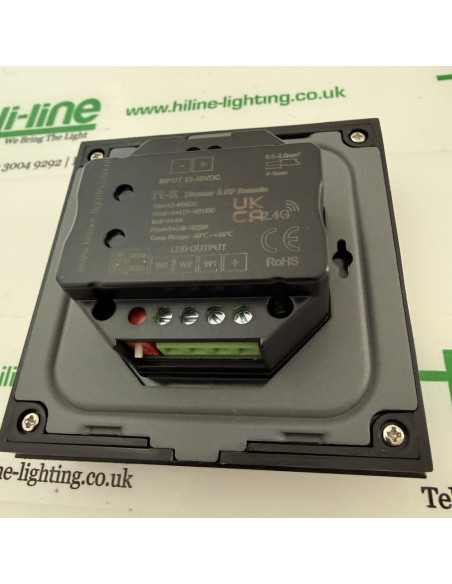

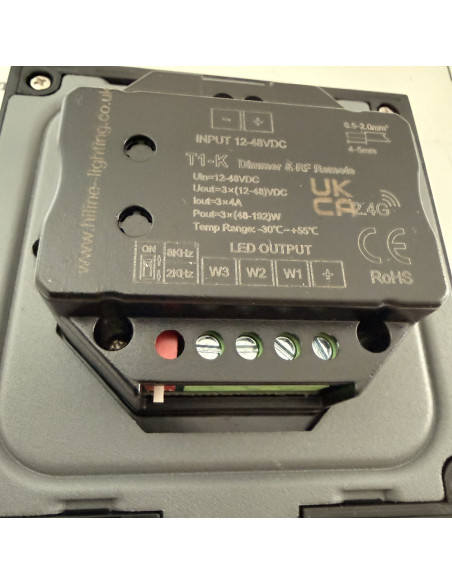

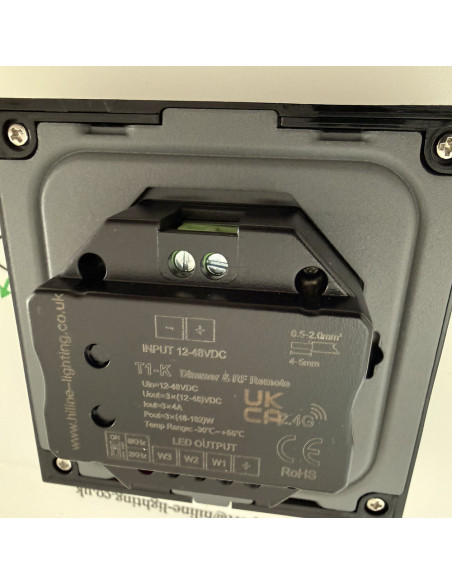

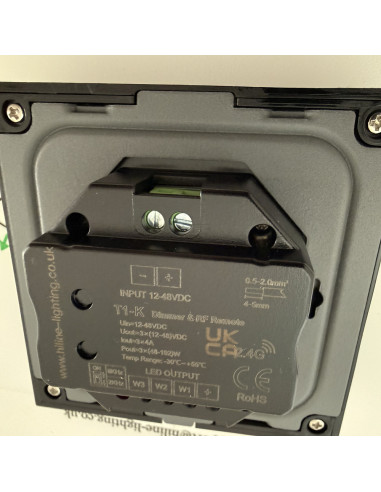

- Eingang: 12–48 V DC (nicht dimmbarer Konstantspannungstreiber)

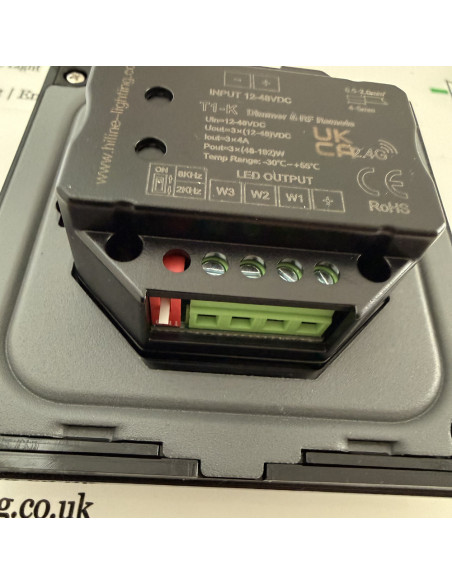

- Ausgänge: 3 × 4 A (W1 / W2 / W3 + gemeinsames +)
- Leistung: 3 × (48–192) W je nach Spannung
- Beispiel 24 V und ca. 15 W/m: etwa 5 m je Kanal, ca. 15 m gesamt
- Etwa 20 % unter der Spitzenlast bleiben, besonders in warmen oder schlecht belüfteten Dosen
- Längere Strecken: Hi-Line EV1 (oder vergleichbaren) Power-Repeater ergänzen
Dimmen
- 256 Stufen, flimmerfrei 0–100 %

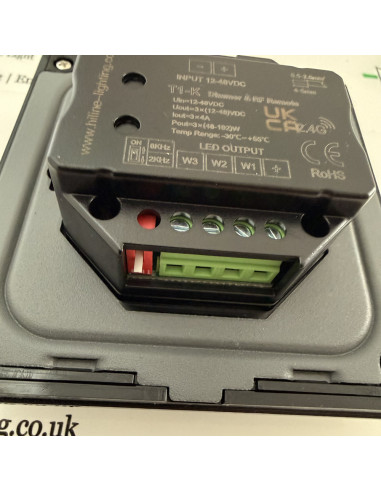

- PWM 2 kHz oder 8 kHz am hinteren Schalter — 8 kHz bei Kameras
- 2,4 GHz RF, UKCA / CE
- Schutz gegen Überhitzung, Überlast und Kurzschluss
- Einsatz −30°C bis +55°C
Ausführung

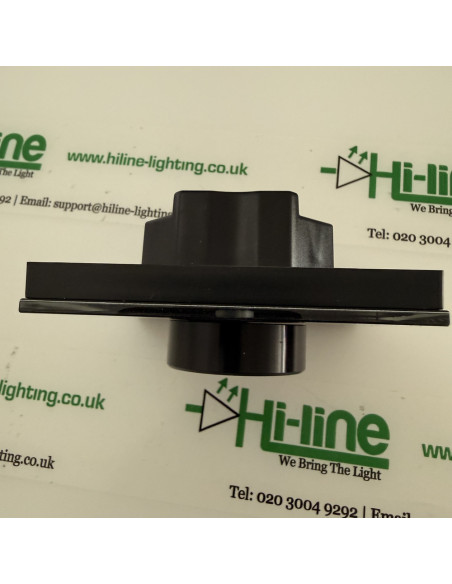

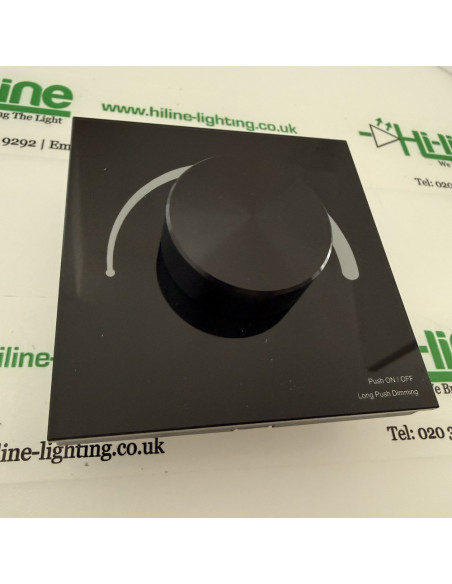

Schwarze Glasfront mit passendem Drehknopf. Aufdruck „Push ON / OFF — Long Push Dimming“. Übliche UK-Unterputzdose. Gleiche T1-K / T2-K / T3-K Familie wie die weiße Glasplatte und die CCT- / RGB-Drehregler.
Garantie: 3 Jahre Standard, erweiterbar auf 5 Jahre.
Die Bedienungsanleitung (T1-K, T2-K, T3-K) liegt unter Anlagen — dasselbe PDF wie beim weißen T1-K. Fernbedienungen, Repeater und die weiße T1-K unter Verwandte Produkte.
