S1-HV Hochvolt LED-Streifen Funkdimmer 100-240V

HL-S1-HV — Funkdimmer für netzspannungsbetriebene LED-Streifen

Dieses Modul ist für hochvoltige einfarbige LED-Bänder (typisch 220–240 V). Es sitzt in der Zuleitung: Phase und Neutralleiter hinein, Konstantspannung DC hinaus zum Streifen. Es ist kein 12/24 V-PWM-Dimmer und kein AC-Triac-Dimmer für GU10 oder netzdimmbare Leuchten. Dafür brauchen Sie einen Niedervolt-Streifencontroller oder ein Modul der HL-S1-B-Serie.

Warum Installateure ihn kaufen

• Ein kleines Gehäuse (ca. 56 × 50 × 28 mm) dimmt bis etwa 25 m hochvoltiges einfarbiges Band (Länge hängt von der Streifenleistung ab — innerhalb 1,5 A / 150–360 W bleiben).
• Kein zusätzliches 12/24 V-Netzteil auf dieser Strecke. Der Streifen wird vom Dimmerausgang gespeist.
• Nutzer bedienen einen normalen AC-Taster an der Wand. Eine Hi-Line-2,4-GHz-Einfarben-Fernbedienung lässt sich später ohne Neuverkabelung ergänzen.
• Mehrere Dimmer in einer Zone bleiben synchron: das Funksignal wird etwa 30 m im Freifeld weitergereicht.

Bedienung

• AC-Taster: kurzer Druck ein/aus, langer Druck (1–6 s) dimmt; der nächste lange Druck dimmt in die Gegenrichtung. Letzte Stufe bleibt gespeichert, auch nach Netzausfall.
• Hi-Line-2,4-GHz-Fernbedienungen (Einfarben-/Dimmer-Modelle wie HL-R11, HL-R6, HL-R6-1): Match-Taste kurz drücken, dann Ein/Aus oder Zonentaste der Fernbedienung. Bis zu zehn Fernbedienungen je Dimmer.

Ein-/Ausblendzeit 3 s über die Match-Taste (siehe PDF). 10 s halten stellt die Werkseinstellung wieder her.

Elektrische Daten

• Eingang: 100–240 V AC, 1,7 A
• Ausgang: 100–240 V DC, max. 1,5 A, 150–360 W, Konstantspannung, ein Kanal
• PWM 2 kHz, 4096 Stufen, 0–100 %

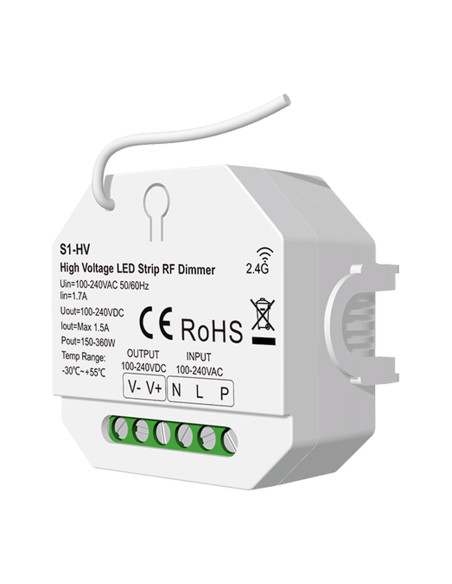

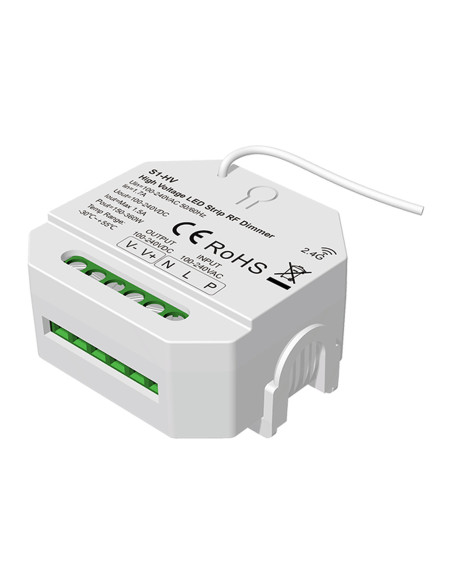

• Klemmen: L / N ein, V+ / V− aus, AC-Taster. Polarität am Streifen vor dem ersten Einschalten prüfen — vertauschtes HV-Band zerstört Dimmer und Streifen
• IP20, innen, trocken. Ta −30 °C bis +55 °C, Tc max. 85 °C
• Maße ca. 56 × 50 × 28 mm (Verpackung L56 × W56 × H35 mm), ca. 67 g

Zubehör

Unter Ähnliche Produkte finden Sie die passenden Hi-Line-2,4-GHz-Einfarben-Fernbedienungen. Keine RGB- oder RGB+CCT-Fernbedienung für diesen Dimmer kaufen.

Die Bedienungsanleitung als PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). Die Schaltbilder zeigen die einzige zulässige Last: hochvoltiger einfarbiger LED-Streifen am DC-Ausgang.

Technische Kurzfassung

• Funktionen: 2,4 GHz-Funk + AC-Taster, 1 Kanal Konstantspannung für HV-LED-Streifen
• Dimmen: 4096 Stufen, 0–100 %
• Funkreichweite: bis 30 m frei / ca. 15 m typisch innen; Auto-Transmit zwischen Dimmern
• Kennzeichnung: CE, UKCA, RoHS
• Garantie: 5 Jahre

Installation durch eine Elektrofachkraft nach den geltenden Vorschriften. Streifenspannung, Leistung und Polarität vor dem ersten Einschalten prüfen. Falsche Anschlüsse an einem Hochvoltstreifen zerstören den Dimmer.
