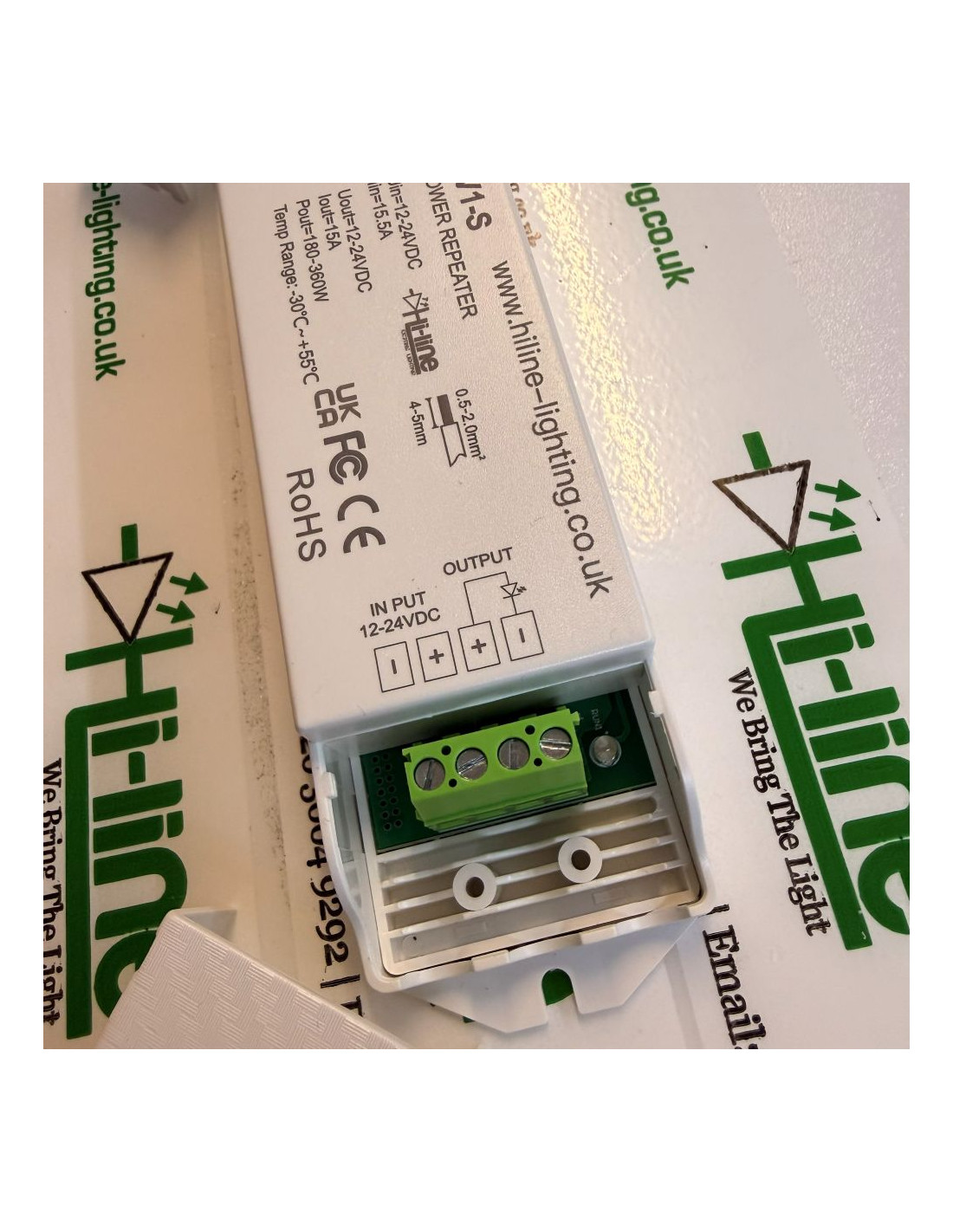

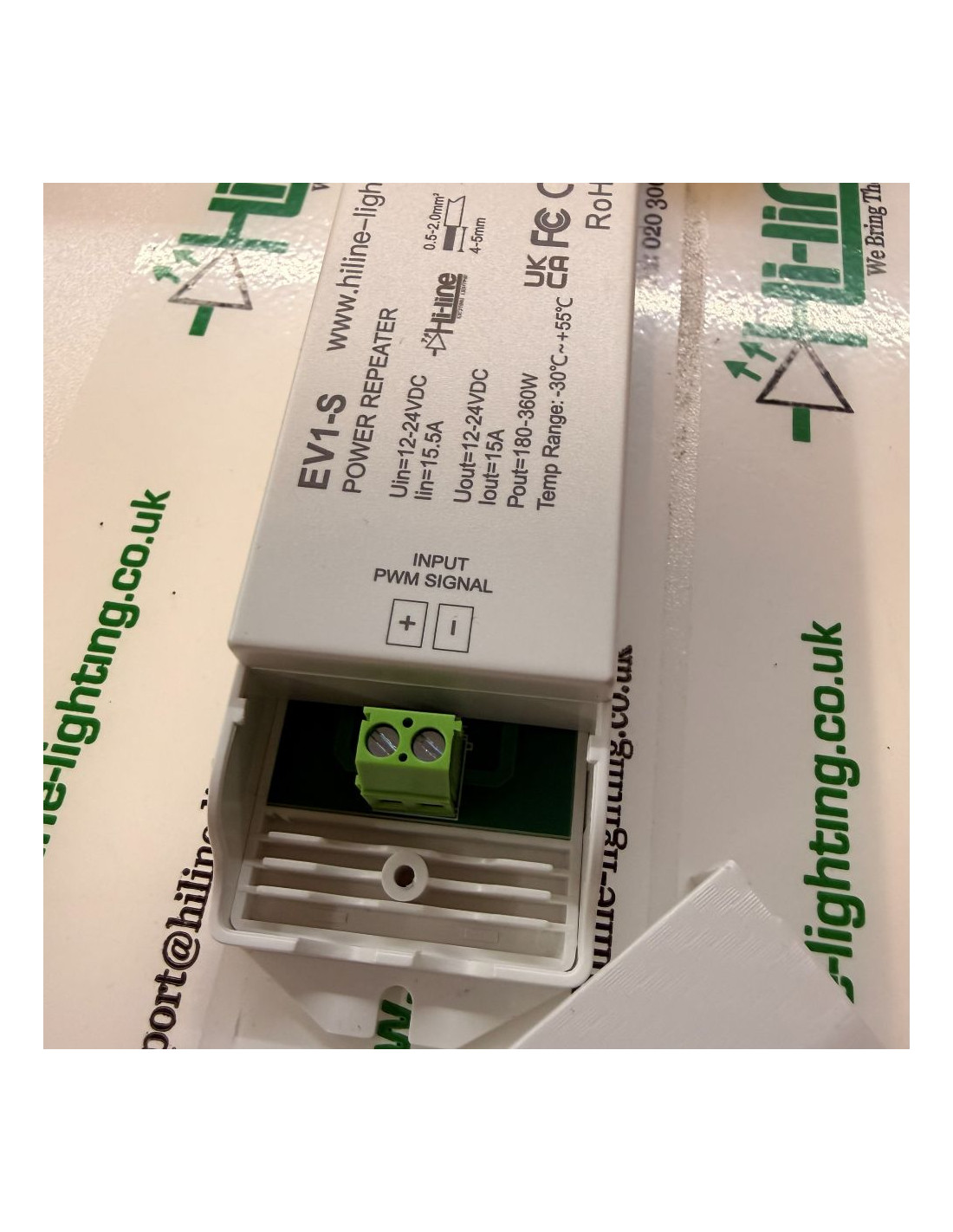

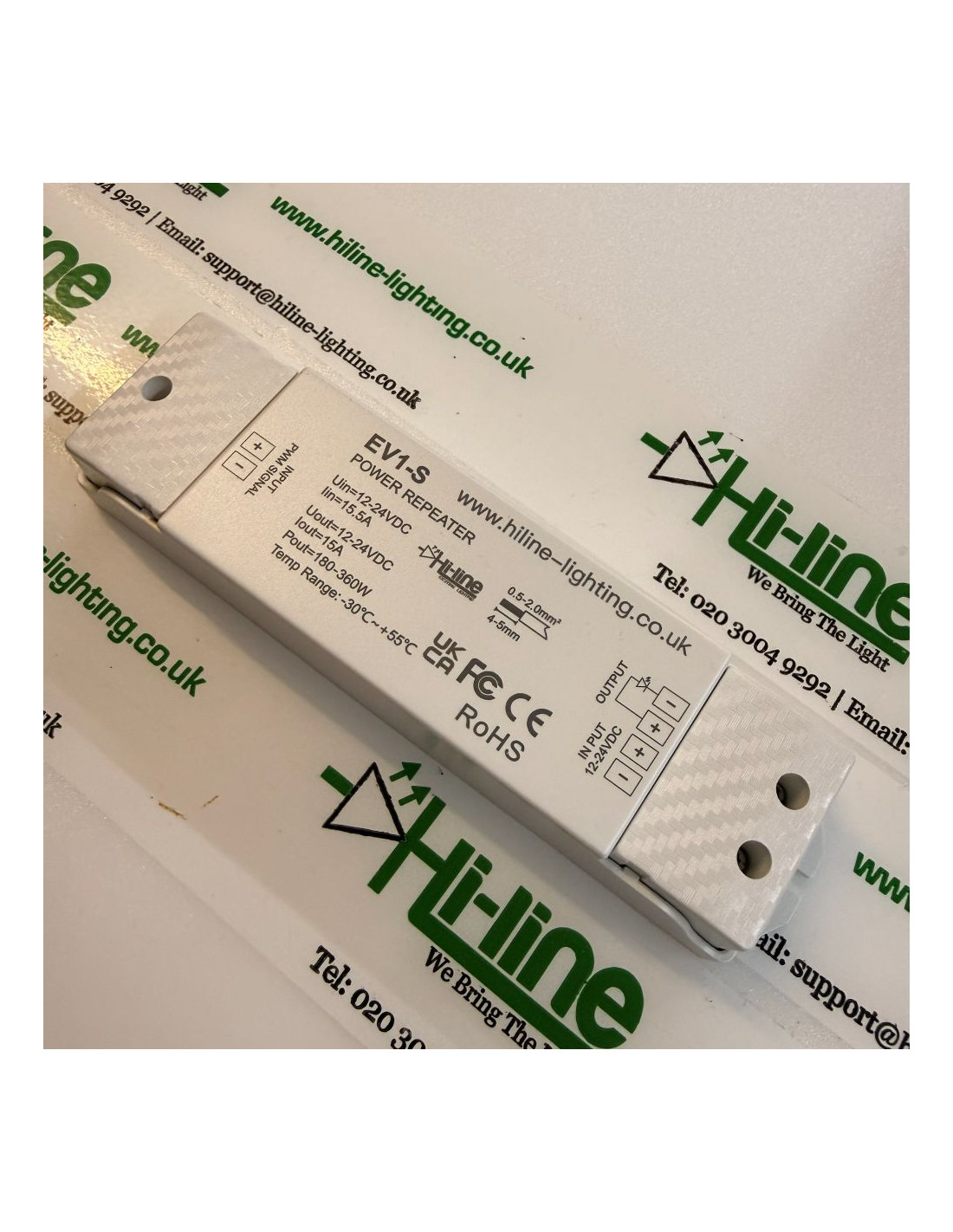

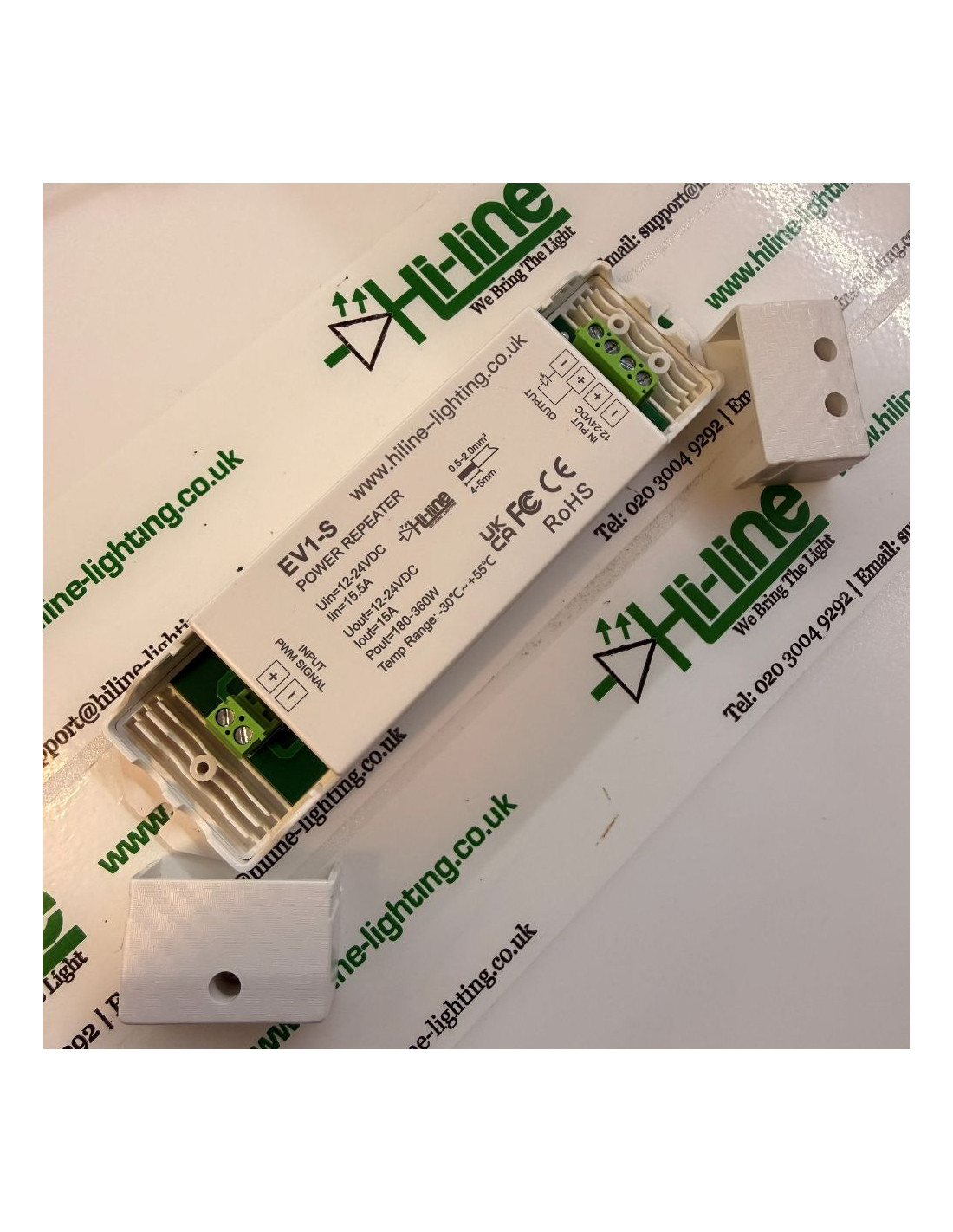

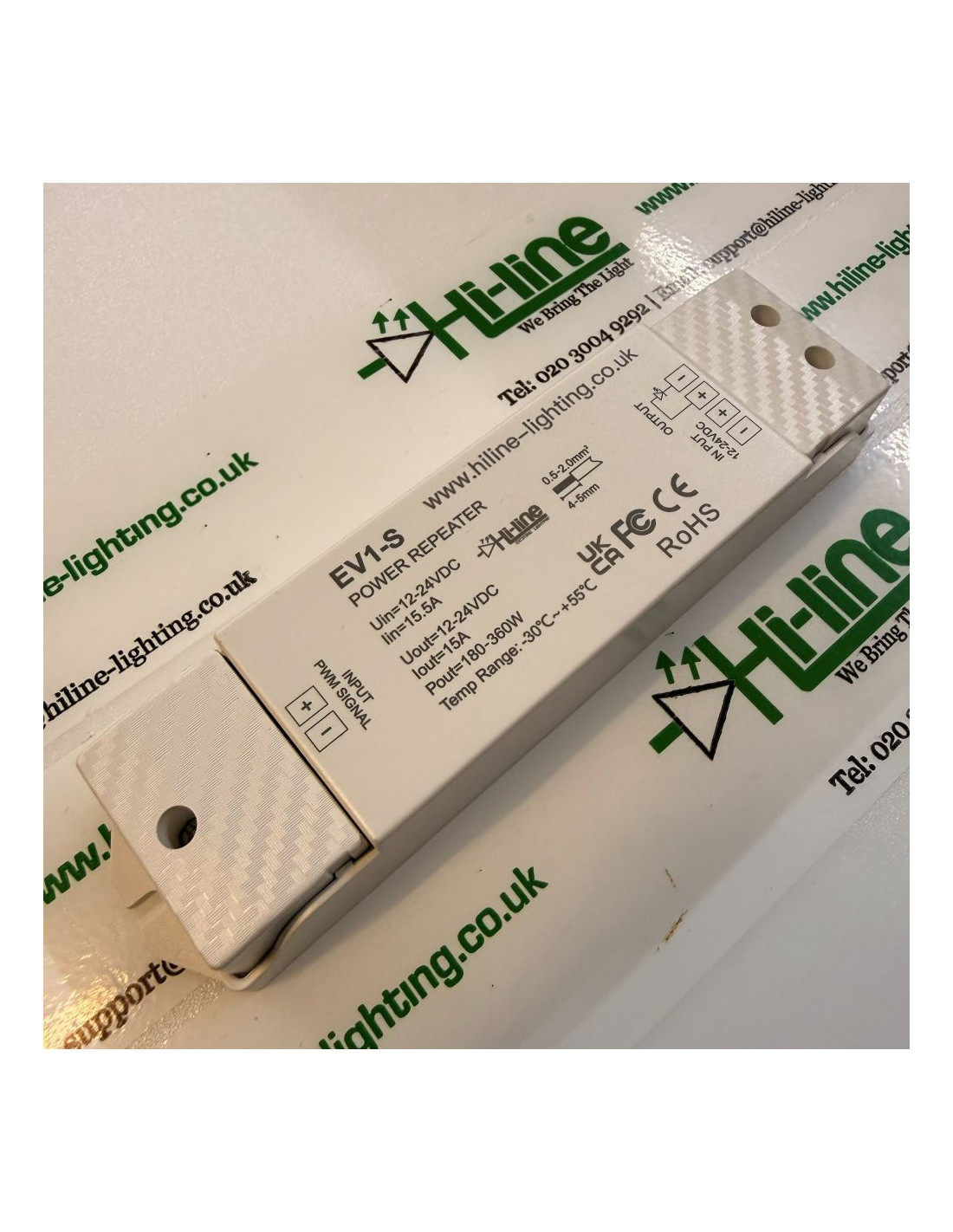

EV1-S Konstantspannungs-Leistungsverstärker / Amplifier (12–24 V DC 15 A)

Der EV1-S Konstantspannungs-Leistungsverstärker erweitert die Ausgangskapazität von LED-Controllern, die in einfarbigen Konstantspannungs-Installationen verwendet werden. Er empfängt das PWM-Dimm-Signal eines Controllers und reproduziert es, wodurch ein zusätzlicher Ausgangskanal von 15 A zur Verfügung steht, um längere LED-Streifen oder zusätzliche Lichtzonen zu versorgen.

Dies gewährleistet ein identisches Dimmverhalten über alle angeschlossenen LED-Streifen hinweg – ideal für Architektur-, Einzelhandels-, Gastronomie- und Entertainment-Beleuchtungsprojekte, bei denen gleichmäßige Helligkeit und Synchronisierung entscheidend sind.

Der HL-EV1-S bietet stabile Leistung, hohe Strombelastbarkeit und langfristige Zuverlässigkeit in professionellen LED-Installationen.

Wann dieses Produkt verwendet werden sollte:
Dieser Leistungsverstärker wird eingesetzt, wenn die Gesamtlast der LED-Beleuchtung die Nennleistung des Controllers übersteigt, bei langen LED-Strecken mit Helligkeitsabfall am Ende, bei mehreren Zonen, die gemeinsam gedimmt werden sollen, oder wenn eine bestehende Installation erweitert werden soll, ohne zusätzliche Controller hinzuzufügen. Jeder Verstärker fügt einen weiteren Ausgangskanal hinzu und hält alle Bereiche auf demselben Dimmniveau.

Funktionsweise:
Der EV1-S benötigt einen kompatiblen LED-Controller, um zu funktionieren, und kann nicht eigenständig betrieben werden. Der Controller gibt ein PWM-Dimmsignal aus, das der EV1-S empfängt und wiederholt. Er versorgt einen zusätzlichen LED-Streifenabschnitt über ein eigenes Konstantspannungsnetzteil und sorgt dafür, dass alle angeschlossenen Zonen synchron gedimmt werden.

Wenn beispielsweise ein Controller 10 m eines 24-V-LED-Streifens steuert und 30 m benötigt werden, fügen Sie einfach zwei EV1-S-Verstärker hinzu, die jeweils über ein eigenes 24-V-Netzteil betrieben werden. Alle drei Abschnitte dimmen gleichmäßig, ohne sichtbare Helligkeitsunterschiede.

Technische Daten:
Eingangsspannung: 12–24 V DC
Eingangsstrom: 15,5 A max
Ausgangsspannung: 12–24 V DC
Ausgangsstrom: 15 A max
Ausgangsleistung: 180 W @ 12 V / 360 W @ 24 V
Eingangssignal: PWM (Dimm-Signal vom Controller)
Ausgangstyp: Konstantspannung (1 Kanal)
Betriebstemperatur: –30 °C bis +55 °C
Gehäusetemperatur (max): +85 °C
Schutz: Verpolungsschutz
IP-Schutzklasse: IP20 (Innenbereich)
Abmessungen: 178 × 50 × 38 mm
Gewicht: 0,119 kg
Zertifizierungen: CE / UKCA / RoHS / FCC
Garantie: 3 Jahre (Standard)
Erweiterte Garantie: Bis zu 7 Jahre (nach Projektfreigabe)

Installationshinweise:
Jeder Verstärker benötigt ein eigenes Konstantspannungs-Netzteil (12 V oder 24 V, passend zum LED-Streifen). Die Nennleistung des Netzteils sollte mindestens 1,25 × der Gesamtleistung aller angeschlossenen LED-Streifen betragen.

PWM-Signalkabel sollten kürzer als 100 m sein und getrennt von Netzspannungsleitungen verlegt werden, um Störungen zu vermeiden. Adern 6–7 mm abisolieren und Anschlüsse fest anziehen. Verstärker nicht stapeln – mindestens 20 cm Abstand für Belüftung einhalten. Bei PWM-Frequenzen ≥ 8 kHz die Ausgangsleistung auf ≤ 70 % begrenzen, um Wärmeentwicklung zu reduzieren.

Leitungsquerschnitt: 0,5 mm² ≤ 5 A  0,75 mm² ≤ 8 A  1,0 mm² ≤ 10 A  1,5 mm² ≤ 12 A  2,0 mm² ≤ 16 A

Nur für Konstantspannungs-LED-Produkte geeignet (z. B. Streifen, Leisten, Wallwasher). Nicht geeignet für Konstantstrom-Leuchten (z. B. Spots oder Paneele).

Anwendungsbereiche:
Architektur- und Deckenbeleuchtung
Einzelhandels- und Schaufensterbeleuchtung
Bars, Restaurants und Clubs mit synchronisiertem Dimmen
Hotels und Büros mit gleichmäßiger Lichtsteuerung über lange Strecken

Teil der Hi-Line Constant Voltage Power Repeater Series, entwickelt für professionelle LED-Steuersysteme.

Garantieinformationen:
Standardgarantie: 3 Jahre
Erweiterte Garantie: Eine Garantie über 3 Jahre hinaus gilt als Erweiterte Garantie und ist nur mit einem offiziellen Hi-Line-Zertifikat gültig. Eine verlängerte Garantie ist eine kostenpflichtige Zusatzoption und wird nur nach Prüfung durch Hi-Line-Ingenieure gewährt, die das technische Design, die Installationsdetails, die Umgebung und die Qualifikation des Installateurs bewerten. Nach Freigabe kann der Garantiezeitraum auf bis zu 7 Jahre erweitert werden.

Alle Installationen müssen den IEE-Vorschriften entsprechen und von qualifizierten Fachkräften durchgeführt werden. Falsche Verkabelung oder unzureichende Netzteilleistung kann Spannungsabfall oder Überhitzung verursachen. Hi-Line Lighting liefert ausschließlich Komponenten und übernimmt keine Haftung für Installationen.
