200W DALI-2 DT6/DT8 LED Treiber | 24V CV | Einfarbig & Tunable White | IP67

Dieser moderne 200W Multi-Funktions LED Treiber wurde entwickelt, um verschiedene Steuerungsmethoden und LED-Streifentypen mit nur einem einzigen Gerät zu unterstützen. Im Gegensatz zu herkömmlichen LED Treibern, die nur ein Steuerungsprotokoll oder einen LED-Typ unterstützen, kann dieses Modell sowohl als klassischer Dimmtreiber für einfarbige LED-Streifen als auch als Tunable-White Farbtemperatur-Treiber verwendet werden. Dadurch eignet er sich ideal für moderne professionelle Beleuchtungsinstallationen.

Der Treiber unterstützt sowohl DALI-2 DT6 als auch DALI-2 DT8 Betrieb. DT6 wird typischerweise für das Dimmen von einfarbigen LED-Streifen verwendet, während DT8 für Tunable-White LED-Streifen genutzt wird, bei denen Helligkeit und Farbtemperatur gleichzeitig über eine einzige DALI-Adresse gesteuert werden können.

DALI-2 DT8 unterstützt 3-adrige Tunable-White LED-Streifen mit gemeinsamer Anode (Common Anode).

Zusätzlich zur DALI-Steuerung unterstützt derselbe Treiber auch 0–10V, 1–10V, PWM, Push DIM/CCT sowie Widerstands-Dimmung (0–100K Potentiometer). Dadurch kann derselbe Treiber in vielen verschiedenen Beleuchtungssteuerungssystemen eingesetzt werden, ohne die Hardware wechseln zu müssen.

Dadurch eignet sich der Treiber für:
Einfarbige LED-Streifen
Tunable-White LED-Streifen
DALI Beleuchtungssysteme
0–10V Beleuchtungssysteme
PWM Steuerungssysteme
Push-Taster Steuerung
Projekte ohne Apps oder Funkfernbedienungen
Smart- und Nicht-Smart-Beleuchtungsanlagen

Ein Treiber – Viele Steuerungsmöglichkeiten

Dieser Treiber kann je nach Installationsanforderung mit verschiedenen Steuerungsmethoden betrieben werden.

Unterstützte Steuerungsmethoden:
DALI-2 DT6
DALI-2 DT8
0–10V Dimmung
1–10V Dimmung
PWM Dimmung
Push DIM/CCT
Widerstands-Dimmung (0–100K Potentiometer)

Dadurch können Installateure und Lichtplaner eine einzige Treiberplattform für unterschiedliche Projekte und Steuerungssysteme verwenden.

Unterstützung für einfarbige und Tunable-White LED-Streifen

Der Treiber unterstützt sowohl:
Einfarbige LED-Streifen
Tunable-White LED-Streifen

Bei einfarbigen Anwendungen kann der Treiber als professioneller DT6 LED-Dimmer mit flimmerfreier Helligkeitsregelung verwendet werden.

Bei Tunable-White Anwendungen arbeitet der Treiber im DT8 Modus und ermöglicht die Steuerung von Helligkeit und Farbtemperatur von Warmweiß bis Kaltweiß.

Farbtemperaturbereich: 2700K bis 6500K

Push DIM & CCT Steuerung ohne Apps oder Fernbedienungen

Ein großer Vorteil dieses Treibers ist die Möglichkeit, moderne Lichtsteuerung über normale Wandtaster zu realisieren, ohne Apps, WLAN, Funkfernbedienungen oder Smart-Home-Systeme verwenden zu müssen.

Mit einfachen Wandtastern können Benutzer:
Licht EIN/AUS schalten
Helligkeit dimmen
Farbtemperatur einstellen
Vorherige Einstellungen speichern und abrufen

Dadurch eignet sich der Treiber ideal für Projekte, bei denen moderne Tunable-White Steuerung gewünscht wird, jedoch klassische Wandtaster bevorzugt werden.

Besonders geeignet für:
Wohnhäuser
Hotels
Büros
Einzelhandel
Architekturbeleuchtung
Installationen ohne App- oder Funksteuerung

Bitte laden Sie das PDF-Handbuch im Bereich „Anhänge“ herunter, um vollständige Anschlussdiagramme und Informationen zur Push DIM/CCT Bedienung zu erhalten.

Hauptmerkmale

Unterstützt DALI-2 DT6 und DT8 Steuerungsprotokolle

Geeignet für einfarbige und Tunable-White LED-Streifen

Unterstützt DALI-2, 0–10V, 1–10V, PWM, Push DIM/CCT und Widerstands-Dimmung

Dual-Channel SELV Konstantspannungs-Ausgang

Flimmerfreies Dimmen von 0–100%

Ultra-feines Dimmen bis 0,1%

Konstantleistungs-Design für stabile Helligkeit bei Farbtemperaturänderungen

Hoher Wirkungsgrad

Leistungsfaktor >0,96

THD <10%

ERP-konformer Standby-Verbrauch unter 0,5W

IP67 Schutz für Innen- und Außenanwendungen

Kompaktes neues Gehäusedesign mit verbesserter Wärmeableitung

Geeignet für größere LED-Installationen, höhere Lasten und professionelle gewerbliche Beleuchtungsprojekte.

Erhältlich in mehreren Leistungsvarianten einschließlich 100W, 150W, 200W und 300W, wodurch Installateure eine einzige Steuerungsplattform für verschiedene Projektgrößen und Lastbereiche verwenden können.

Wichtige Kompatibilitätsinformation

Dieser Treiber wurde für Niedervolt-Steuerungssysteme entwickelt.

Bitte beachten:
Dieses Modell unterstützt keine Netzspannungs- / Phasenanschnitt- oder Phasenabschnitt-Dimmung wie:
TRIAC-Dimmung
Leading-Edge-Dimmung
Trailing-Edge-Dimmung

Für Netzspannungs-Dimmung verwenden Sie bitte unsere speziellen mains-dimmbaren LED-Treiber.

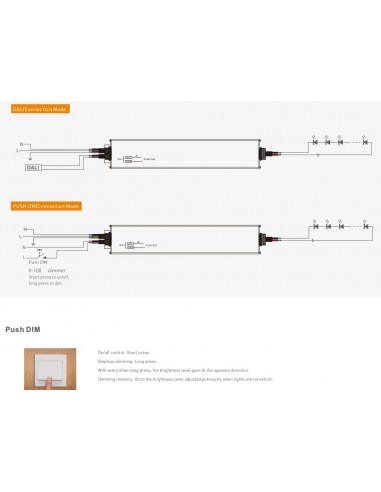

Installationshinweise

Netzeingang (L, N und Erde) gemäß den geltenden Vorschriften anschließen.

DALI-Klemmen (DA/DA) für den DALI-Betrieb verbinden.

Für Push DIM/CCT Betrieb einen normalen Taster anschließen.

LED-Ausgänge korrekt anschließen, je nachdem ob:
einfarbige LED-Streifen
oder Tunable-White LED-Streifen verwendet werden.

Alle Installationsarbeiten, Lastberechnungen und Verdrahtungen müssen von qualifiziertem Fachpersonal durchgeführt werden.

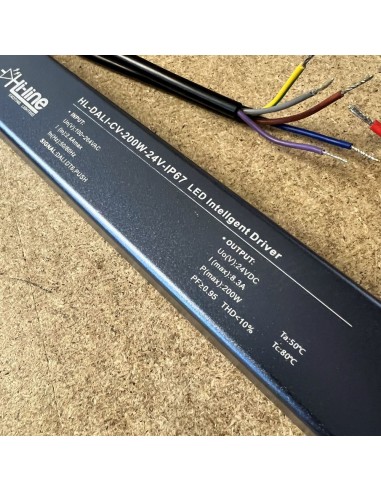

Technische Daten

Eingangsspannung:
100–264V AC

Ausgangsspannung:
24V DC

Maximale Leistung:
200W

Dimmbereich:
0–100% (Minimum 0,1%)

Farbtemperaturbereich:
2700K–6500K

Leistungsfaktor:

0,96

THD:
<10%

Schutzart:
IP67

Schutzfunktionen:
Überlast-, Übertemperatur-, Kurzschluss- und Überspannungsschutz mit automatischer Wiederherstellung.

Anwendungen

Geeignet für:
Einfarbige LED-Streifen Dimmung
Tunable-White LED-Streifensteuerung
Wohnraumbeleuchtung
Gewerbliche Beleuchtung
Einzelhandel
Hotellerie
Architekturbeleuchtung
Smart-Building-Systeme
Nicht-Smart Installationen mit normalen Wandtastern

WICHTIGER HINWEIS

Die Installation muss durch eine qualifizierte Elektrofachkraft gemäß den aktuellen Vorschriften und Normen durchgeführt werden.

Die oben genannten Angaben basieren ausschließlich auf den Produktspezifikationen. Die endgültige Systemauslegung, Lastberechnung und Verdrahtung müssen von qualifiziertem Fachpersonal überprüft werden. Hi-Line Lighting liefert ausschließlich Produkte und übernimmt keine Verantwortung für Installation, Konfiguration oder Systemplanung.

Bitte laden Sie das PDF-Handbuch im Bereich „Anhänge“ herunter, um vollständige Verdrahtungsdiagramme sowie erweiterte Steuerungsinformationen zu erhalten.
