100-W-LED-Treiber, DALI-2 DT6/DT8, Konstantspannung 24 V

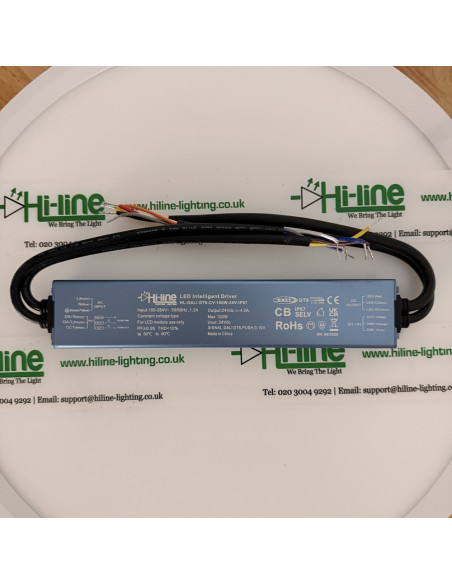

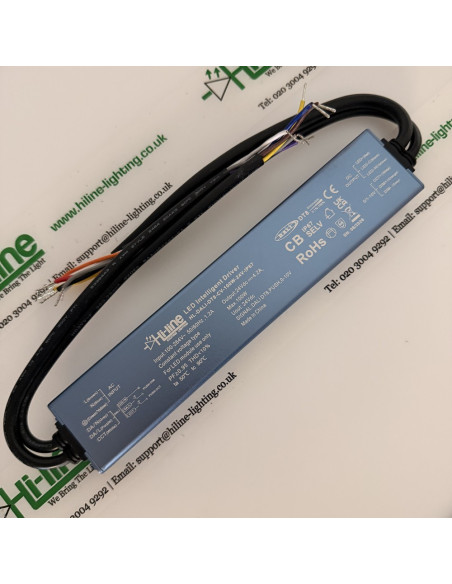

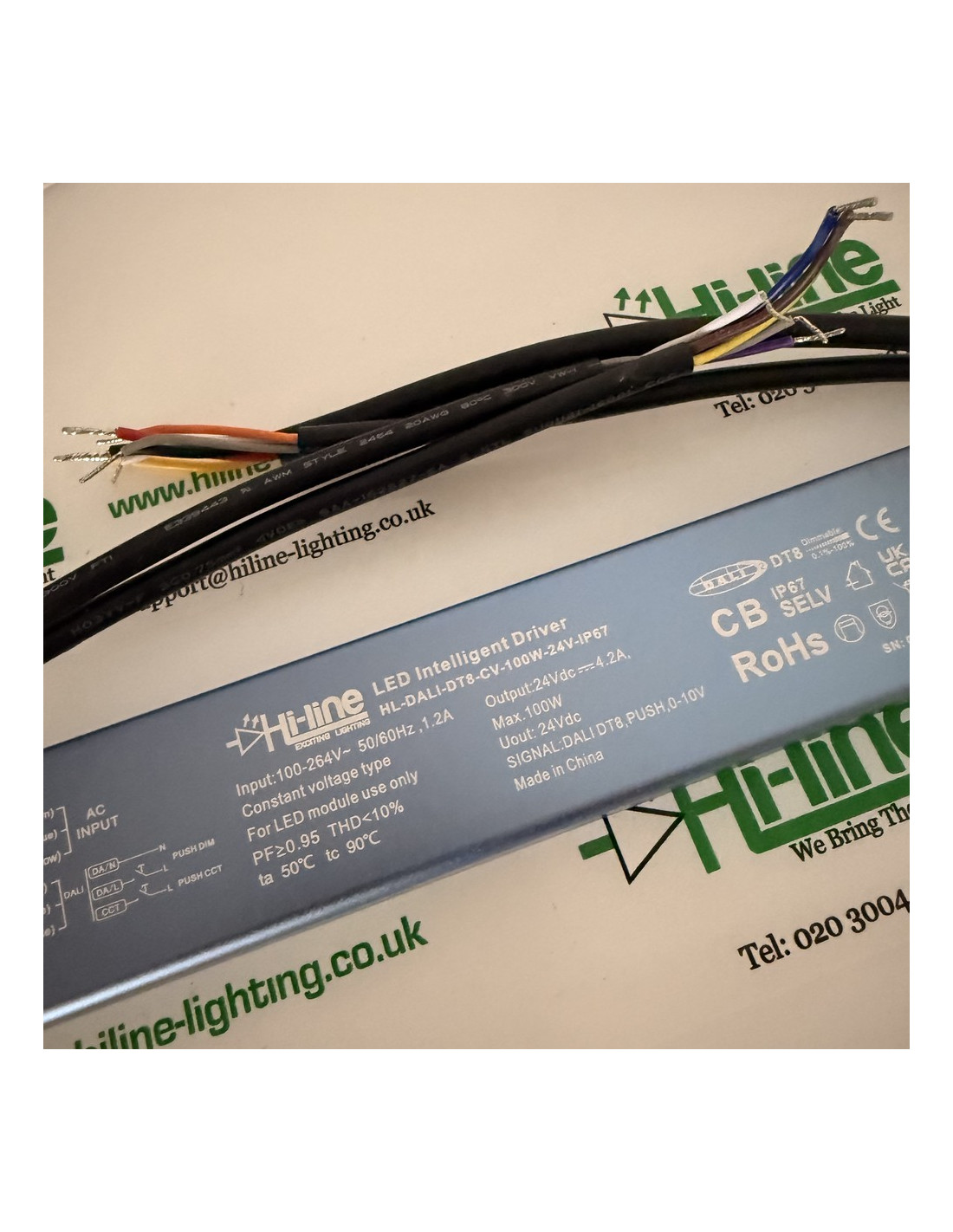

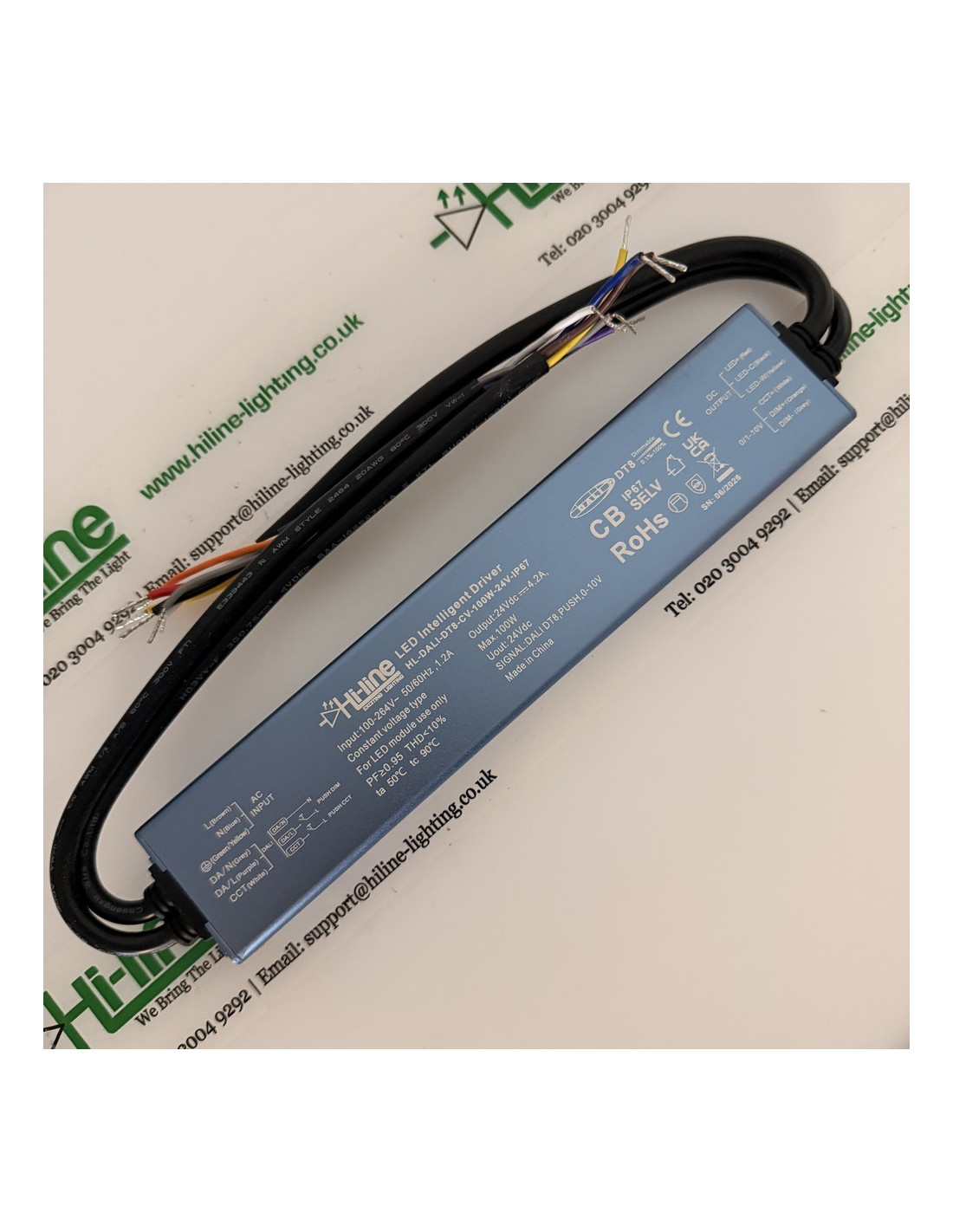

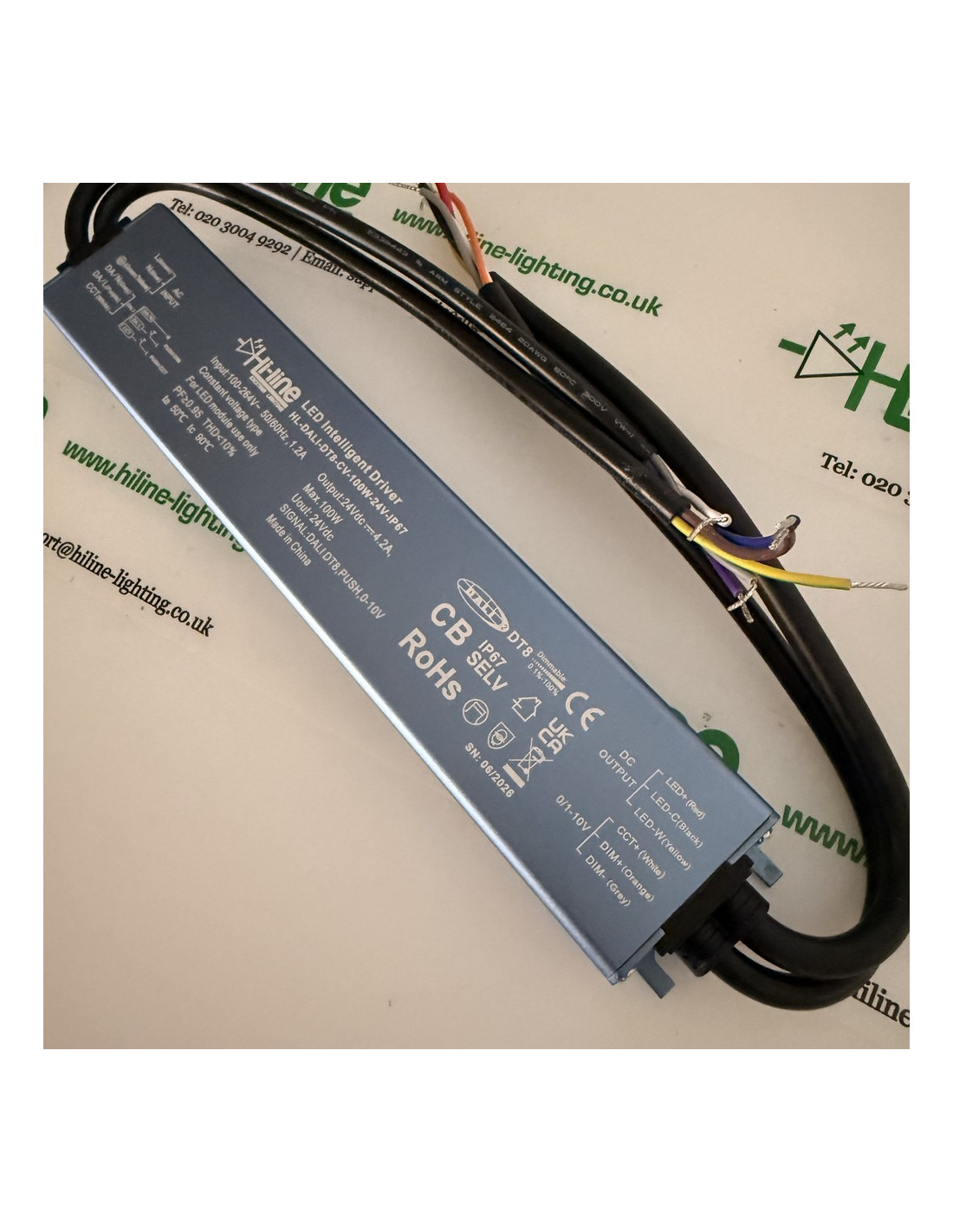

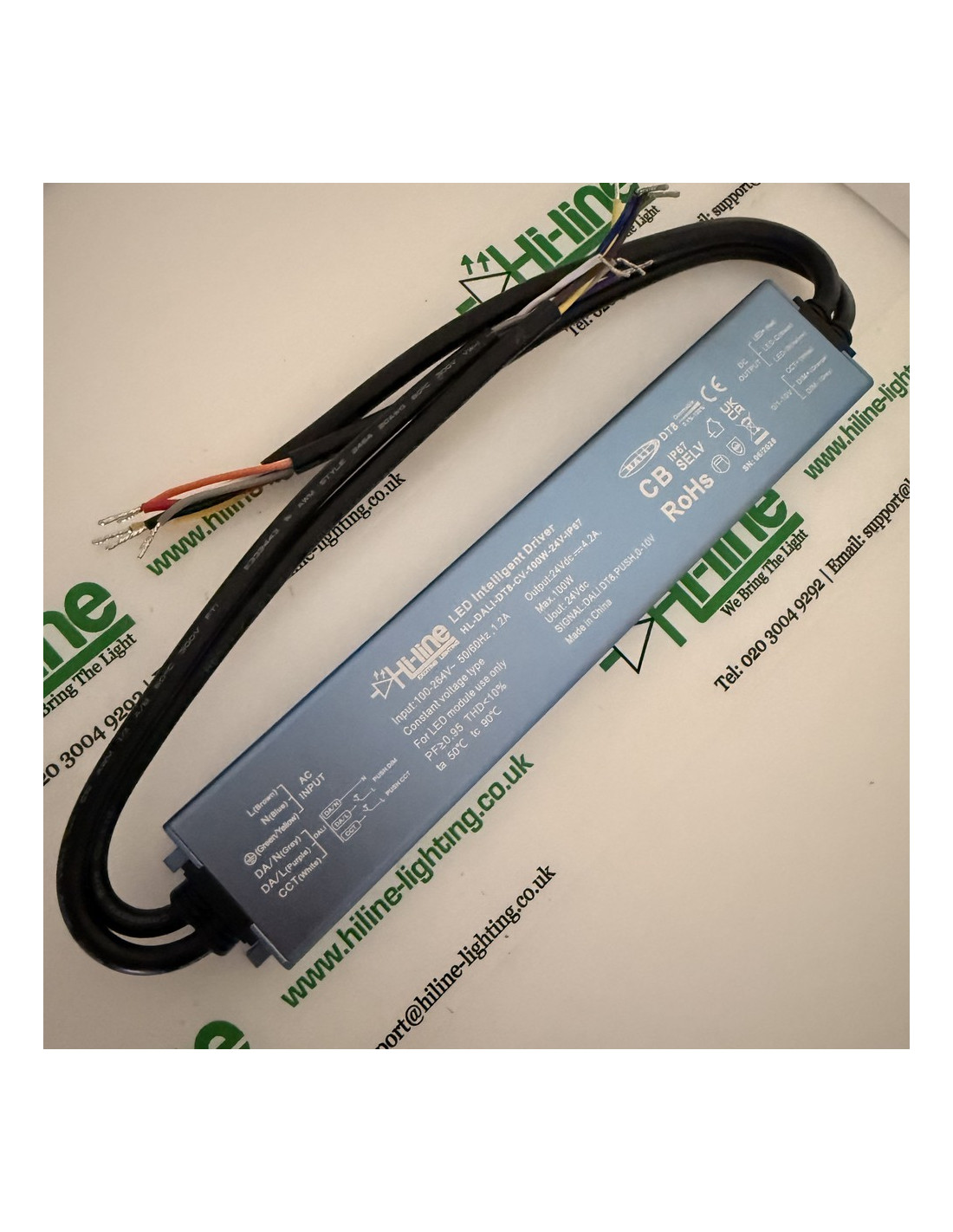

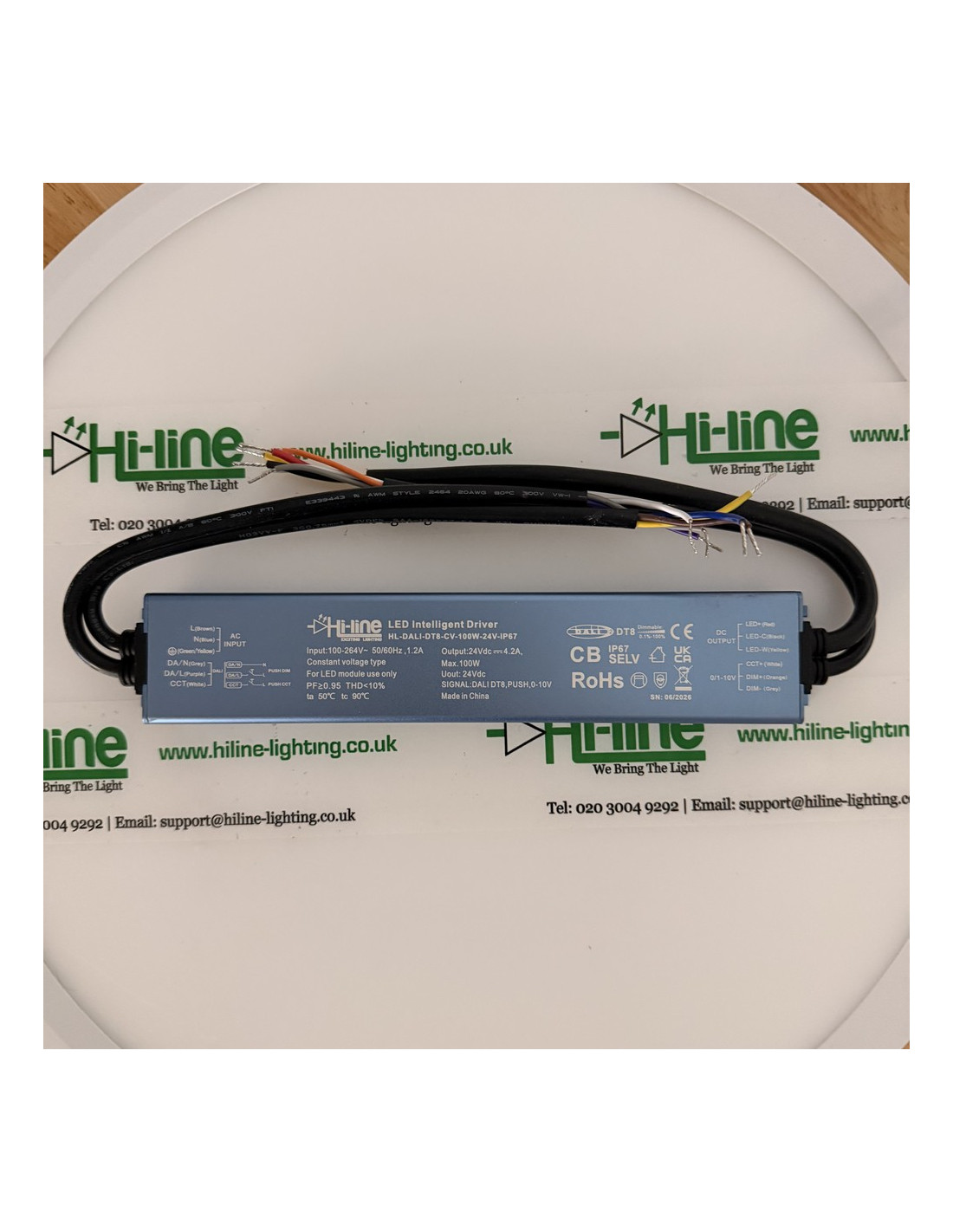

HL-DALI-DT8-CV-100W-24V-IP67 ist ein 100-W-Konstantspannungs-Treiber für 24-V-LED-Streifen. Der 24-V-Ausgang liegt bei 24 V DC ± 0,6 V, höchstens 4,2 A und höchstens 100 W, belastbar von 0 W bis 100 W. Zwei unabhängige SELV-Kanäle teilen sich eine dreiadrige LED-Leitung mit gemeinsamer Anode. Das Gehäuse ist IP67, 317 × 35 × 18 mm. Das Gewicht beträgt 465 g ± 10 g.
DT6 ist der Dimmbetrieb für einen einfarbigen Streifen: der Bus stellt die Helligkeit ein. DT8 ist der Tunable-White-Betrieb: dieselbe DALI-2-Ansteuerung stellt Helligkeit und Farbtemperatur gemeinsam ein. Der Farbtemperaturbereich ist 2700 K bis 6500 K. Der Treiber ist auf konstante Leistung ausgelegt, sodass die Helligkeit bei einer Änderung der Farbtemperatur gleich bleibt.
Steuereingänge
Der Treiber nimmt die folgenden Steuereingänge an.
| DALI-2 DT6 | Helligkeit für einen einfarbigen Streifen |
|---|
| DALI-2 DT8 | Helligkeit und Farbtemperatur gemeinsam, 2700 K bis 6500 K |
|---|
| 0–10 V | Analoge Spannung |
|---|
| 1–10 V | Analoge Spannung |
|---|
| Push DIM und Push CCT | Taster |
|---|
Sind DALI und Push DIM/CCT gleichzeitig angeschlossen, liest der Treiber zuerst DALI und danach Push DIM/CCT. Für 0–10 V und 1–10 V ist keine Priorität angegeben. Bei Gleichspannung an der Versorgung wirkt die Dimmung nicht. Der Ausgang ist PWM mit 4000 Hz, ohne Stroboskop. Diese 4000 Hz liegen im Bereich der Hochfrequenz-Ausnahme nach IEEE 1789. Die Flickerkurve markiert diese Ausnahme ab 3125 Hz, und der eingetragene Punkt liegt bei 3500 Hz. Der Dimmbereich ist 0–100 %, Start und Dimmtiefe liegen bei 0,1 %.
Dieser Treiber ist kein Phasenanschnitt- oder Phasenabschnitt-Dimmer für die Netzspannung. Phasenanschnitt und Phasenabschnitt sind keine Steuereingänge.
Push DIM und Push CCT
Jede Funktion arbeitet mit einem Taster.
Push DIM. Ein kurzer Druck schaltet ein oder aus. Ein langer Druck dimmt stufenlos. Der nächste lange Druck kehrt die Richtung um. Beim Einschalten geht die Helligkeit auf den zuletzt eingestellten Wert zurück.
Push CCT. Ein kurzer Druck schaltet die Farbtemperatur in Stufen. Ein langer Druck ändert die Farbtemperatur stufenlos, und der nächste lange Druck kehrt die Richtung um. Ein kurzer Druck auf den Push-DIM-Taster stellt Helligkeit und Farbtemperatur auf die zuletzt eingestellten Werte zurück.
Die Anzahl der Farbtemperaturstufen ist nicht angegeben, ebenso wenig einzelne Kelvinwerte. Der Arbeitsbereich bleibt 2700 K bis 6500 K.
Ausgangsleitung

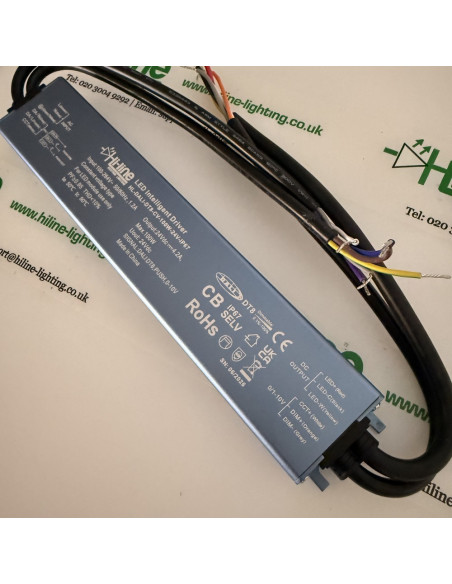

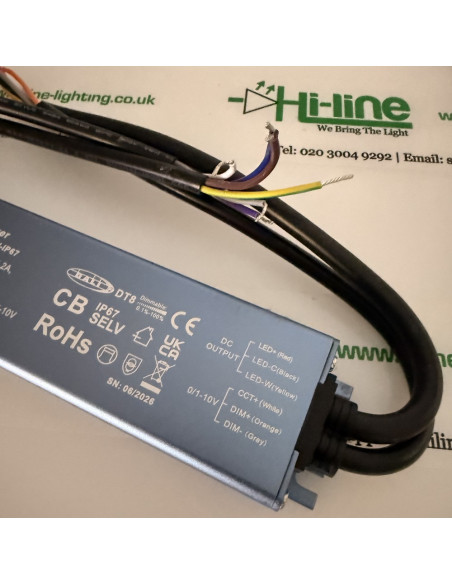

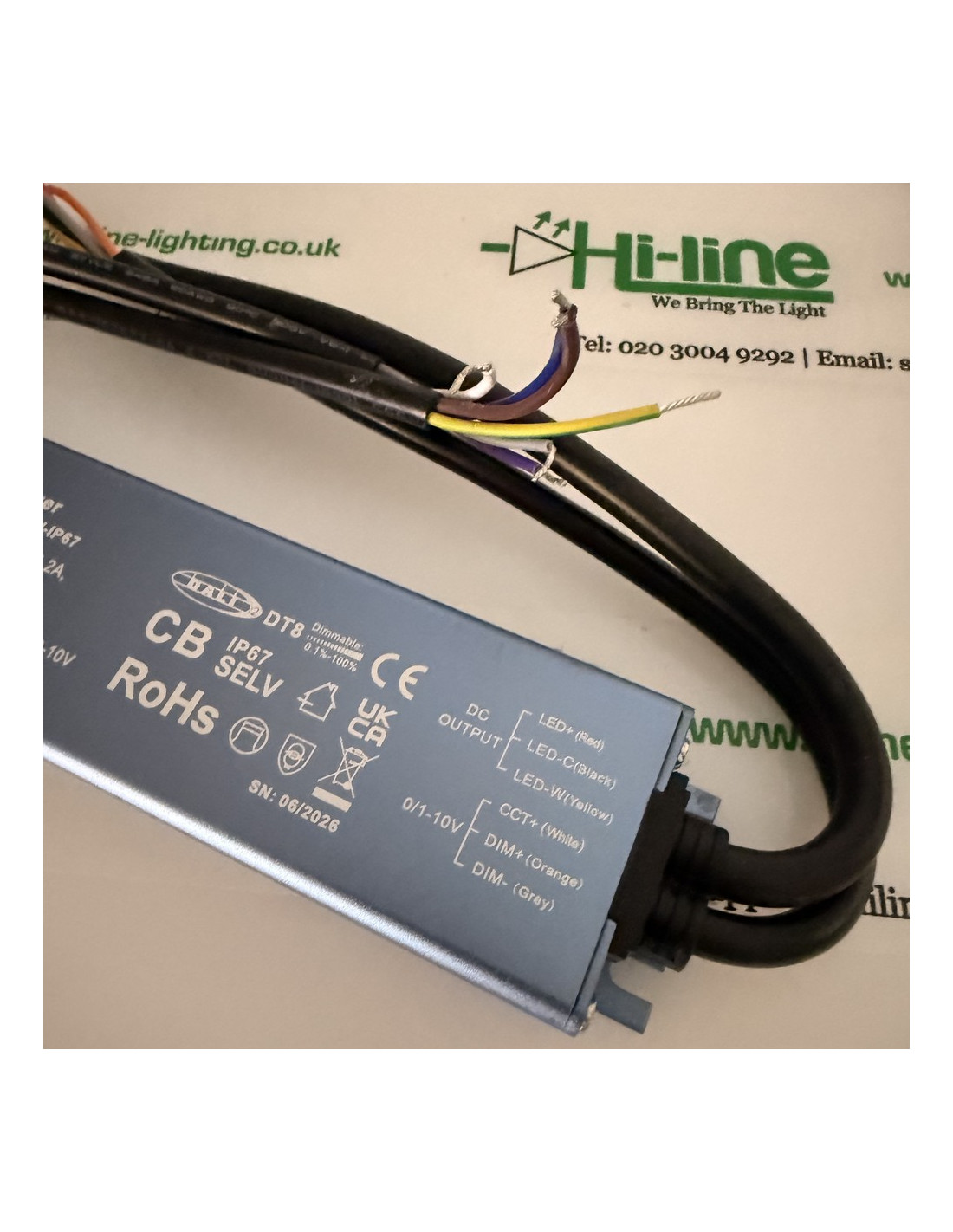

Die LED-Leitung ist dreiadrig, gemeinsame Anode, für einen Tunable-White-Streifen. Warm und kalt sind die beiden SELV-Kanäle. Dimmen läuft von 0–100 %, die Farbtemperatur von 2700 K bis 6500 K. Die Zeichnung im Datenblatt zeigt eine ältere Adernbelegung. Maßgeblich sind die Farben, die auf dem Gehäuse aufgedruckt sind.
| LED+ | Rot, gemeinsames Plus |
|---|
| LED− kalt | Schwarz, Aufdruck LED-C |
|---|
| LED− warm | Gelb, Aufdruck LED-W |
|---|
| 0–10 V / 1–10 V | CCT+ weiß, DIM+ orange, DIM− grau |
|---|
| LED-Leitung | 0,75 mm², dreiadrig, 250 mm |
|---|
Übrige Leitungen

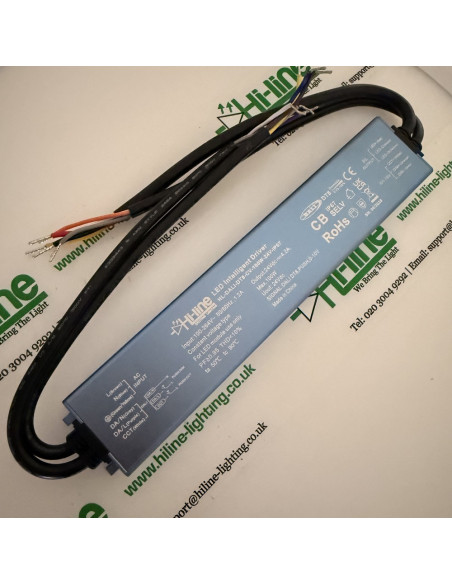

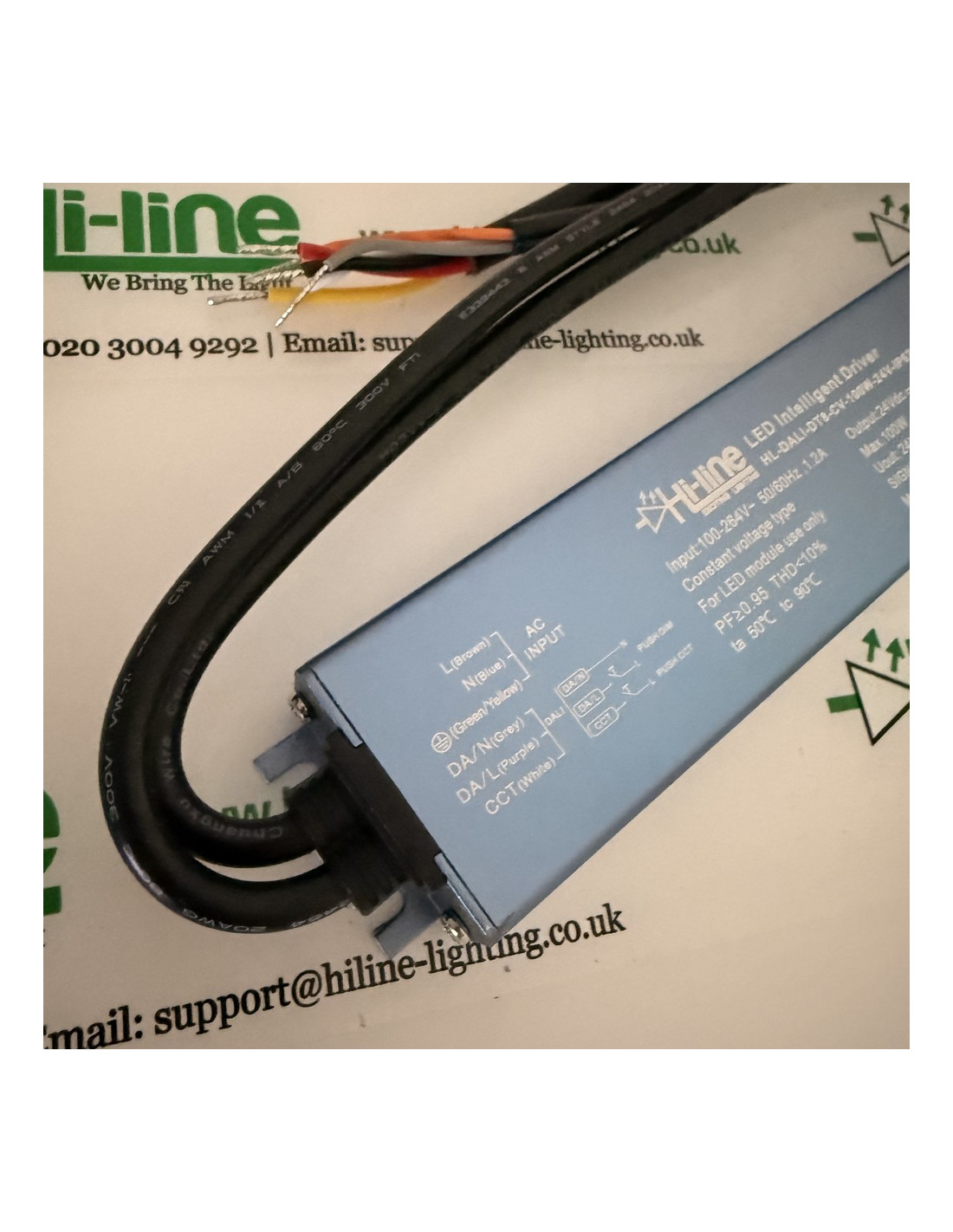

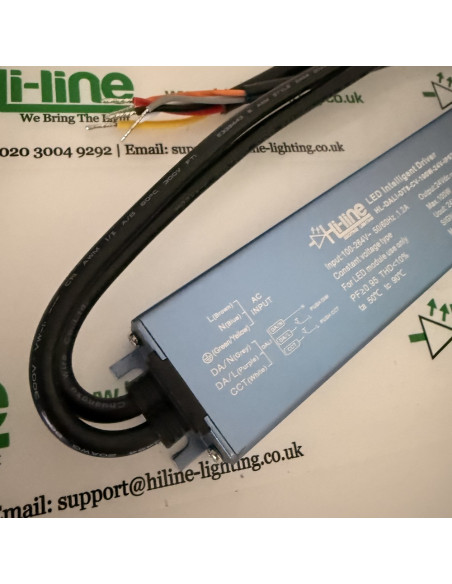

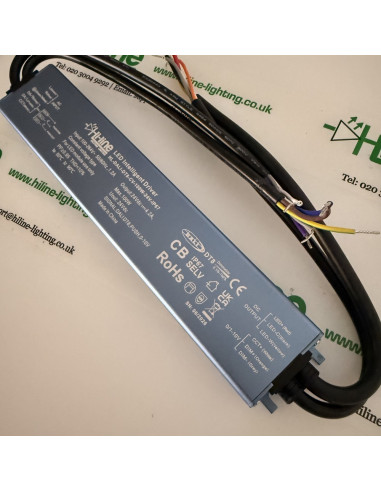

Netzleitung, DALI/DIM-Leitung und LED-Leitung sind jeweils 0,75 mm², dreiadrig und 250 mm lang. DALI tritt an der Eingangsseite aus. Die Adern für 0–10 V und 1–10 V treten an der Ausgangsseite aus, in den Farben der Tabelle oben.
| Netz | 0,75 mm², dreiadrig, 250 mm. Braun Außenleiter, blau Neutralleiter, grün/gelb Schutzleiter. |
|---|
| DALI | 0,75 mm², dreiadrig, 250 mm. DA/L violett, DA/N grau, CCT weiß. |
|---|
Außenleiter, Neutralleiter und Schutzleiter kommen an die Versorgung. Das DALI-Paar ist für eine DALI-Linie. Die Taster liegen an den Push-DIM- und Push-CCT-Klemmen der Eingangsseite. Das Signal 0–10 V und 1–10 V liegt an den weißen, orangefarbenen und grauen Adern der Ausgangsseite. Last und Steuerart gehören zur Installation.
Gehäuse
Außenmaß 317 × 35 × 18 mm (Länge × Breite × Höhe). Befestigungsabstand 295 mm. Gewicht 465 g ± 10 g.
Die angegebene Anwendung ist Innenbeleuchtung in Leuchten der Schutzklasse I, II und III. Die Gehäuseschutzart ist IP67.

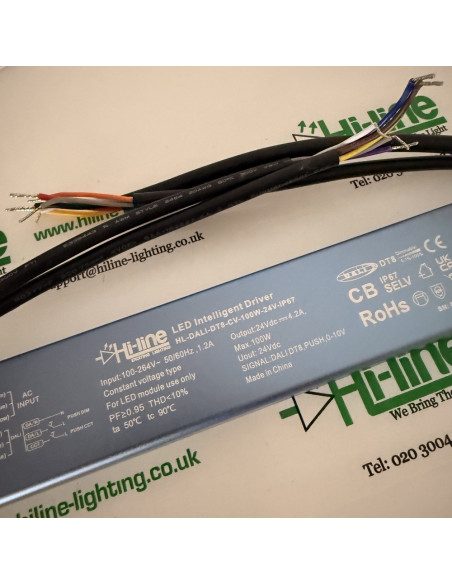

Technische Daten
| Ausgangsspannung | 24 V DC ± 0,6 V |
|---|
| Ausgangsstrom | höchstens 4,2 A |
|---|
| Ausgangsleistung | höchstens 100 W, Bereich 0 W bis 100 W |
|---|
| Kanäle | Zwei unabhängige SELV-Konstantspannungskanäle, gemeinsame Anode |
|---|
| Restwelligkeit und Rauschen | ≤ 240 mV |
|---|
| PWM-Frequenz | 4000 Hz |
|---|
| Dimmen | 0–100 %, Start und Tiefe 0,1 %, ohne Stroboskop |
|---|
| Farbtemperatur | 2700 K bis 6500 K, konstante Leistung |
|---|
| Netzeingang | 100–264 V AC, 50/60 Hz |
|---|
| Eingangsstrom | 1,2 A bis 0,4 A |
|---|
| Leistungsfaktor | größer als 0,96 bei 230 V AC und Volllast |
|---|
| THD | höchstens 10 % bei 230 V AC und Volllast |
|---|
| Wirkungsgrad | typisch 93 %. Die Kurve ist bei 230 V AC, 50 Hz, von 50 % Last bis 100 % Last gezeichnet |
|---|
| Standby | unter 0,5 W, ERP |
|---|
| Einschaltstrom | Kaltstart typisch 50 A bei 230 V AC |
|---|
| Stoßspannung | Außenleiter gegen Neutralleiter, 2 kV |
|---|
| Ableitstrom | höchstens 0,5 mA |
|---|
| Umgebungstemperatur | ta −25 °C bis 50 °C |
|---|
| Gehäusetemperatur | tc höchstens 90 °C |
|---|
| Temperatur-Lastkurve | Die Kurve bei 230 V hält Volllast bis 50 °C Umgebung. Oberhalb von 50 °C wird die zulässige Last reduziert. Die Kurve bei 115 V beginnt die zulässige Last bei einer niedrigeren Umgebungstemperatur zu reduzieren als die Kurve bei 230 V |
|---|
| Betriebsfeuchte | 20–95 % r. F., nicht kondensierend |
|---|
| Lagerung | −40 °C bis 80 °C, 10–95 % r. F. |
|---|
| Schwingung | 10–500 Hz, 2 g, 12 Minuten je Zyklus, 72 Minuten entlang X, Y und Z |
|---|
| Prüfspannung | Eingang gegen Ausgang, 3750 V AC |
|---|
| Isolationswiderstand | Eingang gegen Ausgang, 100 MΩ bei 500 V DC, 25 °C, 70 % r. F. |
|---|
| Lebensdauer | bis zu 50.000 Stunden |
|---|
| Gehäuse | IP67. 317 × 35 × 18 mm. Befestigungsabstand 295 mm. Gewicht 465 g ± 10 g |
|---|
Schutz
| Übertemperatur | Schaltet die Ausgangsspannung ab. Rückkehr, wenn das Netz aus- und wieder eingeschaltet wird. |
|---|
| Überspannung | Schaltet den Ausgang ab, wenn die Spannung ohne Last 28 V oder mehr erreicht. Rückkehr, wenn das Netz nach dem Beseitigen der Störung aus- und wieder eingeschaltet wird. |
|---|
| Überlast | Schaltet den Ausgang ab, wenn der Laststrom 110 % oder mehr erreicht. Die Rückkehr erfolgt von selbst. |
|---|
| Kurzschluss | Wird der Kurzschlussschutz ausgelöst, stellt sich der Ausgang nach dem Beseitigen der Störung von selbst wieder her. |
|---|
Sicherheit und EMV
Sicherheit: IEC/EN 61347-1 und IEC/EN 61347-2-13 sowie IS 15885 (Part 2/Sec 13). Störaussendung: EN 55015, EN 61000-3-2 Klasse C, IEC 61000-3-3. Störfestigkeit: EN 61000-4-2, 3, 4, 5, 6, 8, 11 und EN 61547. Flickermessung: IEEE 1789. Der Treiber ist mit CE, CB, SELV, RoHS und UKCA gekennzeichnet.
Die Installation ist Sache einer Elektrofachkraft. Hi-Line liefert den Treiber. Stromkreis, Last und die Wahl des Steuereingangs gehören zur Installation. Das Datenblatt liegt auf dem Reiter Anhänge.
