HL-DMX-HLB-4CH ist eine offene Leiterplatte für Fachleute, die bereits mit DMX512 und mit Konstantstrom-LED-Modulen von 700 mA arbeiten. Es ist kein Controller im Gehäuse. Adresse, Verdrahtung und die Wahl des Netzteils gehören zur Installation.
Die Platine kann keinen LED-Streifen betreiben. Konstantspannungsband, COB-Band, Neonflex und Pixelband sind die falsche Last. Jeder Ausgang liefert fest 700 mA. Ein Streifen an diesen Klemmen kann Streifen und Platine beschädigen.
Eine Platine betreibt ein RGBW-Konstantstrommodul mit 700 mA, eine Farbe je Kanal. Ein zweites Modul darf nicht auf denselben Kanal. Diese Platine ist kein Hochleistungstreiber für mehrere Module.
Ein passendes Beispiel ist das Hi-Line-Modul HL-RGBWWRJ45-12W-BK: eine Platine mit einem Modul. Die Aderfarben stehen auf der Seite des Moduls. Diese Seite gibt keine Belegung für den Netzwerkstecker an.
Das Netzteil ist nicht enthalten. Die Platine nimmt Gleichspannung von 5 bis 36 V an. Die Spannung muss zum Modul passen, und das Netzteil muss 700 mA auf jedem eingeschalteten Kanal liefern können. Schließen Sie keine Netzspannung an diese Platine an.

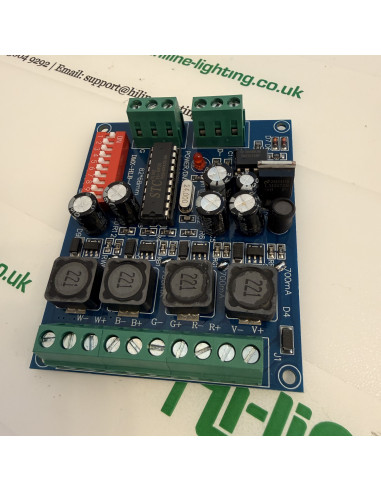

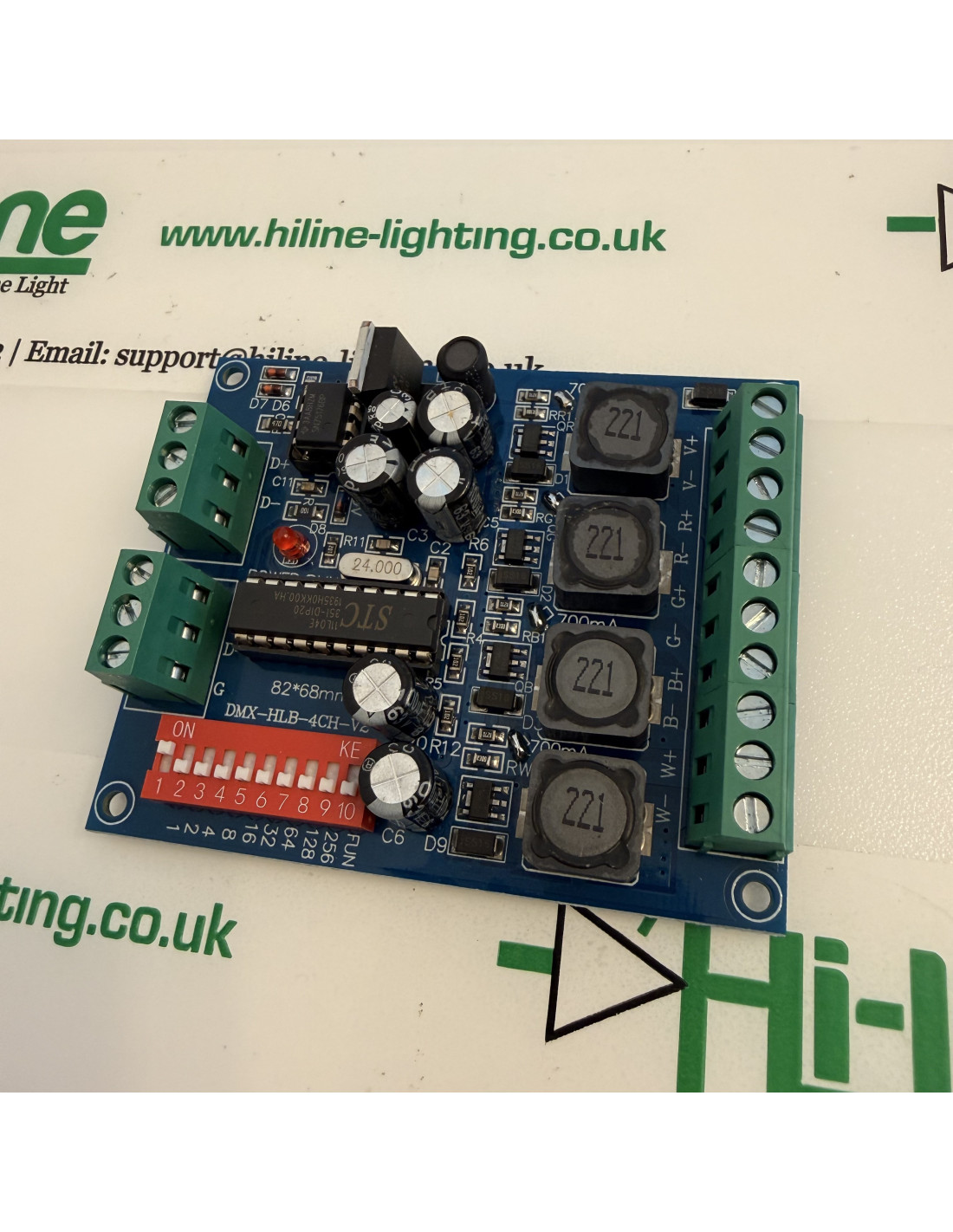

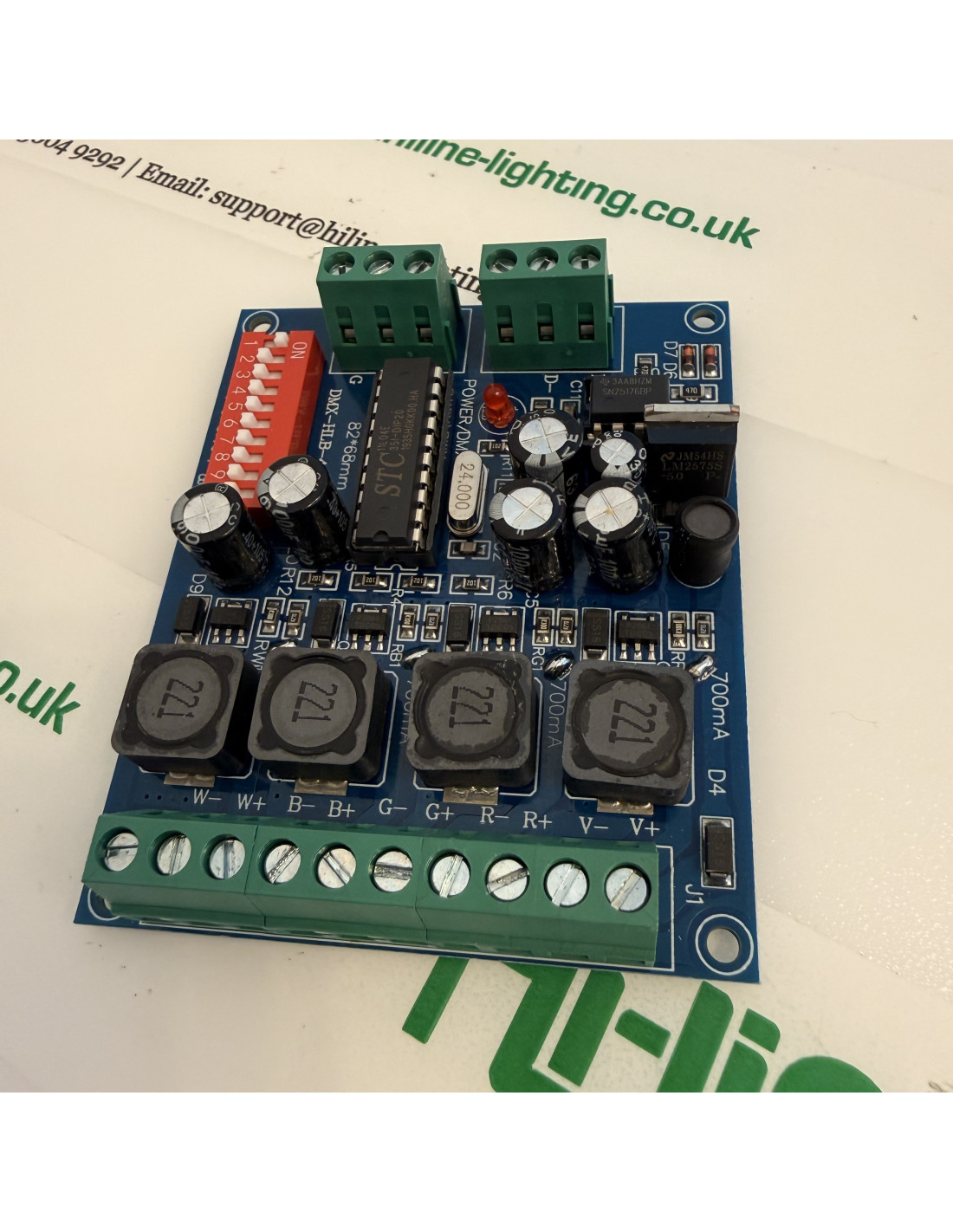

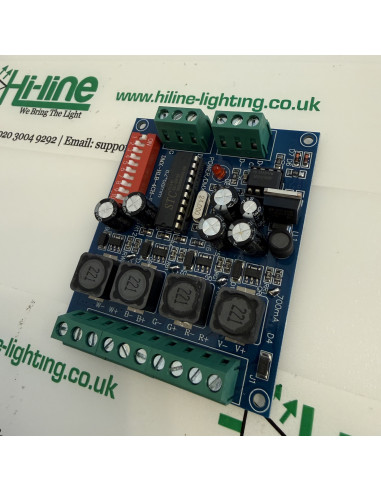

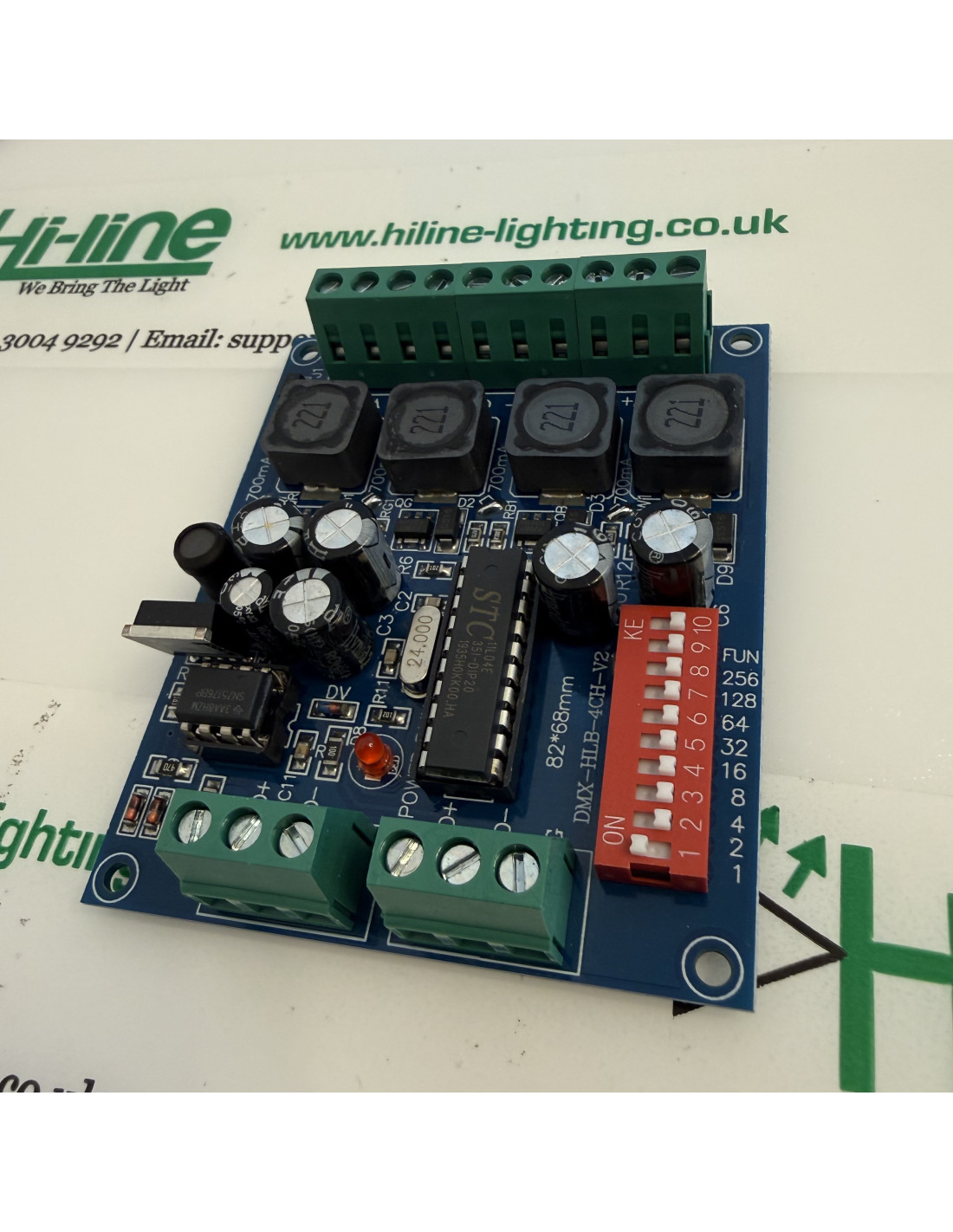

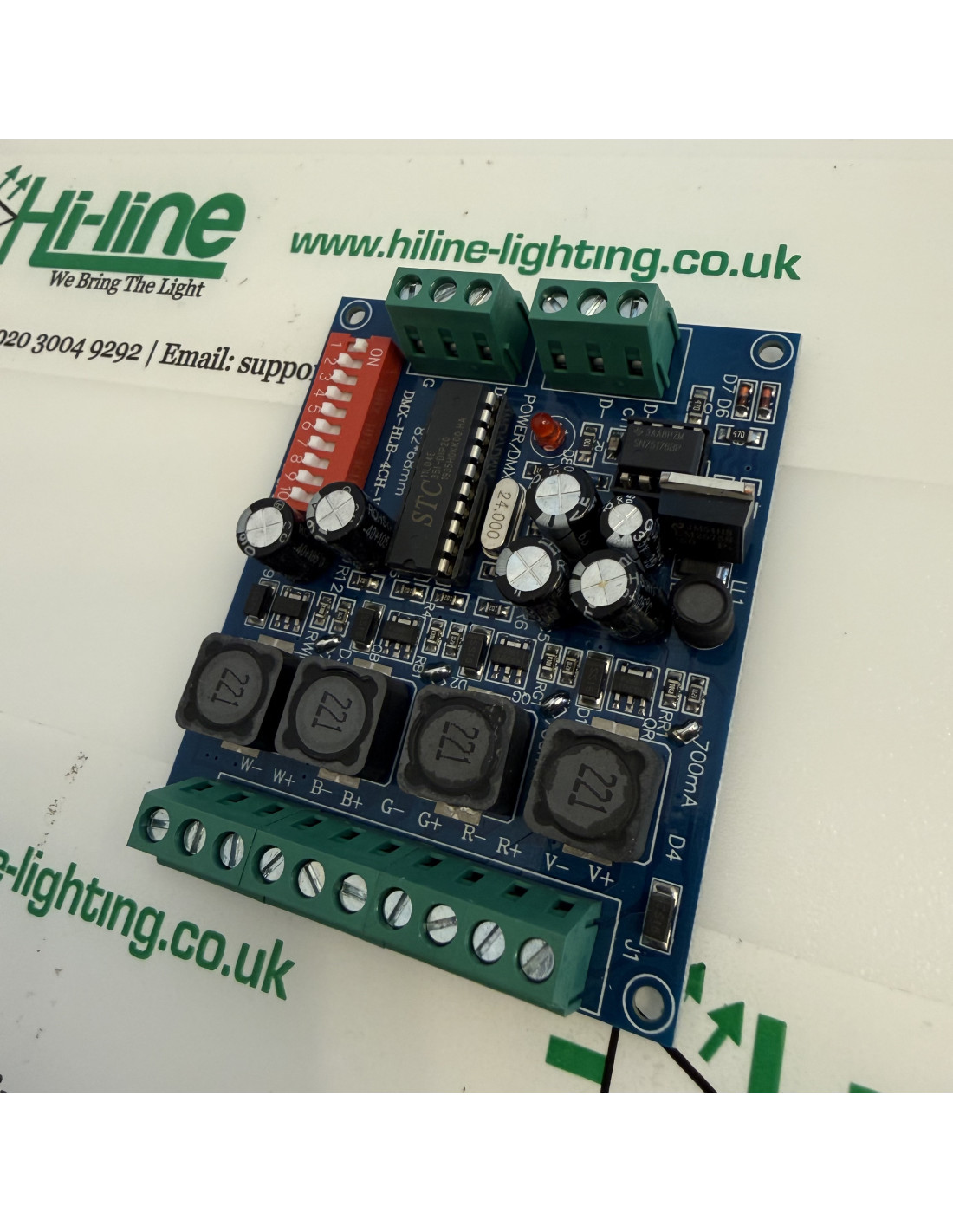

Die Platine belegt vier DMX512-Adressen, beginnend mit der Adresse an den DIP-Schaltern 1 bis 9: Rot, Grün, Blau, dann Weiß. Schalter 10 wählt DMX oder Stand-alone. Die Ausgangsklemmen sind beschriftet: W-, W+, B-, B+, G-, G+, R-, R+, V- und V+. Jede Farbe hat ihr eigenes Plus und Minus. Die DMX-Klemmen sind mit D+, D- und G beschriftet. Schließen Sie die Gleichspannung an die Klemmen V- und V+ an. Folgen Sie den Beschriftungen auf der Platine. Verdrahtung, Adressschalter und die Stand-alone-Farben stehen im englischen Handbuch im Anhang.
Die Platine ist mit 82 × 68 mm gekennzeichnet. Sie ist offen. Bauen Sie sie in ein Gehäuse ein, bevor sie eingeschaltet bleibt. Nicht für nasse Orte und nicht für außen.
Hi-Line nimmt diese Platine nicht in Betrieb. Die Anleitung ist diese Seite und das englische Handbuch im Anhang.
