24V DMX512 RGBW LED-Streifen 5 Meter - 12 mm breit - 60 LEDs/m - 3000K Warmweiß - Direkte DMX-Steuerung

Professioneller 24V DMX512 RGBW LED-Streifen - Direkte Steuerung ohne externen Decoder

Dieser leistungsstarke 5-Meter RGBW LED-Streifen ist für professionelle Lichtinstallationen konzipiert, bei denen eine zuverlässige DMX512-Steuerung erforderlich ist. Im Gegensatz zu herkömmlichen Pixel-Streifen, die externe Controller oder Decoder benötigen, nimmt dieses Band ein standardmässiges DMX512-Signal direkt auf. Es kombiniert volle RGB-Farbmischung mit einem dedizierten hochwertigen 3000K-Warmweiß-Kanal.

Wichtige Merkmale

• Direkte DMX512-Steuerung (differentielles A/B-Signal)
• 10 unabhängig adressierbare Pixel pro Meter (je 100 mm)
• Keine Steuerung einzelner LED-Chips

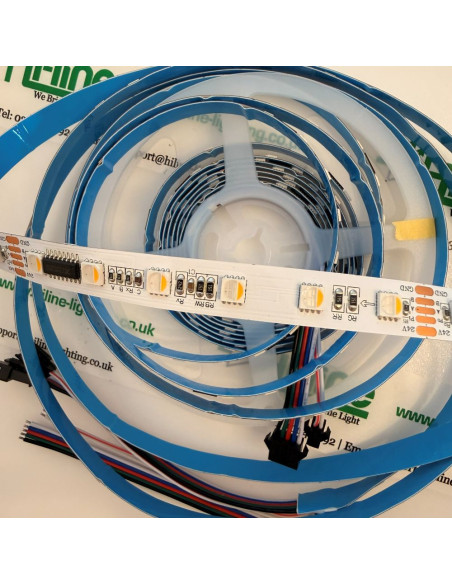

• RGB + dedizierter 3000K-Warmweiß-Kanal
• 60 LEDs pro Meter
• 12 mm breite Platine
• Dual-Signal Breakpoint Continue Transmission
• Schneidbar alle 100 mm (alle 6 LEDs)
• Werkseitige Startadresse: DMX 001 (individuelle Adressierung als kostenpflichtiger Service möglich)
• IP20 (nur für Innenräume)

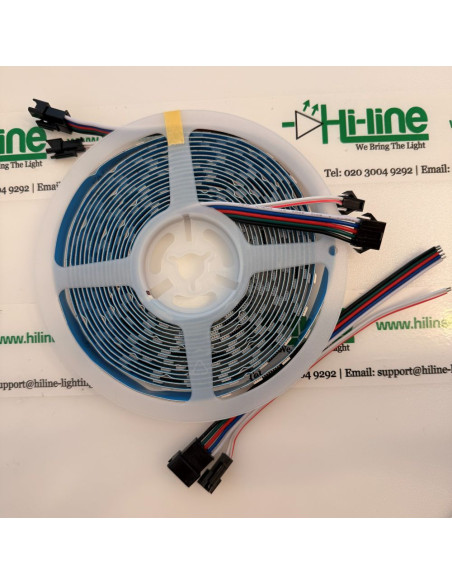

• 5 Meter Länge auf Rolle

Technische Daten

Verdrahtung und Anschlussanleitung

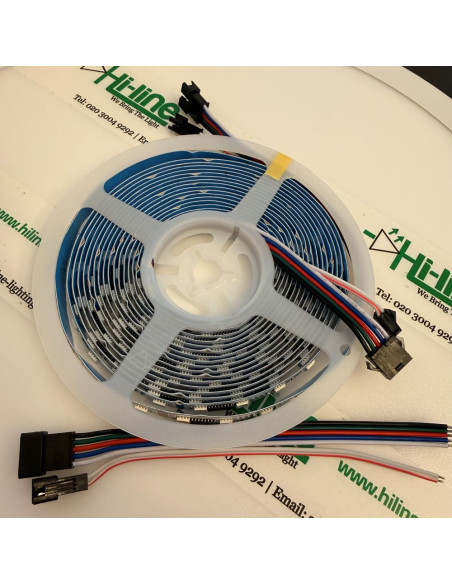

Der Streifen verwendet ein 5-adriges System:

Anschluss an einen standardmässigen DMX512-Controller:

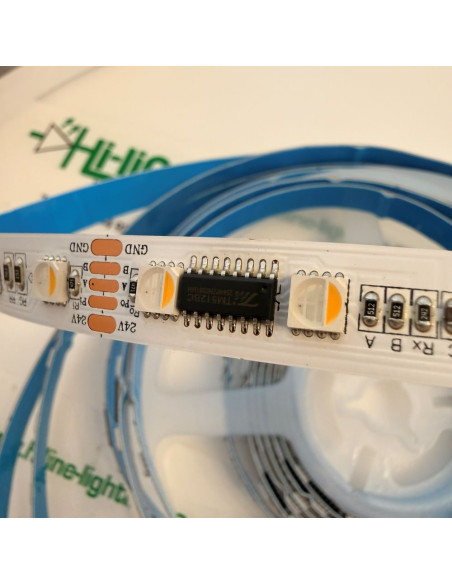

1. Pluspol der 24-V-Stromversorgung an das schwarze Kabel (24V-Pad).
2. Minuspol an das weiße Kabel (GND-Pad).

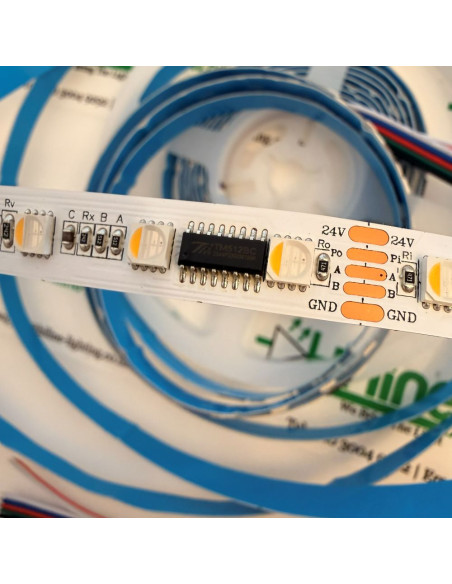

3. DMX-Signal:
   - DMX Data + (plus) / meist XLR Pin 3 -> rotes Kabel (A)
   - DMX Data - (minus) / meist XLR Pin 2 -> blaues Kabel (B)
4. Das grüne Kabel nur für Adressänderung oder bestimmte Verkettungen; im Normalbetrieb oft unangeschlossen.

Verwenden Sie DMX-Kabel mit 110 Ohm Wellenwiderstand. Das differentielle A/B-Signal hält die Signalintegrität auch über längere Strecken.

So funktioniert die Steuerung

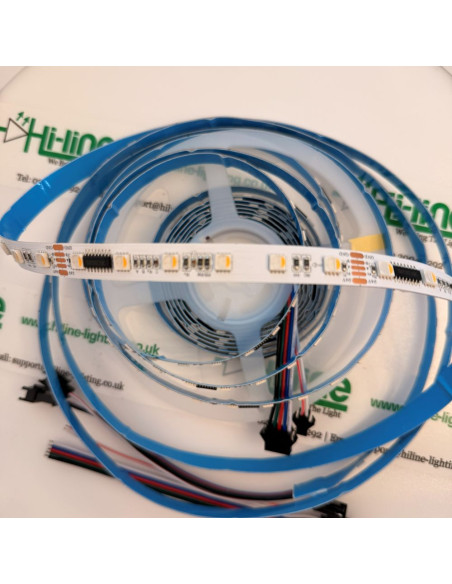

Dieses Band ist Pixelstreifen mit 100-mm-Auflösung, nicht mit Steuerung jedes einzelnen LED-Chips.

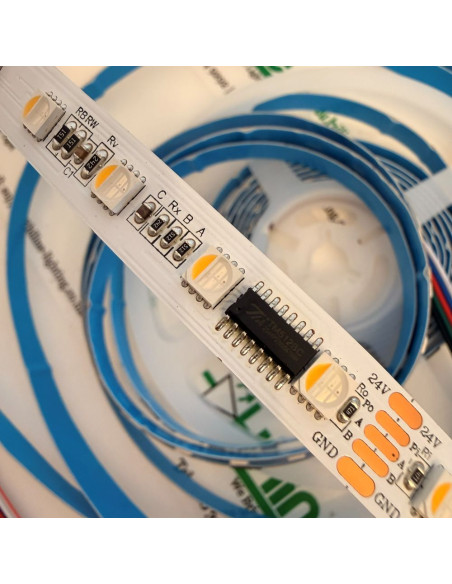

• Jeder 100-mm-Abschnitt (6 LEDs) ist ein Pixel.
• Jedes Pixel belegt 4 DMX-Kanäle: Rot, Grün, Blau und Warmweiß.
• 10 Pixel pro Meter (40 Kanäle pro Meter).
• Eine 5-m-Rolle umfasst 50 Pixel / 200 DMX-Kanäle.
• Die sechs LEDs eines 100-mm-Abschnitts zeigen immer dieselbe Farbe. Einzelne LED-Chips lassen sich nicht getrennt steuern.

Auf einer durchgehenden Rolle schreiben Sie die Startadresse des ersten Pixels (werkseitig 001). Die übrigen 100-mm-Abschnitte übernehmen die folgenden Adressen der Reihe nach (001, 005, 009 usw.). Solange die Rolle zusammenhängt, erhält nicht jeder 100-mm-Abschnitt eine eigene, unabhängig gesetzte Startadresse. Nach dem Zuschneiden kann jedes Teilstück über die grüne Write-Ader mit einem DMX-Adressschreiber eine eigene Startadresse erhalten.

Individuelle DMX-Startadressen (kostenpflichtiger Service)

Die Rollen werden werkseitig mit der Startadresse DMX 001 geliefert, sofern nichts anderes vereinbart wurde. Wenn Sie bestimmte DMX-Startadressen benötigen und nicht über das Wissen, die Geräte oder spezialisierte Controller verfügen, um Adressen selbst zu programmieren, kontaktieren Sie uns bitte.

Wir können die Vorprogrammierung der Startadressen oft als kostenpflichtigen Service anbieten. Das hängt von unserer Verfügbarkeit und Ihrer Bestellmenge ab - es handelt sich nicht um einen Next-Day-Service und ist nicht für den Sofortversand am nächsten Tag vorgesehen. Bitte kontaktieren Sie uns für ein Angebot und teilen Sie uns alle benötigten DMX-Startadressen mit, damit wir Machbarkeit, Preis und Lieferzeit vor der Bestellung klären können.

Dual-Signal Breakpoint Continue Transmission

Wird eine Datenleitung beschädigt, wird das Signal über den zweiten Datenpfad weitergeführt. Ein einzelner Fehlerpunkt stoppt den restlichen Streifen nicht.

Schneiden

Schnitt alle 100 mm (alle 6 LEDs) an den markierten Schnittlinien.

Stromversorgung

• 14,4 W pro Meter - 5-Meter-Rolle ca. 72 W
• Netzteil mit 20-30 % Reserve dimensionieren
• Bei längeren Strecken Spannung an beiden Enden einspeisen
