DMX512 RGBW MR16 LED Downlight-Modul 12W Cree Quad-LED-Chip RGB+WW (3000K), 45°

DMX512 RGBW MR16 LED Downlight-Modul 12W Cree Quad-LED-Chip RGB+WW (3000K), 45° Abstrahlwinkel, schwarzes Aluminiumgehäuse

Dieses RGBW-Modul passt in die meisten Standard-MR16- oder GU10-Fassungen, die für Lampen mit 50 mm Durchmesser ausgelegt sind. Da sich jedoch der Innenraum und die Einbautiefe je nach Leuchtenmodell unterscheiden können, wird empfohlen, vor der Installation eine Kompatibilitätsprüfung durchzuführen.

Abmessungen und Einbauanforderungen

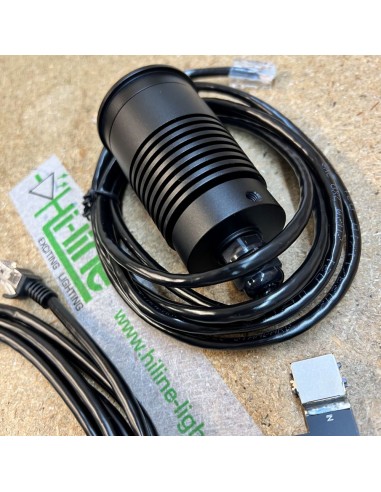

Das Modulgehäuse besteht aus schwarz eloxiertem Aluminium mit integrierten Kühlrippen und misst Ø50 mm x 81 mm (Durchmesser x Höhe). Auf der Rückseite befindet sich eine Kabelverschraubung mit einer Länge von etwa 15 mm, die als Zugentlastung für das vormontierte CAT5-Kabel dient. Um eine sichere Biegung des Kabels innerhalb der Leuchte oder Deckenöffnung zu ermöglichen, sollte ein zusätzlicher Freiraum von ca. 30 mm eingeplant werden.

Insgesamt sollte für die Installation eine Gesamttiefe von ca. 110–115 mm ab der Deckenoberfläche berücksichtigt werden, um sowohl das Modul als auch den Biegeradius des Kabels unterzubringen.

Schutzart: IP20 – nur für den Innenbereich geeignet.

RGBW (RGB+3000K) MR16 LED-Modul, Ø50 mm Durchmesser, betrieben mit 12 Watt Cree LED, „DMX512 ready“.

Hochleistungs-DMX-RGBW-LED-Downlight-Modul mit 12W CREE XML QUAD 4-in-1 integrierter LED, 45° Abstrahlwinkel, IP20, Abmessungen Ø50 x 80 mm.

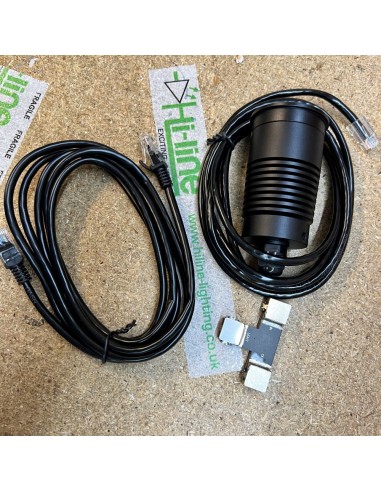

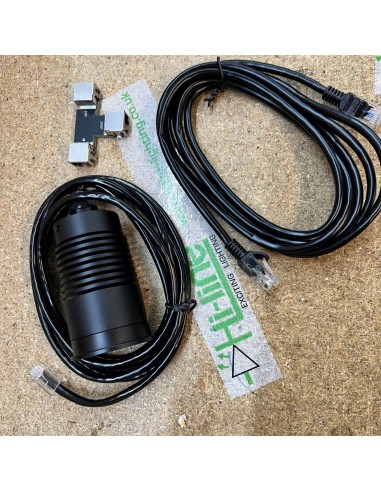

Wird geliefert mit 1,5 m CAT5-Kabel mit RJ45-Stecker, RJ45-T-BOX (3-Wege-Schnellverbinder) sowie 1 m Netzwerkkabel mit Steckverbindern.

Erfordert einen separaten externen DMX512-LED-Controller (Konstantstrom 700 mA, separat erhältlich).

Dieses LED-Modul arbeitet mit Konstantstrom 700 mA und wird montagefertig mit CAT5-Kabel und RJ45-Stecker geliefert – ideal für den schnellen und einfachen Umbau vorhandener MR16- oder GU10-Leuchten. Mit der mitgelieferten T-BOX können Sie mehrere Spots im Daisy-Chain-System direkt an den DMX RGBW 4-Kanal, 1-Zonen-Controller anschließen und über ein DMX512-Gateway in jedes Smart-Home-System integrieren. Dieses Modul ist kein eigenständiger Downlight, sondern erfordert die Einrichtung durch einen professionellen DMX-Installateur.

Installationshinweis:
Die maximale Leistungsaufnahme jedes Moduls beträgt 12 Watt, wenn alle Farben zu 100 % aktiv sind. Das RGBW-Modul hat denselben Durchmesser wie eine Standard-MR16-Halogenlampe. Daher kann es in nahezu jedem MR16- oder GU10-Design verwendet werden, sofern die Tiefe ausreicht. Eine Passprobe wird empfohlen, da einige Leuchtenmodelle möglicherweise nicht kompatibel sind.

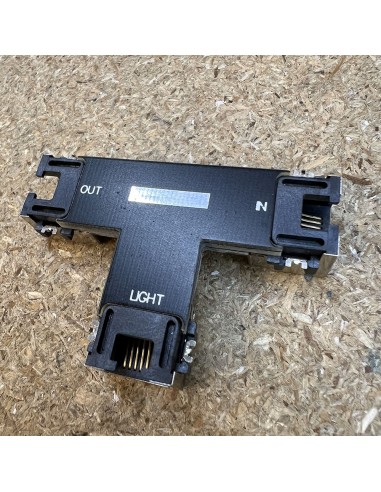

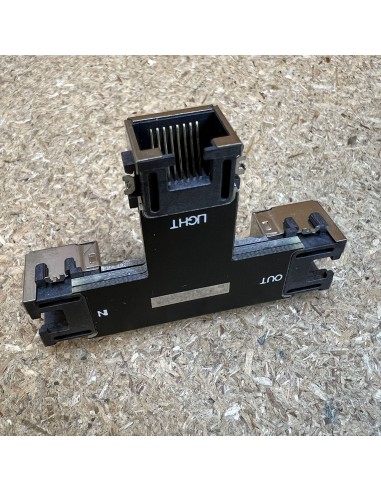

Das Modul arbeitet im Konstantstrombetrieb und wird serienmäßig mit einem 2 m CAT5-Kabel mit RJ45-Stecker sowie einem zusätzlichen 2 m Netzwerkkabel mit Steckverbindern geliefert. Außerdem ist eine Kunststoff-T-BOX im Lieferumfang enthalten, um alle Module über den LED-Controller-Ausgang im Daisy-Chain-Verfahren zu verbinden. Eine hochwertigere T-BOX aus Metall ist gegen Aufpreis erhältlich.

Wenn Sie ein längeres Netzwerkkabel als die mitgelieferte Standardlänge von 2 m (zwischen den T-BOXEN) verwenden möchten, ist es wichtig, den Spannungsabfall zu berechnen. Diese Berechnung bestimmt, wie viele RGBW-Module an jeden Controller angeschlossen werden können.

Weitere Informationen zur Berechnung des Spannungsabfalls finden Sie in diesem Artikel: Link zum Leitfaden für Spannungsabfall-Berechnung.

Bitte beachten Sie folgende Hinweise:

Beim Anschluss eines einzelnen Spotlights sollte dieses direkt an den RJ45-Ausgang des DMX-Controllers angeschlossen werden.

Wenn mehrere Spotlights im Daisy-Chain-System über T-förmige Verbindungsboxen verbunden werden, muss die letzte Verbindung mit einem Spotlight abgeschlossen werden. Es darf kein weiteres Verbindungskabel hinter dem letzten Modul angeschlossen werden, da das System sonst nicht funktioniert.

Für detaillierte Informationen über den Anschluss von RGBW-Modulen, empfohlene Vorgehensweisen und Installationsbeispiele besuchen Sie diesen Artikel: Link zum RGBW-Modul-Verbindungsleitfaden.

Gewicht: 374 g

Lichtstrom (nach Linse):
Rot: 83 lm
Grün: 118 lm
Blau: 22 lm
Weiß: 126 lm

Optionale Abstrahlwinkel: 8° oder 45° (siehe Reiter „Verwandte Produkte“ oder kontaktieren Sie uns)
