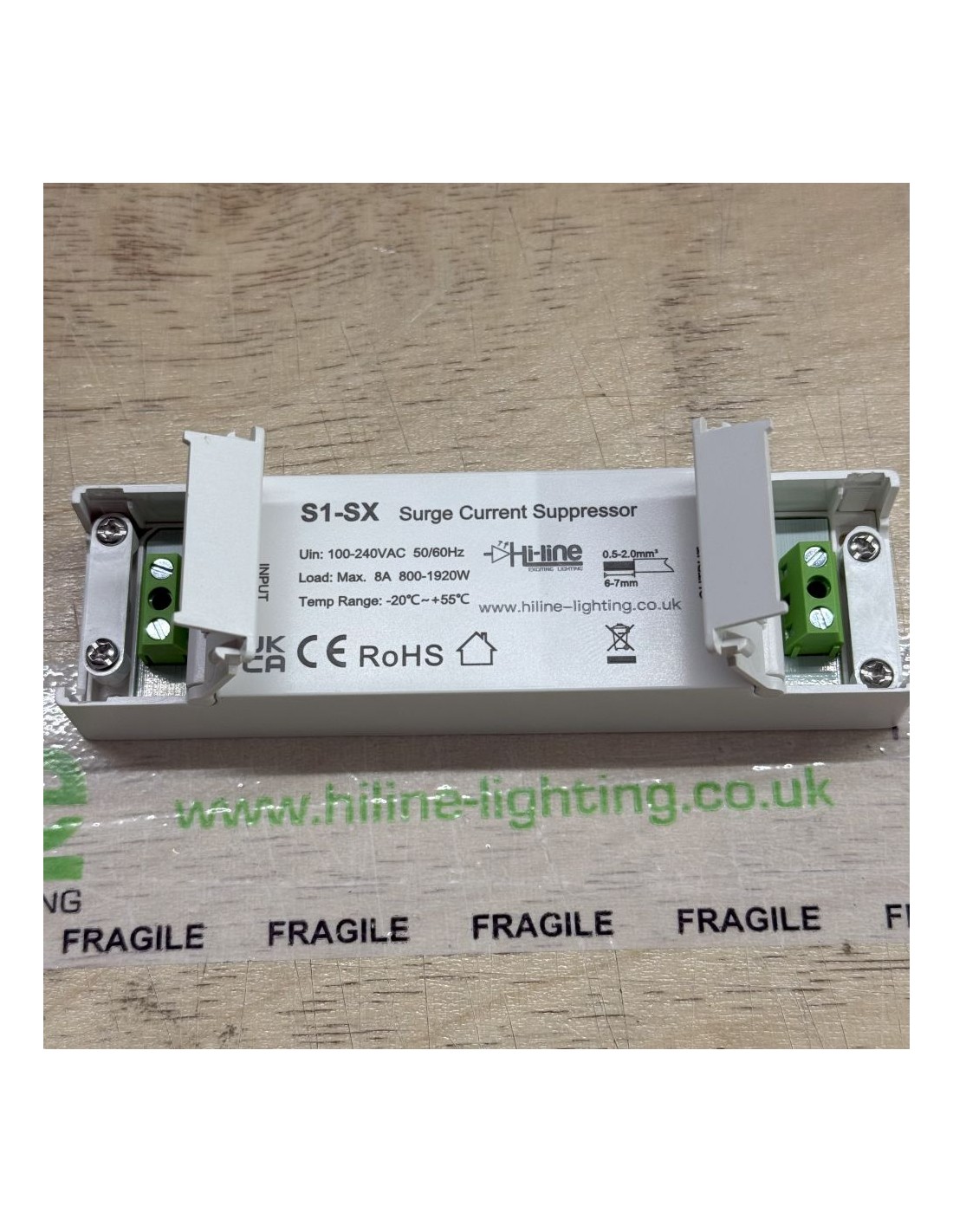

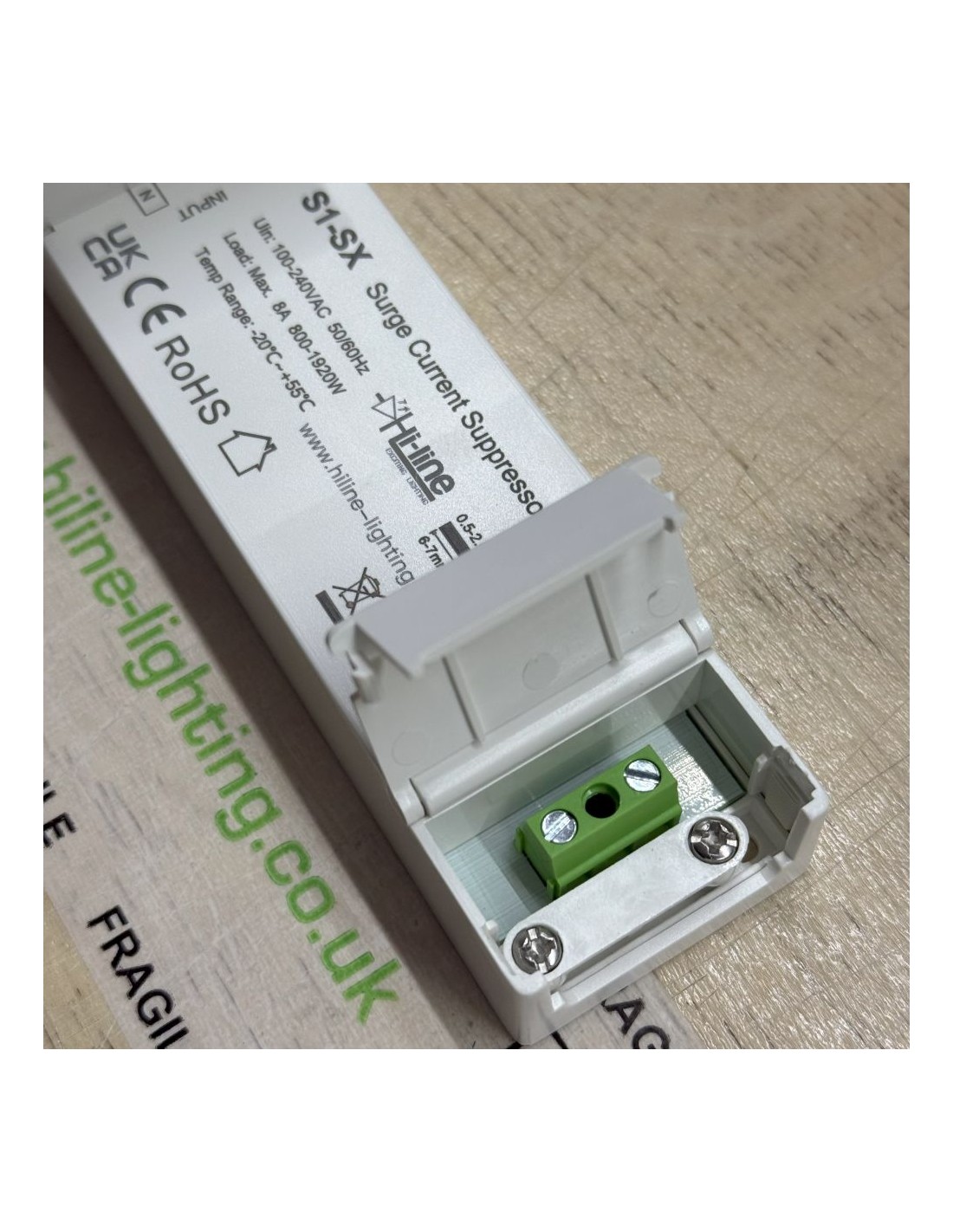

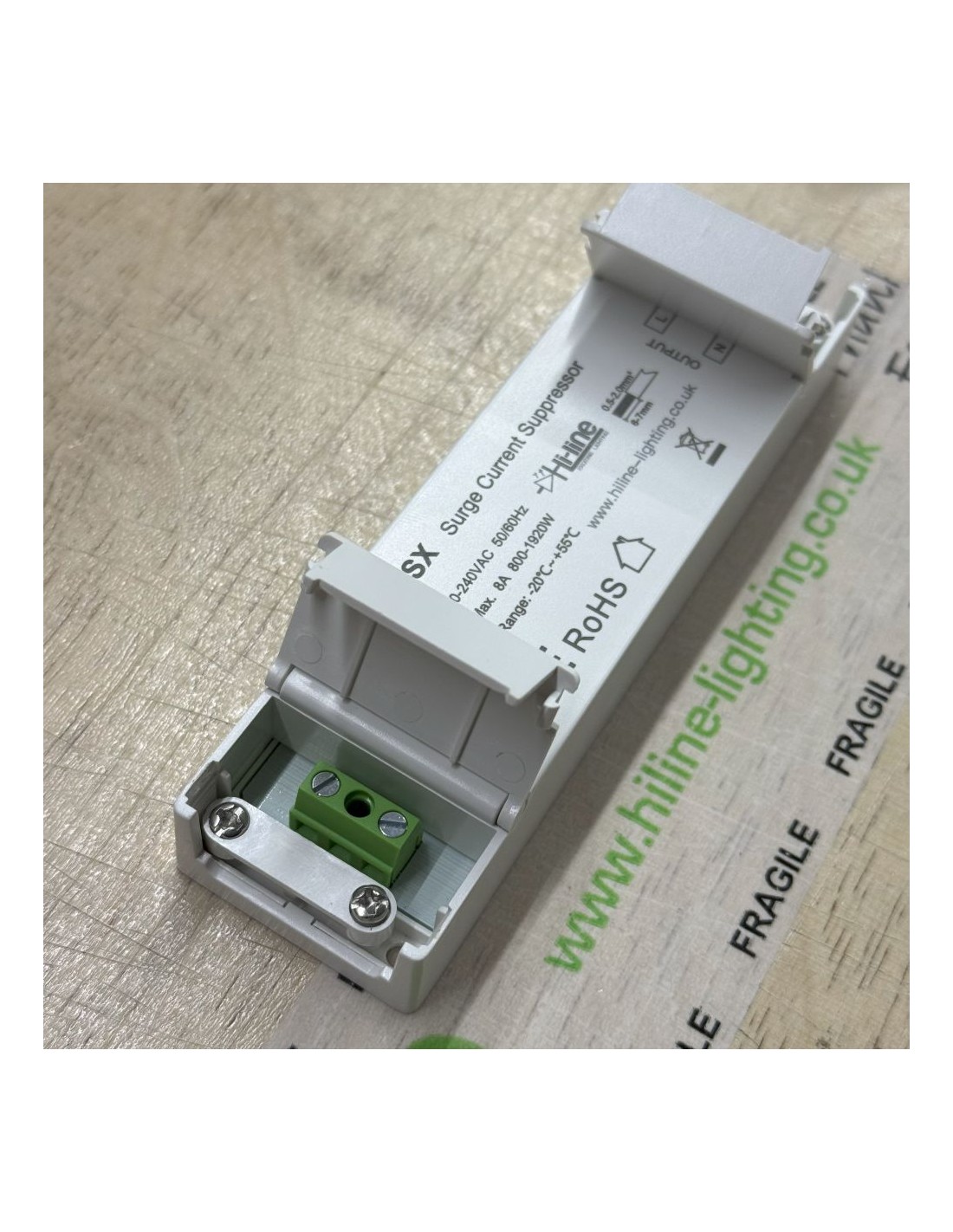

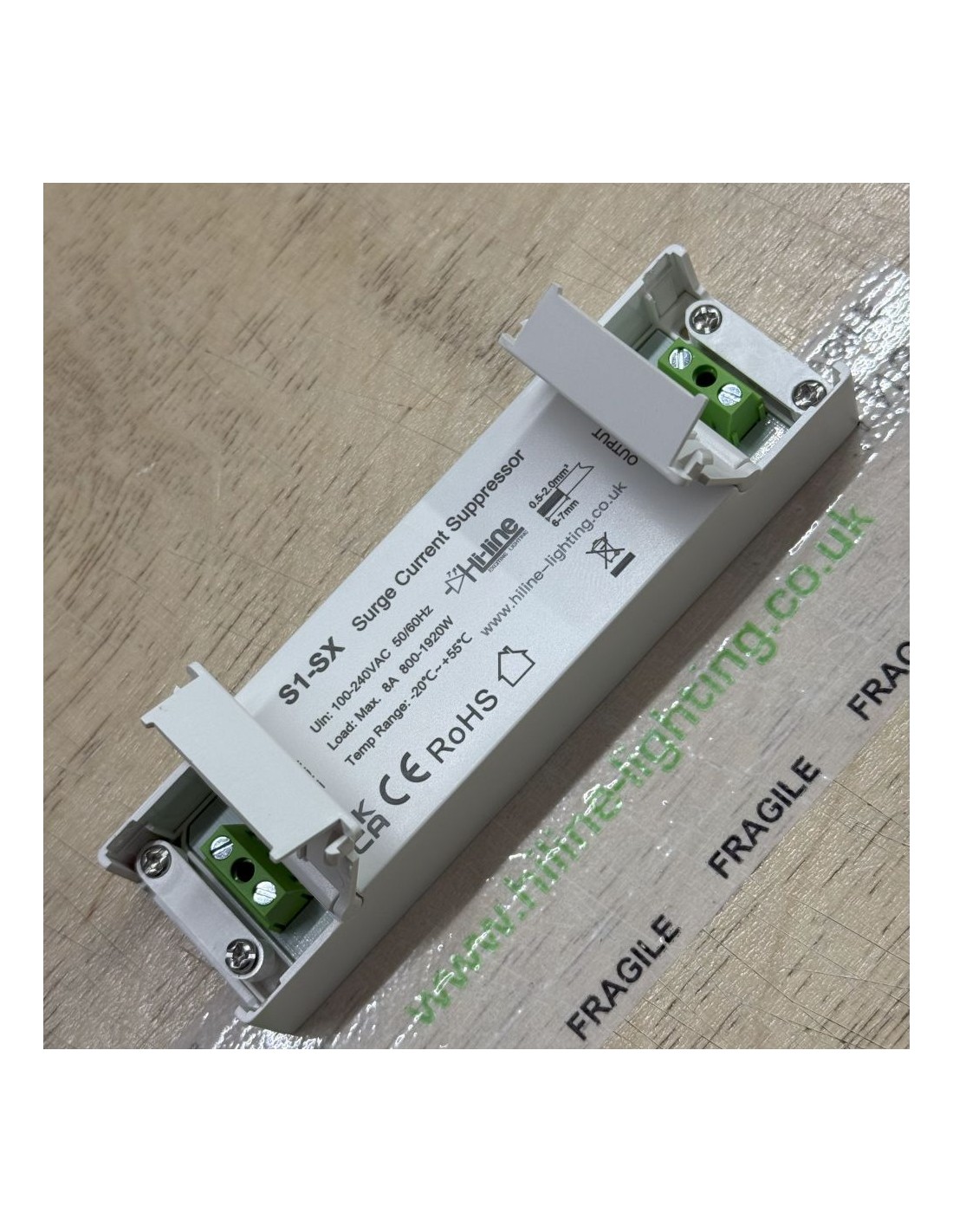

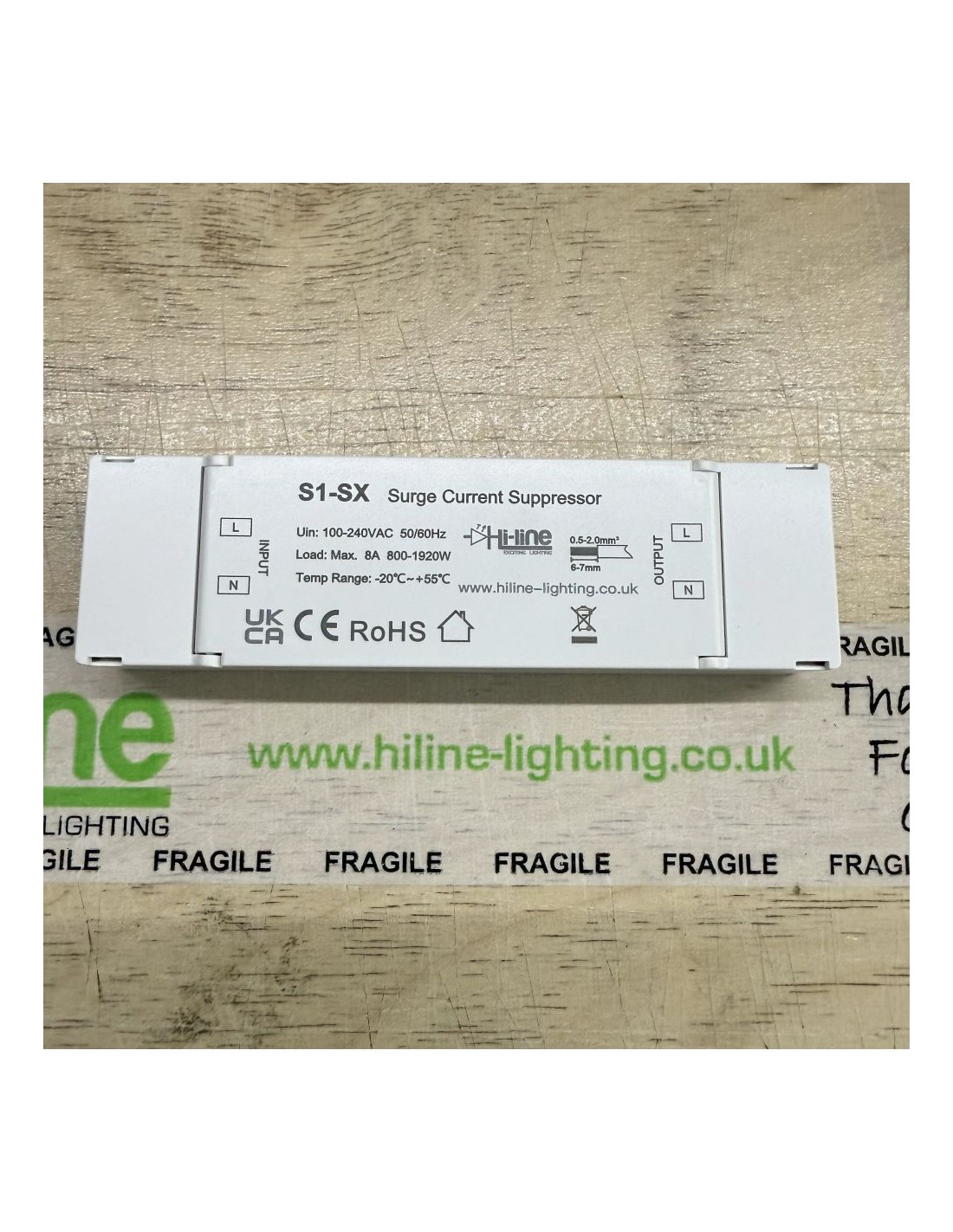

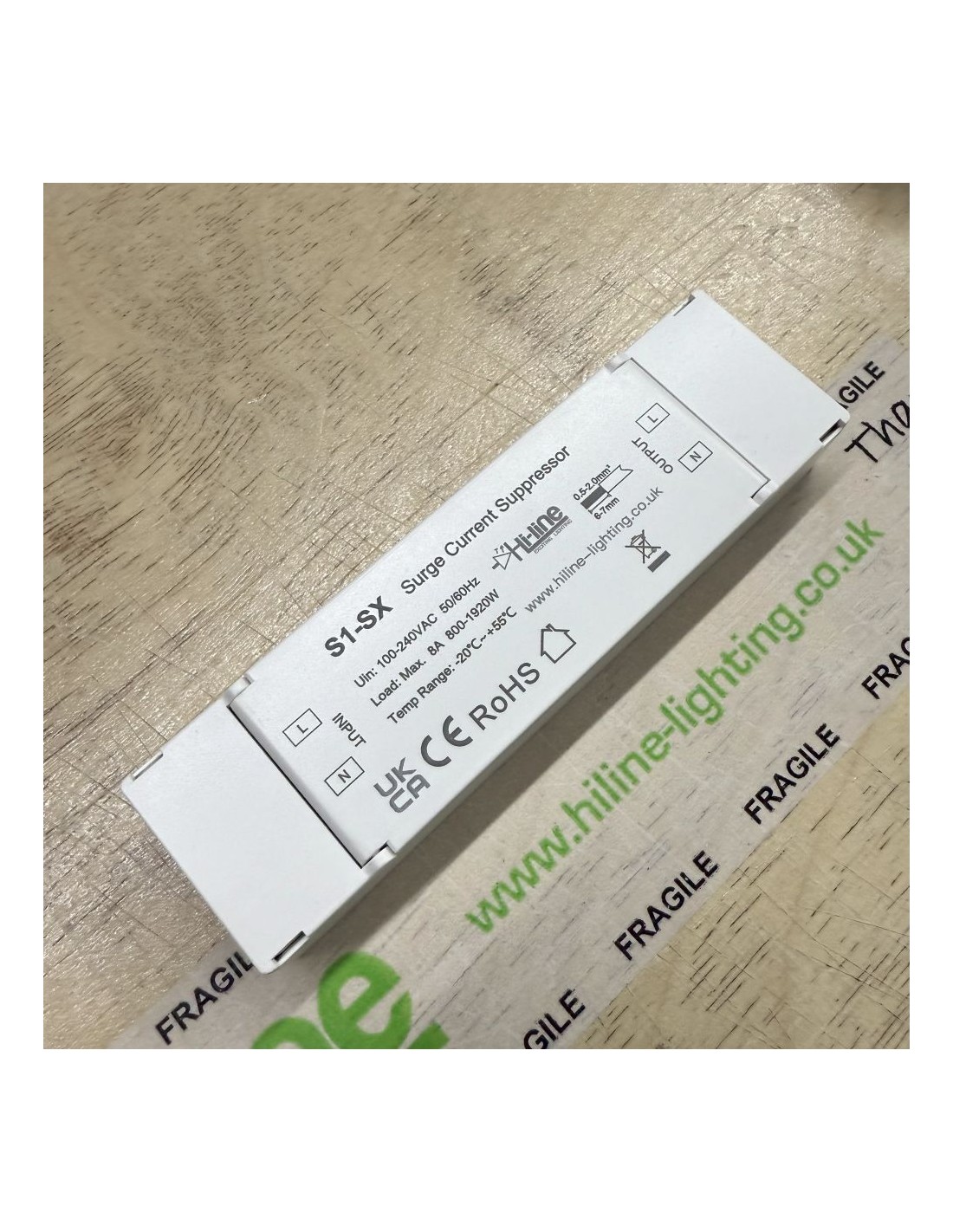

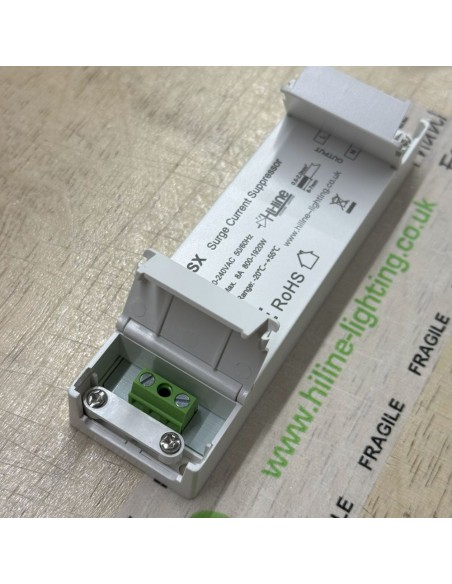

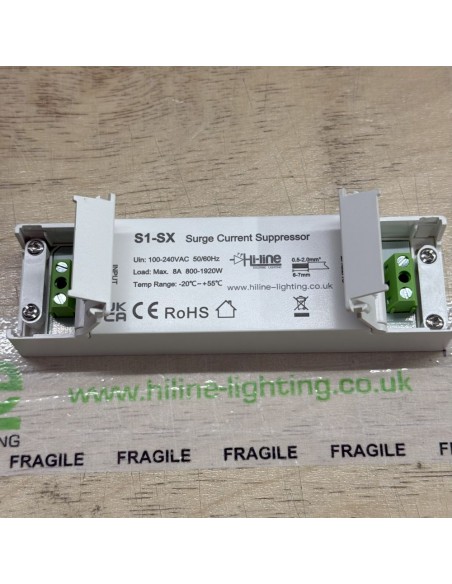

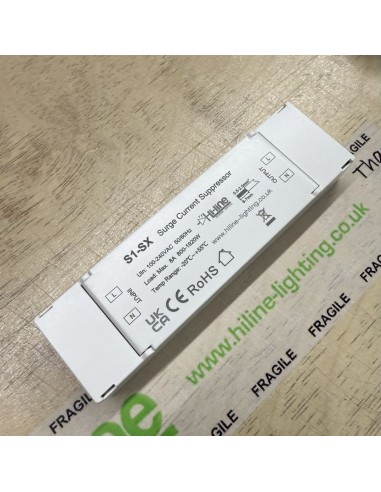

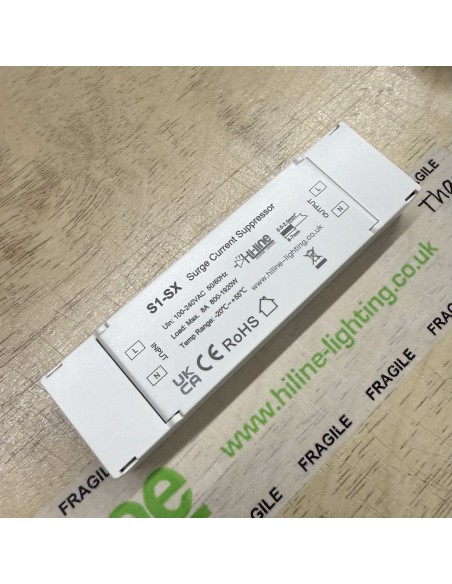

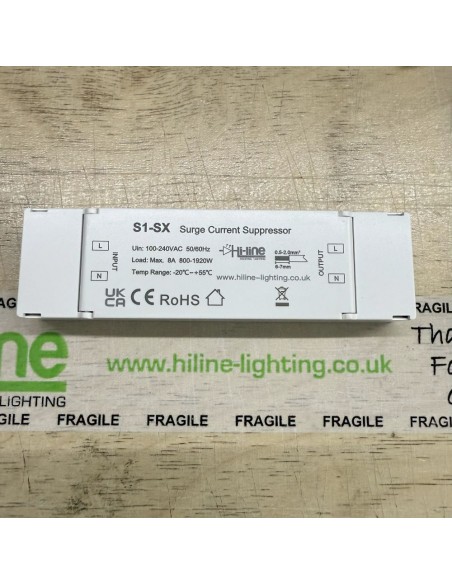

Der HL-S1-SX ist ein Einschaltstrombegrenzer, entwickelt für Netzspannungs-Leuchtmittel wie GU10 sowie für Installationen mit triac-dimmbaren LED-Treibern für Niedervolt-Lasten. Er reduziert den hohen Einschaltstrom, der beim Einschalten entsteht – eine der häufigsten Ursachen für das Auslösen von Sicherungsautomaten (MCB), überlastete Dimmer und verkürzte Lebensdauer von Treibern und Leuchtmitteln.
Beim Einschalten leitet das Gerät den Stromfluss für einen kurzen Moment über interne Hochleistungswiderstände und senkt den Einschaltstrom auf ein sicheres Niveau. Nach wenigen Millisekunden schaltet ein Relais durch und stellt die direkte Stromversorgung her, sodass die angeschlossene Last ohne Einschränkung betrieben wird. Dadurch wird ein zuverlässiger Start und eine lange Lebensdauer der Anlage gewährleistet.
Wenn Ihr MCB beim Einschalten von dimmbaren Leuchtmitteln oder großen LED-Treibern regelmäßig auslöst, ist der HL-S1-SX die einfache und zuverlässige Lösung. Er schützt nicht nur die Treiber und Lasten, sondern entlastet auch den Dimmer selbst vor schädlichen Einschaltströmen.
Kompakt und leicht zu integrieren, eignet sich dieser Einschaltstrombegrenzer für Wohnbereiche, Geschäfte und gewerbliche Beleuchtungsanlagen, bei denen ein störungsfreier Betrieb und lange Lebensdauer erforderlich sind.
Wichtige Merkmale
Reduziert Einschaltstrom und verhindert das Auslösen von MCBs
Schützt Treiber, dimmbare Lasten und Dimmer vor Einschaltstrombelastung
Kompatibel mit GU10, anderen 240V dimmbaren Lampen und triac-dimmbaren LED-Treibern
Relais-Bypass für nahtlosen Betrieb nach dem Einschalten
Integrierte Thermosicherung für zusätzliche Sicherheit
Unterstützt Lasten bis zu 1920W und 8A Gesamtstrom
Standardgarantie 3 Jahre, erweiterbar auf 5 Jahre auf Anfrage
Technische Daten
Eingangsspannung: AC100-240V
Frequenz: 50/60Hz
Arbeitsstrom: Max. 8A
Lastleistung: 800–1920W
Betriebstemperatur: –20°C bis +55°C
Gehäusetemperatur (max.): +85°C
IP-Schutzart: IP20
Abmessungen: L135 × B40 × H23mm
Gewicht: 0,095kg
Garantie: 3 Jahre Standard (optional 5 Jahre auf Anfrage)
Zertifizierungen: UKCA, CE, RoHS, EMC, LVD, RED
Normen: EN 61347, EN 55015, EN 61547, EN 61000, ETSI EN 300/301
Funktionsweise
Im Moment des Einschaltens schaltet der HL-S1-SX automatisch zwei Leistungswiderstände in Reihe, um den Spitzenstrom zu begrenzen. Nach etwa 40ms schaltet das interne Relais auf direkten Durchgang um.
Ein Beispiel: Ohne Schutz kann ein 220V-Kreis beim Einschalten Einschaltströme von bis zu 100A erreichen. Mit dem HL-S1-SX sinkt derselbe Einschaltstrom auf etwa 17A. Das bedeutet weniger Belastung für die Anlage, geringeres Risiko von Auslösungen und längere Lebensdauer für Dimmer und Treiber.
Ein Mikrocontroller (MCU) steuert den Vorgang für präzises Timing, und eine Thermosicherung bietet zusätzliche Sicherheit im Fehlerfall.
Installationshinweise

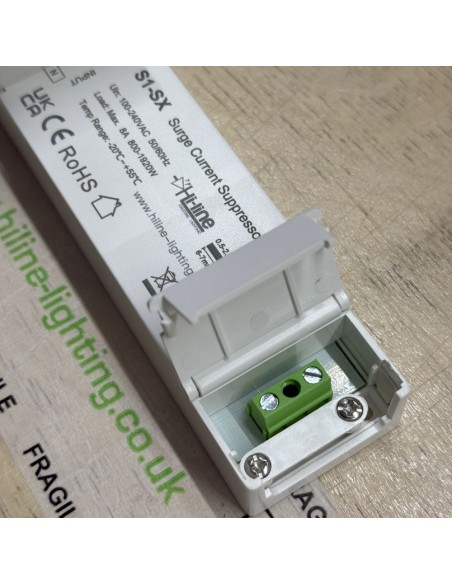

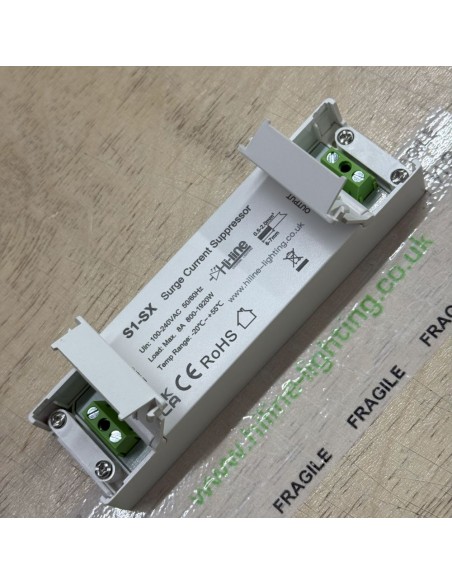

Der Überspannungs- und Einschaltstrombegrenzer wird in Reihe zur Netzversorgung angeschlossen. Er kann vor einer Gruppe von 230V dimmbaren Leuchtmitteln wie GU10-Lampen installiert werden oder zwischen einem Dimmer und den LED-Treibern, die Niedervolt-dimmbare LED-Streifen oder Module versorgen.
Während einzelne Leuchtmittel oder Treiber mit geringer Leistung unter Umständen keinen Schutz benötigen, erzeugen größere Treiber (z. B. 600W) oder mehrere dimmbare Leuchtmittel, die gemeinsam geschaltet werden, beim Einschalten hohe Einschaltströme. In solchen Fällen ist dieses Gerät besonders sinnvoll und hilft zudem, den Dimmer vor Überlastung und elektrischer Belastung beim Einschalten zu schützen.

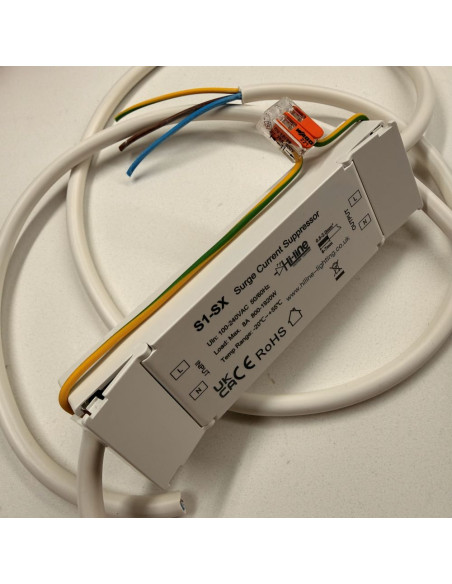

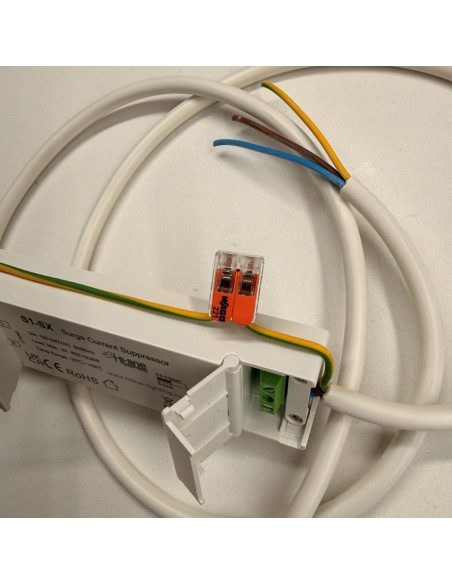

Der HL-S1-SX ist in einem Kunststoffgehäuse untergebracht und benötigt für seinen eigenen Betrieb keinen Schutzleiteranschluss. Wird das Gerät jedoch in Reihe mit metallgehäusten Betriebsmitteln installiert, wie z. B. IP67-LED-Treibern oder anderen geerdeten Leuchten, muss der Schutzleiter extern durchgeschleift werden, um die Erdung des nachgeschalteten Verbrauchers sicherzustellen. Dies entspricht der üblichen Installationspraxis und gewährleistet die Einhaltung der geltenden Installationsvorschriften.
Die im Handbuch enthaltenen Schaltpläne zeigen die gängigsten Verdrahtungsvarianten. Diese können im Detail eingesehen werden, indem die PDF-Anleitung über den Reiter „Attachments“ heruntergeladen wird.
Es wird empfohlen, die angeschlossene Last deutlich unterhalb der maximalen Nennleistung von 1920W (8A) zu halten. Ein dauerhafter Betrieb an der Leistungsgrenze wird nicht empfohlen, da eine ausreichende Leistungsreserve zur langfristigen Zuverlässigkeit und stabilen Funktion beiträgt.
