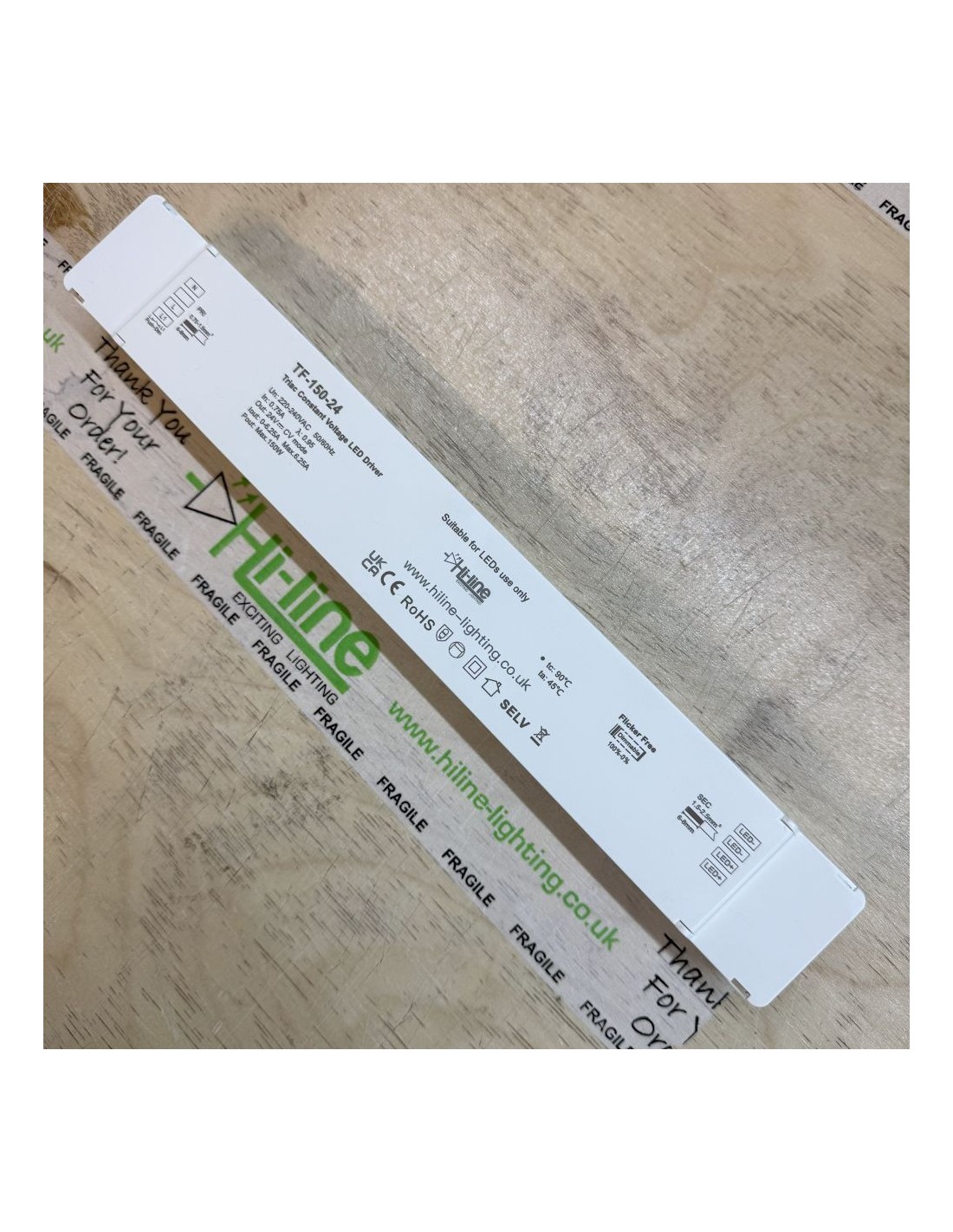

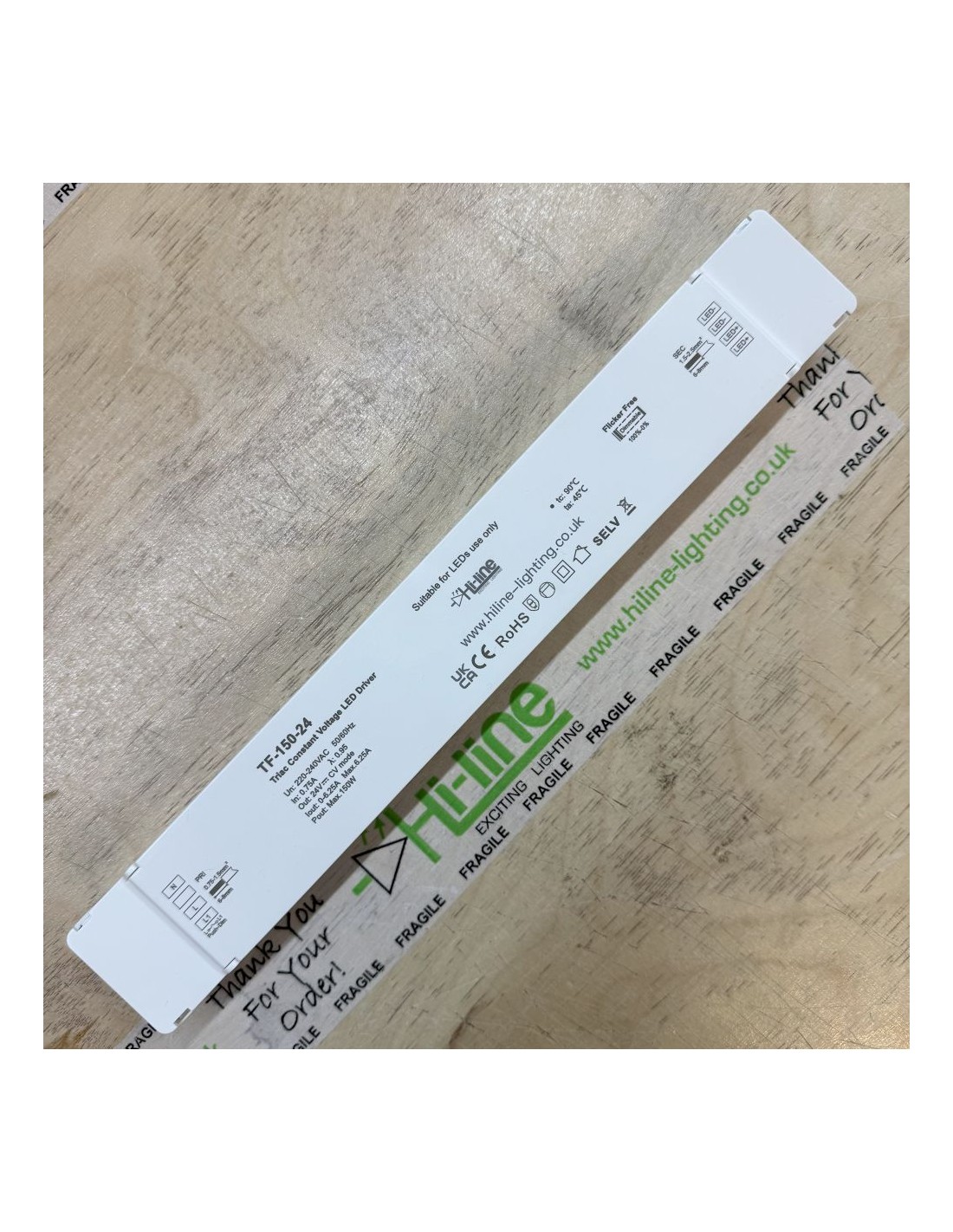

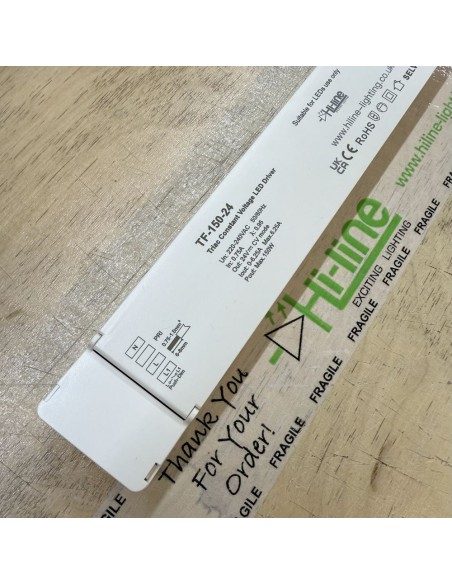

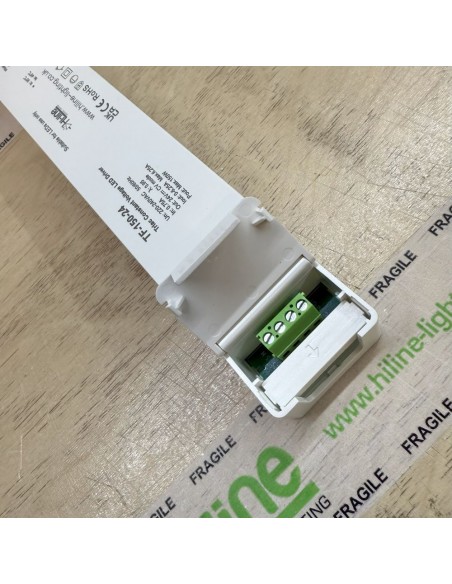

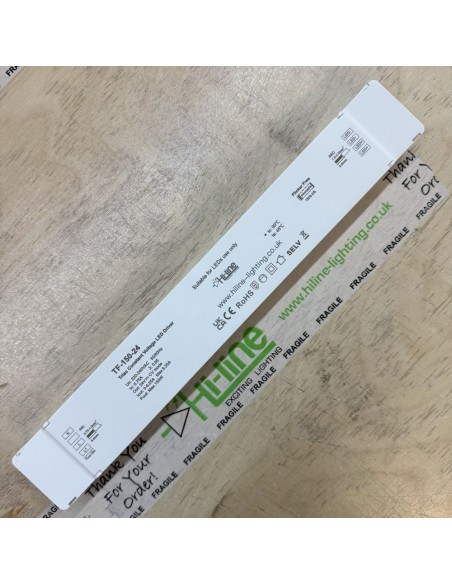

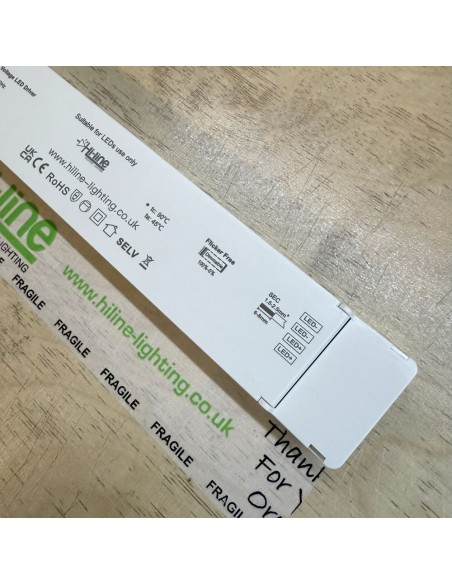

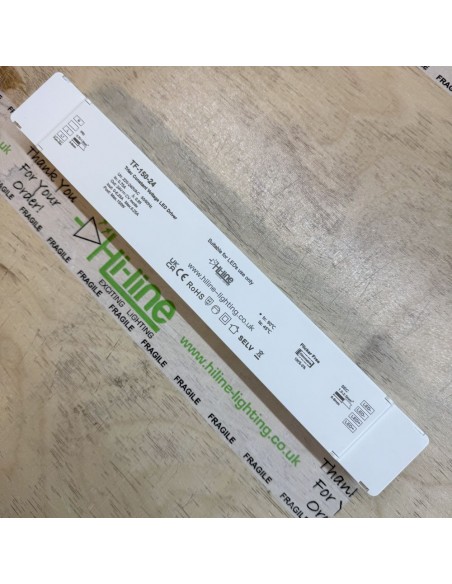

Der TF-150-24 ist ein 24VDC dimmbarer Konstantspannungs-LED-Treiber, der speziell für einfarbige LED-Streifen und andere einfarbige LED-Beleuchtungsanwendungen entwickelt wurde. Er unterstützt sowohl Triac-Phasenanschnitt- als auch ELV-Phasenabschnitt-Dimmung über das Stromnetz sowie die Steuerung über einen Push to Make Schalter zum Ein- und Ausschalten und für stufenloses, flackerfreies Dimmen. Mit einem Dimm-Spannungsbereich von 40–220VAC und aktiver Leistungsfaktorkorrektur (PFC) sorgt er für eine effiziente, stabile und zuverlässige Leistung.

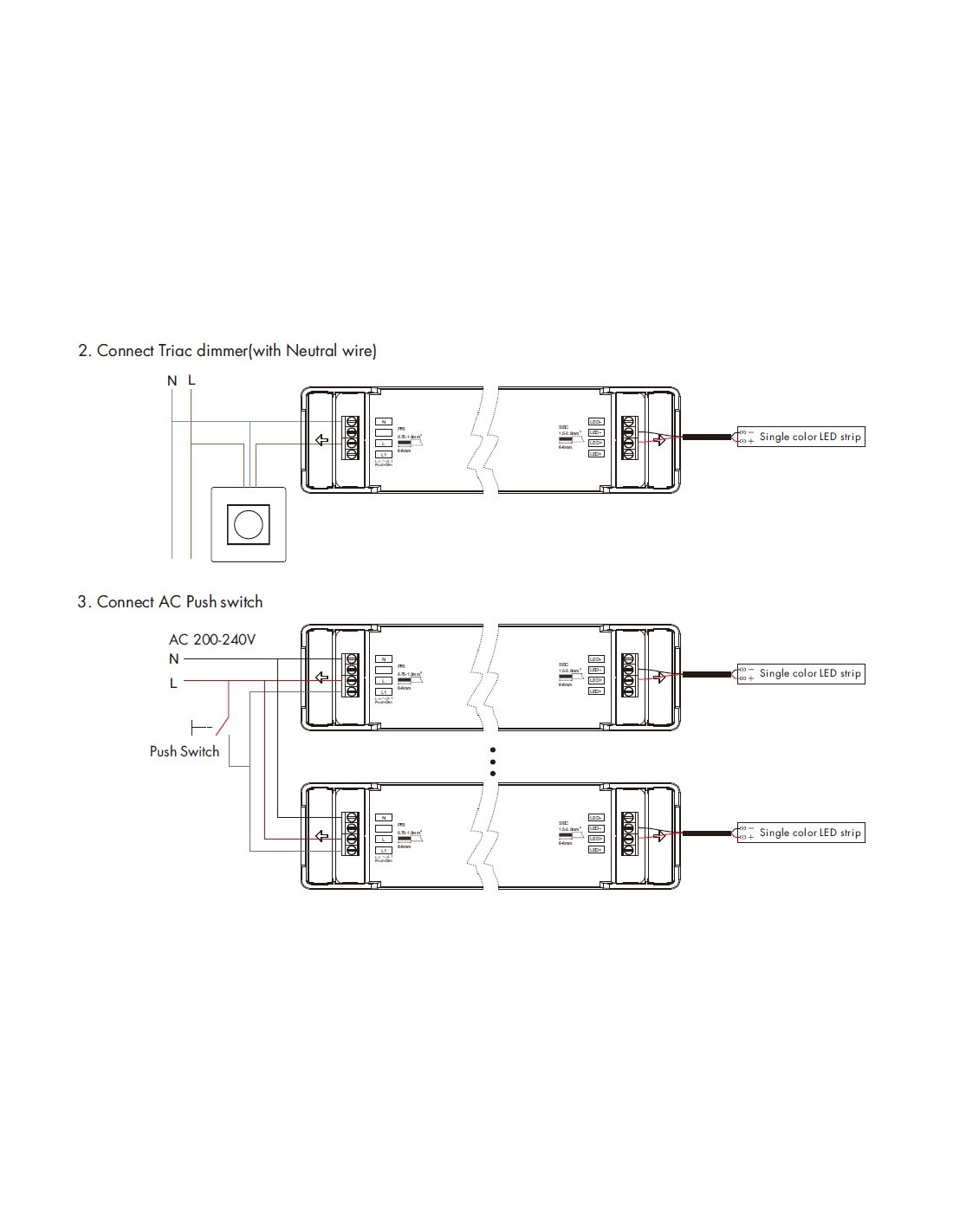

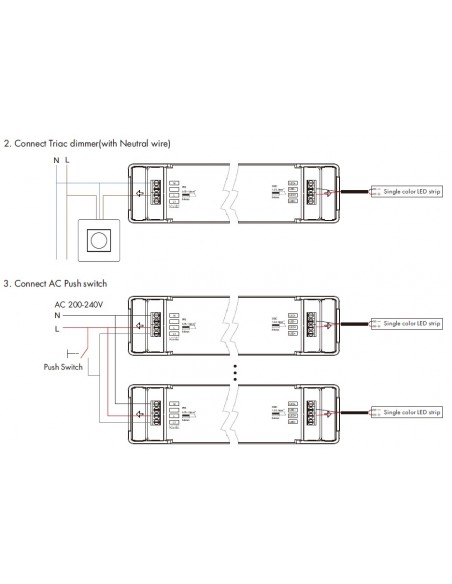

Dieser Treiber ist ideal, wenn Sie Ihre LED-Streifen direkt über einen kompatiblen Netz-Dimmer (zum Beispiel einen wandmontierten Drehdimmer) oder über einen Push to Make Wandschalter steuern möchten. Ein Push to Make Schalter ist ein standardmäßiger 240V AC Momentanschalter (nicht rastend), manchmal auch als Klingelschalter bezeichnet. Er trägt keine LED-Last, sondern sendet lediglich ein niederstromiges Steuersignal in den Treiber, zusammen mit der Netzspannung (Phase und Neutralleiter). Der Treiber selbst übernimmt das Dimmen und Schalten der LED-Last, sodass kein spezielles Dimmermodul erforderlich ist. Mehrere Treiber können zudem an denselben Push to Make Schalter angeschlossen werden, um ein synchrones Dimmen ohne zusätzliche Verdrahtung zu ermöglichen.
Wenn Sie Ihre LED-Streifen über einen drahtlosen RF-LED-Controller, ein 24V-Wanddimmerpanel oder eine andere Niederspannungssteuerung betreiben, ist ein nicht dimmbarer 24V-Treiber ausreichend. Sie können jedoch auch diesen dimmbaren Treiber zusammen mit einem LED-Controller verwenden, er arbeitet dann einfach mit voller Leistung, während die Dimmung vollständig über den Controller erfolgt.
Der TF-150-24 liefert eine maximale Ausgangsleistung von 150W mit einem Ausgangsstrom von 6,25A und bietet einen Dimm-Bereich von 0 % bis 100 % über eine 4kHz PWM-Ausgabe. Er verfügt über Schutzfunktionen gegen Kurzschluss, Übertemperatur, Überlast und Überspannung, mit automatischer Wiederherstellung nach Beseitigung des Fehlers.
Das Class-II-Design gewährleistet einen sicheren SELV-Betrieb mit sehr niedriger Spannung und eignet sich für den Innenbereich in gewerblichen, privaten, Einzelhandels-, Ausstellungs-, Gastronomie-, Bildungs-, Gesundheits- und Lagerumgebungen. Der Treiber kombiniert hohe Effizienz mit robuster Verarbeitungsqualität und arbeitet zuverlässig in Umgebungstemperaturen von -20°C bis +45°C.
Technische Daten
Eingangsspannungsbereich: 220–240VAC
Frequenzbereich: 50/60Hz
Wirkungsgrad (typisch): 91%
Leistungsfaktor: >0,95/230VAC (bei Volllast)
THD: <10 % / 230VAC (bei Volllast)
Dimm-Spannungsbereich: 40–220VAC
Dimm-Schnittstelle: Triac-Phasenanschnitt / ELV-Phasenabschnitt, Push to Make
Ausgangsspannung: 24VDC ±2,5%
Ausgangsstrom: 6,25A
Ausgangsleistung: max. 150W
Dimm-Bereich: 0–100%
PWM-Frequenz: 4kHz
Ripple & Noise: 240mVp-p
Einschaltstrom: Kaltstart 30A bei 230VAC
Leckstrom: <0,5mA/230VAC
Überlastschutz: Hiccup-Modus, automatische Wiederherstellung
Übertemperaturschutz: Reduziert Ausgangsleistung und stellt automatisch wieder her
Kurzschlussschutz: Hiccup-Modus, automatische Wiederherstellung
Betriebstemperatur: -20°C bis +45°C
T-case max.: 90°C
Schutzart: IP20
Gewicht: 404g
Zertifizierungen: UKCA, CE
