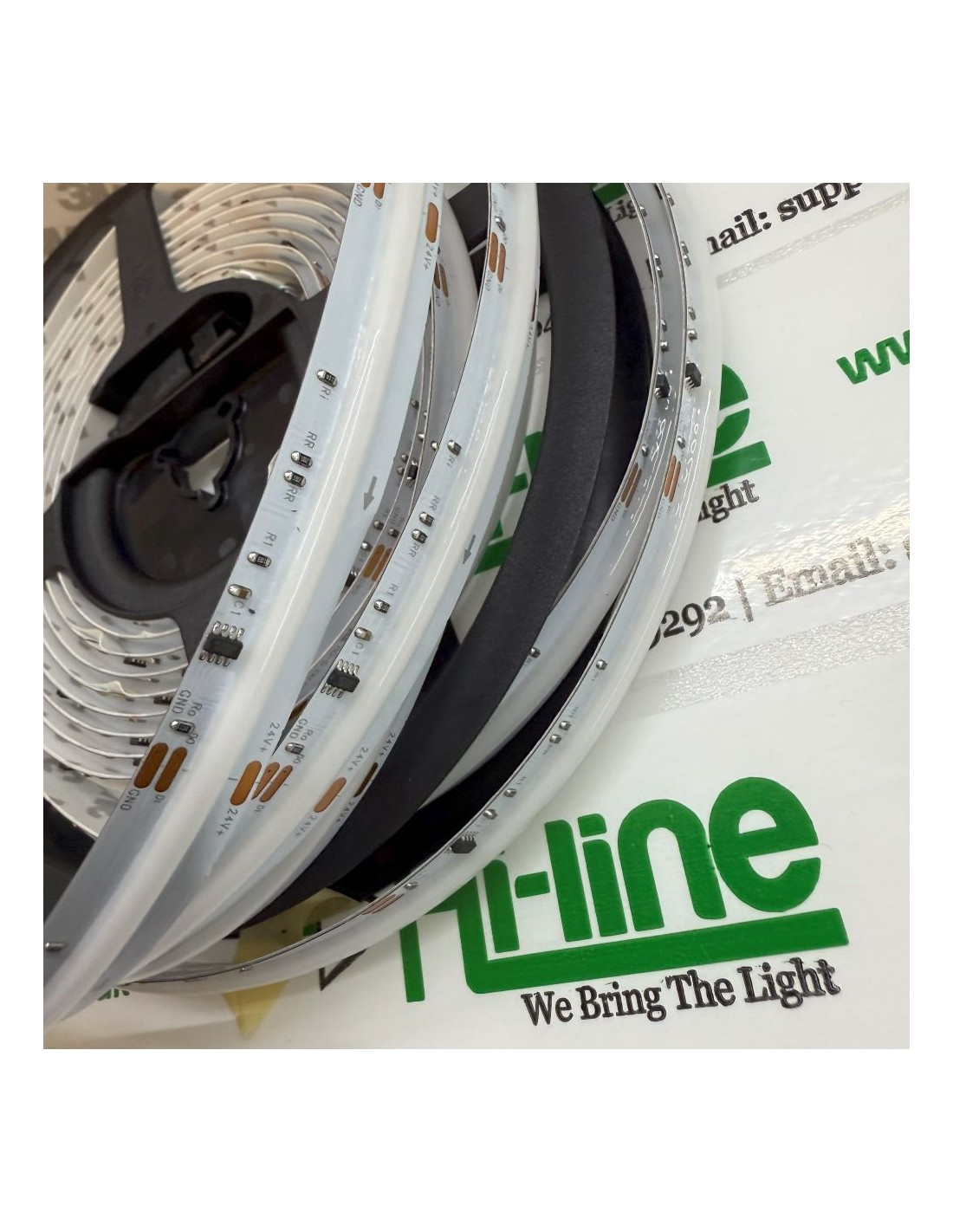

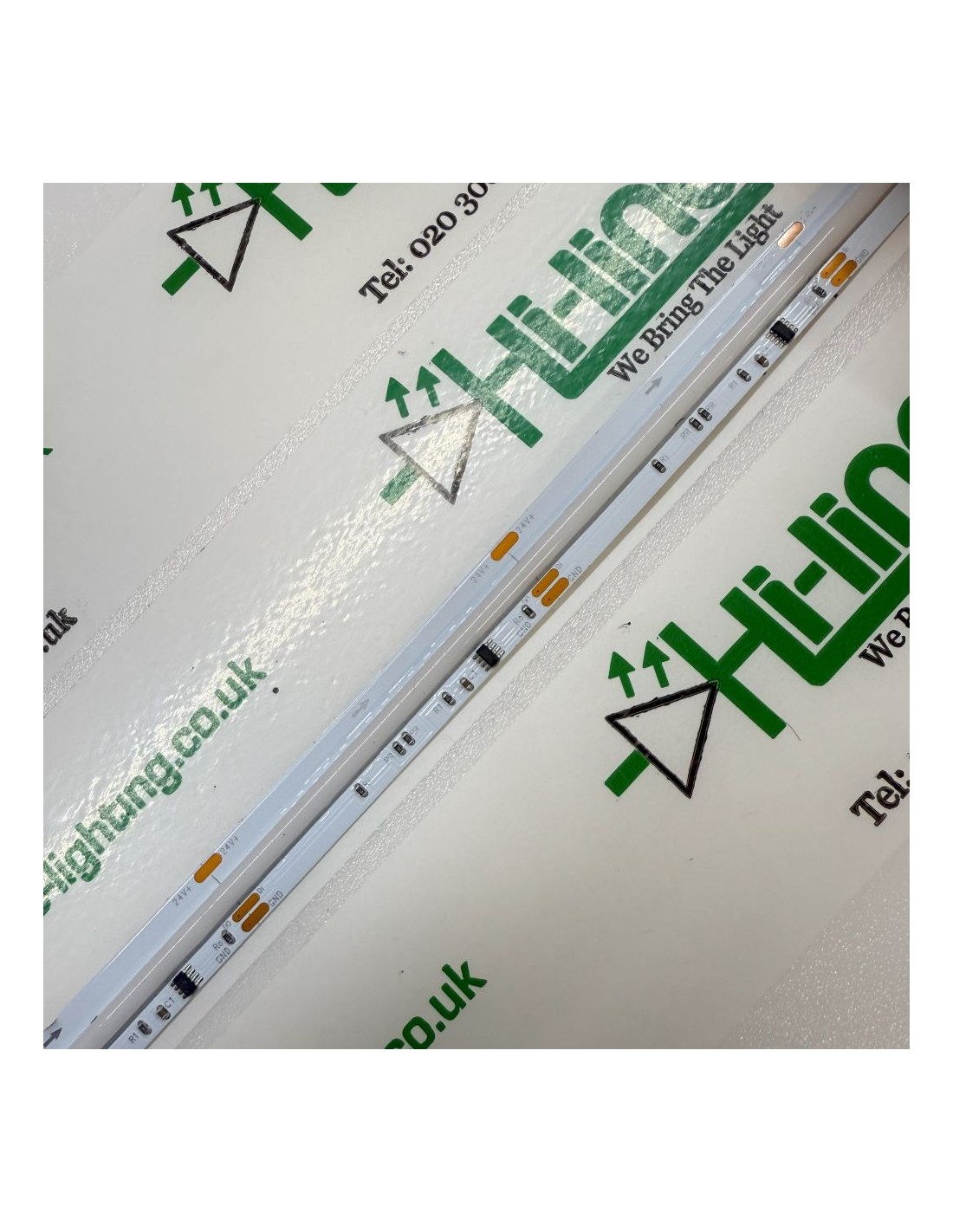

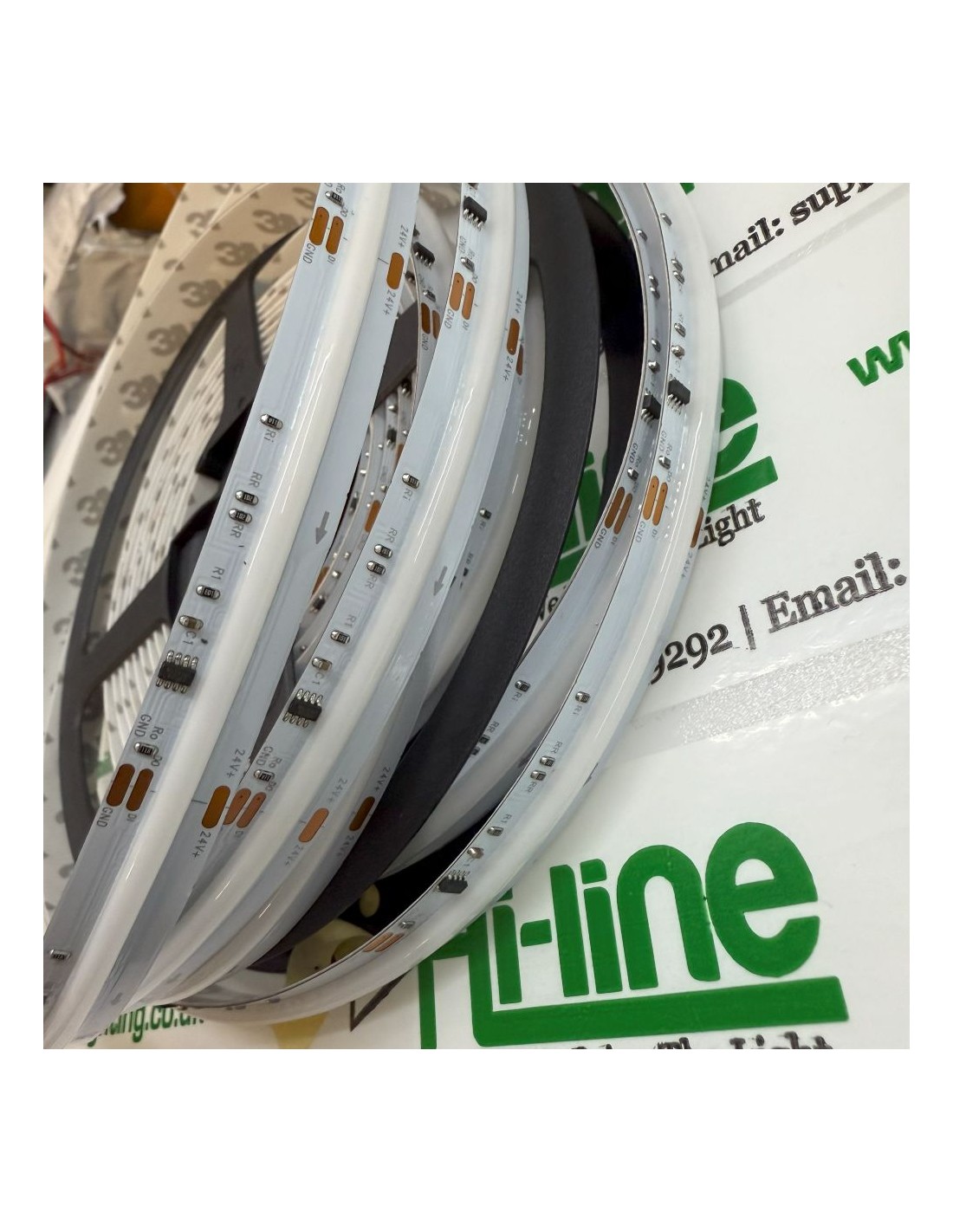

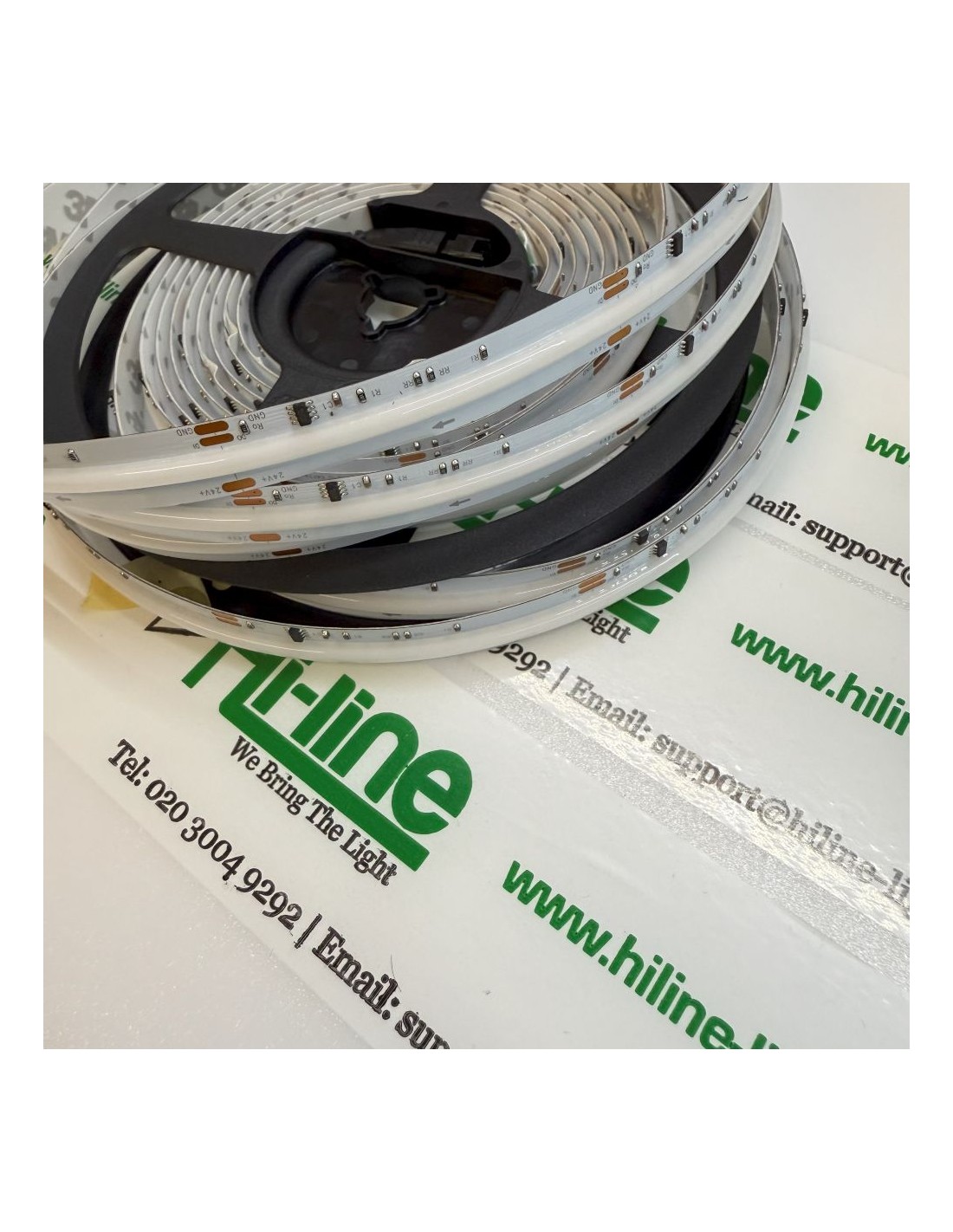

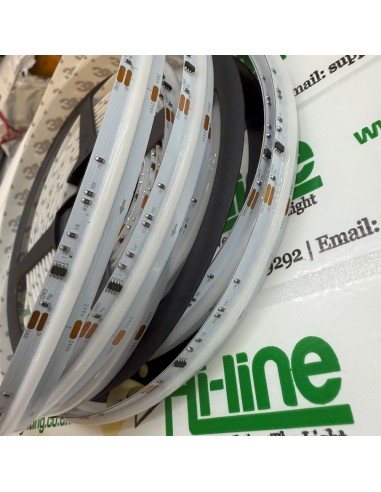

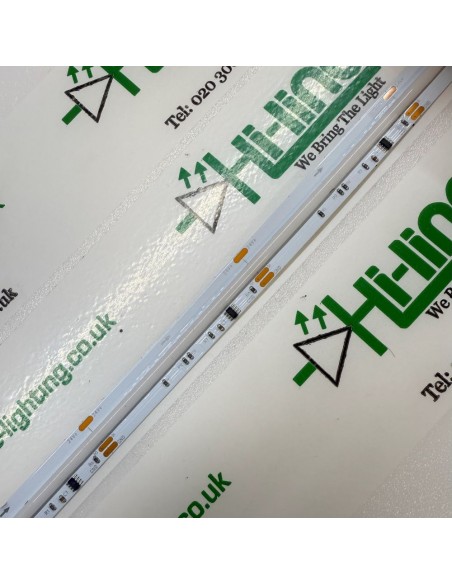

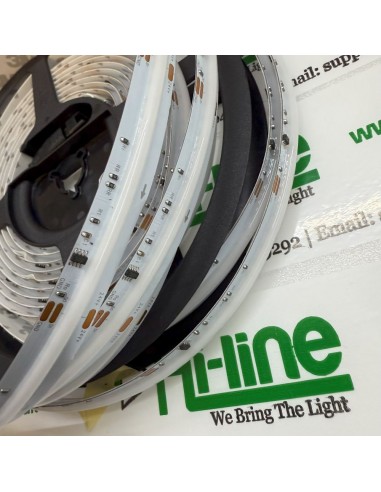

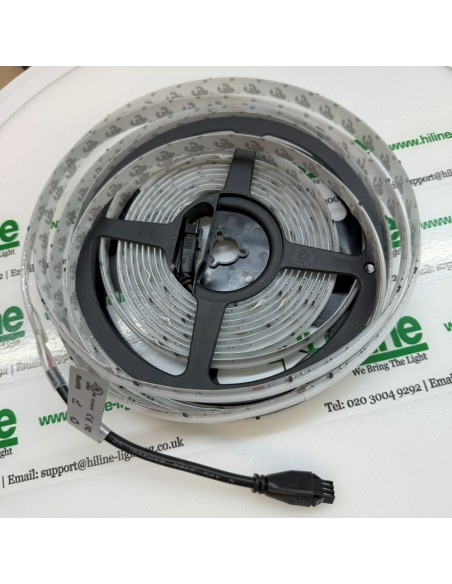

24V COB adressierbarer RGBW LED-Streifen – 5m Rolle, WS2814 IC, 896 LEDs/m, 16 Pixel/m

24V COB Adressierbarer RGBW LED-Streifen – WS2814 IC

Dieser hochwertige COB LED-Streifen bietet eine pixelgenaue Steuerung mit gleichmäßigem RGB plus Warmweiß Licht – ideal für kreative und dekorative Installationen.

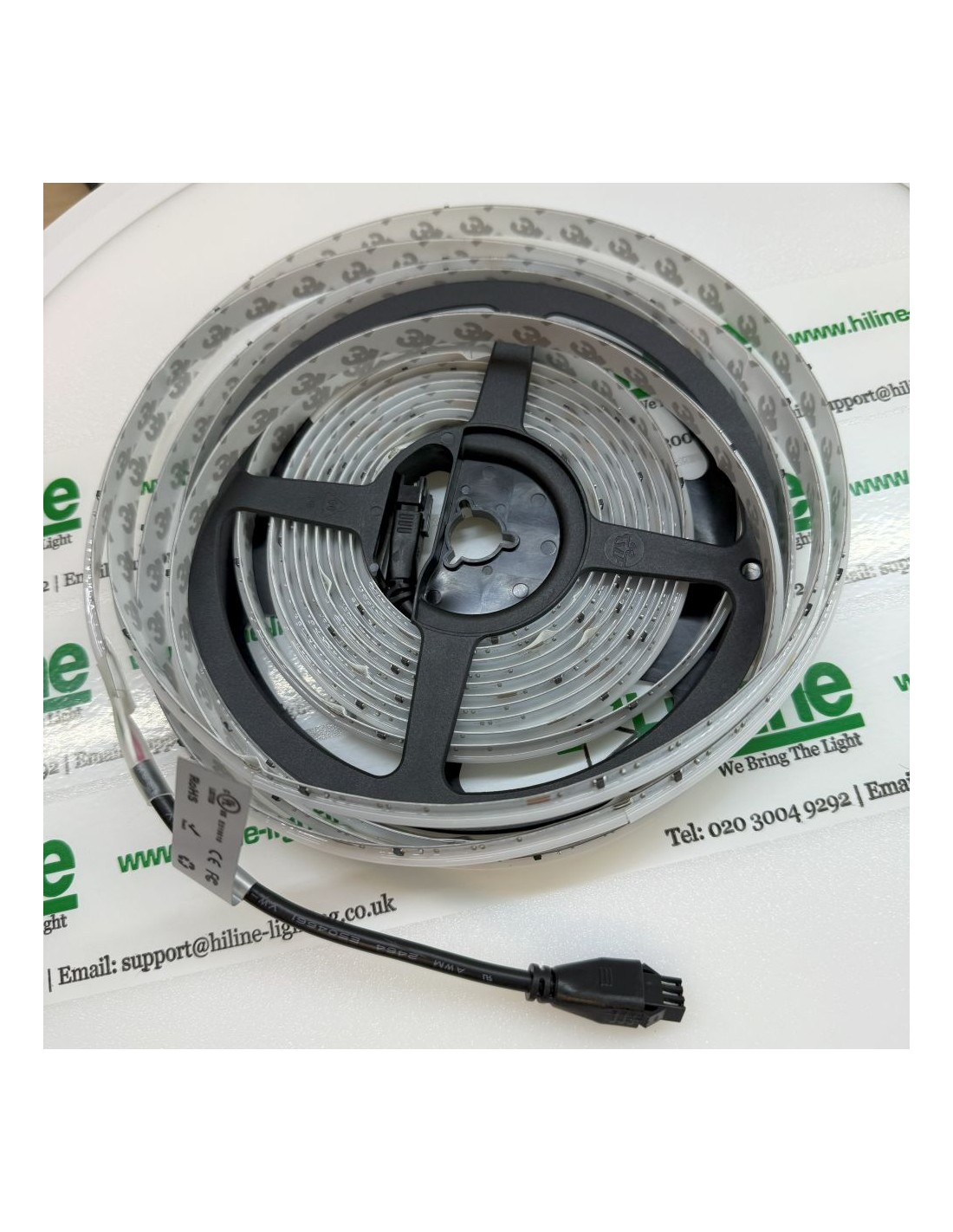

Länge: 5m Rolle (mit 2 Anschlusskabeln an beiden Enden)
Spannung: DC24V
Leistung: 21W/m (für die Planung mit 21W pro Meter kalkulieren; in längeren Läufen kann der tatsächliche Verbrauch etwas niedriger sein durch Spannungsabfall)
LED-Dichte: 896 LEDs pro Meter (4480 LEDs pro 5m Rolle)
Pixelsteuerung: 16 Pixel pro Meter (1 Pixel = 56 LEDs: 14R, 14G, 14B, 14W)
Schnittlänge: 62,5mm (jedes Segment = 1 Pixel)
Chip-Typ: WS2814 IC (individuell adressierbare Steuerung)
LED-Zusammensetzung: 224 Rot, 224 Grün, 224 Blau, 224 Weiß pro Meter
Farbwiedergabeindex (CRI): Ra > 90
Breite: 12mm
Kabelfarben: Rot = VCC, Weiß = GND, Grün = Data

Pixel verstehen
Ein Pixel auf diesem Streifen besteht aus 56 LEDs (je 14 Rot, Grün, Blau und Weiß). Alle LEDs eines Pixels reagieren gleichzeitig. Beispiel: Wenn ein Pixel auf Lila gesetzt wird, leuchten alle 56 LEDs im Abschnitt in der Mischung aus Rot und Blau. Dadurch wird eine gleichmäßige Farbmischung über den gesamten Streifen erzielt.

Technisches Beispiel – DMX512 Steuerung
Mit unserem SPI-zu-DMX Controller (Referenz: HL-DS-L) benötigt jedes Pixel 4 DMX-Kanäle (R, G, B, W). Bei 16 Pixeln pro Meter ergibt das 64 DMX-Kanäle pro Meter. Eine 5m Rolle benötigt somit insgesamt 320 DMX-Kanäle.

Für größere Installationen kann man einfach pro 5m Rolle einen Controller und ein Netzteil einsetzen. Vier Rollen zu je 5m können mit vier Controllern betrieben werden, alle auf dieselbe DMX-Startadresse eingestellt. So erhält man 20 Meter adressierbare RGBW-Steuerung – aufgeteilt in vier unabhängige Kreise, die sich wie ein durchgehendes System verhalten.

Es gibt auch erweiterte Systeme, die nahezu unbegrenzt viele DMX-Kanäle unterstützen und damit volle Flexibilität für Großprojekte bieten.

Vereinfachte Installation – RF-Fernbedienungsoption
Wenn DMX512 nicht benötigt wird, lässt sich die Installation durch die Nutzung einer RF-Funksteuerung deutlich vereinfachen. Der HL-DS-L Controller unterstützt RF-Steuerung und ermöglicht eine schnelle Einrichtung ohne DMX-Programmierung. Alternativ kann der HL-WT-SPI Controller verwendet werden, der noch leichter zu konfigurieren ist, da keinerlei DMX-Einrichtung nötig ist und er über die Tuya-App bequem per Smartphone gesteuert werden kann.
Beide Controller können mit der HL-R9 Handfernbedienung gekoppelt werden, um sofort auf vorprogrammierte Effekte sowie Helligkeits- und Geschwindigkeitsanpassungen zuzugreifen – ganz ohne DMX-Kenntnisse.

Wichtiger Hinweis – Pfeilrichtung beachten
Beim Anschluss von SPI-LED-Streifen muss der aufgedruckte Pfeil immer vom Controller weg zeigen. Der Pfeil kennzeichnet die Datenflussrichtung; bei falscher Ausrichtung funktioniert der Streifen nicht korrekt. Achten Sie darauf, dass Verkabelung und Pfeilrichtung zum Datenausgang des Controllers passen.

3-Kanal DMX-Emulationsmodus
Der HL-DS-L Controller kann zusätzlich in einen vereinfachten Modus geschaltet werden, bei dem nur 3 DMX-Kanäle genutzt werden: ein Kanal für die Effektwahl, einer für die Helligkeit und einer für die Geschwindigkeit. So lassen sich dynamische Effekte auch ohne individuelle Pixeladressierung realisieren. Für die Einrichtung bitte die Controller-Anleitung beachten.

Serieninformation
Dieser Streifen gehört zur Value Series, die eine starke Leistung für Standardanwendungen bietet. Für Projekte, die höchste Helligkeit, hocheffiziente LED-Chips oder präzise Steuerung in Matrix-Installationen erfordern, empfehlen wir die Premium Series. Unser Support-Team unterstützt Sie gerne mit Beratung für komplexere Projekte.

Garantie: 3 Jahre Standard (optional verlängerbar auf 5 Jahre)

Hinweise:
Dieser Streifen bietet RGB plus Warmweiß für eine verbesserte Farbmischung und natürliches Weiß. Verkaufseinheit: 5m Rolle. Netzteil und Controller sind nicht im Lieferumfang enthalten. Klicken Sie auf den Tab „Zubehör“, um passende Artikel wie den Controller HL-DS-L, die Fernbedienung HL-R9 und weiteres Zubehör zu finden.
