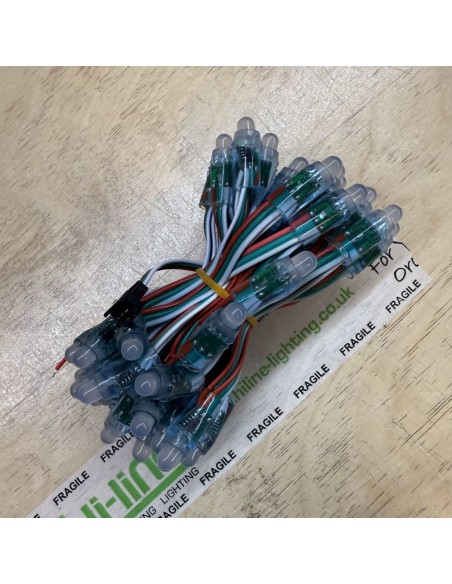

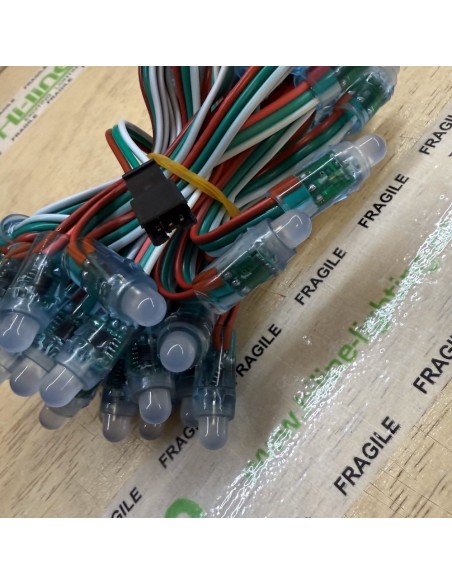

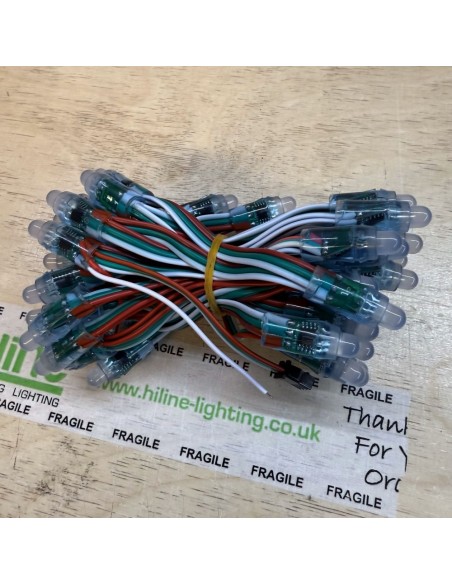

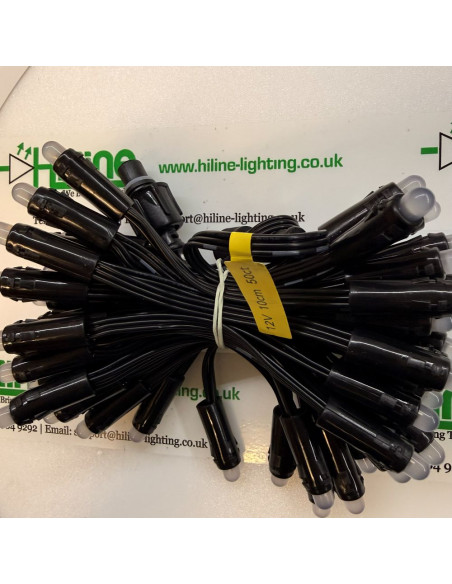

Dieser Artikel ist eine 50er-Kette — Referenz HL-WS2811-RGB-50-12V. Jeder Node ist ein einzeln adressierbares 12-V-RGB-Bullet-Pixel mit WS2811-IC und interner Konstantstrom-Regelung. Fertig konfektioniert mit 3-poligem X-Connect an beiden Enden — zum Durchschleifen oder zum Anschluss von Controller und Einspeisung.
Was Sie kaufen
Eine professionelle Aussen-Pixelkette für Beschriftung, Channel Letters, Gebäudekonturen, Anzeigematrizen, Events und Architektur. Jedes 12-mm-Bullet wird in ein 12-mm-Bohrloch gedrückt. Die Nodes sitzen auf robustem schwarzem 18AWG-Kabel im 100-mm-Raster. Es ist die geregelte Ausführung: jedes Pixel hält den LED-Strom, wenn die 12-V-Schiene entlang der Strecke abfällt. Die letzten Nodes bleiben in Helligkeit und Farbe näher an den ersten. Das ist ein klarer Unterschied zu reinen Widerstandspixeln, die schnell dunkler und farbverschoben werden.
Warum 12 V geregelt
- 12 V statt 5 V: gleicher Lichtstrom bei weniger Strom — weniger Spannungsabfall, längere Strecken bis zur nächsten Einspeisung.
- Geregelt statt Widerstand: ein Widerstandspixel ist nur so gut wie die Spannung an diesem Node. Ein geregeltes Pixel hält den LED-Strom, bis die Versorgung für den Regler zu niedrig wird. Einspeisung bleibt auf langen Strecken nötig — Regelung ersetzt kein Kupfer —, aber die Kette bleibt deutlich länger gleichmässig.

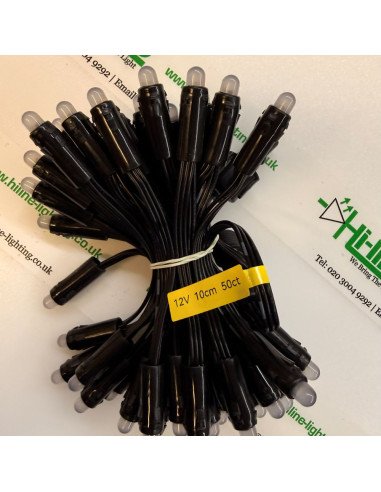

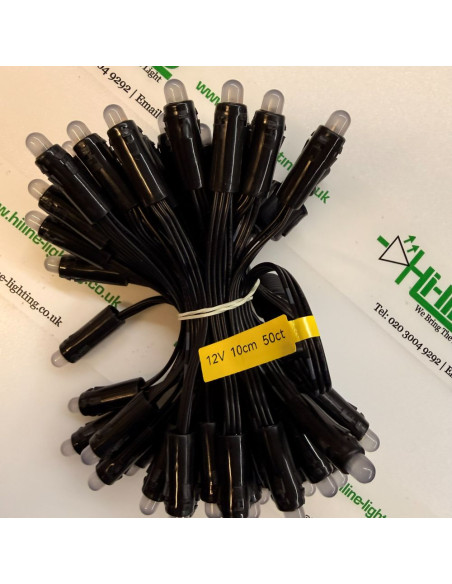

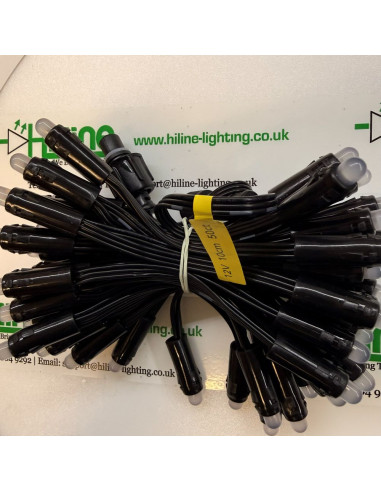

- 18AWG schwarz: dicker als dünnes Jumperkabel, trägt den Strom sauber und verschwindet auf dunklen Fassaden.

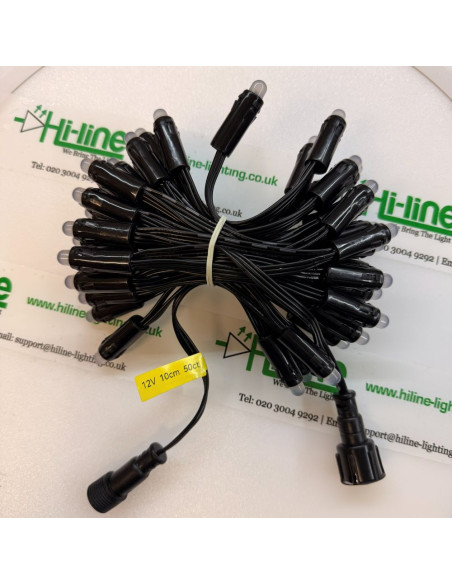

- X-Connect: verriegelbarer 3-poliger Ein- und Ausgang. Ketten verbinden, Ersatzende setzen oder Leistung einspeisen, ohne Werksenden abzuschneiden. Ersatz-Paar Stecker/Buchse: HL-XCON-3PIN-MF-20 (Ähnliche Produkte).
So steuern Sie diese Pixel
Die Module erwarten ein Standard-WS2811-/SPI-Datensignal (eine Datenader plus 12 V und Masse). Das ist kein 4-Kanal-RGBW-Band und kein DMX, solange kein Decoder davor sitzt.
- Einfach / kabellos: WiFi-SPI-Controller HL-WT-SPI — ohne DMX-Adressierung. App-Steuerung, geeignet für Läden, Schilder und die meisten Ersteinbauten.
- Professionell verdrahtetes DMX: DMX512-zu-SPI-Decoder HL-DS-L innen / Schrank, oder wasserdicht HL-DS-WP aussen. Decoder auf WS2811, Pixelzahl 50 pro Kette, Farbreihenfolge prüfen (meist GRB — im Controller tauschen, wenn Rot/Grün vertauscht wirken).
- Grössere oder Sonderprojekte: Hi-Line unterstützt Pixel-Mapping, DMX-Universen, Leistungsplanung und Integration. Das braucht Planung und Test. Projektangaben schicken, wenn dieser Umfang nötig ist.
Im Reiter Ähnliche Produkte finden Sie passende 12-V-Netzteile, das X-Connect-Paar und die SPI-/DMX-Controller oben.
Leistungsbudget (Installateure)
- Ca. 0,6 W pro Pixel bei vollweiss → ~30 W / 2,5 A bei 12 V je 50er-Kette.
- 12-V-Konstantspannungsnetzteil mit ca. 20–25 % Reserve: eine Kette → 40 W / 3-A-Klasse; zwei Ketten → ~75–80 W. In Ähnliche Produkte: 30 / 60 / 100 / 150 / 200 / 400 W 12 V.
- Gemeinsame 0 V zwischen Netzteil, Controller und Pixeln. Datenmasse und Versorgungsmasse müssen dasselbe Potential sein.
- 12 V am Anfang der Kette einspeisen. Ab zwei Ketten oder bei langen Zuleitungen 12 V erneut am X-Connect einspeisen (nur Plus und Masse — Datenleitung nicht verdoppeln). Zusätzliche Stecker allein heben den Spannungsabfall nicht auf.
- Der Controller soll vor allem Daten senden. Hoher Strom gehört nicht durch eine kleine Controllerplatine, wenn Sie an den Pixeln einspeisen können.
Datenrichtung und Verdrahtung
Jede Kette hat Daten-IN und Daten-OUT. Daten müssen in das erste Pixel und zum nächsten Strang hinaus. Kette umgekehrt → bleibt dunkel. Keine 5-V-Pixel auf dieselbe 12-V-Speisung.

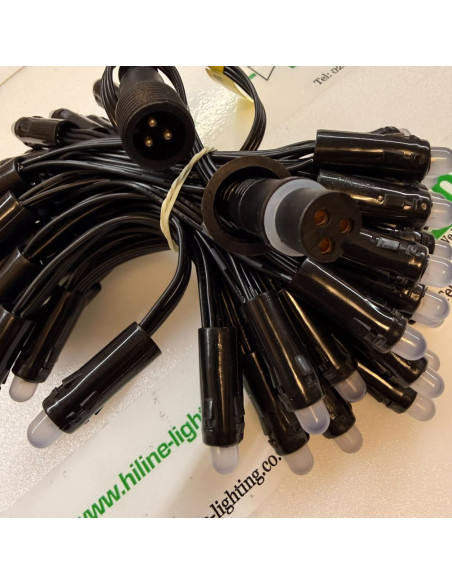

X-Connect-Adern (wie Ersatz HL-XCON-3PIN-MF-20):
- Weisser Punkt / markierte äussere Ader = Masse (Minus / GND)
- Mittlere Ader = Daten
- Andere äussere Ader (ohne Markierung) = Plus (VCC / +12 V)
Einfache Regel: Markierung = Minus · Mitte = Daten · Rest = Plus. Plus und Masse vertauschen kann Pixel und Controller zerstören.
Montage
- 12 mm bohren und jedes Bullet bündig eindrücken.
- X-Connect-Muttern von Hand festziehen, nicht schief aufdrehen.
- Module sind IP68. Die Verbindung ist nur so dicht wie der festgezogene Stecker und abgedichtete Feldenden.
- Eine Kette = 50 Pixel ≈ 5 m Lichtlänge bei 100 mm Raster, plus Werksenden. Lochabstand 100 mm planen.
- 50 Nodes × 3 Kanäle = 150 DMX-äquivalente Kanäle bei 1:1-Mapping (Pixel-/Kanalmodus des Decoders prüfen).
Suchen Sie Zubehör?
Reiter Ähnliche Produkte: 12-V-Netzteile, X-Connect-Enden, HL-WT-SPI, HL-DS-L und HL-DS-WP.
Technische Daten
- Referenz: HL-WS2811-RGB-50-12V
- Eingang: 12 V DC Konstantspannung
- Typ: geregelte (Konstantstrom) WS2811 RGB-Bullet-Pixel
- Leistung: ca. 0,6 W pro Pixel · ca. 30 W / 2,5 A je 50er-Kette (Vollweiss)
- Pixelzahl: 50 pro Kette (ein WS2811-IC je Node)
- Protokoll: WS2811 SPI, 24 Bit, typisch GRB — am Controller bestätigen
- Stecker: 3-pol X-Connect, verriegelbar, ein- und ausgehend
- Kabel: schwarz 18AWG, 100 mm Node-Abstand
- Modul: 12 mm versiegeltes PVC-Bullet, 12-mm-Bohrung
- Schutzart: IP68 (Module; Feldverbindungen abdichten)
- Abstrahlwinkel: 100–120°
- Betriebstemperatur: −40 °C bis +50 °C
- Zertifikate: UKCA, CE, RoHS
- Ersatzenden: HL-XCON-3PIN-MF-20
