SPI Pixel LED RF Touch Wandpanel Controller für adressierbare LED Streifen | HL-TWS
Produktreferenz
HL-TWS
Produktübersicht
RF Funk Glas-Touch Wandpanel zur Steuerung von adressierbaren Pixel LED Streifen. Funktioniert mit kompatiblen SPI Controllern wie HL-WT-SPI (empfohlen), HL-DS-WP und HL-DS-L. Dieses Produkt ist nur das Wandpanel und benötigt einen kompatiblen SPI Controller, um LED Streifen zu betreiben.
HL-TWS – RF Funk Touch Wandpanel für Pixel LED Systeme

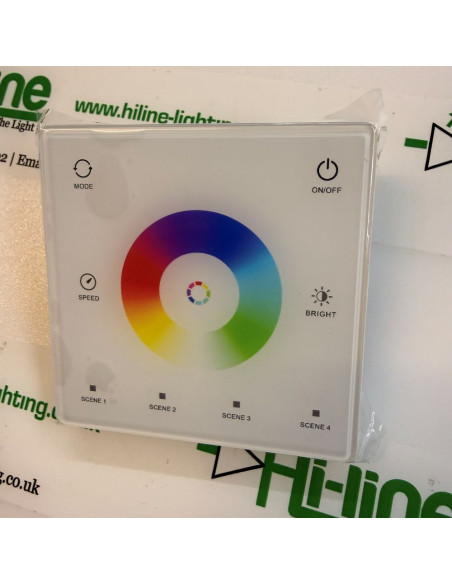

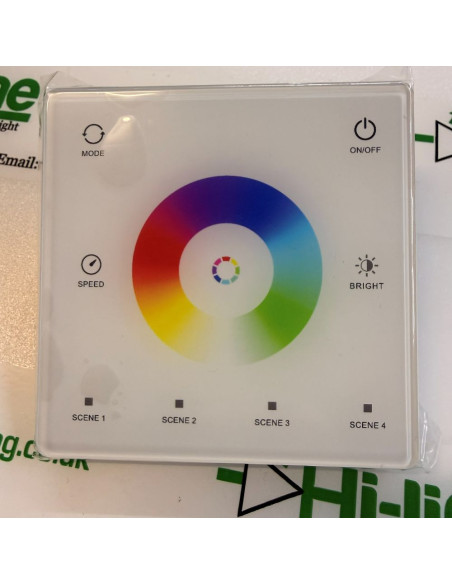

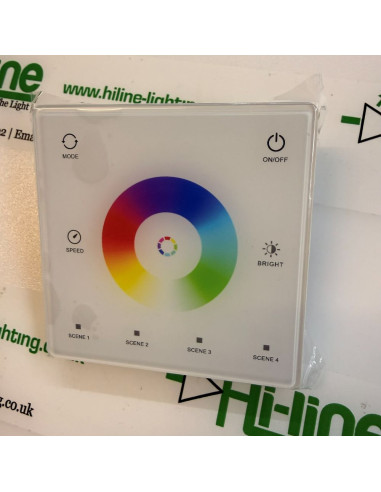

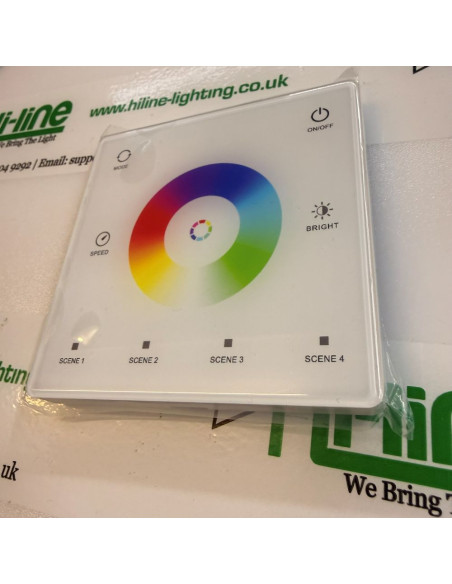

Das HL-TWS ist ein modernes Glas-Touch Wandpanel zur Steuerung von adressierbaren SPI Pixel LED Streifen über zuverlässige 2.4GHz RF Funkkommunikation.
Das Panel ermöglicht die Steuerung von Lichteffekten, Farbmodi, Helligkeit und Animationsgeschwindigkeit direkt über eine an der Wand montierte Touchoberfläche.
Es ist für digitale adressierbare LED Streifen konzipiert, bei denen einzelne LED Pixel dynamische Lichteffekte wie Lauflichter, Farbverläufe und animierte Szenen erzeugen können.
Wichtig – Controller erforderlich
HL-TWS ist nur das Wandbedienpanel.
Es kann nicht direkt mit LED Streifen verbunden werden und kann LED Streifen nicht alleine betreiben.
Ein kompatibler SPI LED Controller wird benötigt, um das RF Signal vom Wandpanel zu empfangen und das SPI Datensignal für den LED Streifen zu erzeugen.
Kompatible Controller sind:
HL-WT-SPI – Empfohlener Controller für einfache RF Funk Pixel LED Installationen.
HL-DS-WP – SPI Pixel LED Controller mit RF Funksteuerung.
HL-DS-L – DMX512 zu SPI Controller für fortgeschrittene Lichtsteuerungssysteme.
Für die meisten Installationen empfehlen wir HL-WT-SPI, da dieser eine einfache und zuverlässige RF Funksteuerung für Pixel LED Streifen ermöglicht.
Passende Controller finden Sie im Tab „Ähnliche Produkte / Related Products“ auf dieser Seite.
Typischer Systemaufbau
Wandpanel
HL-TWS RF Touch Panel
RF Funksignal
SPI Controller
HL-WT-SPI (empfohlen)
SPI Datensignal
Adressierbarer Pixel LED Streifen
Kompatible Pixel LED Streifen
Das System ist für SPI digitale Pixel LED Streifen ausgelegt, einschließlich vieler gängiger IC Typen wie:
WS2811
WS2812
WS2813
WS2815
SK6812
UCS1903
UCS2903
GS8206
TM1814B
und viele weitere SPI Pixel IC Typen, die von kompatiblen Controllern unterstützt werden.
Kompatible Pixel LED Streifen finden Sie hier:
https://www.hiline-lighting.co.uk/gb/117-pixel-led-strip
Kompatibilität mit Fernbedienung
Das System kann auch zusammen mit der HL-R9 RF Fernbedienung betrieben werden.
Dadurch können sowohl das Wandpanel als auch eine Handfernbedienung denselben LED Controller steuern.
Dies bietet Installateuren eine flexible Steuerung mit festem Wandpanel und zusätzlicher mobiler Fernbedienung.
Touch Steuerungsfunktionen
Ein / Aus
Effektmodus Auswahl
Helligkeitseinstellung
Animationsgeschwindigkeit
Farbauswahl
Szenenspeicher je nach Controllerkonfiguration
Installationshinweise
Das Wandpanel kommuniziert drahtlos mit dem Controller über 2.4GHz RF Funk.
Der LED Controller muss in der Nähe des LED Streifens installiert und entsprechend mit Stromversorgung und SPI Signal verbunden werden.
Der Controller empfängt Befehle vom Wandpanel und erzeugt das SPI Datensignal für den adressierbaren LED Streifen.
Beim Anschluss von Pixel LED Streifen muss immer die Richtungspfeil-Markierung auf dem LED Streifen beachtet werden. Der Pfeil zeigt die Richtung des Datensignals an.
Der Pfeil muss vom Controller weg in Richtung LED Streifen zeigen, sonst funktionieren die Pixel nicht korrekt.
Technische Daten
Produktreferenz: HL-TWS
Steuerungstyp: RF Funk Touch Wandpanel
Kommunikation: 2.4GHz RF
Anwendung: adressierbare SPI Pixel LED Streifen
Kompatible Controller: HL-WT-SPI (empfohlen), HL-DS-WP, HL-DS-L
Kompatible Fernbedienung: HL-R9 RF Fernbedienung
Steuerfunktionen: Ein/Aus, Helligkeit, Farbmodi, Animationsgeschwindigkeit, Effekte
Montage: Wandmontage
Betriebstemperatur: −30°C bis +55°C
Funkreichweite: bis zu 30m im freien Raum

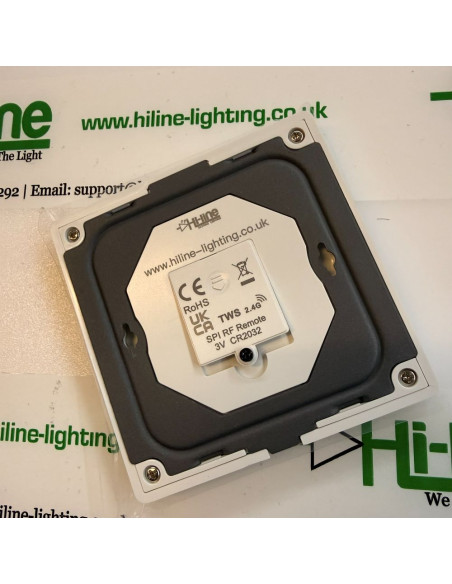

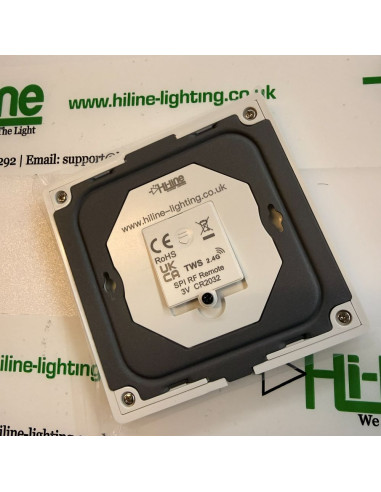

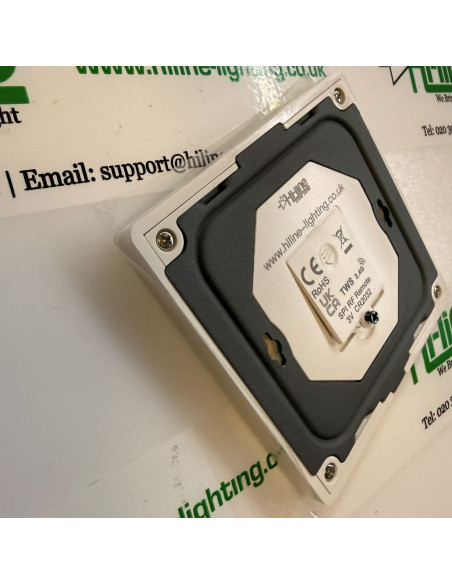

Stromversorgung: Batteriebetriebenes Wandpanel
