10mm 4-Pol COB Streifen-zu-Ader-Verbinder | CCT & RGB | nur Klemme | IP00

10 mm 4-pol COB Streifen-zu-Ader-Verbinder | einzeln | nur Klemme | IP00

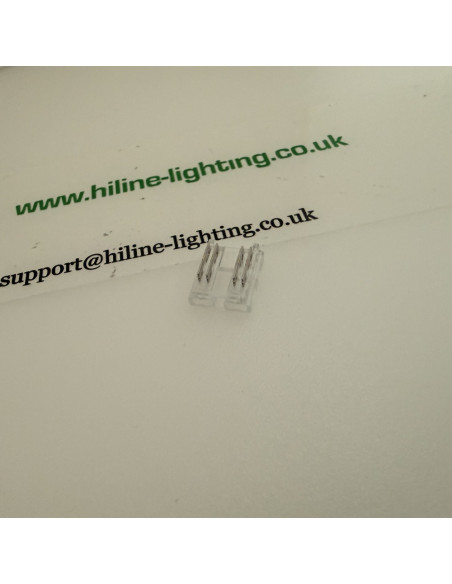

Einzeln — 1 Verbinder. Nur die Klemme; kein Kabel liegt bei. Wenn Sie 10 mm COB geschnitten haben und ein Ende in Wunschlänge brauchen: Streifen in die eine Seite, 24-AWG-Flachband in die andere, dann den Verschluss schließen.

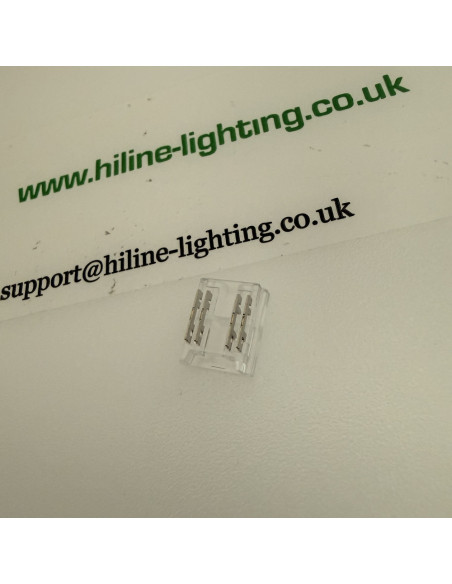

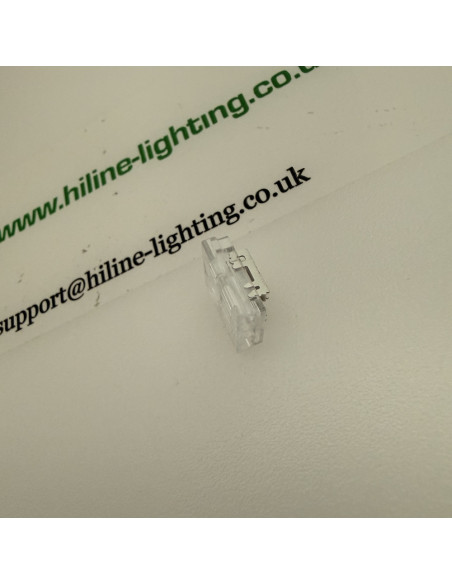

Das Gehäuse hat vier Kontakte. Es ist für 10 mm COB in beiden Anordnungen dieser Familie gemacht:

• Tunable White / CCT — 3-adriges COB. Drei Kontakte nutzen, den vierten frei lassen.
• RGB — 4-adriges COB. Alle vier Kontakte nutzen.

Das ist die Streifen-zu-Ader-Ergänzung zu unserer 10 mm 4-pol COB Streifen-zu-Streifen-Klemme (HL-COB10-SS4-IP00). Dieselbe 10-mm-COB-Familie, nicht für 8 mm oder 12 mm und nicht für SMD-Pads anderer Teilung.

Aderquerschnitt

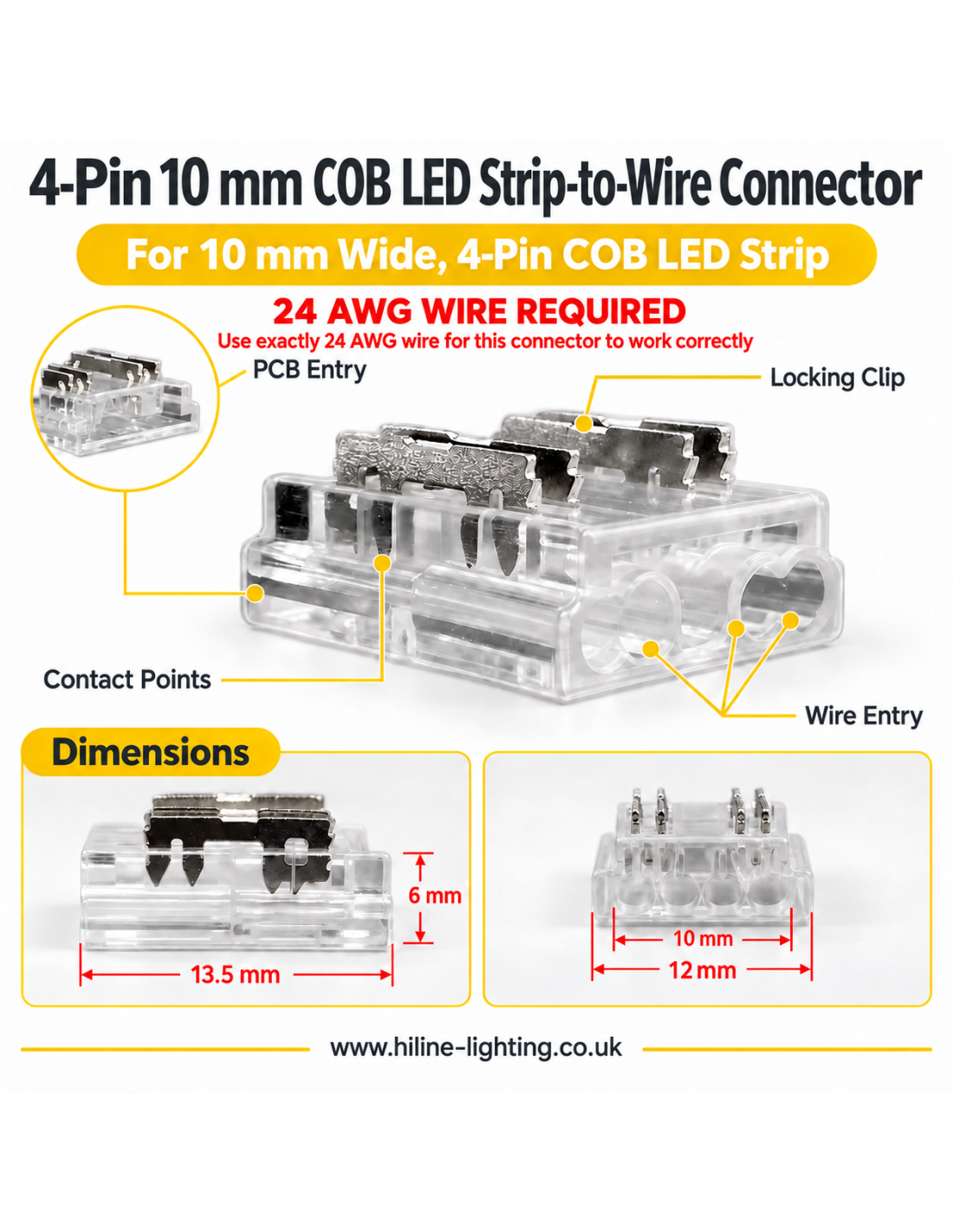

Die Drahtseite ist für 24 AWG (etwa 0,20 mm²) ausgelegt. 22 AWG und 20 AWG sind für dieses Gehäuse zu dick. Keinen stärkeren Querschnitt hineinzwingen.

Jede Ader mit dem Messgerät bestimmen; Mantelfarben wechseln.

Bei 3-adrigem CCT führt die gemeinsame Plusader die gesamte Last, nicht nur einen Farbkanal. Zuleitung und die 5,5-A-Angabe dieser Klemme nach diesem Summenstrom auslegen. Mehr dazu im Beitrag Gemeinsame Ader, Verbinder und Spannungsabfall.

• Einzeln — 1 Verbinder
• Nur Klemme — ohne Kabel
• 10 mm COB, 4-poliges Gehäuse (CCT 3-adrig oder RGB 4-adrig)
• 24 AWG Flachband erforderlich
• Typisch 3–24 V DC LED-Streifen
• Maximalstrom 5,5 A (gleiche Familie wie die Streifen-zu-Streifen-Klemme)
• IP00 Innen, nicht wasserdicht
• Gehäuse aus transparentem Polycarbonat

Streifen vollständig auf die Kontakte schieben, 24-AWG-Adern einlegen, dann verriegeln. Farben prüfen, bevor das Band in ein Profil kommt.

Passende Produkte und Zubehör

Die passende Streifen-zu-Streifen-Klemme finden Sie unter Related Products auf dieser Seite.
