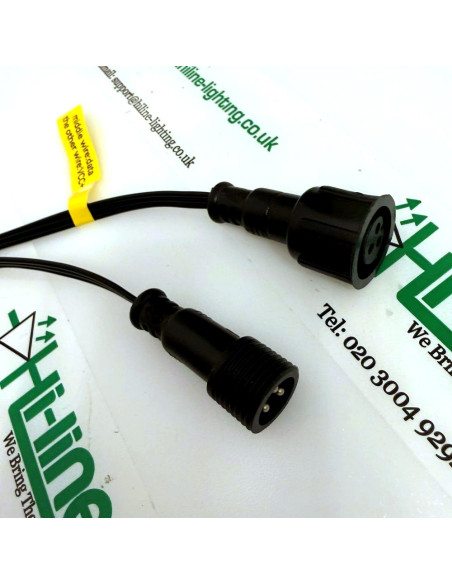

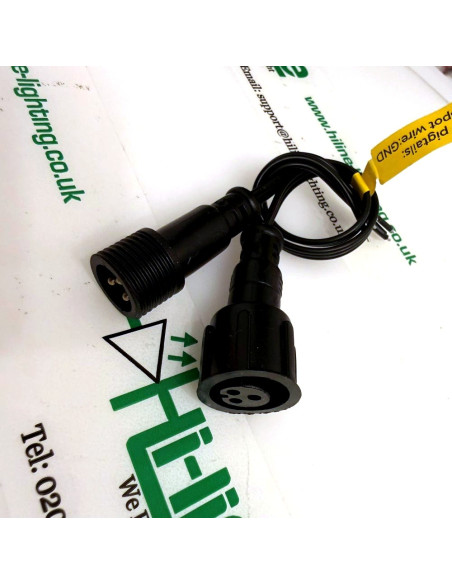

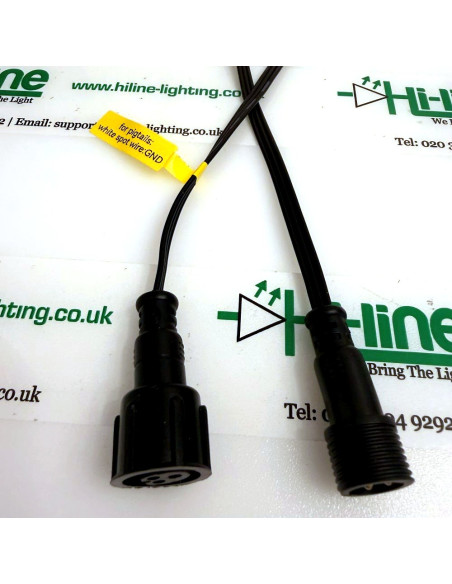

3-poliges X-Connect Pigtail-Paar für adressierbare LED-Pixelmodule. Jede Packung enthält einen Stecker (male) und eine Buchse (female), jeweils 20 cm, auf schwarzem 18AWG-Flachkabel. Damit verbinden Sie zwei Pixelketten, ergänzen einen Ersatz-Ein- oder Ausgang oder schließen Controller und Einspeisung an dasselbe X-Connect-System an, das bei den Hi-Line WS2811 12V RGB-Pixelmodulen (Ref: HL-WS2811-RGB-50-12V) verwendet wird.
Referenz HL-XCON-3PIN-MF-20
Dieser Artikel wird als Paar verkauft — 1× Stecker + 1× Buchse. Farbe: schwarz. Kabellänge: je 20 cm.
Die Steckverbinder nutzen denselben 3-poligen X-Connect-Verriegelungstyp wie die Ein-/Ausgänge unserer 50er WS2811-Pixelketten. Die Überwurfmutter von Hand festziehen. Nicht gewaltsam oder schief aufdrehen.
Das Kabel ist 18AWG-Flachlitze mit PVC-Mantel, kälte- und UV-beständig — besser geeignet für Außen-Pixelstrecken als dünnes Jumperkabel.
Die drei Adern erkennen (beim Anschließen neben sich legen)
Die drei Adern liegen nebeneinander im Flachkabel. Sie sind nicht rot / grün / schwarz — sie sehen gleich aus, bis Sie die Markierung finden.

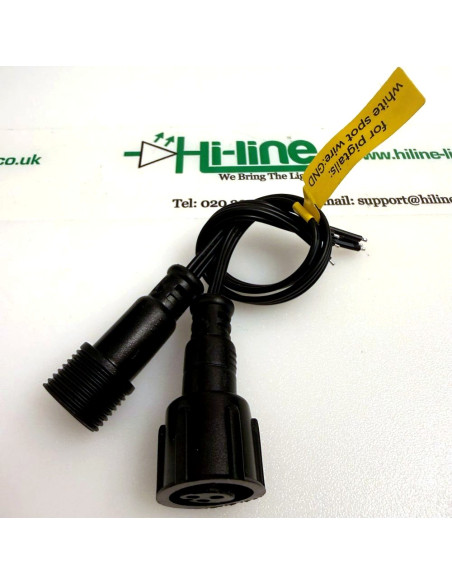

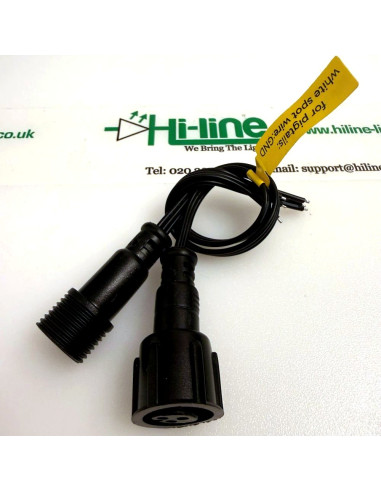

- Weißer Punkt / Markierung an einer äußeren Ader = Masse (Minus, GND). Das ist der Rückleiter.

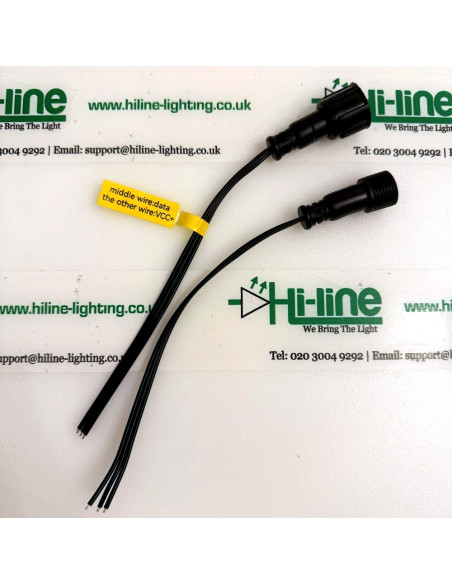

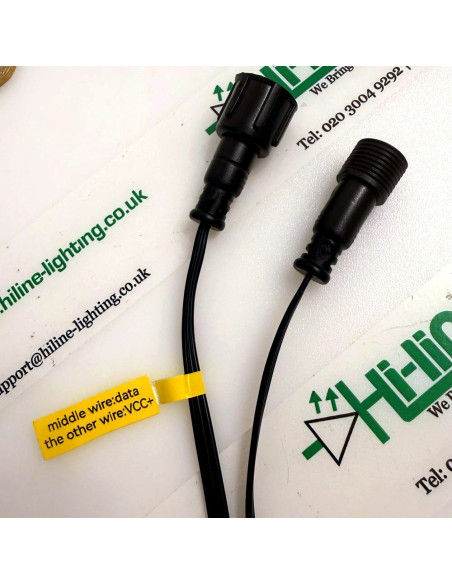

- Mittlere Ader = Daten. Hier läuft das Pixel-Steuersignal (SPI).
- Die andere äußere Ader (ohne Markierung) = Plus (VCC, +12V bei der passenden Pixelkette).
Einfache Regel: Markierung = Minus · Mitte = Daten · Rest = Plus.
Masse und Plus nicht vertauschen. Vertauschte Versorgung kann Pixel und Controller zerstören. Liegt Daten auf dem falschen Pin, bleibt die Kette dunkel oder flackert. Dieselben drei Positionen am nächsten Stecker, an der Pixelkette und am Controller-Ausgang einhalten.
Typische Anwendungen
- Zusätzlicher Eingang von einem WiFi-SPI-Controller (HL-WT-SPI) oder DMX-zu-SPI-Decoder (HL-DS-L / HL-DS-WP)
- Zwei 50er-Pixelketten verbinden, ohne die Werksenden abzuschneiden
- Ersatz-Stecker oder -Buchse, wenn ein Werksende beschädigt ist
- Kurze 20-cm-Service-Schlaufe an der Einspeisestelle
Diese Pigtails sind allein keine vollständige wasserdichte Verbindung. Im Außenbereich die X-Connect-Mutter fest anziehen und offene Löt-/Crimpstellen sowie unbenutzte Stecker abdichten. Bei längeren Pixelstrecken bleibt eine Spannungseinspeisung nötig — zusätzliche Stecker heben den Spannungsabfall nicht auf.
Technische Daten
- Verkaufseinheit: 1 Paar (1× Stecker + 1× Buchse)
- Stecker: 3-pol X-Connect, Überwurfmutter
- Farbe: Schwarz
- Kabellänge: 20 cm Stecker / 20 cm Buchse
- Kabel: 18AWG flach, PVC, kälte- und UV-beständig
- Gehäuse: PVC
- Aderkennung: Äußere Ader mit weißem Punkt = GND · Mitte = Daten · unmarkierte äußere Ader = VCC (+)
- Typische Spannung: 12V DC Pixelketten (Polarität vor dem Einschalten prüfen)
- Kompatibel mit: HL-WS2811-RGB-50-12V und anderen 3-pol X-Connect-Pixelprodukten mit gleicher Belegung
