EV1 Konstantspannungs-Leistungsverstärker 12-36V 8A

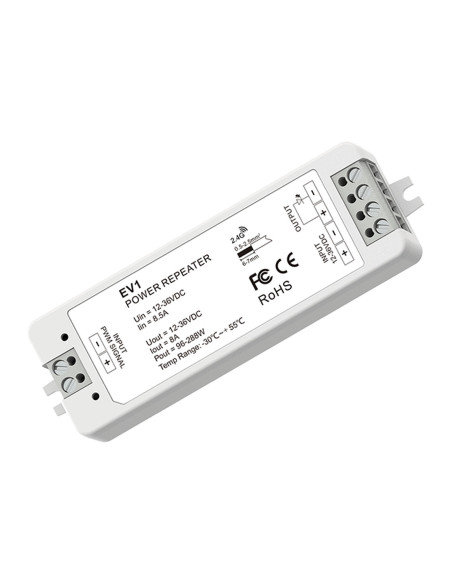

HL-EV1 — 12–36-V-8-A-Konstantspannungs-Leistungsverstärker

Nutzen, wenn ein Einfarben-Dimmer am Stromlimit ist und noch Band fehlt. EV1 nimmt das PWM-Signal vom Dimmer und treibt einen zweiten 8-A-Ausgang aus einer eigenen 12–36-V-Versorgung. Reihe oder parallel: weitere Repeater möglich. Kein Dimmer, kein eigenes Funk.

Das ist die 8-A-/12–36-V-Schwester von HL-EV1-S (der ist 15 A, 12–24 V, größeres Gehäuse). Gleiche Aufgabe, anderes Strom- und Spannungsfenster.

Warum Installateure ihn kaufen

• Ein Kanal, 8 A, 96–288 W je nach Spannung. IP20, etwa 114 × 38 × 26 mm, 53 g.
• PWM ein, LED aus, Versorgung ein — eigene Klemmen. Verpolungs- und Kurzschlussschutz.
• Zu Hi-Line-Einfarben-CV-Dimmern (V1-L, V1-F, V1-T, V1-K und ähnlich).

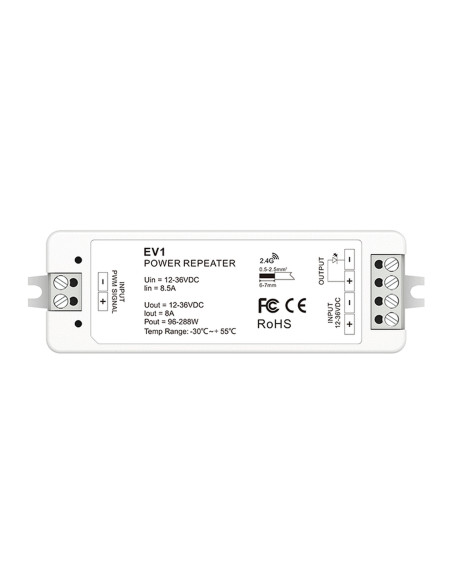

Verdrahtung

• PWM-Signal + / − vom LED-Ausgang des Dimmers (oder vom vorherigen Repeater)
• Versorgung + / −, 12–36 V DC, gleiche Spannung wie das Band, eigenes Netzteil für diese Strecke
• LED-Ausgang + / − zum zusätzlichen Band

Bei PWM ab 8 kHz Ausgangsstrom unter etwa 70 % halten, sonst wird der Repeater heiß. Das Handbuch-PDF liegt unter Anhänge. Zubehör: EV1-S und typische Einfarben-Dimmer.

Technische Kurzfassung

• SKU: HL-EV1
• 12–36 V DC, 1 Kanal 8 A, 96–288 W, PWM-Eingang
• IP20, etwa 114 × 38 × 26 mm, 53 g
• Garantie: 5 Jahre

Nur durch eine Elektrofachkraft. Streifenspannung vor dem ersten Einschalten prüfen. Nur innen, trocken.
