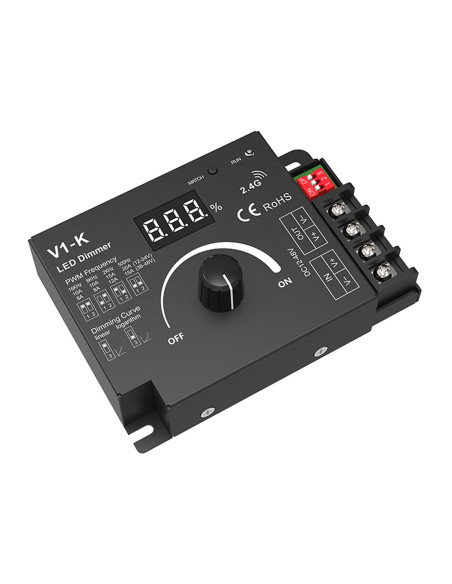

HL-V1-K 20A Drehknopf Funk LED Streifendimmer 12-48V Schraegansicht

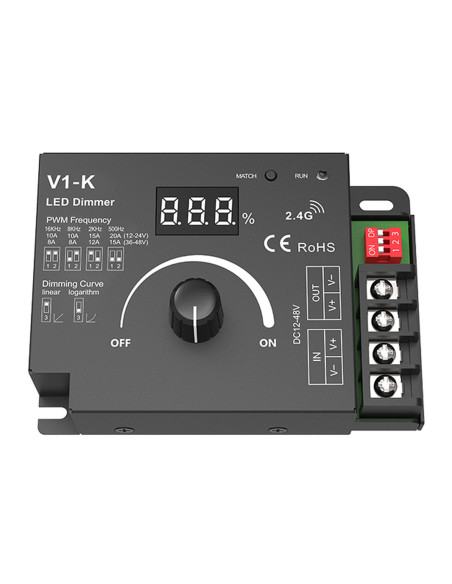

HL-V1-K 20A Drehknopf Ziffernanzeige und Klemmen
  • Neu
HL-V1-K 20A Drehknopf Funk LED Streifendimmer 12-48V Schraegansicht
HL-V1-K 20A Drehknopf Ziffernanzeige und Klemmen

V1-K 20A Drehknopf Funk-LED-Streifendimmer 12-48V

HL-V1-K ist ein 12–48-V-Einfarben-Streifendimmer mit Drehknopf und Ziffernanzeige. PWM wählbar (500 Hz, 2 kHz, 8 kHz oder 16 kHz). 20 A bei 12/24 V auf 500 Hz. Optionale 2,4-GHz-Fernbedienungen. Nicht der 8-A-HL-V1-KS und nicht der 0–10-V-HL-V1-T.

HL-V1-K

Mehr als auf Lager?

Wir haben 1 auf Lager, versandbereit. Wenn Sie mehr benötigen, erhöhen Sie die Menge und legen Sie sie in den Warenkorb. Die Extra-Menge geht in den Rückstand: Wir verwenden eingehende Ware, sofern noch etwas frei ist, sonst beträgt die Lieferzeit in der Regel 30–45 Tage.
1 Artikel Auf Lager
Nur noch wenige Teile verfügbar
33,00 £
(£
39.60
with VAT)
zzgl. MwSt.

Tags:


HL-V1-K — 20-A-Drehknopf-Funk-Streifendimmer mit Ziffernanzeige

Nutzen, wenn das Band ein konstantspannungs-einfarbiger LED-Streifen auf 12–48 V DC ist und Sie einen Knopf am Gehäuse plus Prozentanzeige wollen. Vier DIP-PWM-Stufen: 500 Hz, 2 kHz, 8 kHz oder 16 kHz. Linear oder logarithmisch am selben Block. Optionale 2,4-GHz-Fernbedienungen nach dem Koppeln.

Das ist die Hochstrom-Drehknopf-Schwester von HL-V1-KS (der ist 8 A). Nicht der 0–10-V-/Taster-HL-V1-T und kein netzseitiger Triac.

Warum Installateure ihn kaufen

  • 20 A bei 12/24 V auf 500 Hz (240 W @ 12 V, 480 W @ 24 V). Bei 36/48 V gilt auf 500 Hz 15 A. Höhere PWM-Stufen senken den Strom — Tabelle auf dem Deckel und im PDF.
  • Drehknopf für 0–100 % mit live Prozent auf der dreistelligen Anzeige. Kamera oder Pfeifen: PWM hoch. Lange Strecken oder Volllast: 500 Hz.
  • Hi-Line-Einfarben-Fernbedienungen koppeln, wenn neben dem Knopf auch eine Handbedienung gewünscht ist. Etwa 15 m im Freien.
  • Überhitzung / Überlast / Kurzschluss setzen selbst zurück. Optional 3-Sekunden-Ein/Aus-Fade (siehe PDF).

Verdrahtung

  • Versorgung + / − (12–48 V DC, Konstantspannungsnetzteil)
  • LED-Ausgang + / − zum Streifen. Polarität vor dem ersten Einschalten prüfen
  • DIP: PWM-Frequenz und Dimmkurve — vor dem Schließen des Deckels setzen
  • Match-Taste oben für optionale Fernbedienungen

Was dazu gehört

Unter Zubehör Hi-Line-2,4-GHz-Einfarben-Fernbedienungen, die Schwester HL-V1-KS und HL-V1-T, falls Sie 0–10 V brauchen. Keine RGB-Fernbedienung.

Das Handbuch-PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). Die DIP-Tabelle dort ist die Last bei jeder PWM-Stufe.

Technische Kurzfassung

  • 12–48 V DC Konstantspannung, 1 Kanal
  • 20 A @ 12/24 V, 15 A @ 36/48 V auf 500 Hz (PWM-Derating im PDF)
  • PWM 500 Hz / 2 kHz / 8 kHz / 16 kHz; linear oder log
  • Drehknopf + Ziffernanzeige + optional RF 2,4 GHz, 100 Stufen, 0–100 %
  • Etwa 112 × 80 × 45 mm, 165 g, IP20
  • Garantie: 5 Jahre

Nur durch eine Elektrofachkraft. Streifenspannung und Konstantspannungsnetzteil vor dem ersten Einschalten prüfen. Geräte nicht stapeln; etwa 20 cm Abstand zum Netzteil.

Hersteller
Hi-Line
Schutzklasse (IP)
IP20 (Nichtwasserdicht)
Type
Controller/Steuergerät für einfarbige LED-Streifen
Betriebsspannung
12-48V DC
Spannungsart
Constant Voltage (PWM)
Type of control
Funkfrequenz (RF)
Warranty
5 Years
Operating Frequency
2.4GHz
