HL-V1-KS — Drehknopf- und Funkdimmer für LED-Streifen

12–48 V DC, ein Kanal Konstantspannung für einfarbige LED-Streifen. Der Drehknopf sitzt am Gehäuse, sodass die Helligkeit vor Ort ohne Fernbedienung eingestellt werden kann. Eine Hi-Line-2,4-GHz-Einfarben-Fernbedienung lässt sich zusätzlich koppeln, wenn der Kunde eine Handbedienung oder mehrere Zonen wünscht.

Warum Installateure ihn kaufen

• Lokale Bedienung ohne Smartphone, WLAN oder verlorene Fernbedienung. Knopf auf Anschlag: aus, danach 1–100 %.
• Gleiche 2,4-GHz-Familie wie HL-V1-L / HL-R6 / HL-R11 — Fernbedienung oder zweiter Dimmer später ergänzbar.
• PWM wählbar (500 Hz / 2 kHz / 8 kHz / 16 kHz) für Kamera-Jobs — höhere PWM mindert sichtbares Flackern im Video, reduziert aber den Ausgangsstrom (Tabelle in der PDF).
• Logarithmische oder lineare Dimmkurve. Logarithmisch wirkt auf LED-Band meist natürlicher.
• Schutz gegen Überhitzung, Kurzschluss und Verpolung, automatische Wiederherstellung.

Bedienung

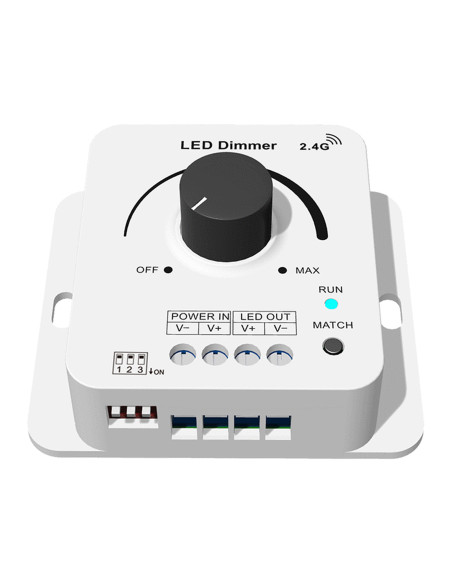

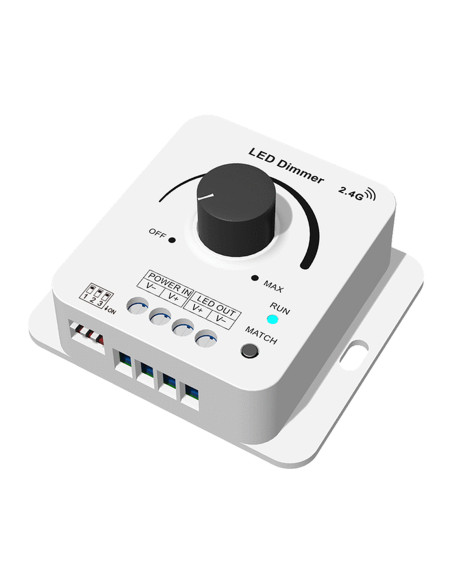

• Drehknopf am Gerät: aus / Helligkeit. Typisch für Schrank, Gesims und Möbel.
• Hi-Line-2,4-GHz-Fernbedienungen (Einfarben-Modelle): Match kurz, dann Ein/Aus oder Zonentaste. Bis zu zehn Fernbedienungen.

Ein-/Ausblendzeit 3 s über die Match-Taste (PDF). Match 10 s halten stellt die Werkseinstellung wieder her.

Elektrische Daten

• Ein-/Ausgang: 12–48 V DC, Konstantspannung, ein Kanal
• Eingangsstrom 8,5 A
• Ausgang: 8 A @ 12–24 V (96 W / 192 W), 6 A @ 36–48 V (216 W / 288 W)
• Bei 16 kHz PWM sinkt der Strom (4 A @ 12–24 V, 3 A @ 36–48 V) — Streifen auf die tatsächlich genutzte Frequenz auslegen
• Das Konstantspannungsnetzteil sollte mindestens das 1,2-Fache der Streifenleistung haben, sonst flackert das Licht bei Volllast

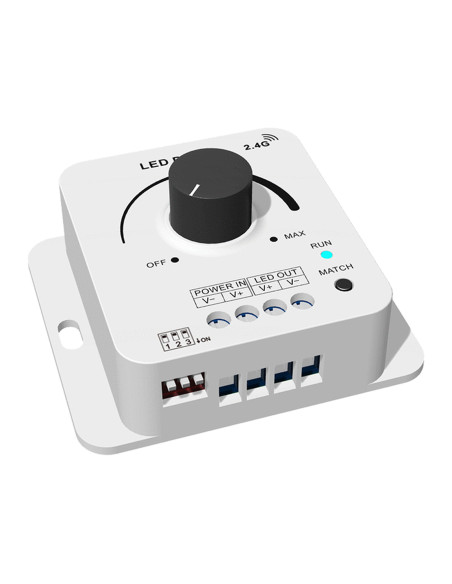

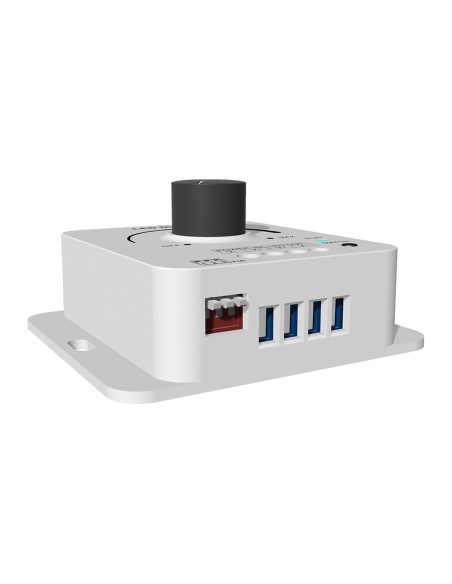

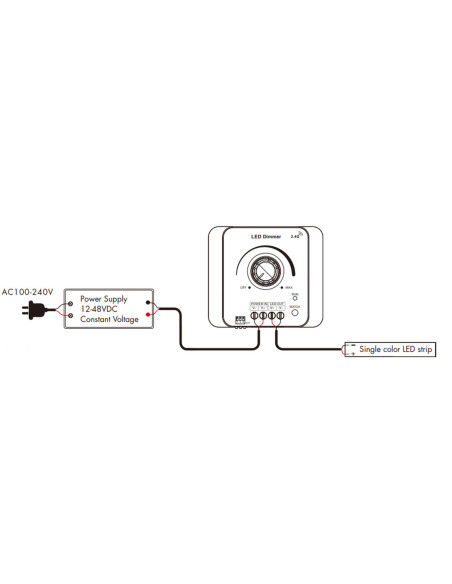

• Klemmen: Versorgung +/− ein, LED +/− aus. Leiter 0,5–1,5 mm² (1 mm² für 10 A). Fest anziehen — lockere Klemmen werden bei Volllast heiß
• IP20, innen, trocken. Ta −20 °C bis +55 °C, Tc max. 85 °C

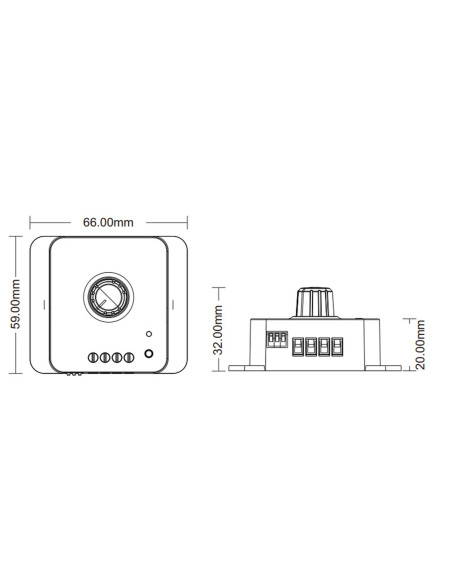

• Maße ca. 70 × 60 × 40 mm, ca. 59 g
• Mindestabstand 20 cm zum Netzteil und zu anderen Funkeinheiten

Zubehör

Unter Ähnliche Produkte finden Sie Hi-Line-Einfarben-Fernbedienungen und die stärkeren Funkdimmer, falls 8 A nicht reicht. Keine RGB-Fernbedienung für diesen Dimmer kaufen.

Die Bedienungsanleitung als PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). DIP für PWM und Kurve sowie das Schaltbild stehen dort.

Technische Kurzfassung

• Funktionen: Drehknopf + 2,4 GHz-Funk, 1 Kanal CV-PWM
• Dimmen: 256 Stufen, 0–100 %, logarithmisch oder linear
• PWM: 500 Hz / 2 kHz / 8 kHz / 16 kHz
• Schutz: Verpolung, Kurzschluss, Überhitzung (auto)
• Kennzeichnung: CE, RoHS, FCC
• Garantie: 5 Jahre

Installation durch eine Fachkraft. Streifenspannung und Leistung vor dem ersten Einschalten prüfen.
