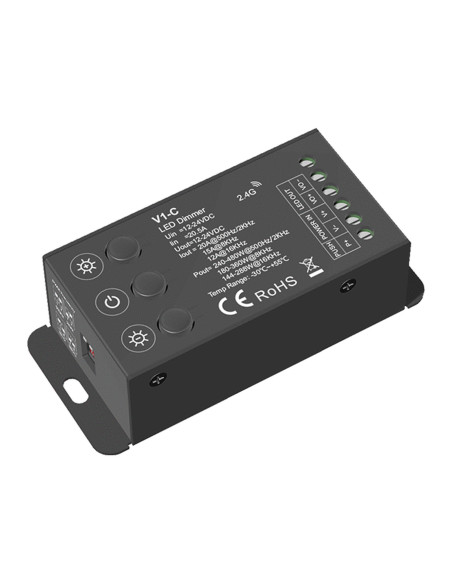

HL-V1-C — 12–24 V 20 A Drei-Tasten Funk-LED-Streifendimmer
Das ist ein 12–24 V DC, einkanaliger Konstantspannungsdimmer für einfarbigen LED-Streifen. Drei Tasten auf dem Deckel stellen die Helligkeit ohne Fernbedienung. Eine Hi-Line 2,4 GHz-Einfarben-Fernbedienung oder ein Taster, wenn der Kunde Handheld- oder Wandbedienung will.
Warum Installateure ihn kaufen
- Lokale Bedienung ohne Handy, WLAN oder verlorene Fernbedienung. Heller, Ein/Aus, dunkler am Gehäuse.
- Dieselbe 2,4 GHz-Familie wie HL-V1-L / HL-R6 / HL-PK1. Bis zu zehn Fernbedienungen.
- Hoher Strom für 12/24 V-Band: 20 A bei 500 Hz / 2 kHz (240 W @ 12 V, 480 W @ 24 V). Höheres PWM reduziert den Strom — 15 A bei 8 kHz, 12 A bei 16 kHz.
- Externes Push-Dim an einem Taster, mit Speicher nach Netzausfall.
- Überhitzungs-, Überlast-, Kurzschluss- und Verpolungsschutz mit automatischer Rückkehr.

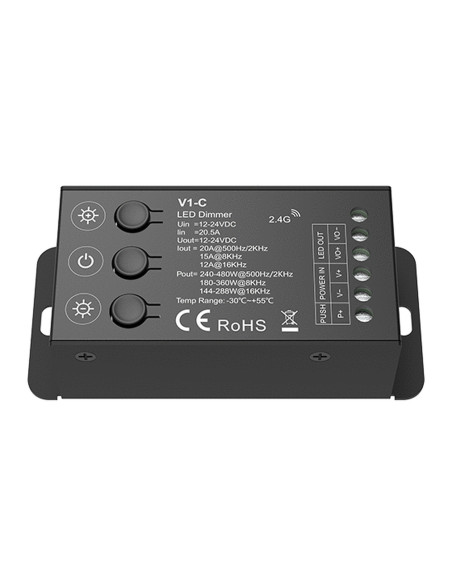

Bedienung
- Drei Tasten auf dem Deckel: heller, Ein/Aus, dunkler. Kurzdruck 10 Stufen; Langdruck (1–6 s) stufenlos 256 Stufen.
- Hi-Line 2,4 GHz-Fernbedienungen (Einfarben, inkl. HL-PK1-Wandpanel). Pairing: Heller- und Dunkler-Taste 2 s halten, dann Ein/Aus oder Zonentaste. Ca. 30 m im Freien.
- Taster an P+ / P−: Klick Ein/Aus, Doppelklick 10 % / 100 %, Langdruck dimmen. Speicher nach Netzausfall. Mehrere Dimmer an einem Taster (max. 25, max. 20 m Tasterleitung).
Elektrik — vor der Bestellung lesen
- Ein-/Ausgang: 12–24 V DC, Konstantspannung, ein Kanal
- Eingangsstrom 20,5 A
- Ausgang: 20 A @ 500 Hz / 2 kHz (240/480 W), 15 A @ 8 kHz (180/360 W), 12 A @ 16 kHz (144/288 W)
- Konstantspannungsnetzteil mindestens das 1,2-fache der Streifenleistung, sonst Flackern bei Volllast

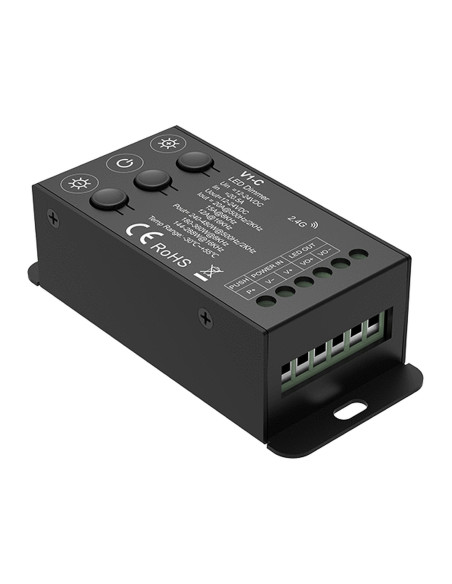

- Klemmen: LED −/+, Versorgung −/+, Taster. Leiter 0,5–2,0 mm². Festdrehen — lose Klemmen werden bei 20 A heiß

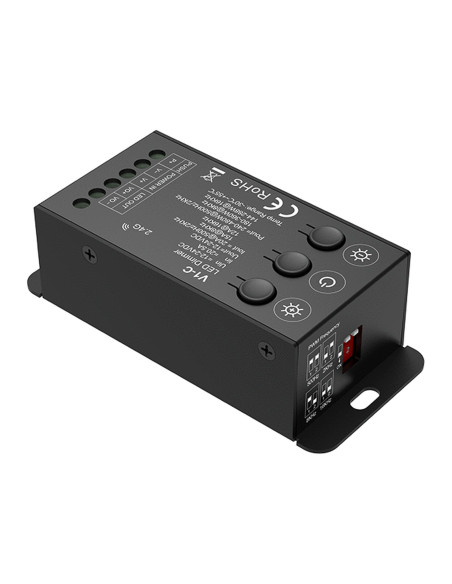

- PWM-DIP am Ende: 500 Hz / 2 kHz / 8 kHz / 16 kHz
- IP20, Innen, trocken. Ta −30 °C bis +55 °C, Tc max. 85 °C
- Maß ca. 100 × 46 × 38 mm (Befestigung 90 mm), ca. 81 g
- ≥20 cm Abstand zum Netzteil und zu anderen Funkgeräten
Dazu passt
Unter Ähnliche Produkte Einfarben-Fernbedienungen (inkl. HL-PK1-Wandpanel) und die 12–48 V-Dimmer, wenn 12–24 V die falsche Spannung ist. Keine RGB-Fernbedienung für diesen Dimmer.
Die Bedienungsanleitung als PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). Tasten, Push-Dim, PWM-DIP und Pairing stehen dort.
Technische Kurzfassung
- Funktionen: 3 Tasten + 2,4 GHz Funk + Push-Dim, 1 Kanal CV-PWM
- Dimmen: 4096 Stufen, 0–100 %, logarithmisch
- PWM: 500 Hz / 2 kHz / 8 kHz / 16 kHz
- Schutz: Verpolung, Kurzschluss, Überlast, Überhitzung (automatische Rückkehr)
- Kennzeichnung: CE, RoHS
- Garantie: 5 Jahre
Installation durch eine qualifizierte Person. Spannung und Leistung des Streifens vor dem ersten Einschalten prüfen.
