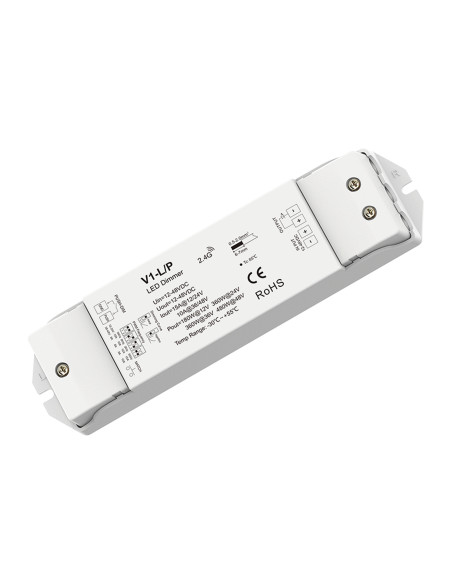

V1-L/P 15A PWM Funk-LED-Streifendimmer 12-48V

HL-V1-L/P — 12–48-V-Funk-Streifendimmer mit wählbarer PWM

Wenn der Streifen ein konstantspannungs-einfarbiges LED-Band auf 12–48 V DC ist und die PWM-Frequenz vor Ort gewählt werden soll. Vier DIP-Stufen: 500 Hz, 2 kHz, 8 kHz oder 16 kHz. Lineare oder logarithmische Kurve im selben Block. 2,4-GHz-Funk und Taster.

Das ist die PWM-wählbare Schwester von HL-V1-L (der bleibt fest auf 500 Hz). Kein Netz-Triac und kein Hochvolt-Streifendimmer.

Warum Installateure es kaufen

• 15 A bei 12/24 V (180 W @ 12 V, 360 W @ 24 V). Bei 36/48 V 10 A (360 W @ 36 V, 480 W @ 48 V). Höhere PWM senkt den Strom — Tabelle im PDF.
• Kamera, hochwertiges COB oder Pfeifen: PWM hoch. Lange Strecken oder Volllast: 500 Hz lassen.
• Ein Gerät nimmt bis 10 Hi-Line-Einfarben-Fernbedienungen. Mehrere Dimmer in einer Zone bleiben synchron (Auto-Transmit ca. 30 m frei).
• Taster an der Wand für Ein/Aus und Langdruck-Dimmen. Match-Taste stirnseitig. Verpolung/Überhitzung/Überlast/Kurzschluss erholen sich selbst.

Anschluss

• Versorgung + / − (12–48 V DC von einem Konstantspannungsnetzteil)
• LED-Ausgang + / − zum Streifen. Polarität vor dem ersten Einschalten prüfen
• Taster: Common und geschaltet, rückstellend

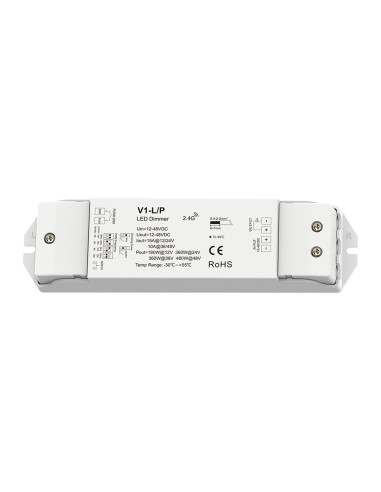

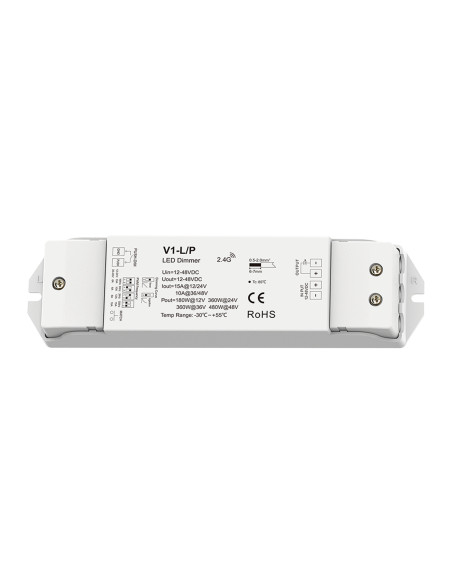

• DIP: PWM-Frequenz und Dimmkurve — vor dem Deckel setzen

Was dazu gehört

Unter Zubehör Hi-Line-2,4-GHz-Einfarben-Fernbedienungen, das PK1-Wandknopf-Panel und die Schwester HL-V1-L. Keine RGB-Fernbedienung.

Das Handbuch-PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). Die DIP-Tabelle dort ist die Last je PWM-Stufe.

Technische Kurzfassung

• 12–48 V DC Konstantspannung, 1 Kanal
• 15 A @ 12/24 V, 10 A @ 36/48 V (PWM-Derating im PDF)
• PWM 500 Hz / 2 kHz / 8 kHz / 16 kHz; linear oder log
• RF 2,4 GHz + Taster, 4096 Stufen, 0–100 %
• Ca. 175 × 45 × 27 mm, 123 g, IP20
• Garantie: 5 Jahre

Nur durch eine Elektrofachkraft. Streifenspannung und dass das Netzteil Konstantspannung ist, vor dem ersten Einschalten prüfen.
