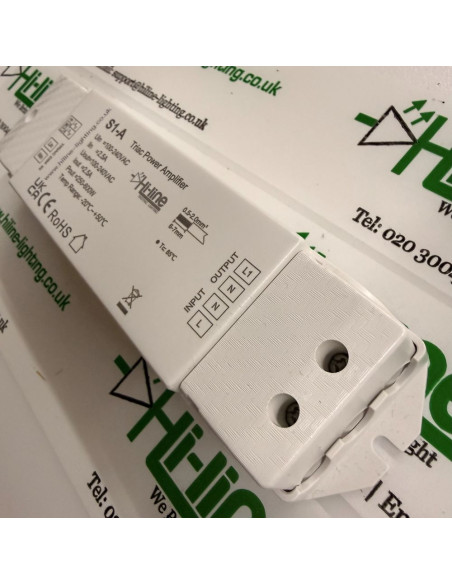

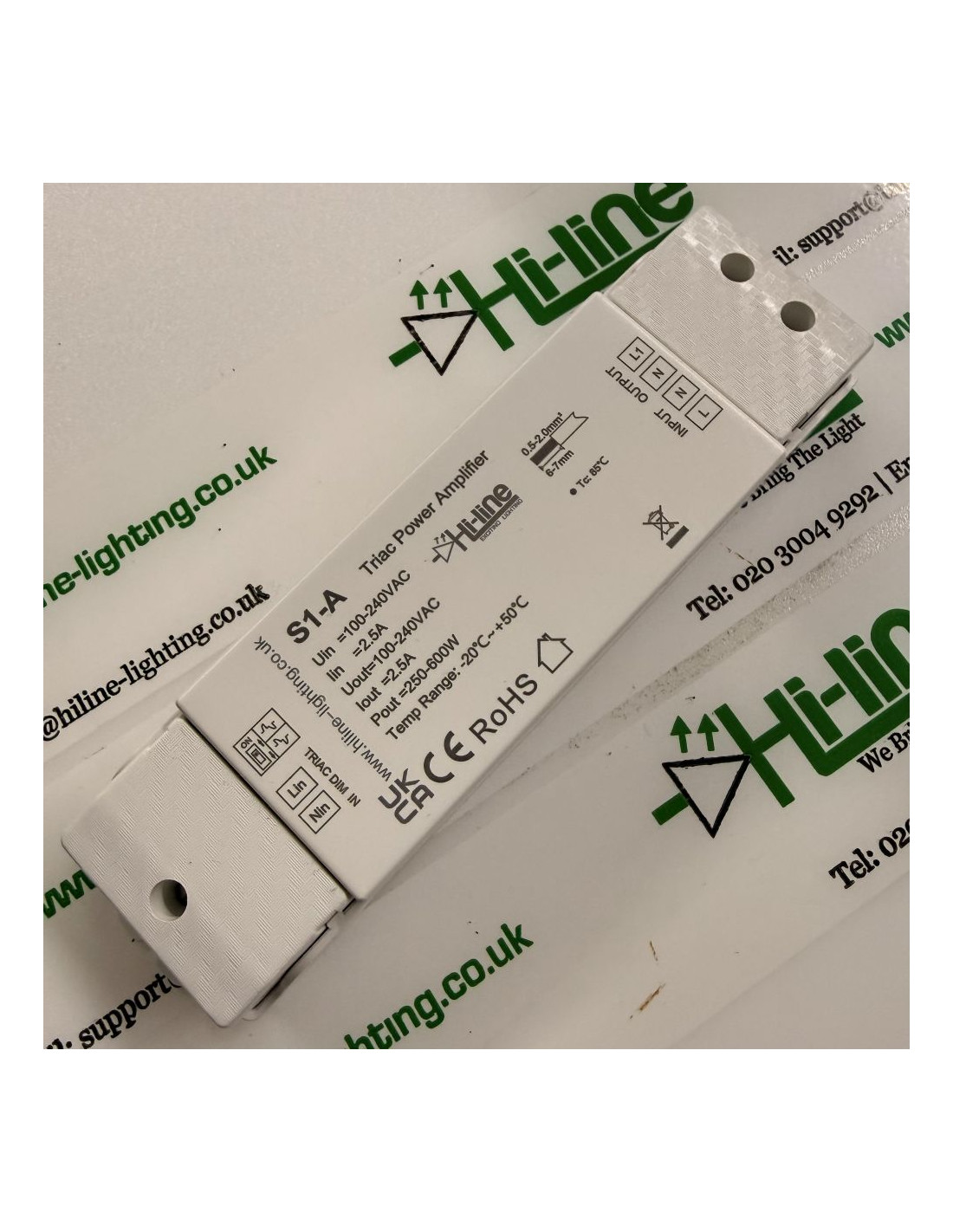

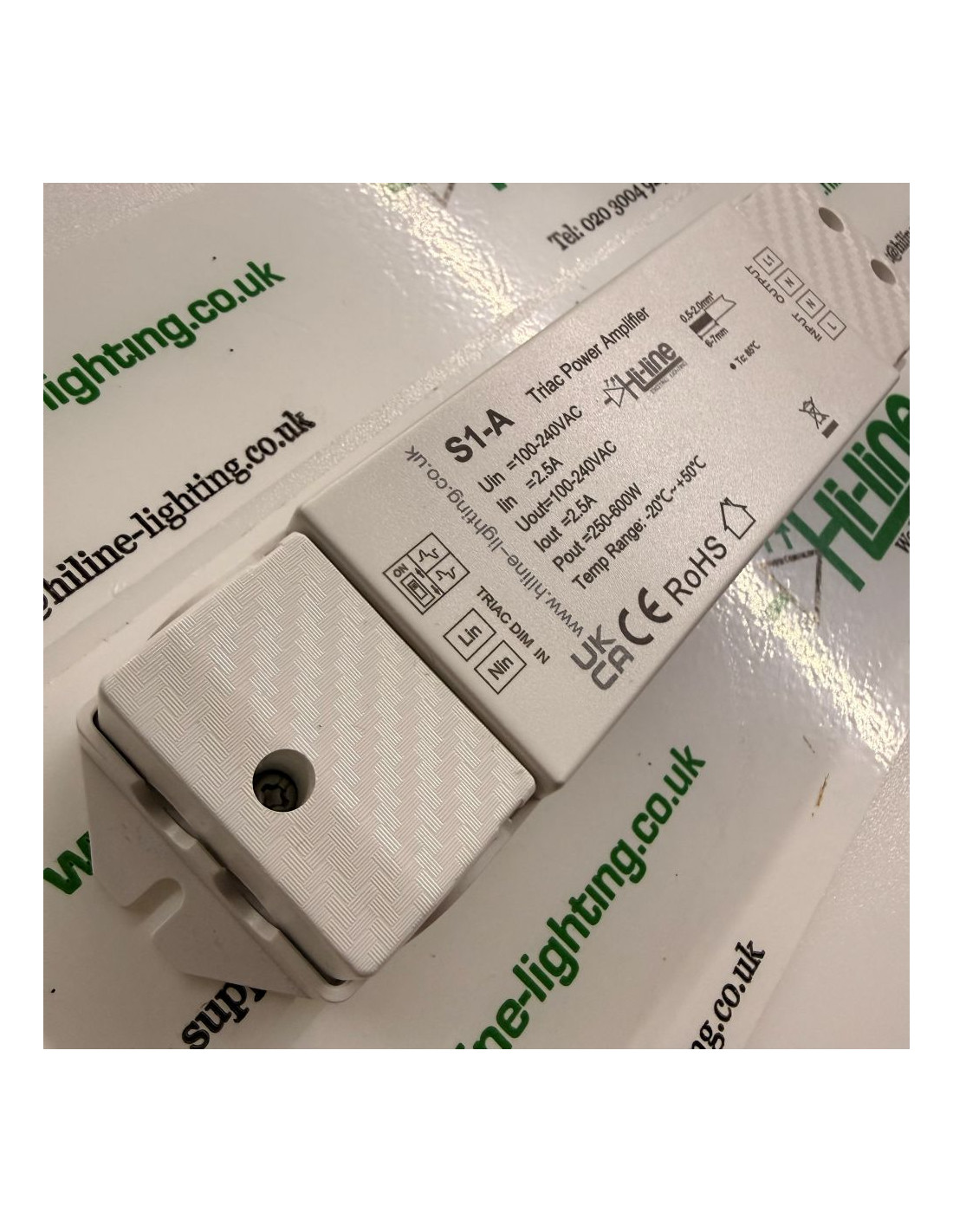

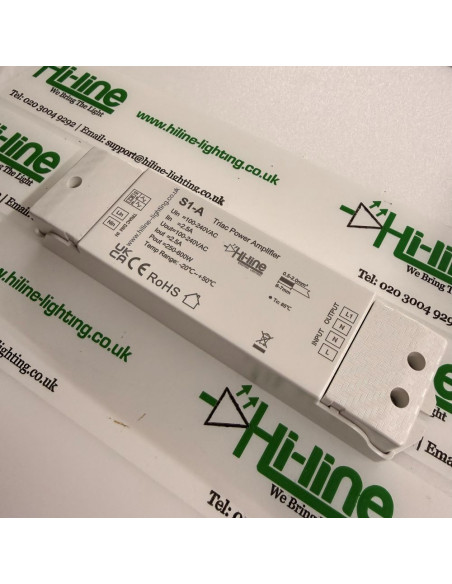

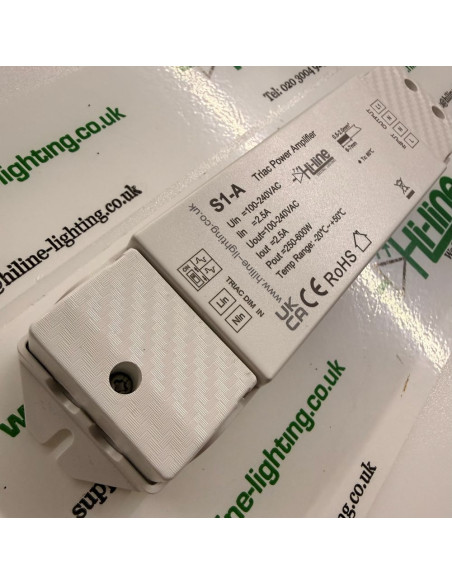

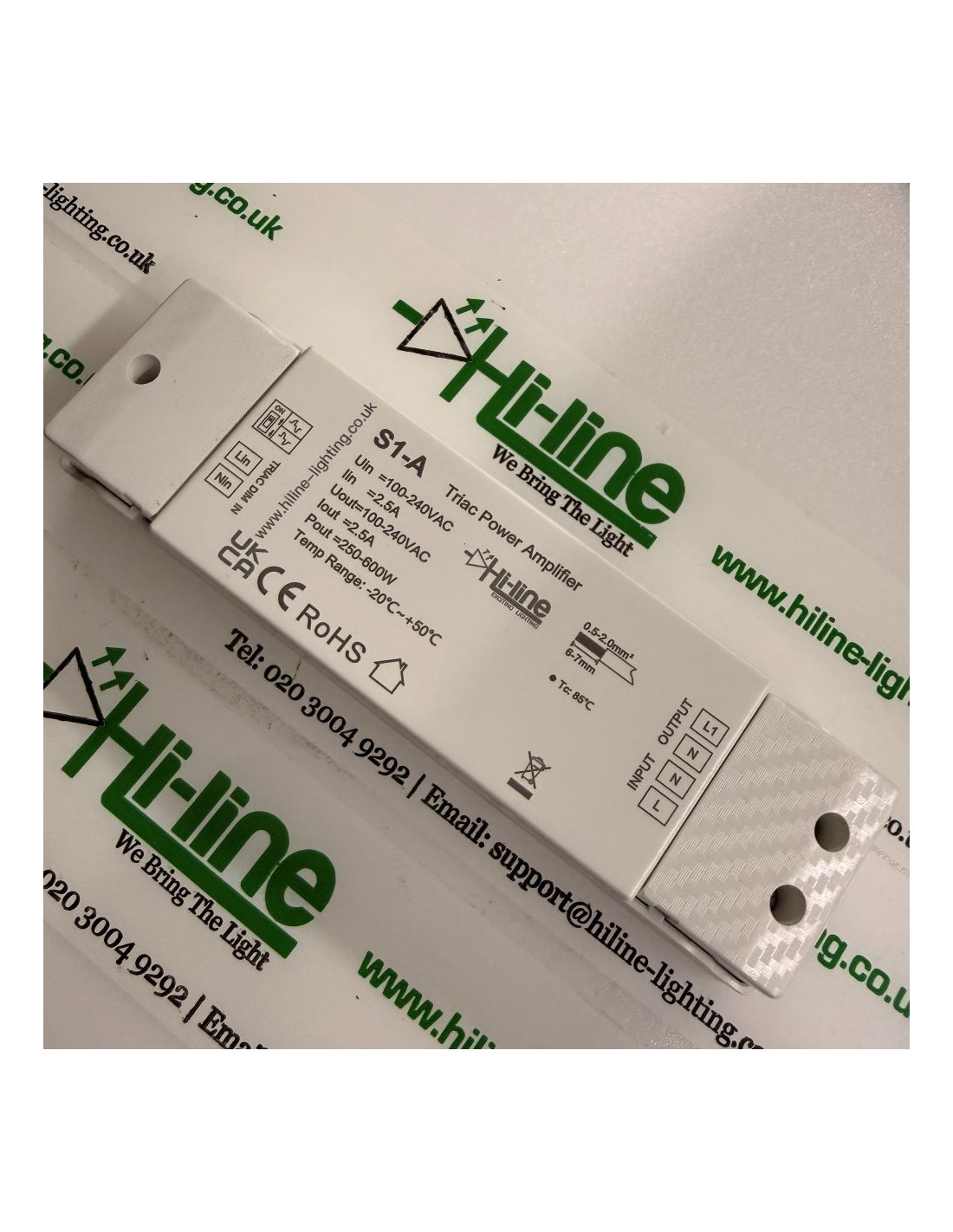

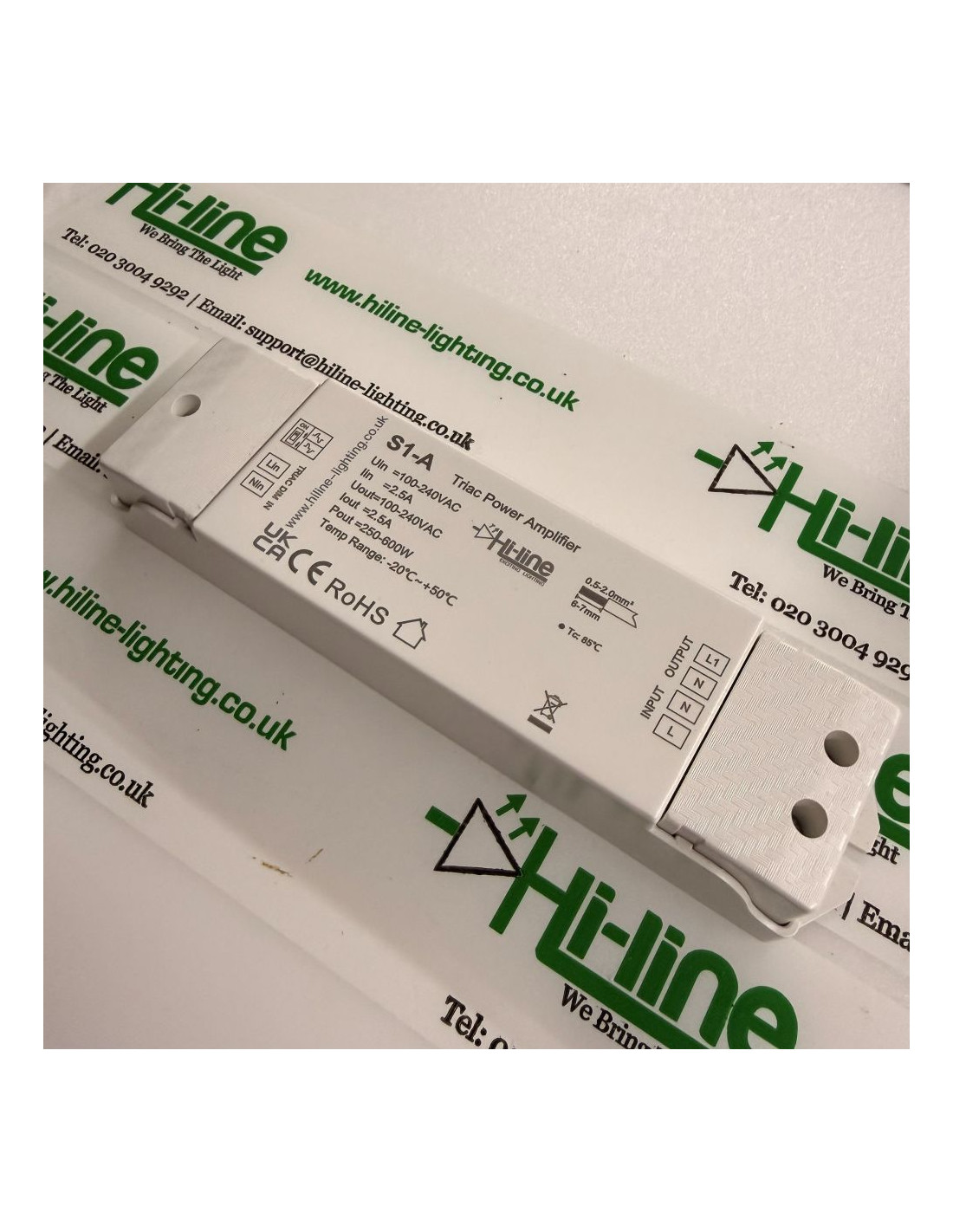

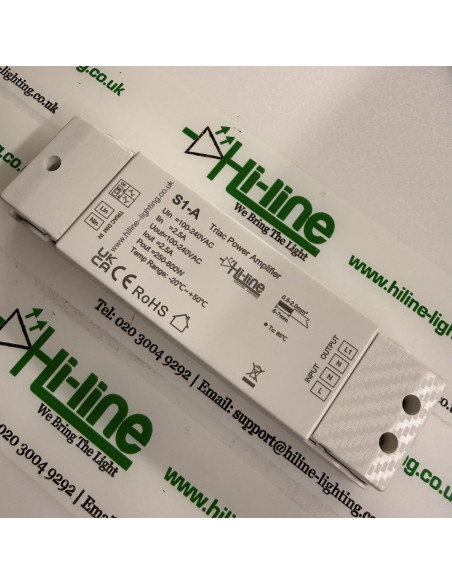

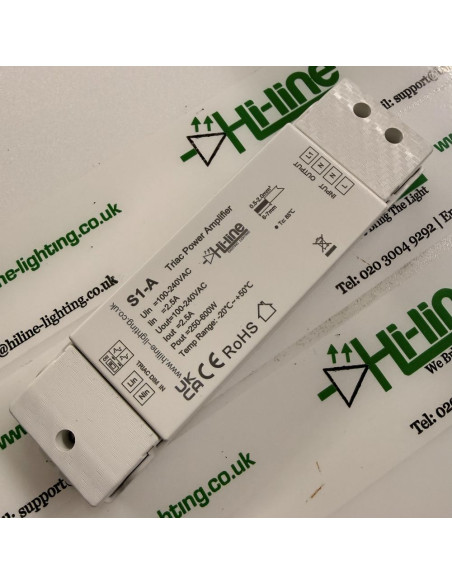

Dieses Erweiterungsmodul für phasenanschnitt- und phasenabschnittgesteuerte Dimmsysteme wurde für Installationen entwickelt, bei denen ein einzelner Dimmer höhere Lasten steuern muss, als er direkt verarbeiten könnte. Der Dimmer liefert lediglich das Steuersignal, während das Modul die hochleistungsfähige AC-Schaltstufe übernimmt und somit größere Gruppen dimmbarer LED-Lampen oder mehrere dimmbare LED-Treiber zuverlässig betreiben kann.
Das Modul unterstützt sowohl den Phasenanschnitt (Leading Edge) als auch den Phasenabschnitt (Trailing Edge). Über einen einfachen DIP-Schalter lässt sich die passende Ausgangscharakteristik auswählen, um die Kompatibilität mit LED-Treibern und Leuchtmitteln zu verbessern, Flickern zu minimieren und eine stabile Dimmleistung zu erreichen. Diese Flexibilität macht das Modul ideal für Installationen, in denen unterschiedliche Leuchtmittel oder Treibertypen zum Einsatz kommen.
Durch die Nutzung dieses Moduls wird der Dimmer vor hohen Einschaltströmen und übermäßiger elektrischer Belastung geschützt. Der Dimmer sendet lediglich das Steuersignal, während das Modul die eigentliche Last schaltet. Dies erhöht die Lebensdauer, vermindert Ausfälle und sorgt für ein zuverlässiges Gesamtsystem. Mehrere Module können parallel an einen einzigen Dimmer angeschlossen werden, sodass auch sehr große Installationen über nur einen Dimm-Eingang gesteuert werden können.
Typische Einsatzorte sind Wohnbereiche, Bars, Restaurants, Clubs, Hotels und Verkaufsflächen, bei denen viele LED-Leuchten oder mehrere LED-Treiber gemeinsam gedimmt werden müssen. Das Modul eignet sich auch hervorragend für Nachrüstungen in bestehenden Anlagen, in denen ein Austausch des Dimmers nicht möglich oder nicht gewünscht ist, aber eine höhere Lastkapazität und bessere LED-Kompatibilität benötigt wird.
Installations- und Sicherheitshinweise
Dieses Gerät darf nur von qualifiziertem Fachpersonal installiert werden. Es ist ausschließlich für den Innenbereich vorgesehen und muss an einem trockenen, gut belüfteten Ort montiert werden, um eine zuverlässige Wärmeabfuhr sicherzustellen. Vor dem Einschalten muss der DIP-Schalter korrekt eingestellt sein, um entweder Phasenanschnitt- oder Phasenabschnittbetrieb passend zur angeschlossenen Last auszuwählen. Alle Verbindungen müssen den örtlichen Vorschriften entsprechen.
Die Gesamtlast darf die maximal zulässigen Werte nicht überschreiten. Einschaltstrom und Leistungsfaktor aller angeschlossenen LED-Treiber und Leuchten müssen geprüft werden. Falsche Auslegung oder unsachgemäße Installation kann zu Instabilität, Überhitzung oder Schäden führen. Hi-Line Lighting liefert ausschließlich Komponenten und bietet keine Planungs- oder Installationsberatung an. Die Auslegung des Systems, die Kabeldimensionierung, Schutzmaßnahmen und die Installation müssen von einem qualifizierten Fachbetrieb durchgeführt werden. Fehlerhafte Installationen können zu Schäden oder Brandgefahr führen.
Garantieinformationen
Standardgarantie: 3 Jahre.
Eine Garantieverlängerung über 3 Jahre hinaus wird als erweiterte Garantie betrachtet und ist nur mit einem offiziellen Hi-Line-Zertifikat gültig. Eine verlängerte Abdeckung ist kostenpflichtig und wird ausschließlich nach technischer Prüfung des gesamten Projekts, der Installation, der Umgebungsbedingungen und der Qualifikation des Installateurs gewährt. In ausgewählten Fällen kann die Gesamtgarantie auf bis zu 7 Jahre erweitert werden.

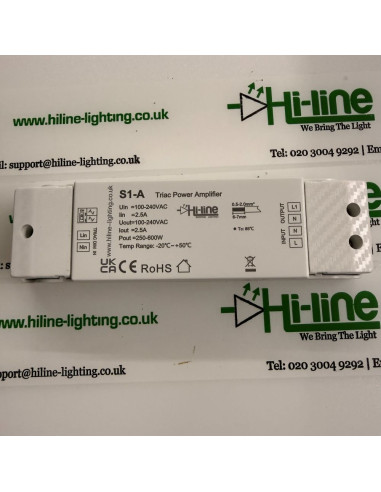

Technische Daten
Eingangsspannung: 100–240VAC
Maximaler Eingangsstrom: 2.5A
Ausgangsspannung: 100–240VAC (phasenanschnitt-/phasenabschnittgedimmt)
Maximaler Ausgangsstrom: 2.5A
Ausgangsleistung: 250–600W (abhängig von der Eingangsspannung)
Ausgangskanäle: 1 Kanal
Dimmverfahren: Phasenanschnitt oder Phasenabschnitt, per DIP-Schalter wählbar
Funktion: Erweiterung der Lastkapazität kompatibler Phasenanschnitt-/Phasenabschnitt-Dimmer
Kompatible Lasten: Dimmbares LED-Leuchtmittel, phasenanschnitt-/phasenabschnittdimmbarer LED-Treiber, Glühlampen, Hochvolt-Halogen
Maximale Last (240V): bis zu 600W (abhängig von Leistungsfaktor und Einschaltstrom)
Maximale Last (110V): bis zu 300W
Typische Lastbeispiele: ca. 26 × 5.5W, 24 × 12W, 6 × 36W oder 3 × 75W (produktabhängig)
Schutzfunktion: Übertemperaturschutz mit automatischer Rückstellung
Steuersignal: Phasenanschnitt-/Phasenabschnittsignal eines kompatiblen Dimmers
Sicherheits- & EMV-Standards: gemäß EN 61347-1/-2 und relevanten EMV-Normen
Zertifikate: UKCA, CE, RoHS
Betriebstemperatur (Ta): -20°C bis +50°C
Gehäusetemperatur (Tc max): 85°C
Schutzart: IP20
Abmessungen: 178 × 50 × 38mm
Gewicht: ca. 0.14kg
Gehäusefarbe: Weiß
Typischer Einsatz: Zwischen Dimmerausgang und Lastkreis, oder in Multi-Modul-Konfigurationen
Standardgarantie: 3 Jahre (verlängerbar gemäß Abschnitt Garantieinformationen)
Dokumentation
Das vollständige Benutzerhandbuch mit Verdrahtungsdiagrammen und Lasttabellen ist im Reiter „Anhänge“ auf dieser Produktseite verfügbar.
Zubehör und passende Produkte
Weitere kompatible Produkte und Zubehör finden Sie im Reiter „Zubehör“ oben auf der Seite (Desktop) oder direkt unter diesem Abschnitt (Mobilgeräte). Im Reiter „Produktspezifikation“ stehen zusätzliche technische Details zur Verfügung. Der Reiter „Anhänge“ enthält technische Datenblätter und Installationshinweise. Zur gezielten Produktauswahl kann auf der linken Seite (Desktop) bzw. oben (Mobilgeräte) der „FILTERN NACH“-Bereich genutzt werden.
