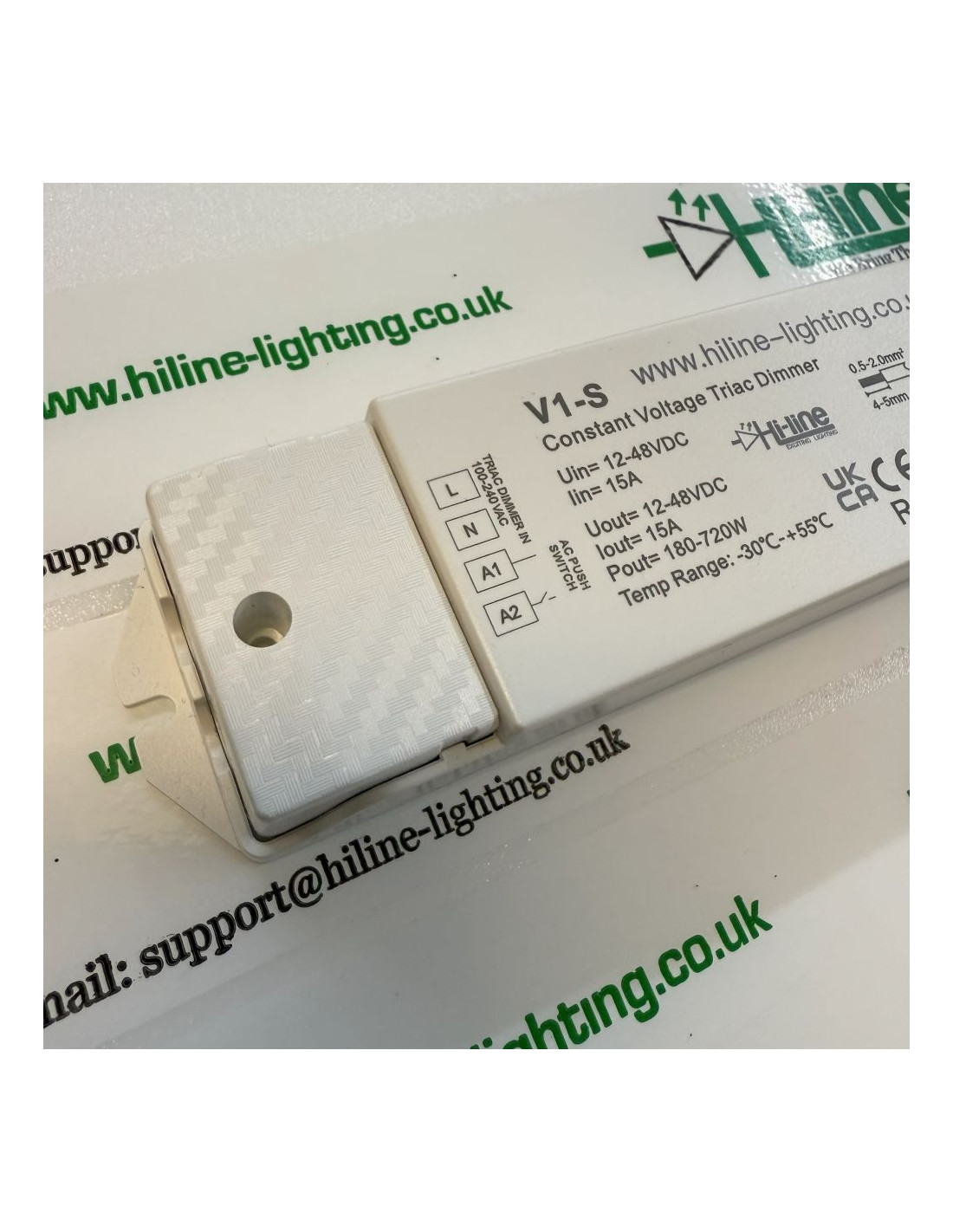

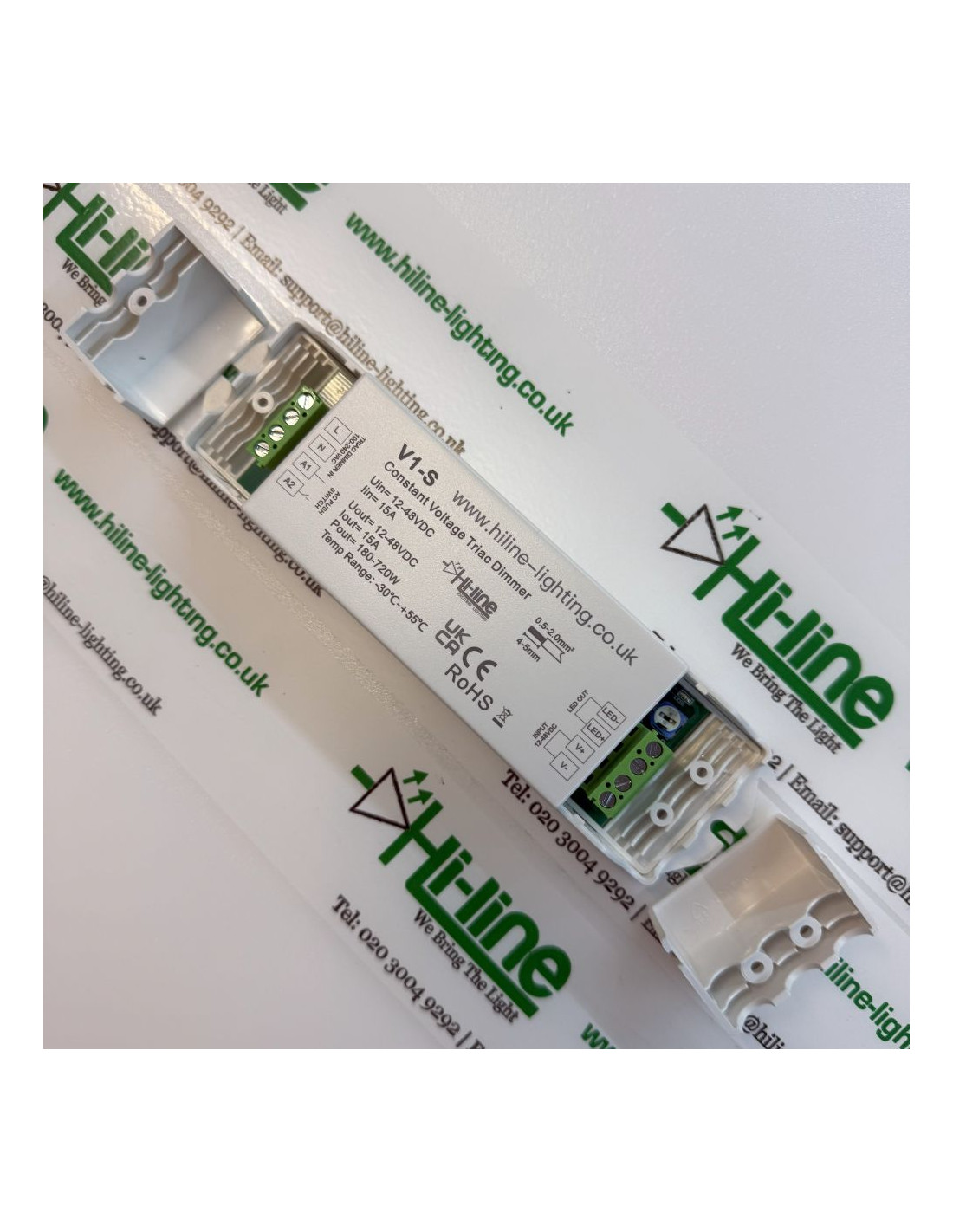

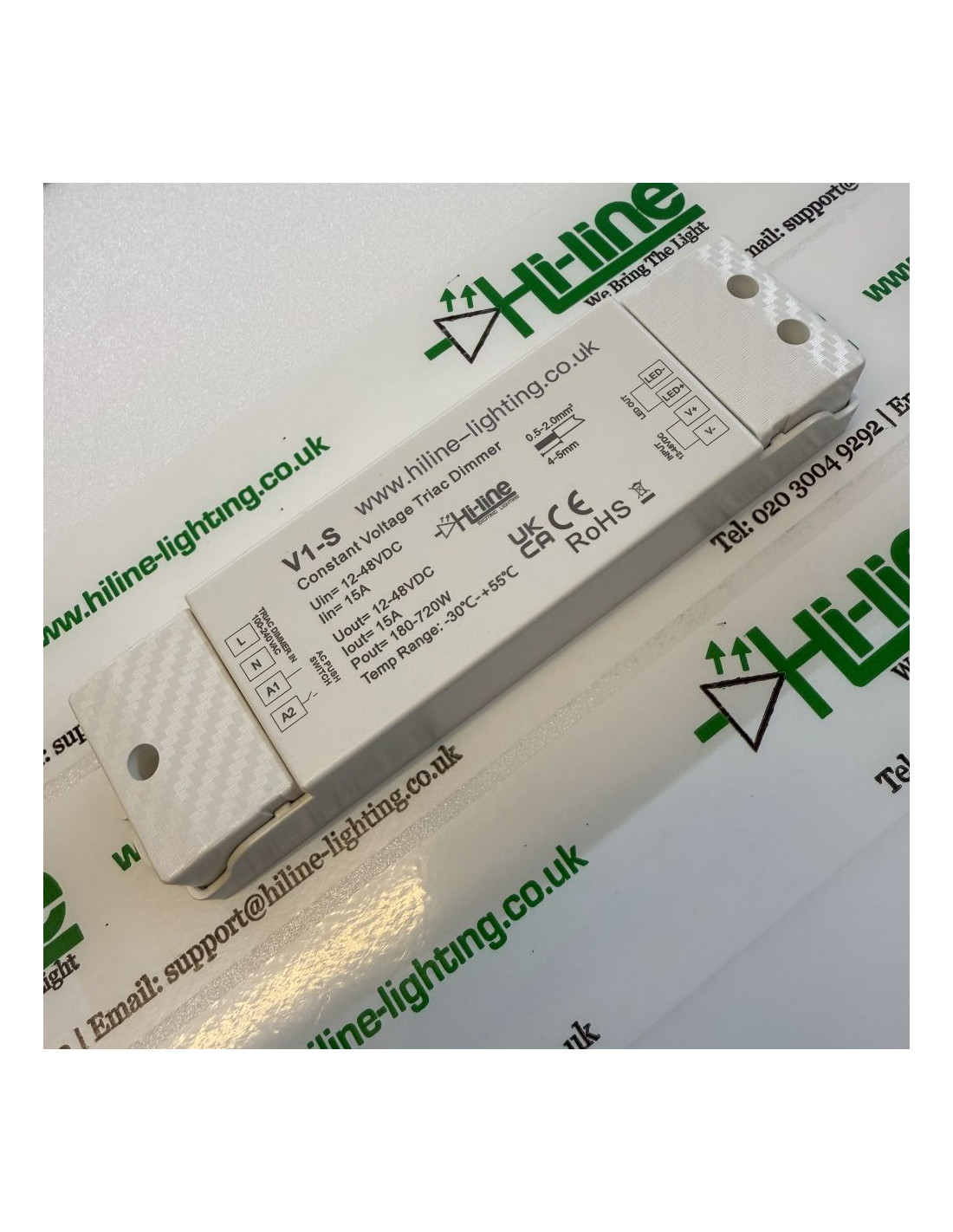

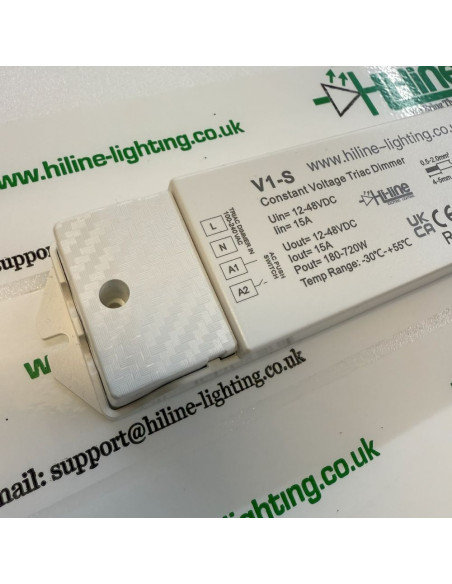

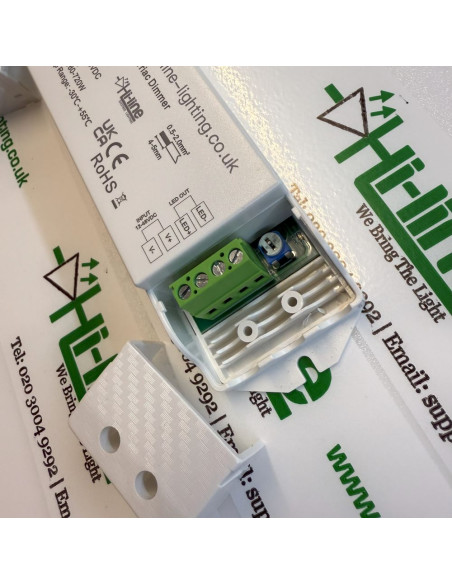

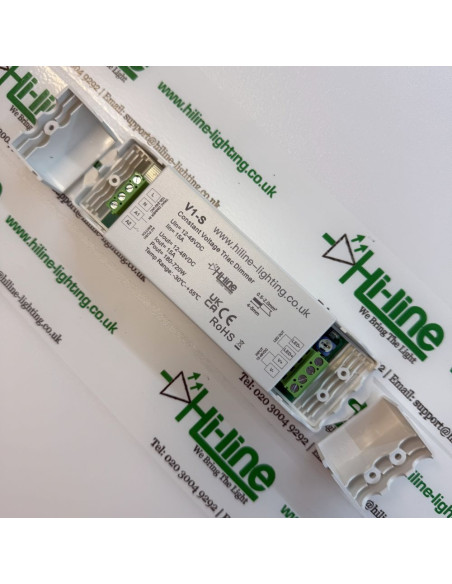

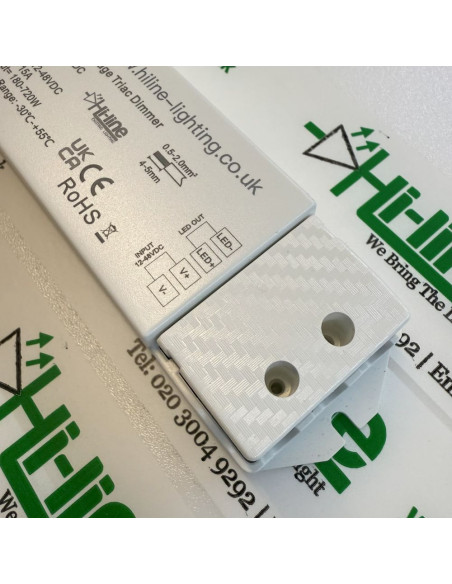

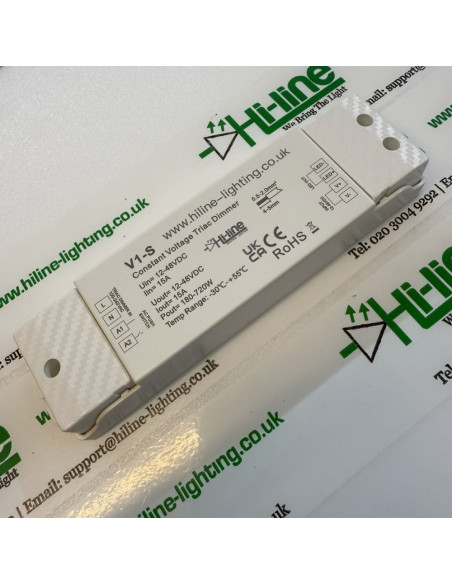

LED-Schnittstelle für Netz-Dimmer 12–48VDC, 15A
Die LED-Schnittstelle für Netz-Dimmer wurde entwickelt, um Standard- oder Smart-AC-Wanddimmer mit großen Konstantspannungs-LED-Streifen-Installationen zu verbinden. Sie nimmt das Dimm-Signal eines Phasenanschnitt- oder Phasenabschnitt-Dimmers oder eines Push-Dim-Schalters auf und wandelt es in präzise PWM-Steuerung für LED-Streifen mit 12–48VDC um. Dadurch können elegante oder smarte Netz-Dimmer deutlich größere LED-Lasten steuern, als dies direkt möglich wäre.
Das Gerät bietet sanftes logarithmisches Dimmen von 0–100 %, speichert die zuletzt eingestellte Helligkeit und ermöglicht die Synchronisation mehrerer Einheiten ohne zusätzliche Verkabelung. Eingebaute Schutzfunktionen gewährleisten einen zuverlässigen und sicheren Betrieb auch in anspruchsvollen Umgebungen.
In der Praxis löst diese Schnittstelle eine zentrale Einschränkung: Die meisten Wanddimmer können nur kleine LED-Lasten direkt steuern. Zum Beispiel unterstützt der Hi-Line HL-TAG-DIM-W Drehdimmer bis zu 80W. In Kombination mit dieser Schnittstelle können jedoch mehrere Hundert Watt LED-Streifen kontrolliert werden. Gleiches gilt für den Hi-Line HL-TS-K(WT) Wi-Fi Drehdimmer, der smarte Steuerungsfunktionen bietet, aber in seiner direkten Kapazität begrenzt ist. Mit dieser Schnittstelle, die die Last übernimmt, eignen sich solche Dimmer auch für großflächige LED-Installationen.
Die Schnittstelle ist ideal für Wohn-, Gewerbe- und Architekturprojekte, bei denen Kunden den Komfort von bestehenden oder smarten Wanddimmern wünschen, aber gleichzeitig große LED-Streifen mit flackerfreiem, gleichmäßigem Dimmen betreiben möchten.
Hinweis: Diese Schnittstelle erzeugt keine eigene Leistung. Sie muss mit einem geeigneten Konstantspannungs-Netzteil betrieben werden, das die gleiche Spannung wie die angeschlossenen LED-Streifen (12V, 24V, 36V oder 48V) liefert. Das Netzteil sollte außerdem mindestens 1,2× über der LED-Last dimensioniert sein, um einen stabilen Betrieb sicherzustellen.
Brauchen Sie diese Schnittstelle?
Für kleine Projekte ist dieses Gerät nicht unbedingt erforderlich. Wenn Ihr Dimmer direkt mit einem kurzen LED-Streifen verbunden ist und die Last innerhalb seiner Grenzen liegt (z. B. bis 80W), können Sie den Dimmer alleine verwenden.
Für größere Projekte oder in Kombination mit eleganten oder smarten AC-Dimmern wird diese Schnittstelle unverzichtbar. Statt durch die integrierte Lastkapazität des Dimmers begrenzt zu sein, liefert der Dimmer nur das Steuersignal, während die Schnittstelle bis zu 720W LED-Streifen bei 48V versorgt und dimmt. Damit ist sie die richtige Wahl, wenn Sie lange LED-Streifenläufe steuern möchten oder smarte Dimmer wie den HL-TS-K(WT) mit größeren Projekten kombinieren.
Technische Daten

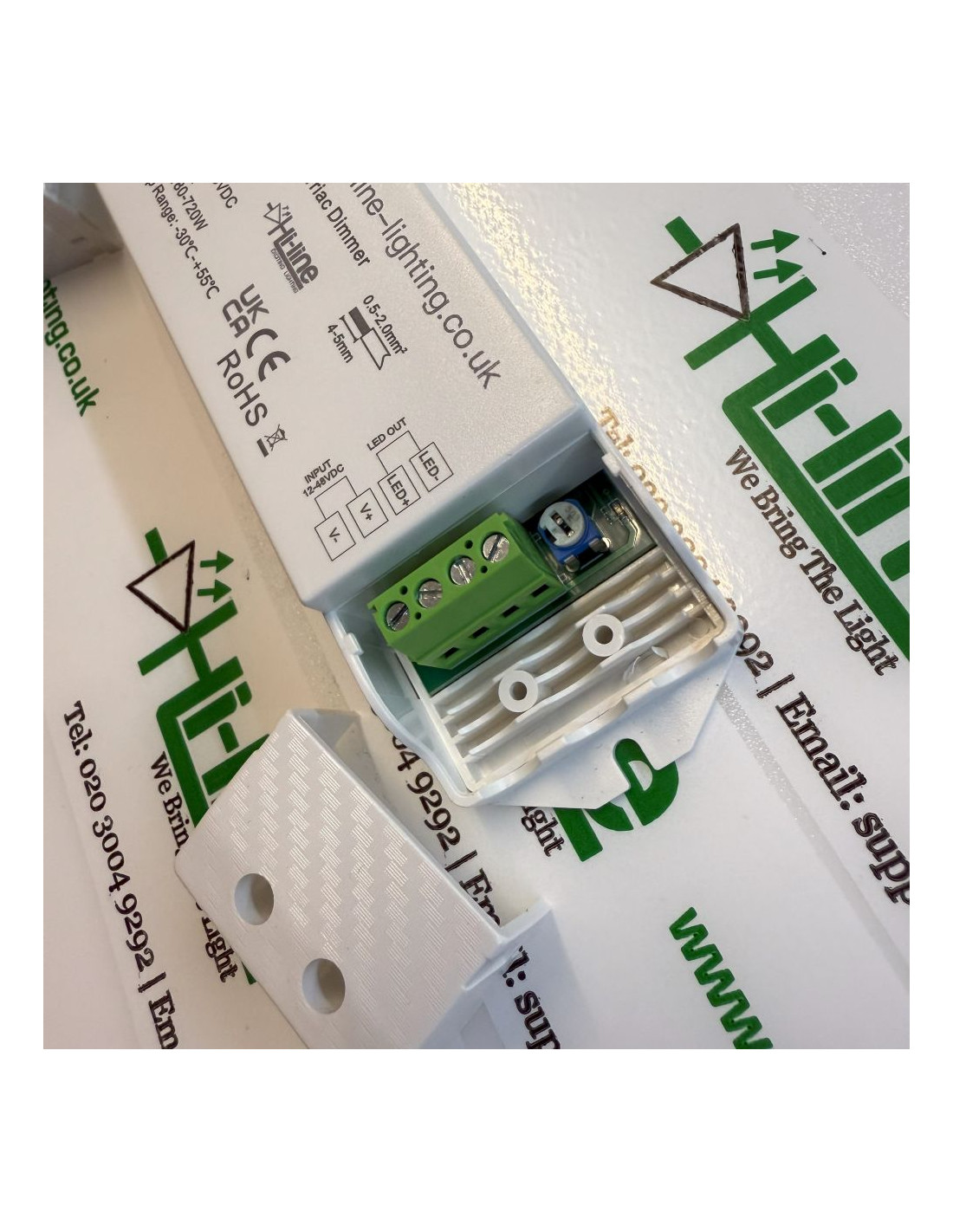

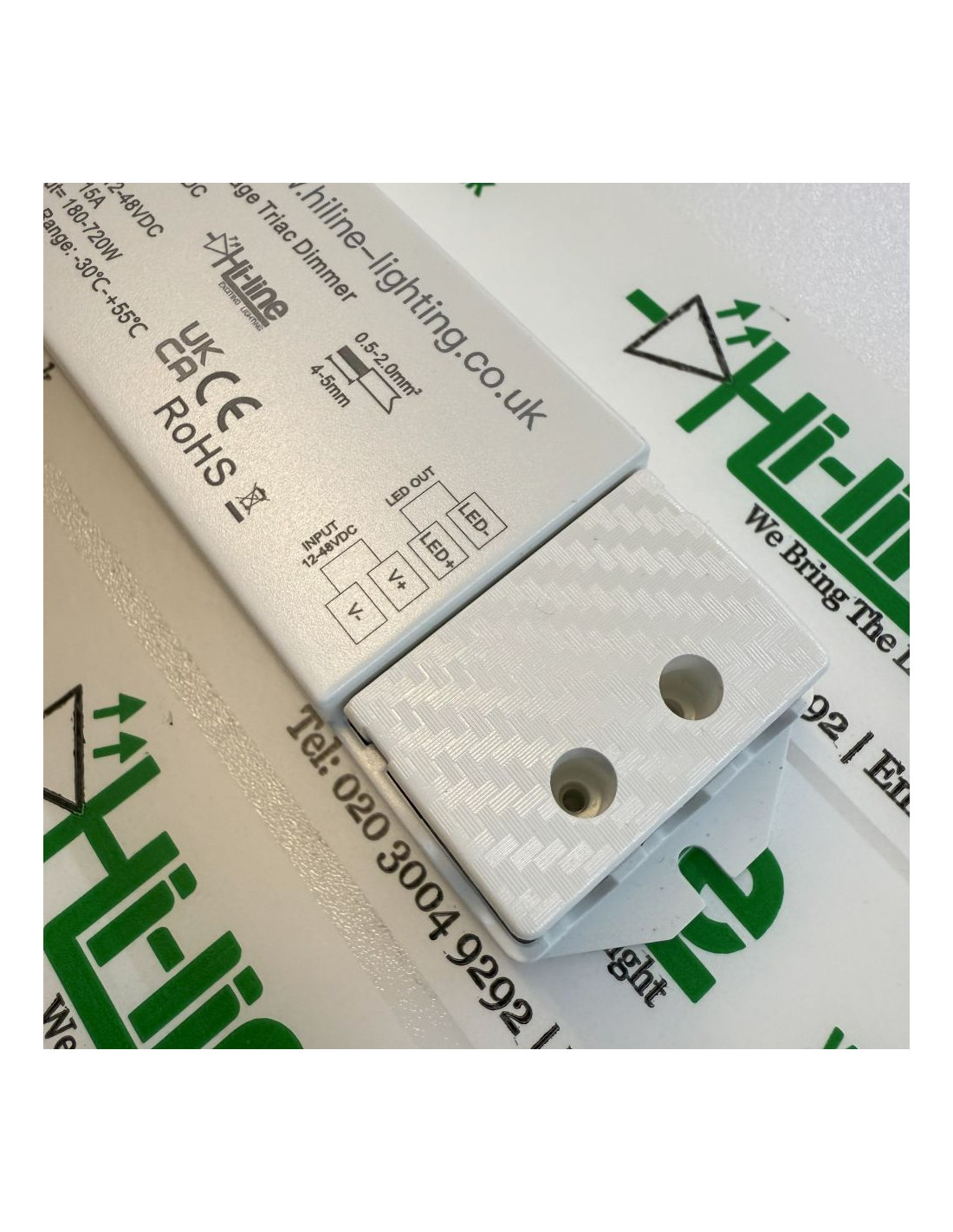

Eingangsspannung: 12–48VDC
Ausgangsspannung: 12–48VDC
Ausgangsstrom: 15A (max)
Ausgangsleistung: 180W (12V) / 360W (24V) / 540W (36V) / 720W (48V)
Ausgangstyp: Konstantspannung

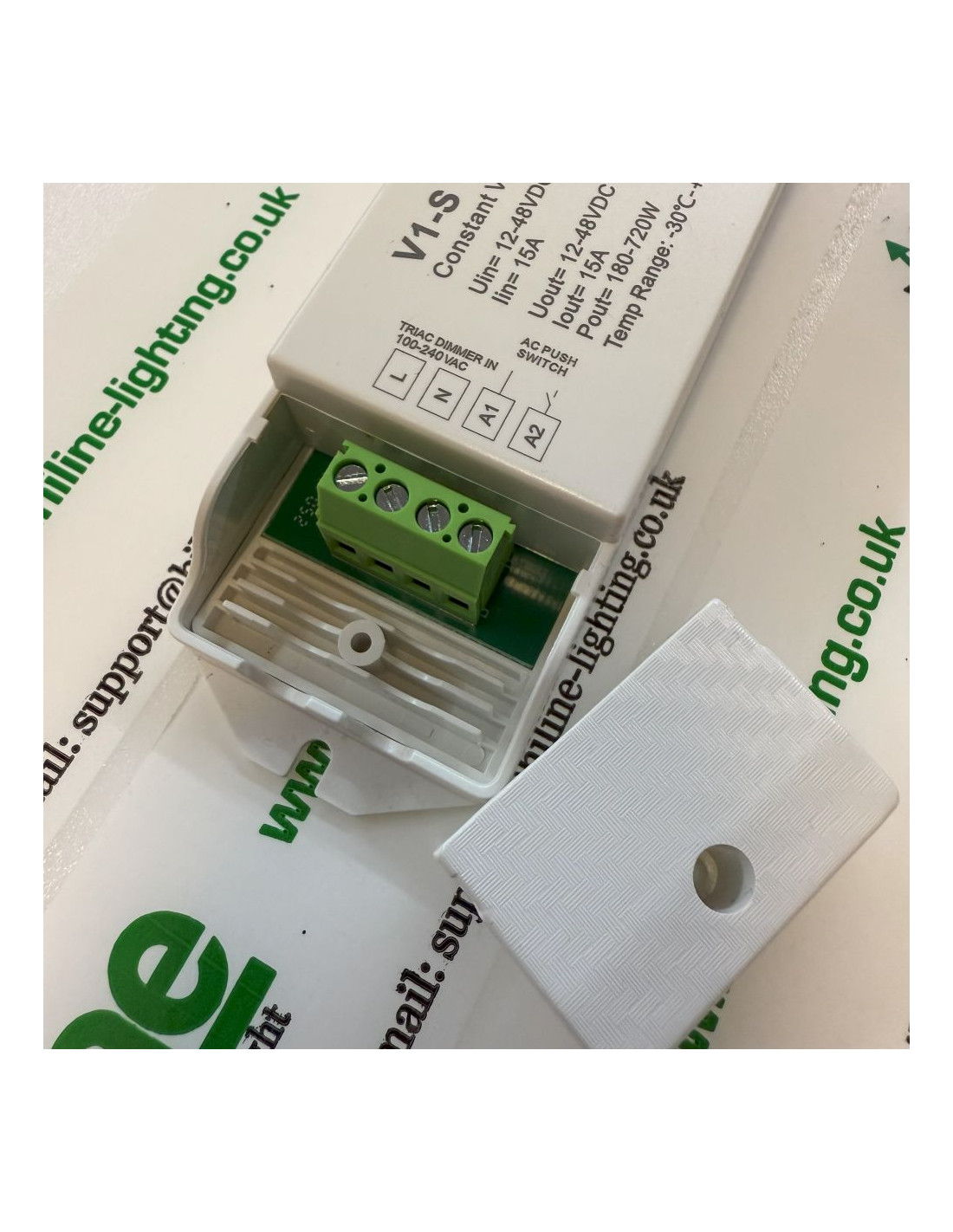

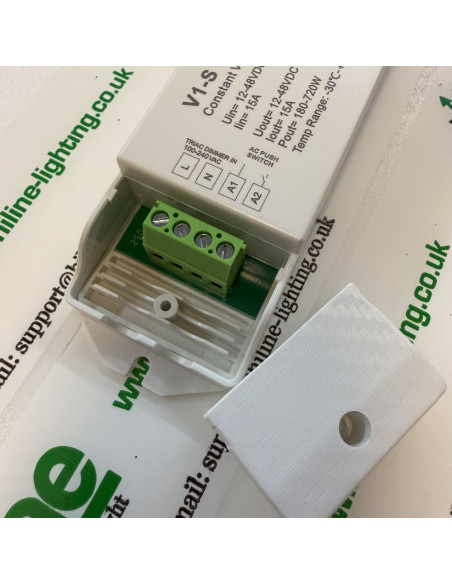

Eingangssignal: 100–240VAC Phasenanschnitt oder Phasenabschnitt + AC Push-Dim
Dimm-Bereich: 0–100 %
Dimm-Kurve: Logarithmisch
PWM-Frequenz: 500Hz (Standard)
Betriebstemperatur: –30°C bis +55°C
Gehäusetemperatur (max.): +85°C
IP-Schutzklasse: IP20
Schutzfunktionen: Verpolungsschutz, Überstromschutz, Kurzschlussschutz, Übertemperaturschutz
Zertifizierung: UKCA, CE, RoHS
Standardgarantie: 3 Jahre
Erweiterte Garantie: Bis zu 7 Jahre (nur mit offiziellem Hi-Line Zertifikat nach Projektprüfung und Freigabe)
Länge: 175mm
Breite: 45mm
Höhe: 27mm
Befestigungsloch-Abstand: 160mm
