Rotierender 0/1–10V Dimmer | RF 2,4GHz | AC 100–240V | Weißes Glas
Dieser rotierende Glas-Wanddimmer ist zur Steuerung von 0–10V- oder 1–10V-dimmbaren LED-Treibern ausgelegt und bietet eine zuverlässige, analoge Dimmsteuerung für Wohn- und Gewerbeanwendungen. Er kombiniert lokale Drehsteuerung mit optionaler RF-Funksteuerung und verfügt über ein integriertes Netzrelais für flexible Installationsmöglichkeiten.
Allgemeine Beschreibung
Der Dimmer erzeugt ein dediziertes 0/1–10V-Steuersignal zur Verwendung mit kompatiblen LED-Treibern. Die Helligkeit wird über den Drehknopf eingestellt, zusätzlich stehen Druck- und Langdruckfunktionen für Ein/Aus und Feinjustierung zur Verfügung. Der Dimm-Modus kann intern auf 0–10V oder 1–10V eingestellt werden, passend zum jeweiligen LED-Treiber.
Dimmleistung
Gleichmäßiges Dimmen von 0–100 % mit 256 internen Dimmstufen sorgt für eine stabile Lichtausgabe ohne sichtbares Flackern über den gesamten Dimm-Bereich.
Bedienung & Steuerung
Die lokale Steuerung erfolgt über den Drehknopf mit Druck- und Langdruckfunktion. Zusätzlich unterstützt der Dimmer RF-2,4-GHz-Funksteuerung und kann mit kompatiblen Einzelzonen- oder Mehrzonen-Fernbedienungen gekoppelt werden.

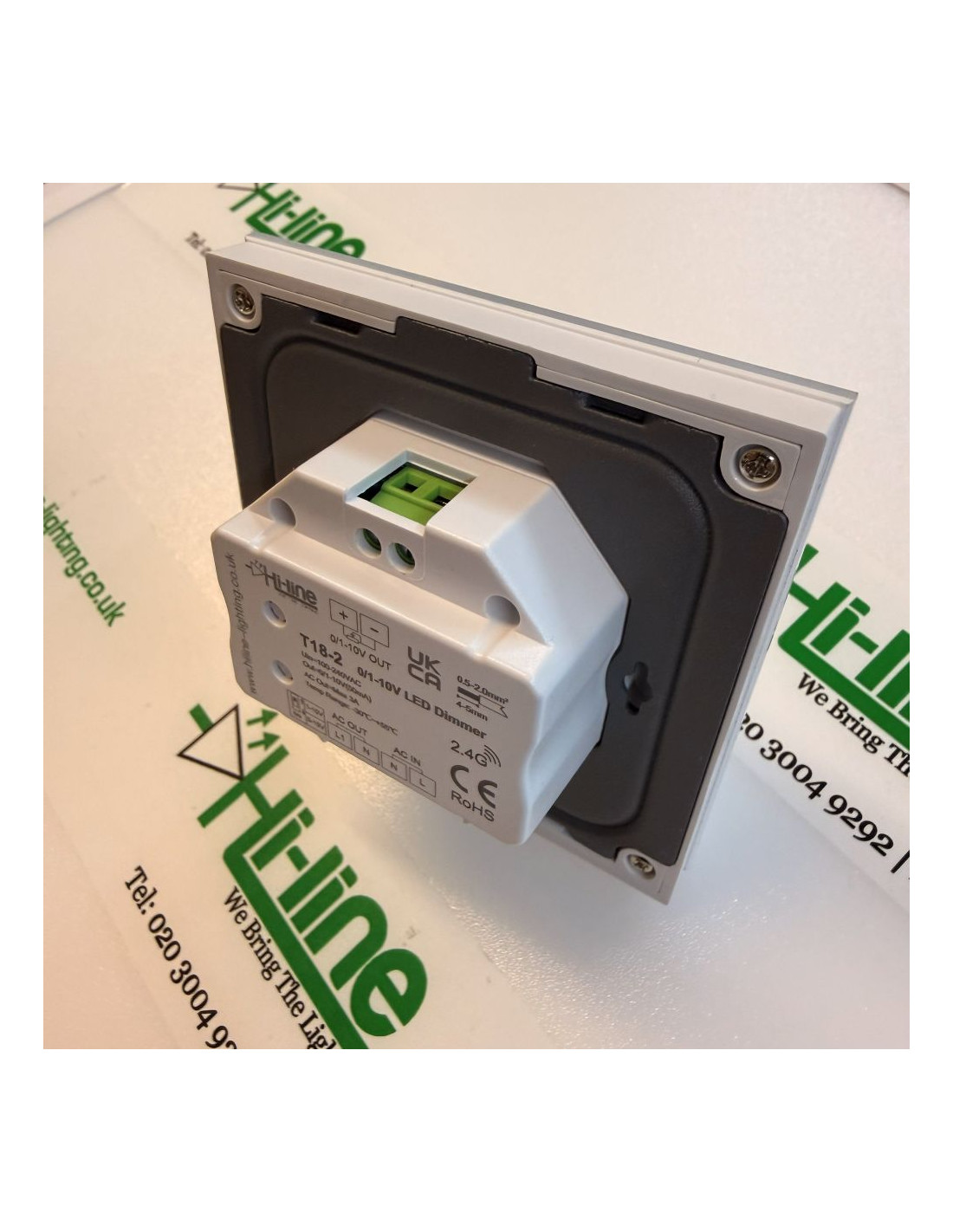

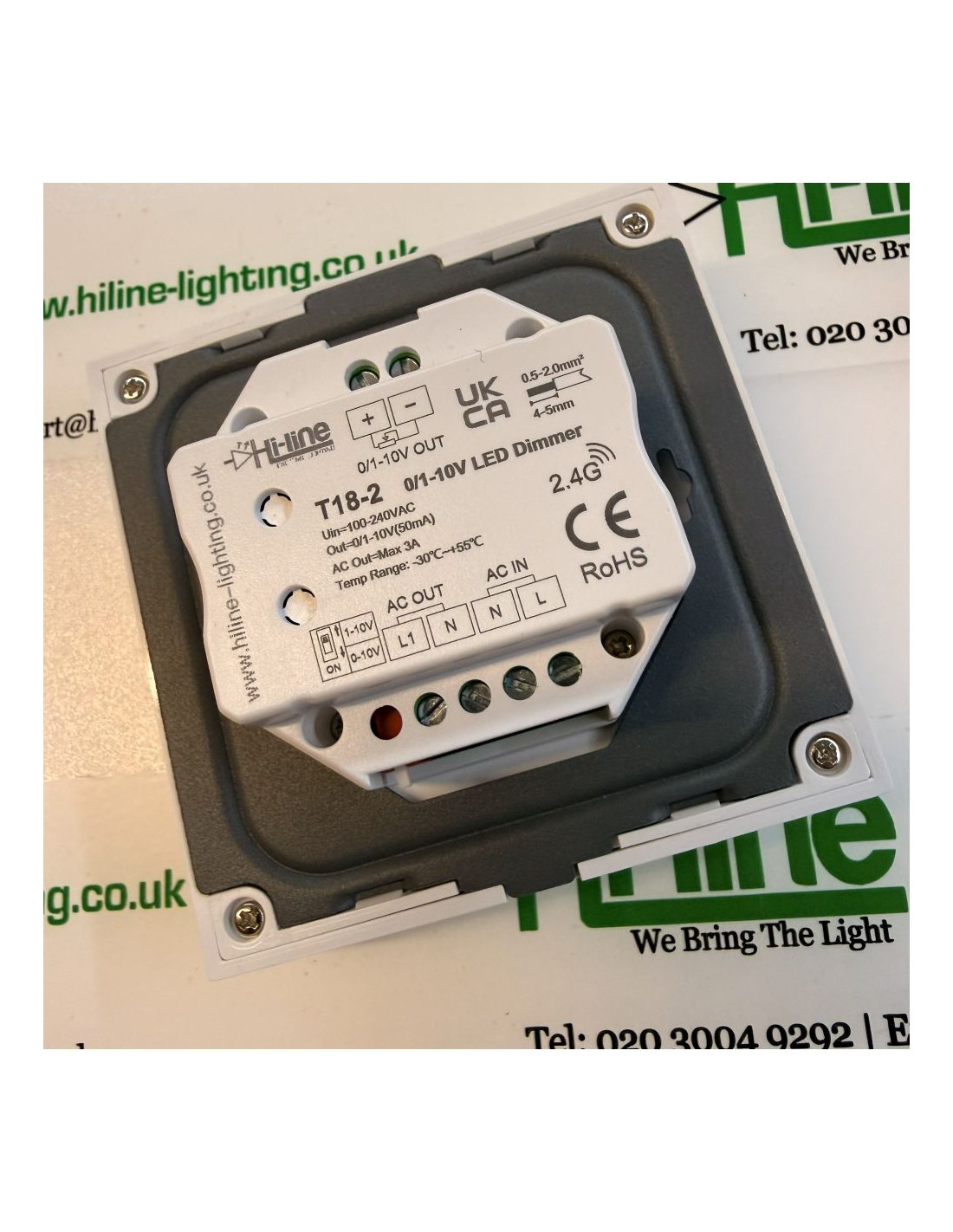

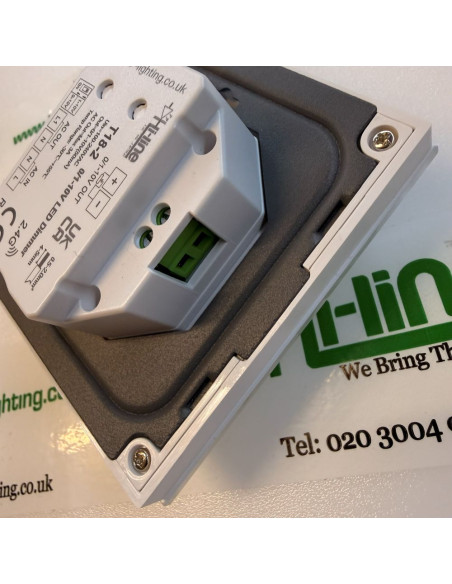

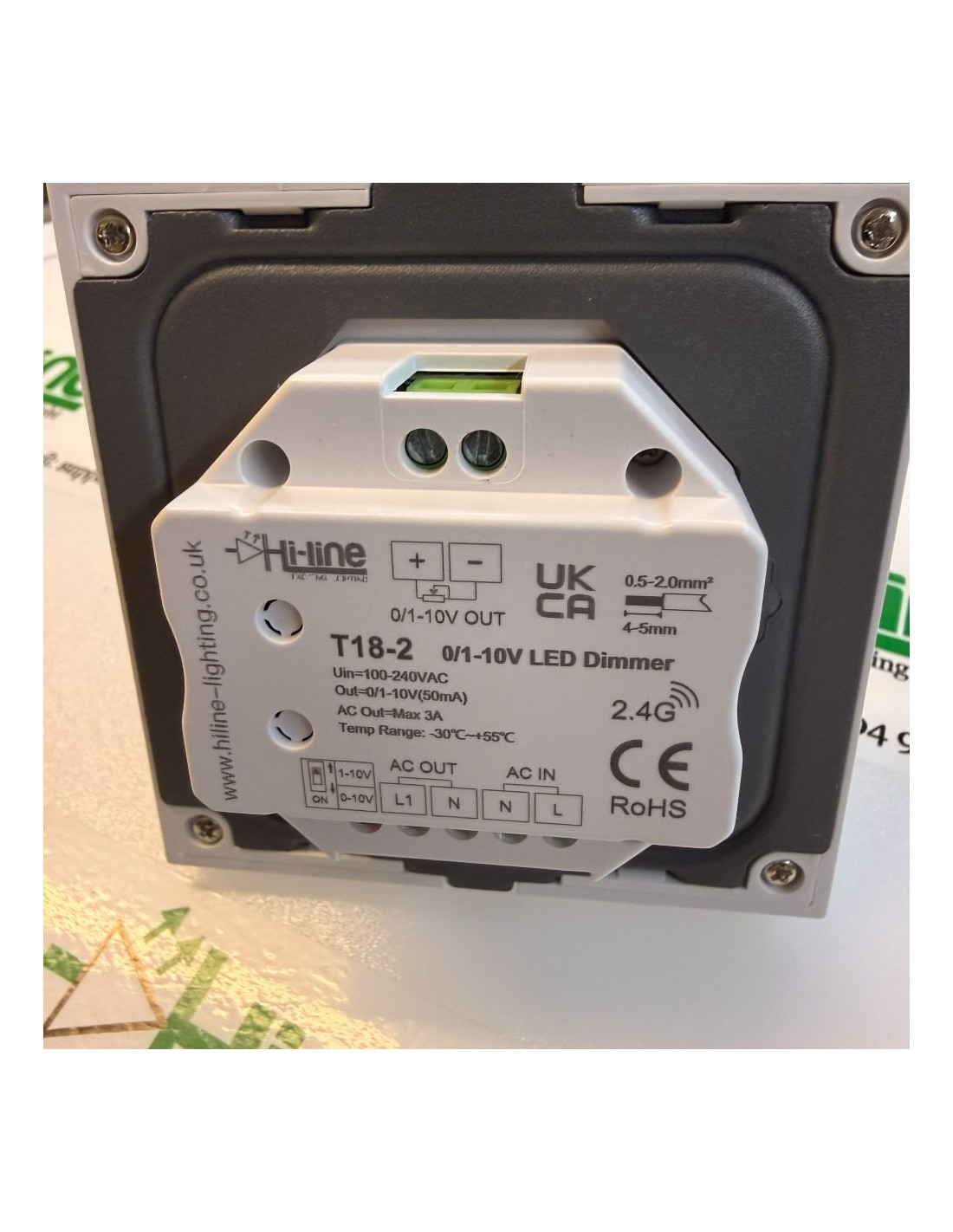

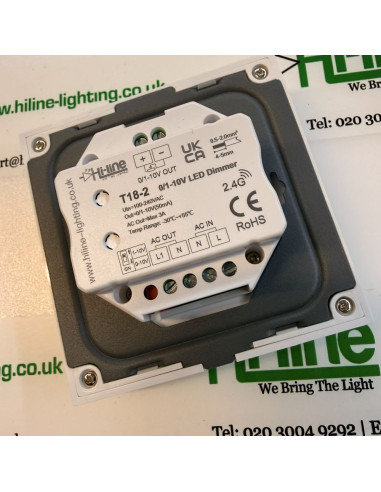

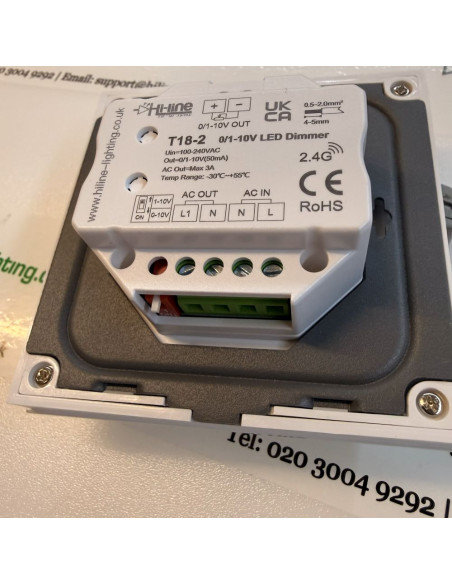

Elektrische Spezifikationen
Eingangsspannung: AC 100–240V
Steuerausgang: 0–10V oder 1–10V wählbar
0/1–10V-Signalausgangsstrom: bis zu 50 mA
Integrierter AC-Relaisausgang: bis zu 3 A
Relais-Einschaltstromfestigkeit: bis zu 200 A
Installation & Kompatibilität

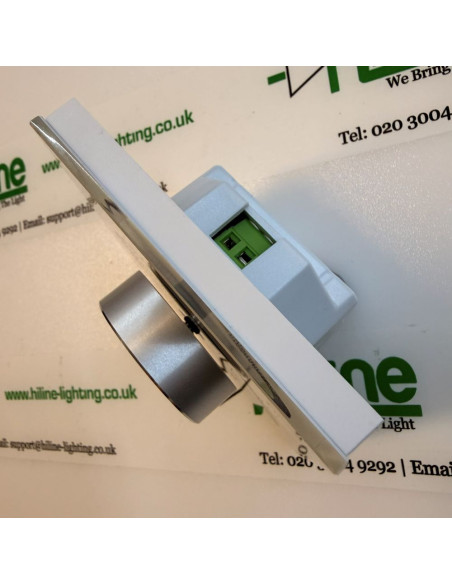

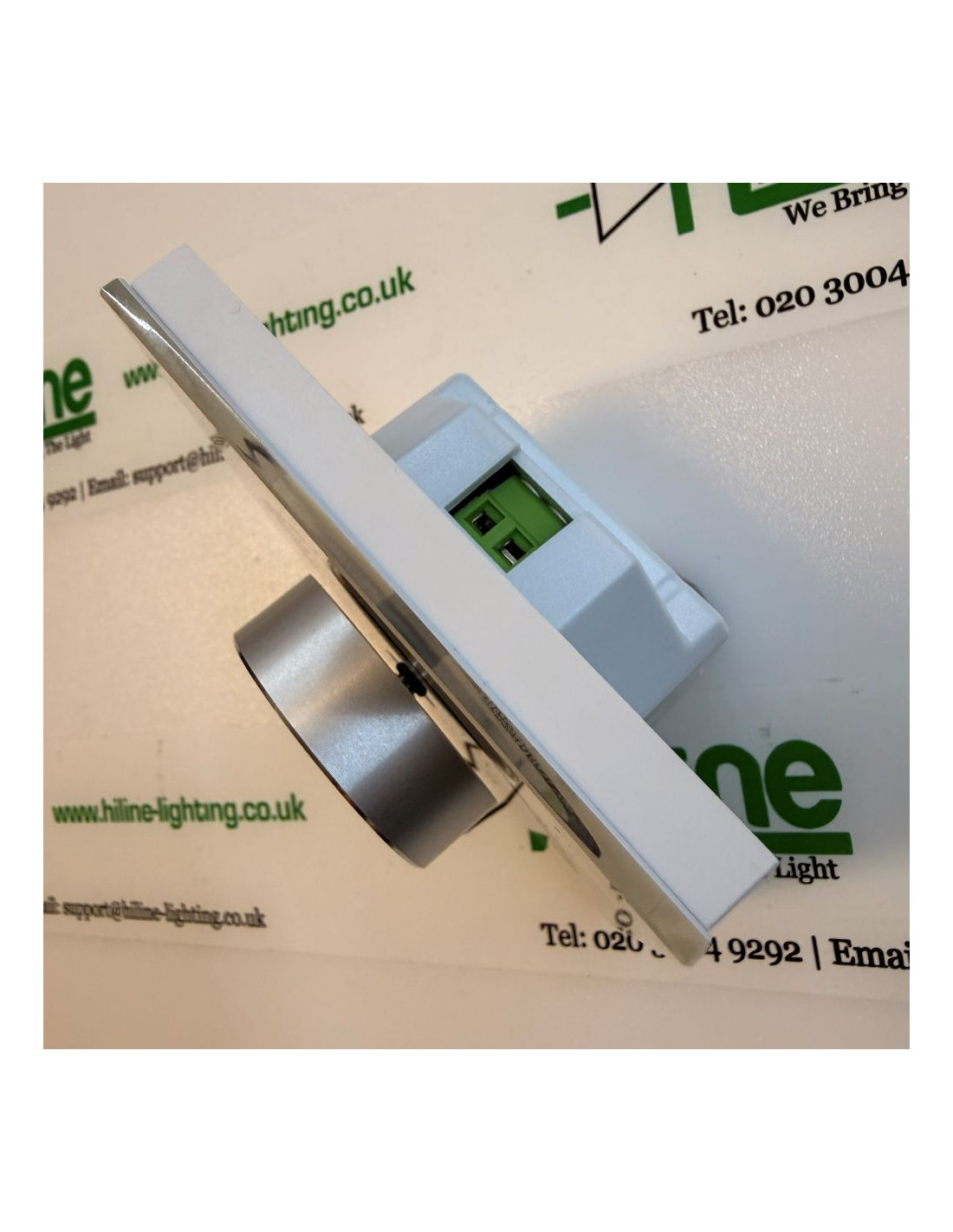

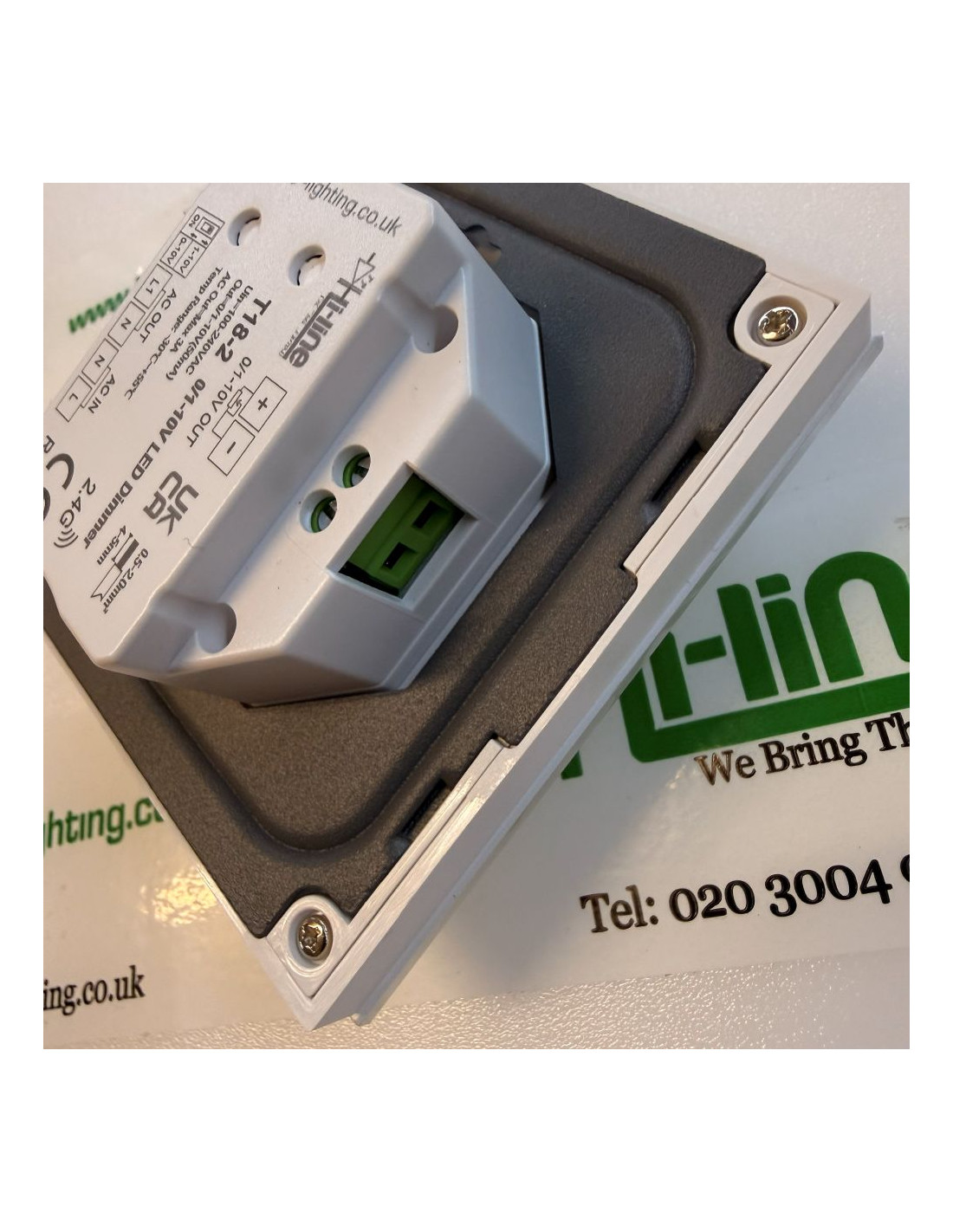

Ausgelegt für die Montage in Standard-Unterputzdosen 86 × 86 mm (EU). Der Dimmer kann entweder ausschließlich zur 0/1–10V-Steuerung verwendet werden oder zusätzlich die Netzversorgung des LED-Treibers über das integrierte Relais schalten. Bis zu 100 LED-Treiber können an einen Dimmer angeschlossen werden. Die empfohlene maximale Kabellänge für das 0/1–10V-Steuersignal beträgt 50 Meter.
Höhere Lasten & Größere Installationen
Für Standardinstallationen können mehrere 0/1–10V-dimmbare LED-Treiber direkt gesteuert werden. Bei höheren Lastanforderungen oder größeren Installationen können 0/1–10V-Signalverstärker, Booster oder Repeater eingesetzt werden, um das Steuersignal zu erweitern und eine größere Anzahl von Treibern zu unterstützen.
Passende Signalverstärker und Repeater finden Sie im Bereich Zugehörige Produkte auf dieser Seite. Bei größeren oder komplexeren Projekten können Sie uns gerne per E-Mail kontaktieren, damit wir geeignete Produkte für Ihre Anwendung empfehlen können.

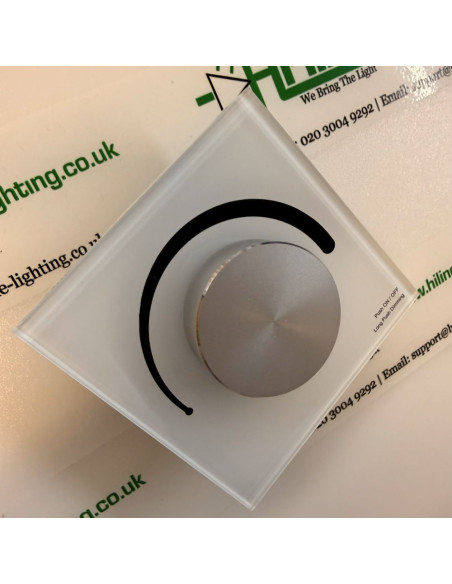

Ausführung & Design

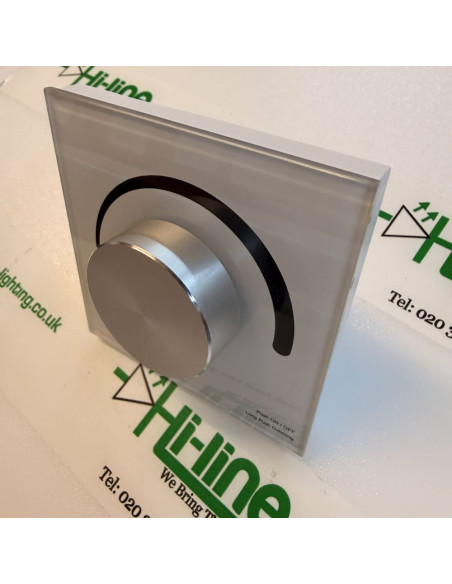

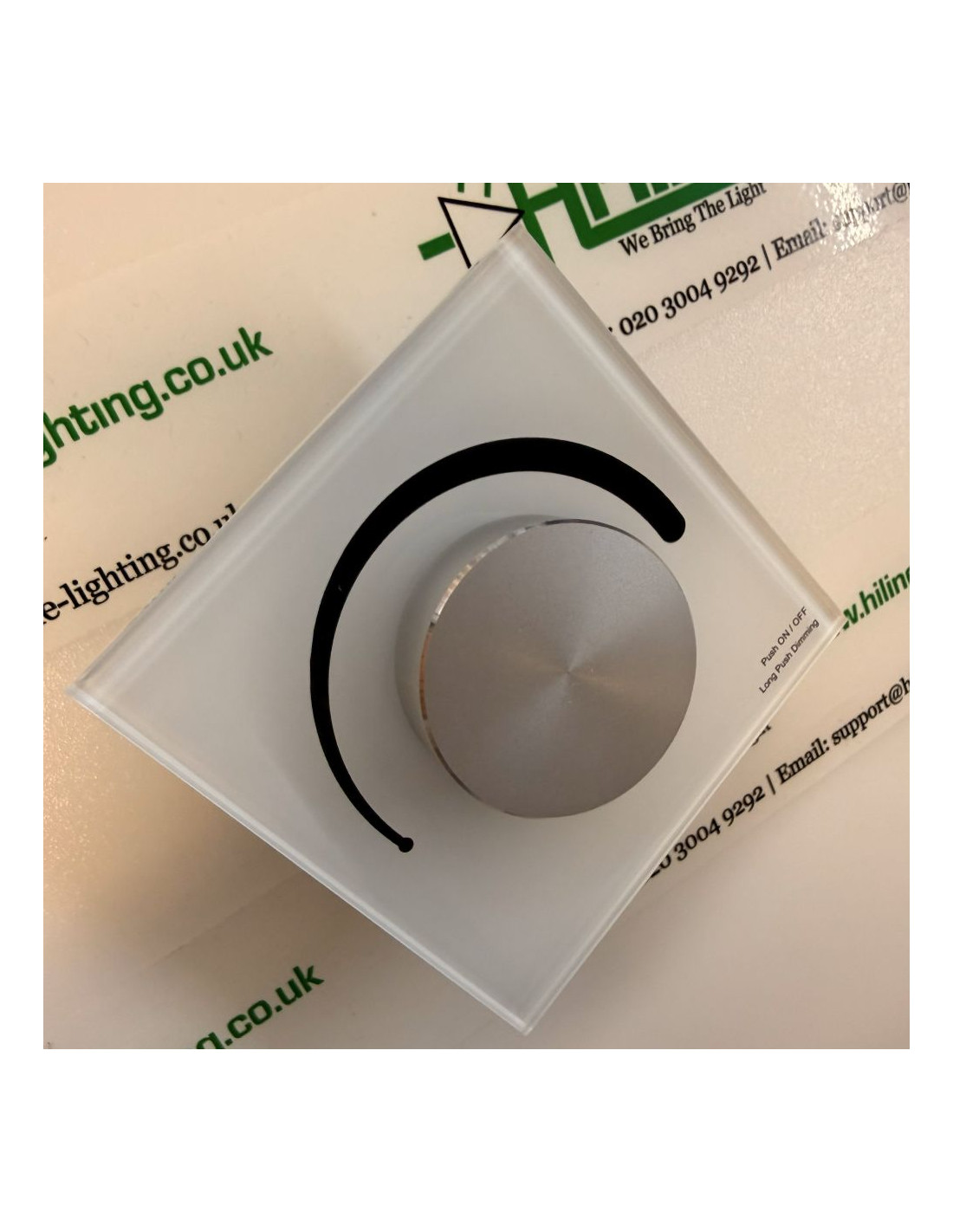

Gehärtete Glasfront mit Drehknopf. Weiße Glasoberfläche. Schutzart IP20 für den Innenbereich.
Umgebungsbedingungen
Betriebstemperatur: –30 °C bis +55 °C
Maximale Gehäusetemperatur: +65 °C
Garantie
Standardgarantie: 3 Jahre
Erweiterte Garantie: Jede Garantie über 3 Jahre hinaus gilt als erweiterte Garantie und ist nur mit einem offiziellen Hi-Line-Zertifikat gültig. Die erweiterte Garantie ist kostenpflichtig und wird ausschließlich nach technischer Prüfung durch Hi-Line-Ingenieure gewährt. In freigegebenen Fällen ist eine Verlängerung der Garantie auf bis zu 7 Jahre möglich.
