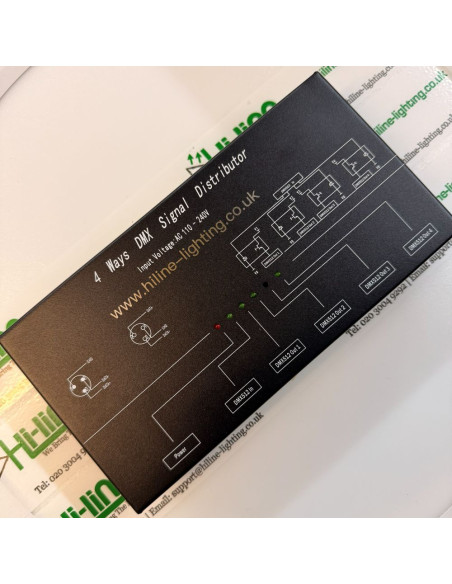

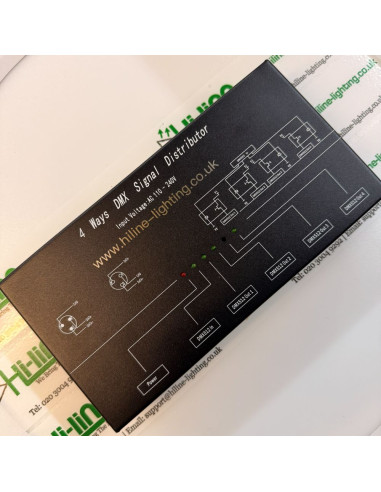

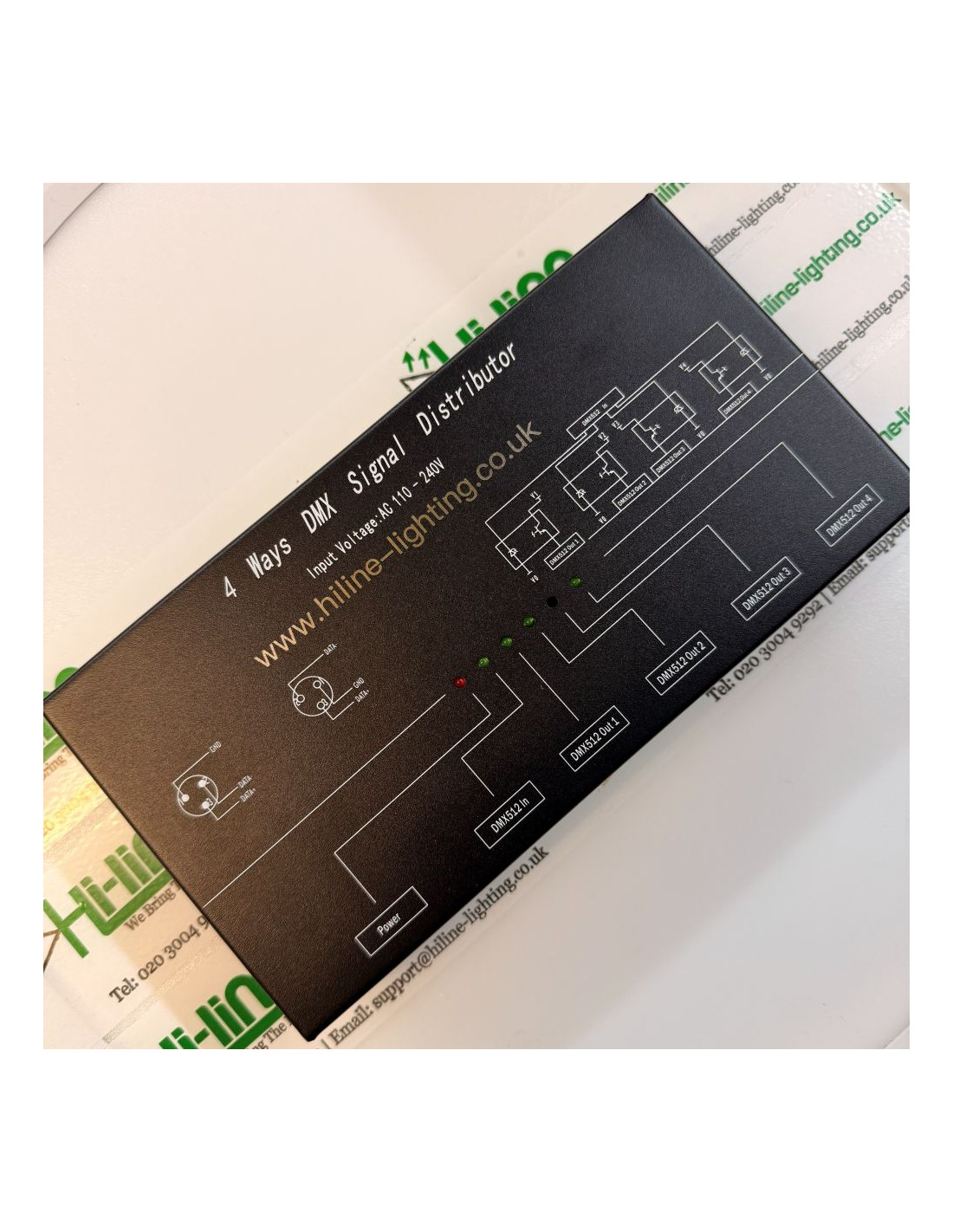

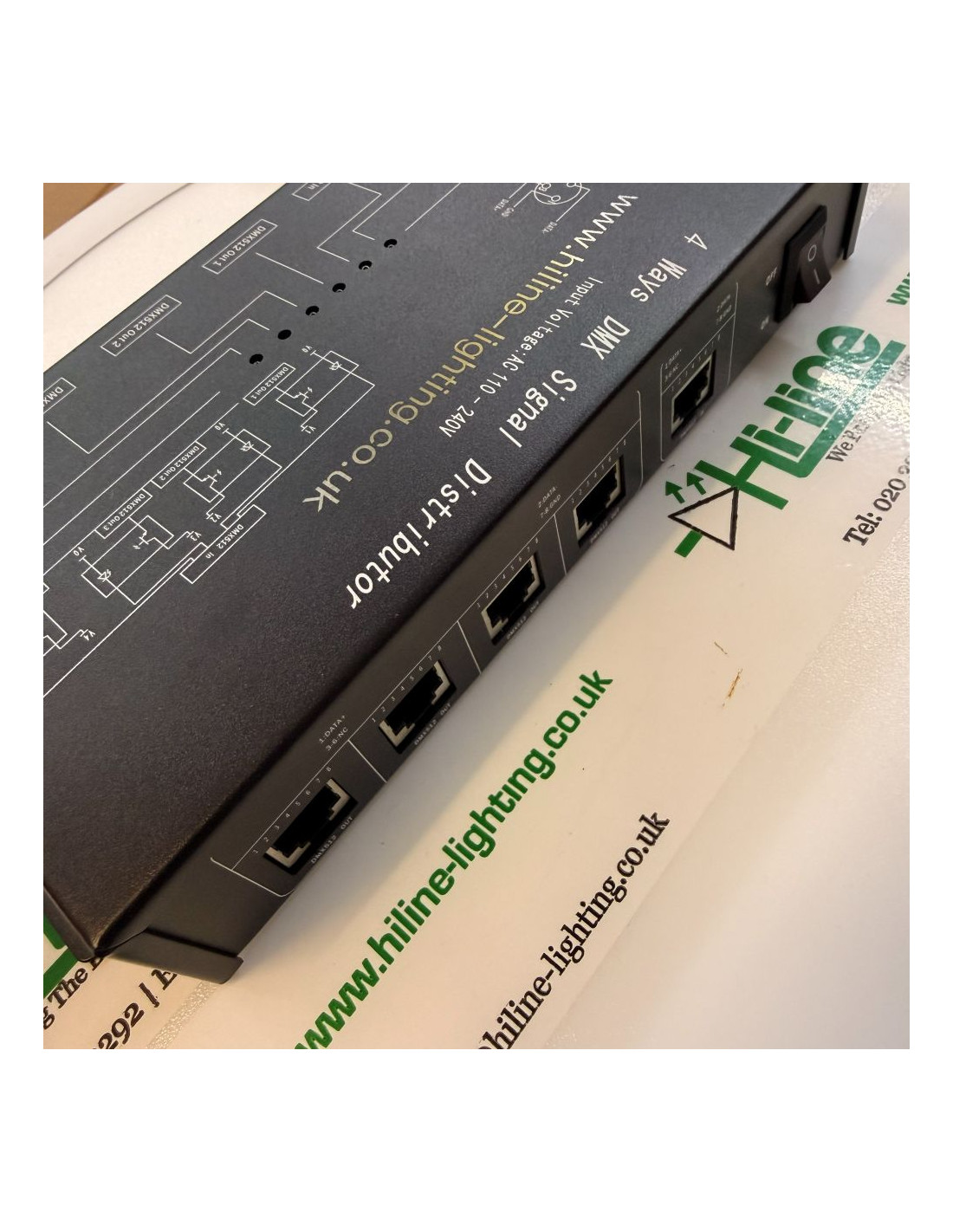

Dieser professionelle DMX512-Splitter wurde entwickelt, um eine saubere, stabile und zuverlässige Signalverteilung in einer Vielzahl von Beleuchtungsinstallationen sicherzustellen. Er nimmt ein einzelnes DMX512-Signal auf und regeneriert es zu vier vollständig isolierten Ausgängen, sodass die Datenübertragung selbst bei langen Leitungswegen, älteren Kabeln oder komplexen Installationen stabil bleibt.
Der Splitter formt und verstärkt das eingehende DMX-Signal, bevor es an jeden Ausgang weitergegeben wird. Dadurch werden Flackern, Signalverlust und unzuverlässiges Verhalten vermieden, wie sie häufig bei langen Kabelstrecken, Kabelverbindungen oder alter Verkabelung auftreten können. Die vollständige elektrische Isolation der Ausgänge schützt Controller, Decoder und Leuchten vor Störungen, Masseschleifen oder Verkabelungsfehlern in einzelnen Leitungszweigen.
Eine einzelne DMX512-Leitung unterstützt bis zu 32 Geräte. Jeder der vier Ausgänge dieses Splitters fungiert als eigenständige DMX-Leitung und kann jeweils bis zu 32 Geräte versorgen. Es können bis zu 16 Splitter in Reihe geschaltet werden. Jeder Splitter regeneriert das Signal vollständig, bevor es an den nächsten weitergegeben wird, wodurch auch große Installationen stabil betrieben werden können.

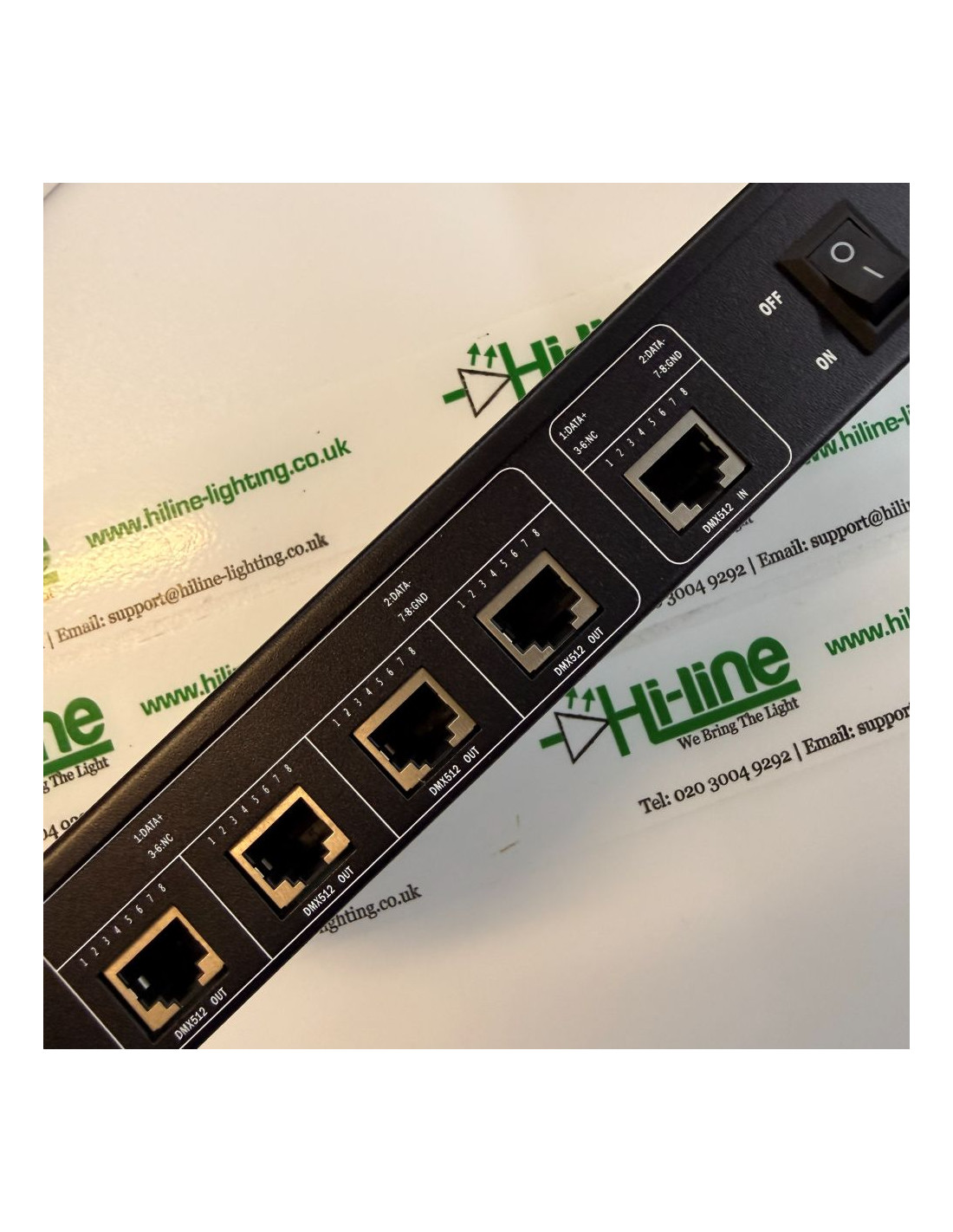

DMX-Abschlusswiderstände bleiben unerlässlich. Bei mittleren oder langen Leitungswegen muss am letzten Gerät jeder DMX-Linie ein 120-Ohm-Abschluss zwischen Data+ und Data– gesetzt werden. Dies verhindert Signalreflexionen, die zu Flackern oder unregelmäßigem Verhalten führen können. Selbst bei kürzeren Leitungswegen kann ein Abschluss je nach Umgebung sinnvoll sein. Plug-and-Play-Abschlussstecker in RJ45- oder XLR-Ausführung sind unter dem Tab „Zubehör“ erhältlich.
Der Splitter arbeitet mit einem universellen AC-Eingang von 100–240 V und ist somit für europäische und internationale Installationen geeignet. Ein Netzkabel liegt bei; der Stecker ist nicht vormontiert, sodass Installateure den gewünschten Stecker anbringen oder das Gerät direkt in ihre Verteiler- oder Racksysteme integrieren können.
UKCA- und CE-zertifiziert.
Standardgarantie: 3 Jahre
Weitere passende Produkte und Zubehör finden Sie im Tab „Zubehör“, oberhalb dieser Beschreibung (Desktop) oder direkt darunter (mobil). Technische Daten, PDF-Anleitungen und Installationshinweise stehen ebenfalls in den Tabs „Produktdatenblatt“ und „Anhänge“ zur Verfügung. Die Suchfilter („VERFEINERN NACH“) erleichtern die Produktauswahl in jeder Kategorie.
DMX-Kapazität und Abschlussregeln
Jeder Ausgang dieses Splitters unterstützt bis zu 32 Geräte gemäß DMX512-Standard. Das Signal wird an jedem Ausgang vollständig regeneriert, sodass selbst längere Kabelwege oder ältere Leitungen zuverlässig versorgt werden.
Bis zu 16 Splitter können in Reihe geschaltet werden. Jeder Splitter baut das Signal neu auf, wodurch auch weitläufige Installationen ein sauberes und stabiles Signal behalten. Die maximale Anzahl von 32 Geräten pro Ausgang bleibt dabei unverändert.
Das Ende jeder DMX-Linie muss mit einem 120-Ohm-Abschlusswiderstand versehen werden. Bei mittleren und langen Leitungswegen ist dies zwingend erforderlich, bei kurzen Leitungen abhängig vom Installationsumfeld jedoch weiterhin empfehlenswert. RJ45- und XLR-Abschlussstecker sind unter dem Tab „Zubehör“ verfügbar.
Technische Daten
Eingangsspannung: AC100–240V, 50–60Hz
Eingangssignal: 1× DMX512
Ausgangssignal: 4× regenerierte DMX512-Ausgänge (galvanisch getrennt)
Max. Geräte pro Ausgang: Bis zu 32 Geräte
Max. Anzahl hintereinandergeschalteter Geräte: Bis zu 16 Splitter
Isolationsspannung: >1000V zwischen allen Schnittstellen
Betriebstemperatur: –20°C bis +60°C
Leistungsaufnahme: 4W

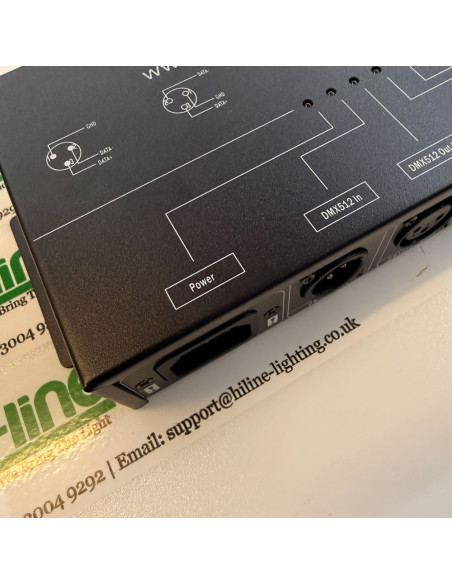

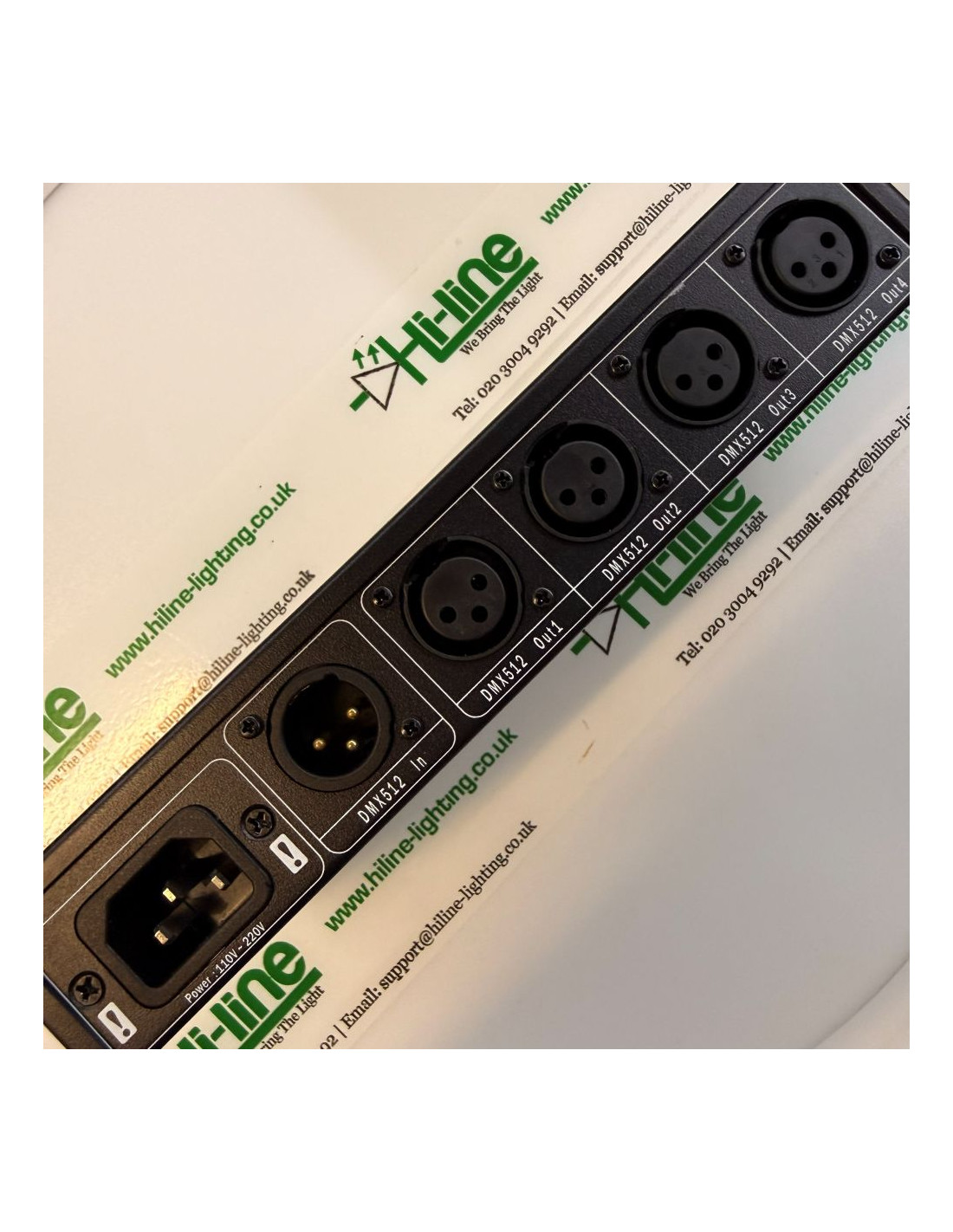

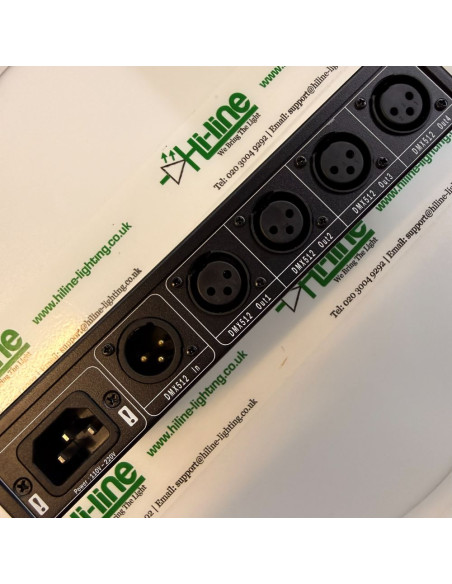

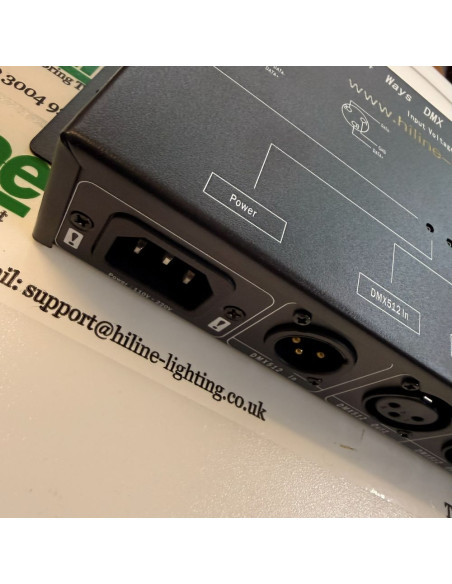

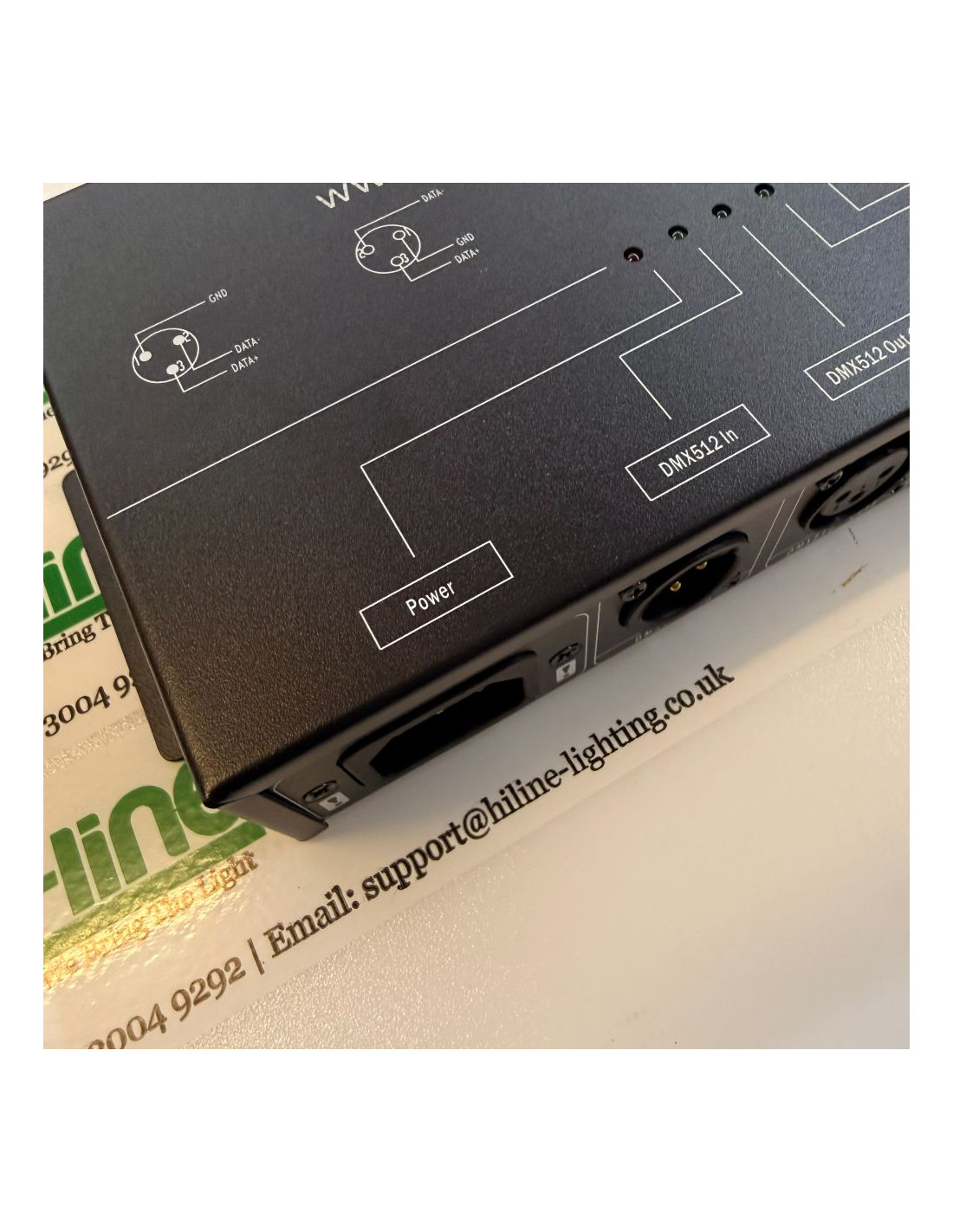

Eingangsanschluss: 3-pol XLR (DMX IN)

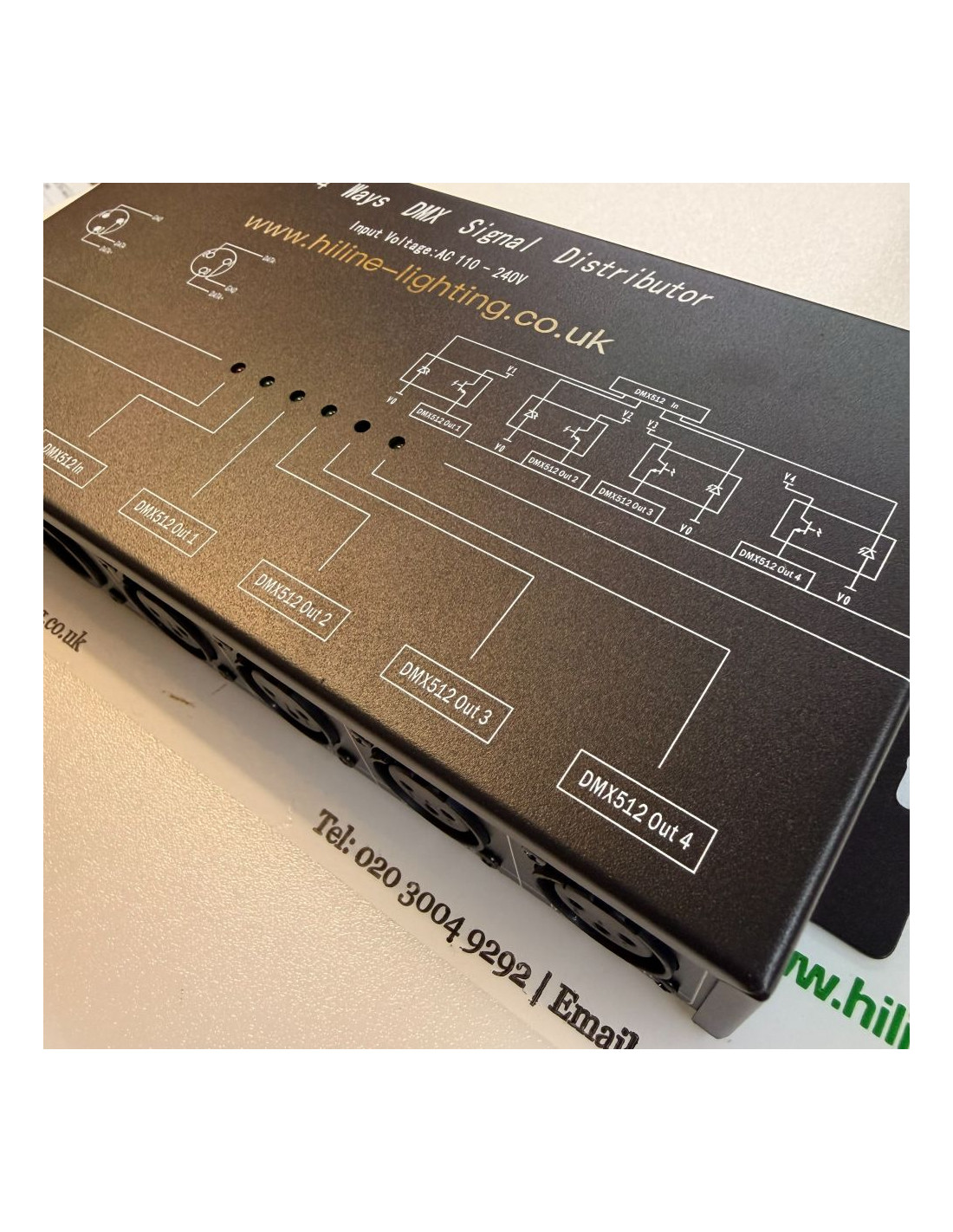

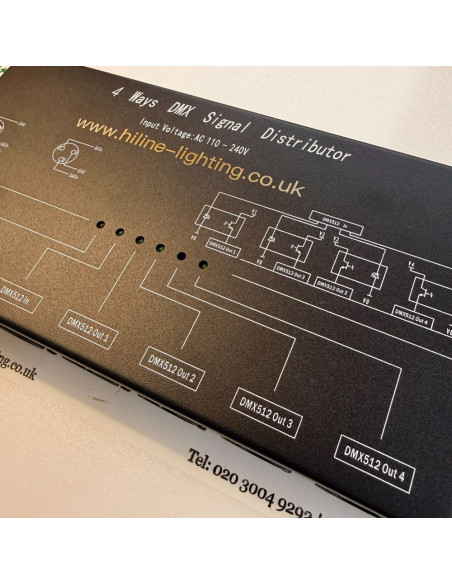

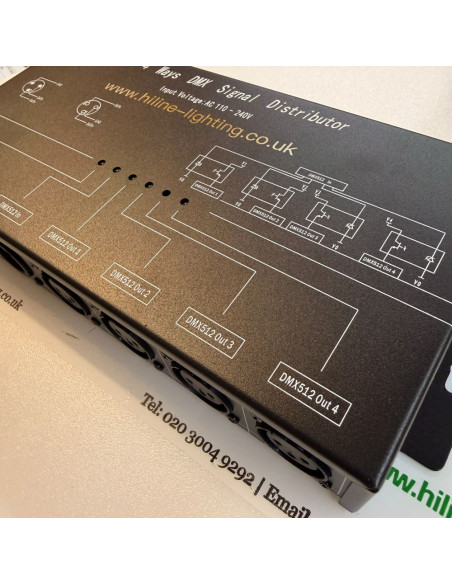

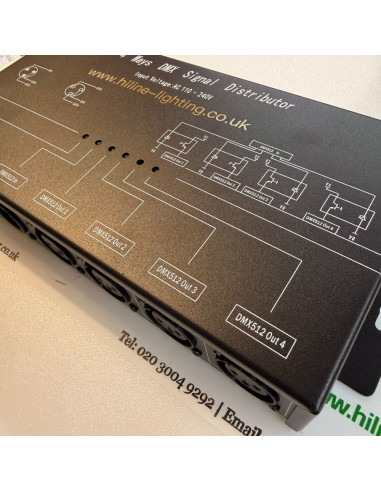

Ausgangsanschlüsse: Vier 3-pol XLR (DMX OUT 1–4)

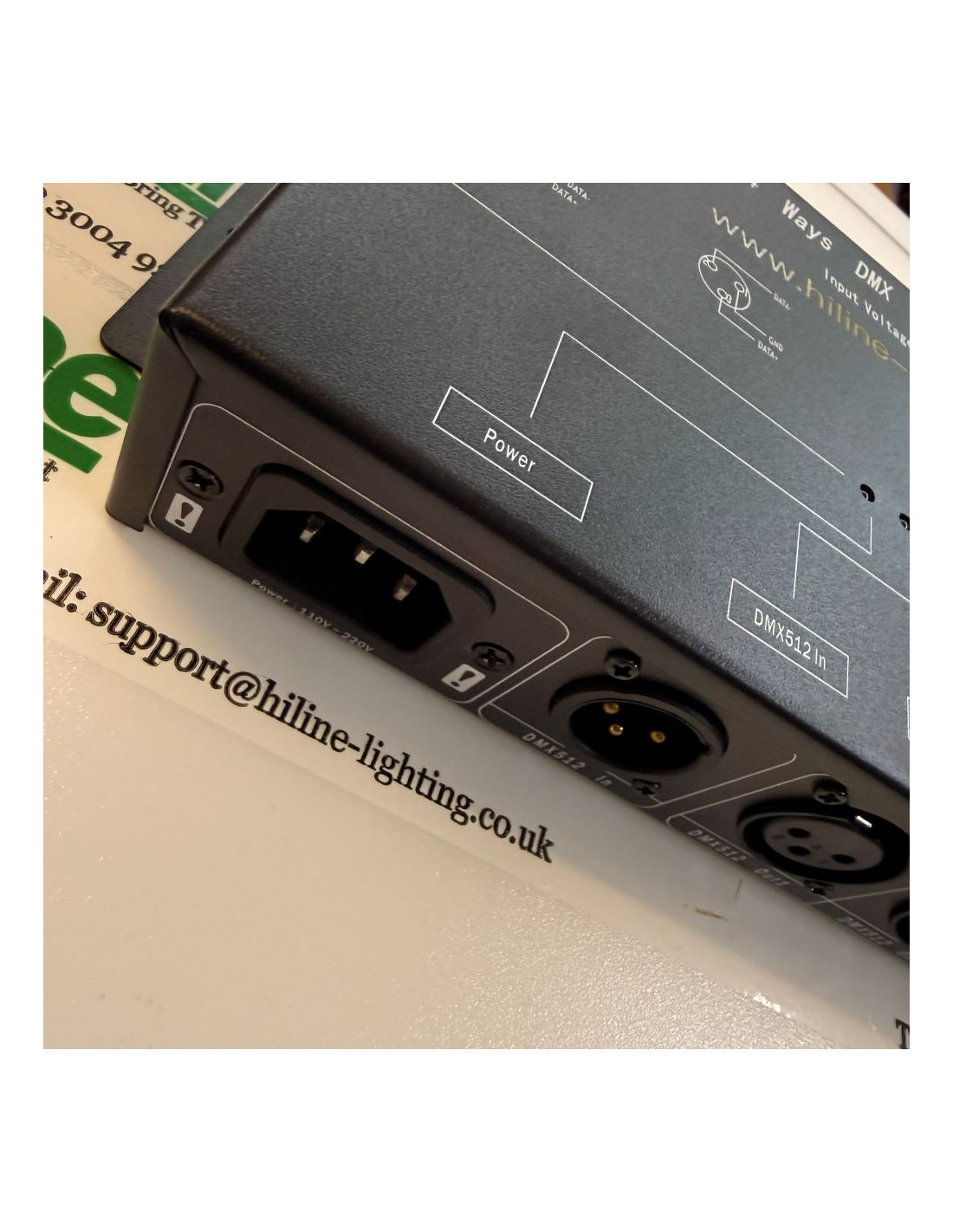

Netzanschluss: IEC-Netzbuchse (AC100–240V)
Produktabmessungen: L241 × B109,5 × H37,5mm
Verpackungsgröße: L270 × B170 × H68mm
Nettogewicht: 0,7kg
Bruttogewicht: 1,1kg
Zertifizierungen: UKCA, CE
Lieferumfang
DMX512-Signal-Splitter (4-fach)
Netzkabel ohne Stecker
Bedienungsanleitung
