DA-RDM Hutschienen DMX RDM Signalverstärker 12-48V 2-Aus

HL-DA-RDM — Hutschienen-12–48-V-DMX512-/RDM-Verstärker, 1 Ein / 2 Aus

Nutzen, wenn ein DMX- oder RDM-Bus zu lang ist, mehr als etwa 32 Geräte hat oder sauber aufgeteilt werden soll, und Sie ein Hutschienenmodul statt des langen DA-L-RDM-Kastens wollen. Ein optisch isolierter Eingang, zwei optisch isolierte Ausgänge. RDM bleibt bidirektional. 12–48 V DC, 0,5-A-Klasse. Kein Decoder.

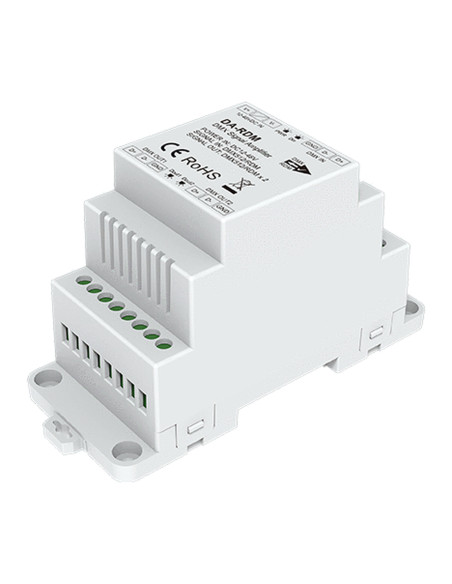

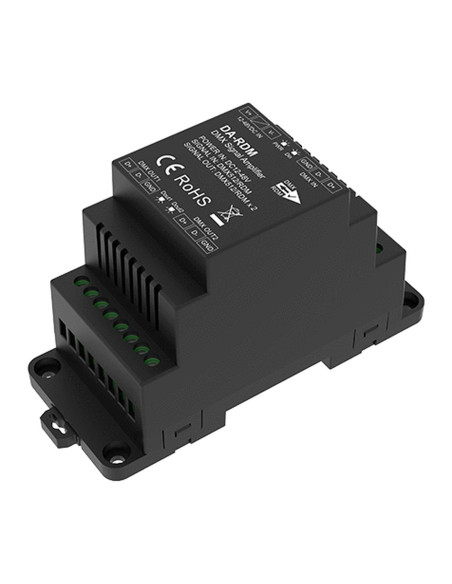

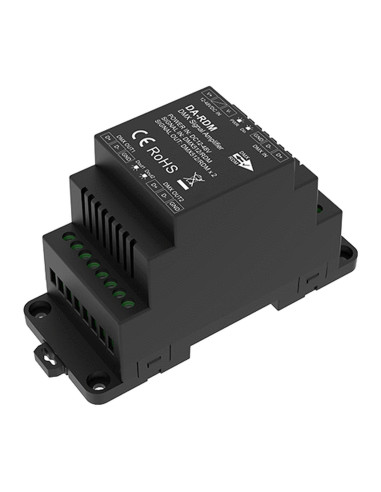

Weißes oder schwarzes Hutschienengehäuse (gleiche SKU). TS-35.

Warum Installateure ihn kaufen

• Optische Isolation an Ein- und beiden Ausgängen.
• LEDs für Versorgung, DMX ein, Ausgang 1 und 2.

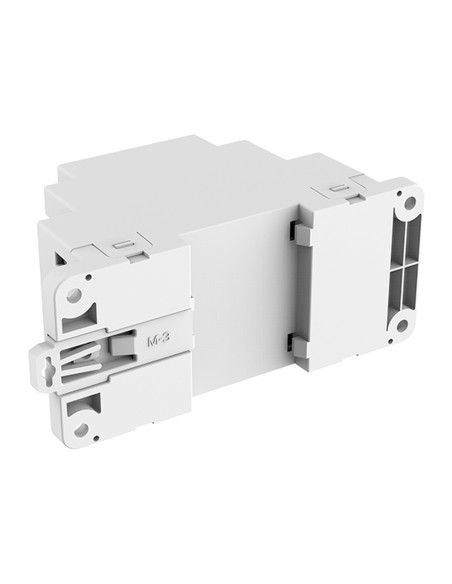

• IP20, etwa 120 × 78 × 55 mm, 127 g. Hutschiene TS-35/7.5 oder TS-35/15.

Verdrahtung

• Versorgung + / −, 12–48 V DC
• DMX/RDM ein D+ / D− / GND
• DMX/RDM aus 1 und aus 2

Nicht mehr als fünf Verstärker hintereinander. Am Ende langer Leitungen 90–120 Ω Abschluss. Das Handbuch-PDF liegt unter Anhänge.

Technische Kurzfassung

• SKU: HL-DA-RDM
• 12–48 V DC, max. 0,5 A, 1× DMX512/RDM ein, 2× DMX512/RDM aus
• Optische Isolation Ein/Aus und zwischen den Ausgängen. Verpolungsschutz
• Hutschiene, IP20, etwa 120 × 78 × 55 mm, 127 g
• Garantie: 5 Jahre

Nur durch eine Elektrofachkraft. Nur innen, trocken.
