2poliges-Lötfreies L-förmiges PCB Verbindungsstück für 10mm LED-Streifen (5er Packung

L-förmiges PCB Verbindungsstück für einfarbige LED-Streifen

Lötfrei, 2polig, 10mm

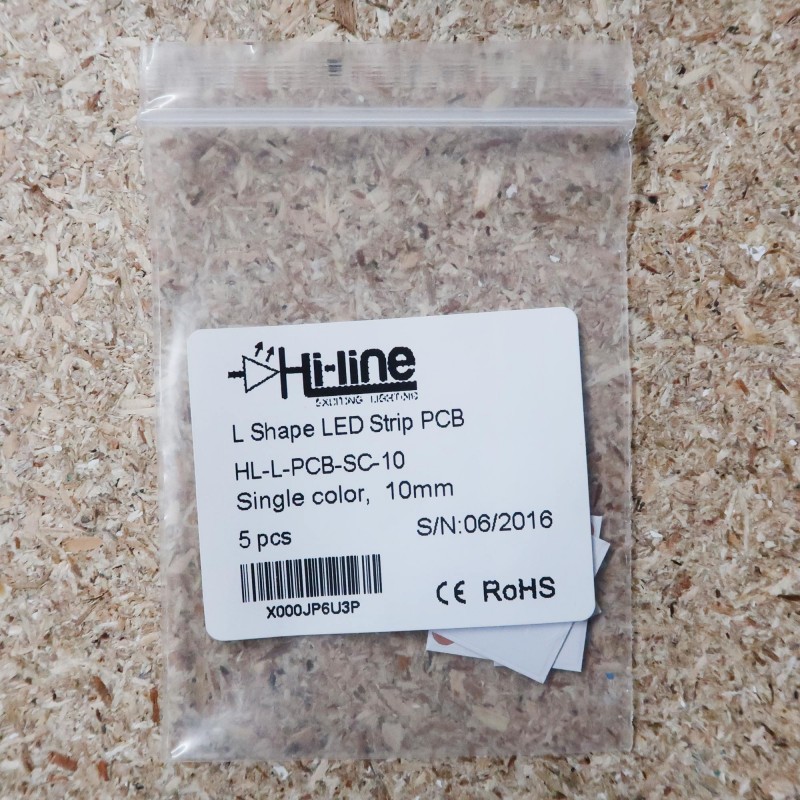

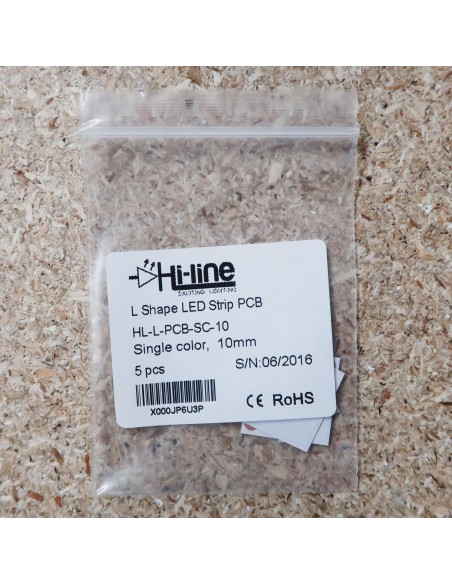

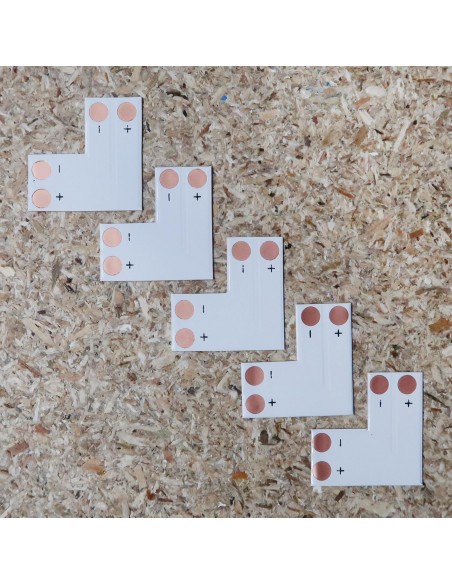

5er Packung

HL-L-PCB-SC-10
18 Artikel Auf Lager
Versand am Gleichen Tag
3,80 £
4.56
with VAT)

(0,76 £ piece)

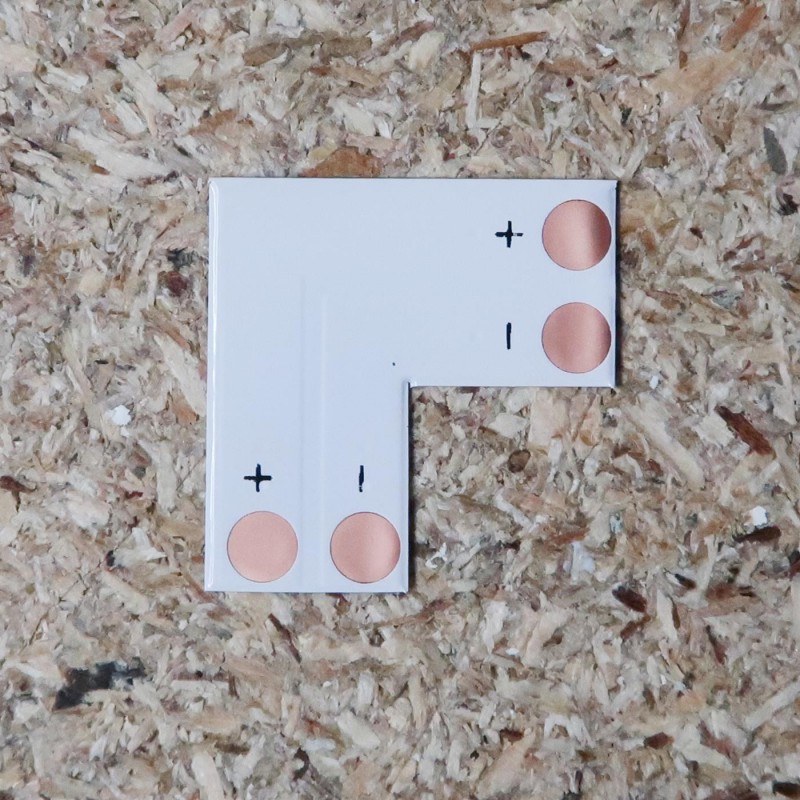

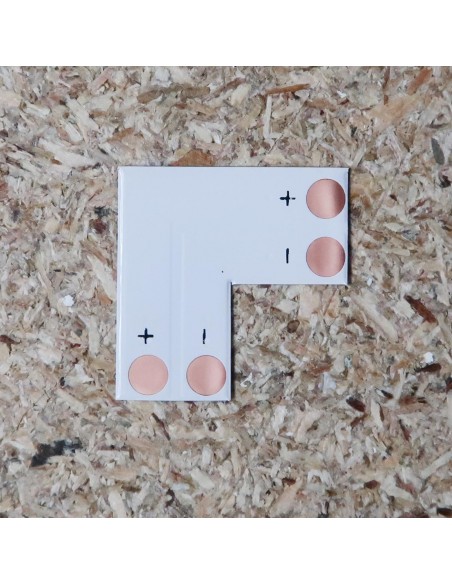

2poliges-Lötfreies L-förmiges LED-Streifen PCB Verbindungsstück für 10mm LED-Streifen ( 5er Packung)

Dieses L-förmige, Lötfreie, PCB Verbindungsstück kann, in Kombination mit der „ 2polige-Lötfreie Verbindungsklemme für 10mm LED-Streifen ” (wird separat verkauft), dazu benutzt werden um 10mm breite, einfarbige LED-Streifen, im Winkel von 90°, Lötfrei miteinander zu verknüpfen.

Stellen Sie sicher dass die Anschluss-Clips der Klemme mit den Kupferkontakten (des LED-Streifens und des L-förmigen PCB Verbindungsstücks) richtig ausgerichtet und die Polarität beibehalten worden ist. Sollte sich in der Nähe der Kupferanschlusskontakte, des Streifens, ein LED-Chip befinden, könnte es sich ergäben dass die Abdeckung der Verbindungsklemme nicht in der Lage ist richtig zugeklappt werden zu können. In einem solchen Fall versuchen Sie das andere Ende des Streifens zu benutzen- wobei der Streifen umgekehrt installiert werden muss damit die Polarität beibehalten wird.

Bei Harzbeschichtete LED-Streifen (z.B IP67 LED-Streifen) muss zuvor die Isolierende Harzschicht, an den Anschlussstellen, sorgfältig entfernt werden. In manchen Fällen könnte es erforderlich sein den Streifen etwas nach vorn oder nach hinten zu verschieben damit die Steckerkontakte richtig ausgerichtet werden. Vor dem abschließen der Abdeckung der Verbindungsklemme vergewissern Sie sich dass der Streifen (als auch das L-förmige Verbindungsstück), von den Anschluss-Clips der Klemme, richtig gehalten wird.

Damit der IP Schutzwert beibehalten wird kann über die Verbindungsklemme (und dem L-förmige Verbindungsstück) ein Schrumpfschlauch angepasst werden.

Empfehlung: Wir empfehlen ihnen diese Verbindungskombination für LED-Streifen bis zu einer Gesamtlänge von höchstens 5m zu benutzen. Für längere Streifen sollten die Verbindungen angelötet werden.

Auf der Suche nach verwandten Produkten oder Zubehör?

Klicken Sie auf die Registerkarte "Verwandte Produkte" unterhalb der Produktbeschreibung, um kompatible LED-Streifen, Treiber und Zubehörteile zu finden. Für technische Daten oder Installationsanleitungen schauen Sie sich die Registerkarte "Anhang" für verfügbare PDFs an. Um Ihre Suche weiter zu verfeinern, verwenden Sie unser "NACH VERFEINERUNG" Filtersystem, das beim Durchsuchen jeder Produktkategorie verfügbar ist.

Hersteller
Hi-Line
Connectortyp
L-förmiges PCB Verbindungsstück
Connector Breite
Für 10mm LED Streifen
Anzahl der Anschlüsse
2-adrig (für einfarbige LED-Streifen)
Schutzklasse (IP)
IP00 (Nicht Wasserdicht)
