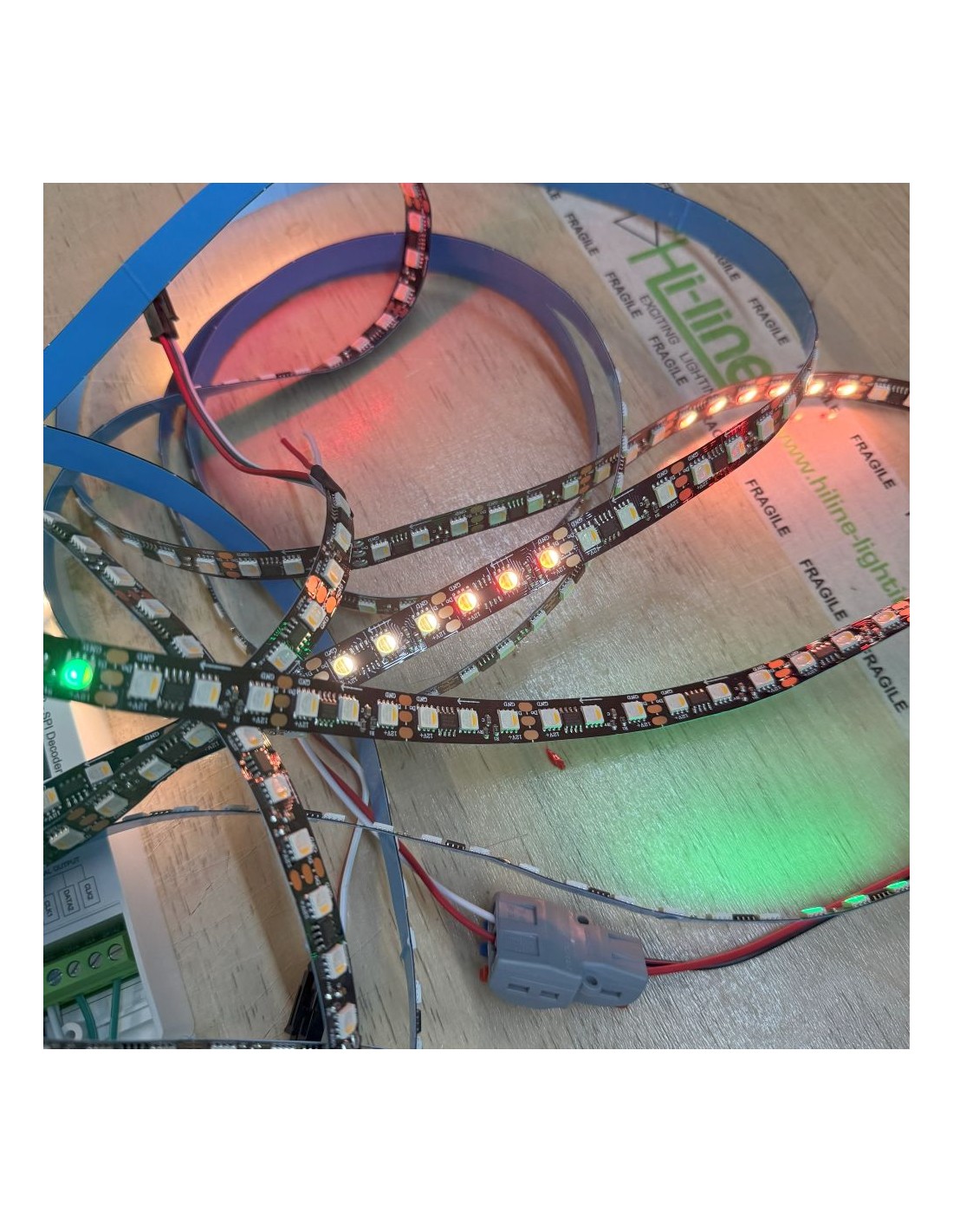

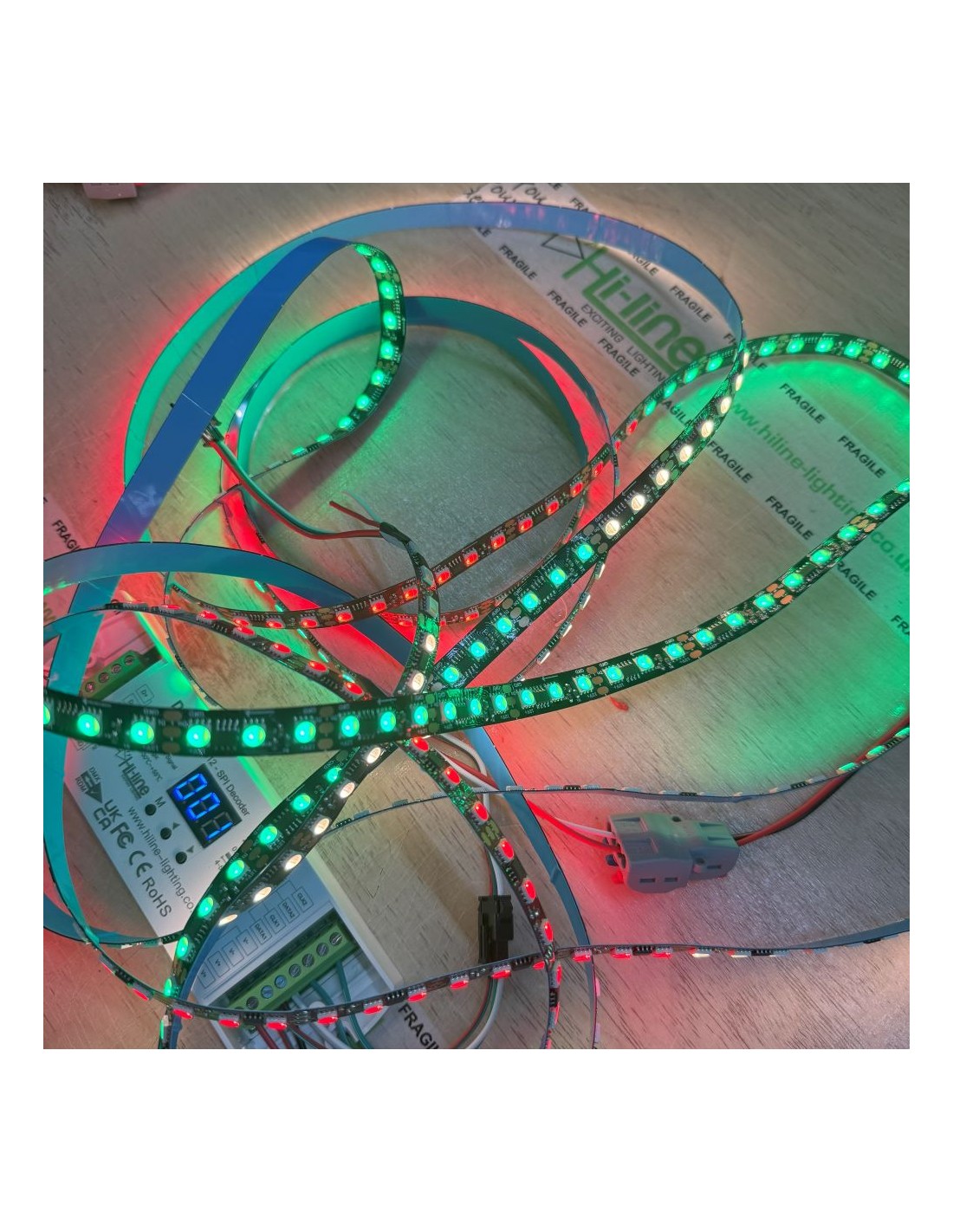

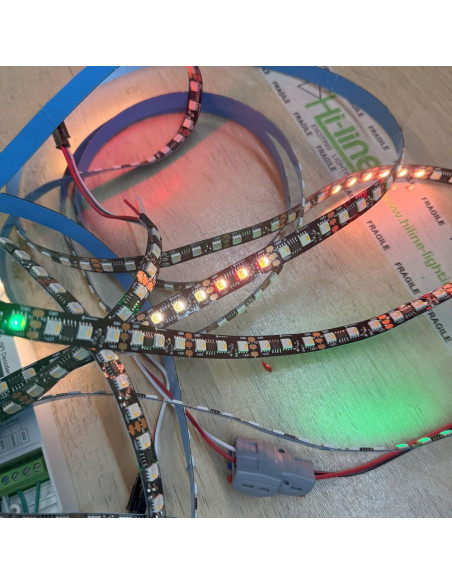

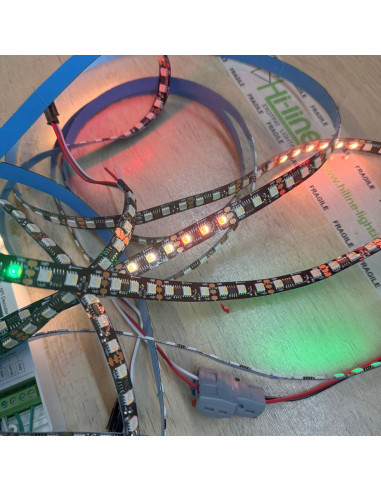

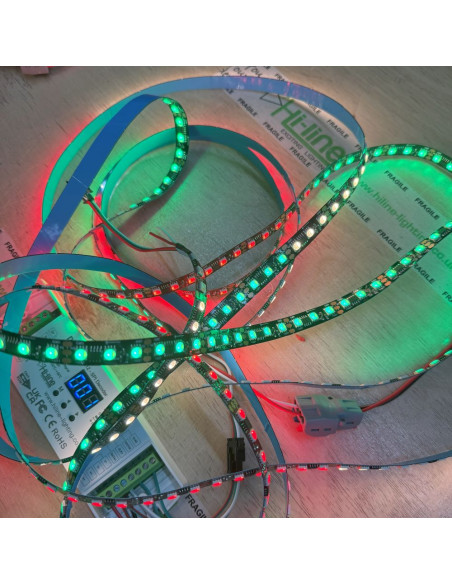

Dieser LED Strip ist ein spezialisierter, adressierbarer RGBW Pixel-Strip für dynamische Effekte wie Farbverläufe, Animationen und Lauflichteffekte. Er unterscheidet sich von einem Standard-RGBW Strip und eignet sich für kreative Lichtinstallationen.

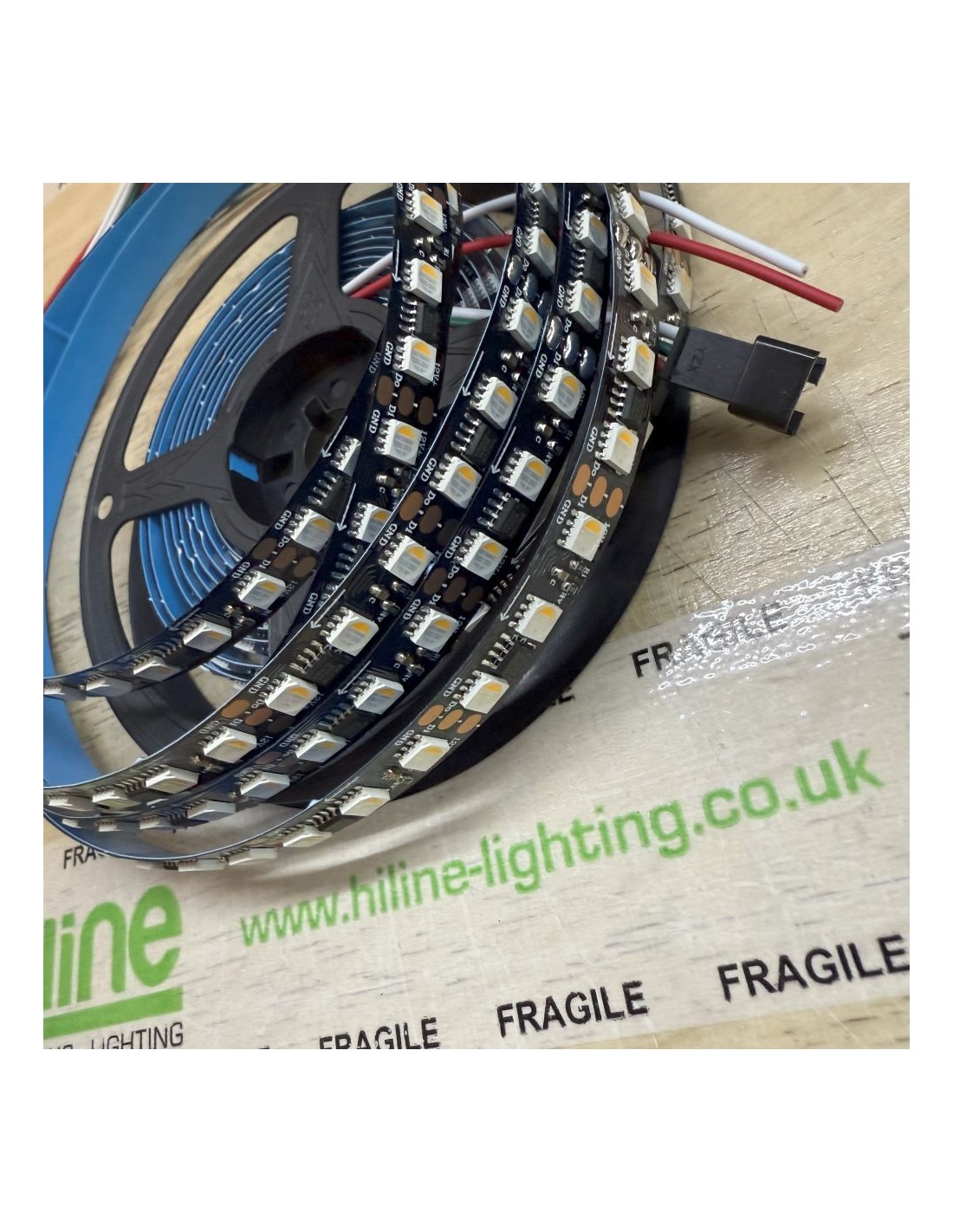

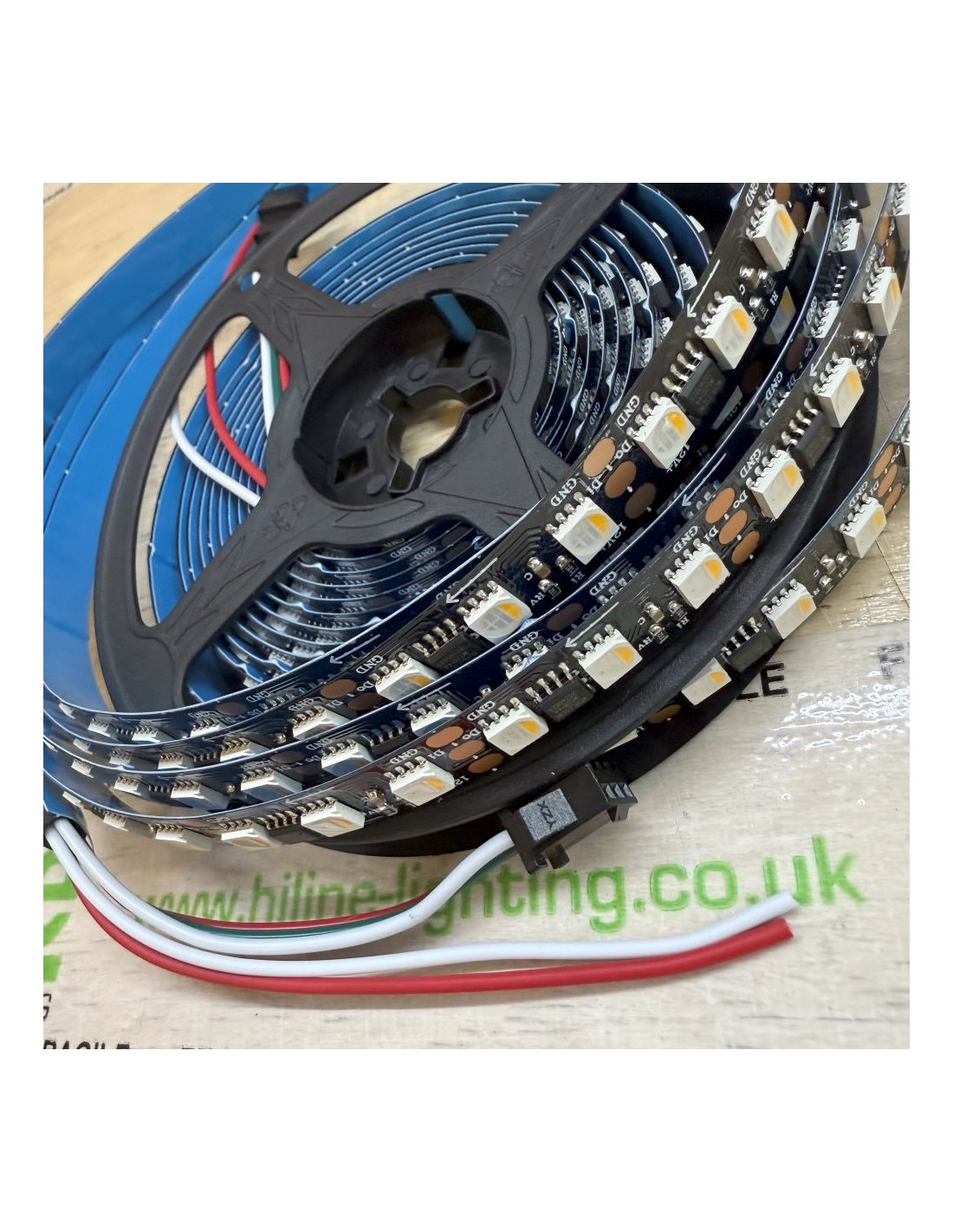

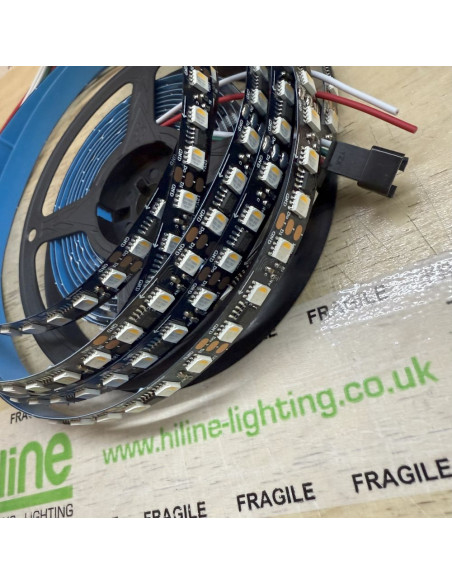

Der Strip verwendet SK2814 externe ICs auf der Leiterplatte. Jeder IC steuert ein Pixel, bestehend aus 3 LEDs (RGBW), wodurch 28 Pixel pro Meter erreicht werden. Insgesamt verfügt die 5m Rolle über 420 LEDs. Funktional arbeitet er ähnlich wie SK6812 Pixel-Strips, jedoch befindet sich der Steuerchip extern auf der Leiterplatte statt direkt im LED-Gehäuse. Dies ermöglicht weiterhin eine unabhängige 4-Kanal-Steuerung inklusive eines dedizierten Warmweiß-Kanals.
Bei DMX512-Steuerung benötigt jedes Pixel 4 DMX-Kanäle (R, G, B, W). Der Strip ist alle 3,5 cm kürzbar (ein Pixel).

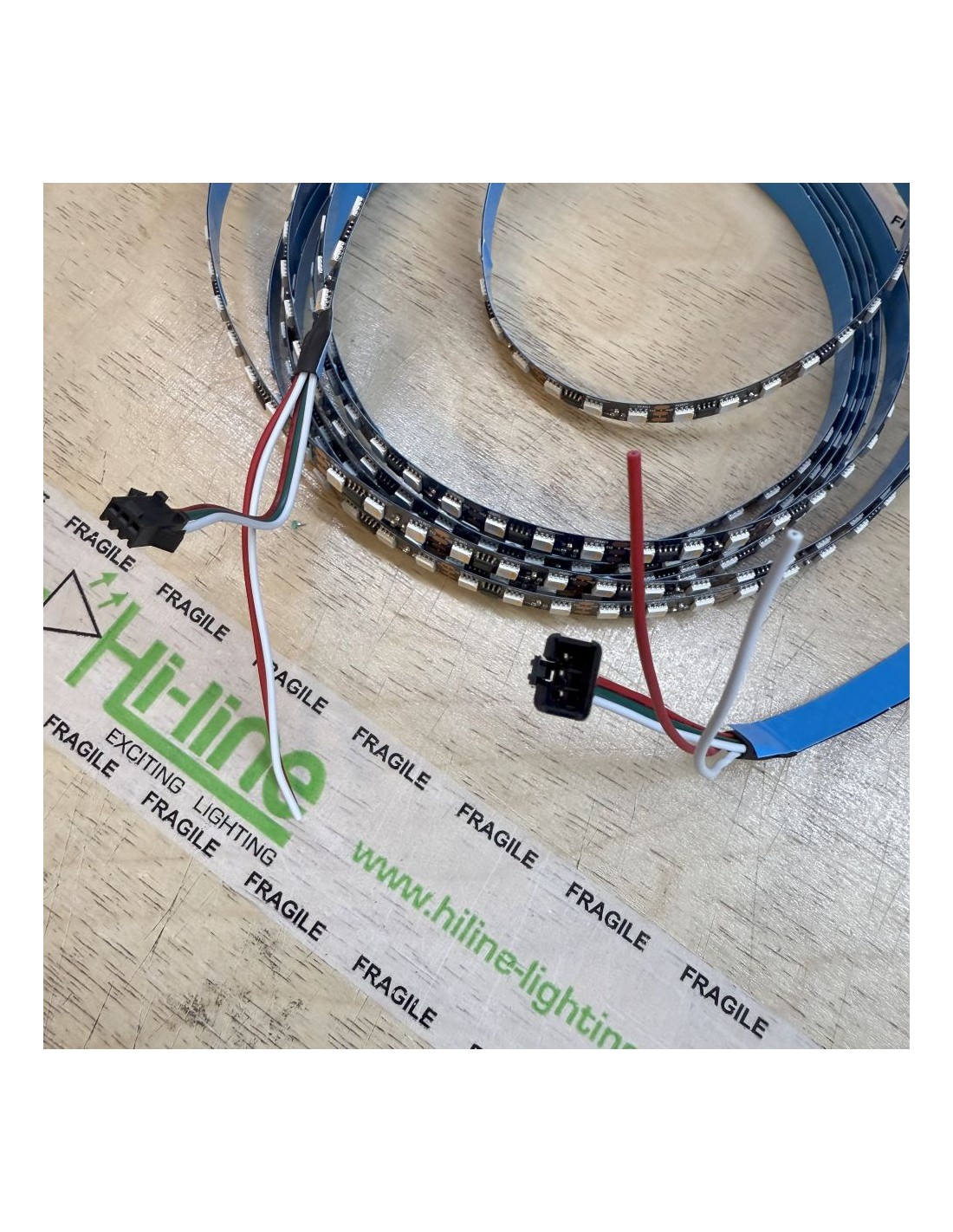

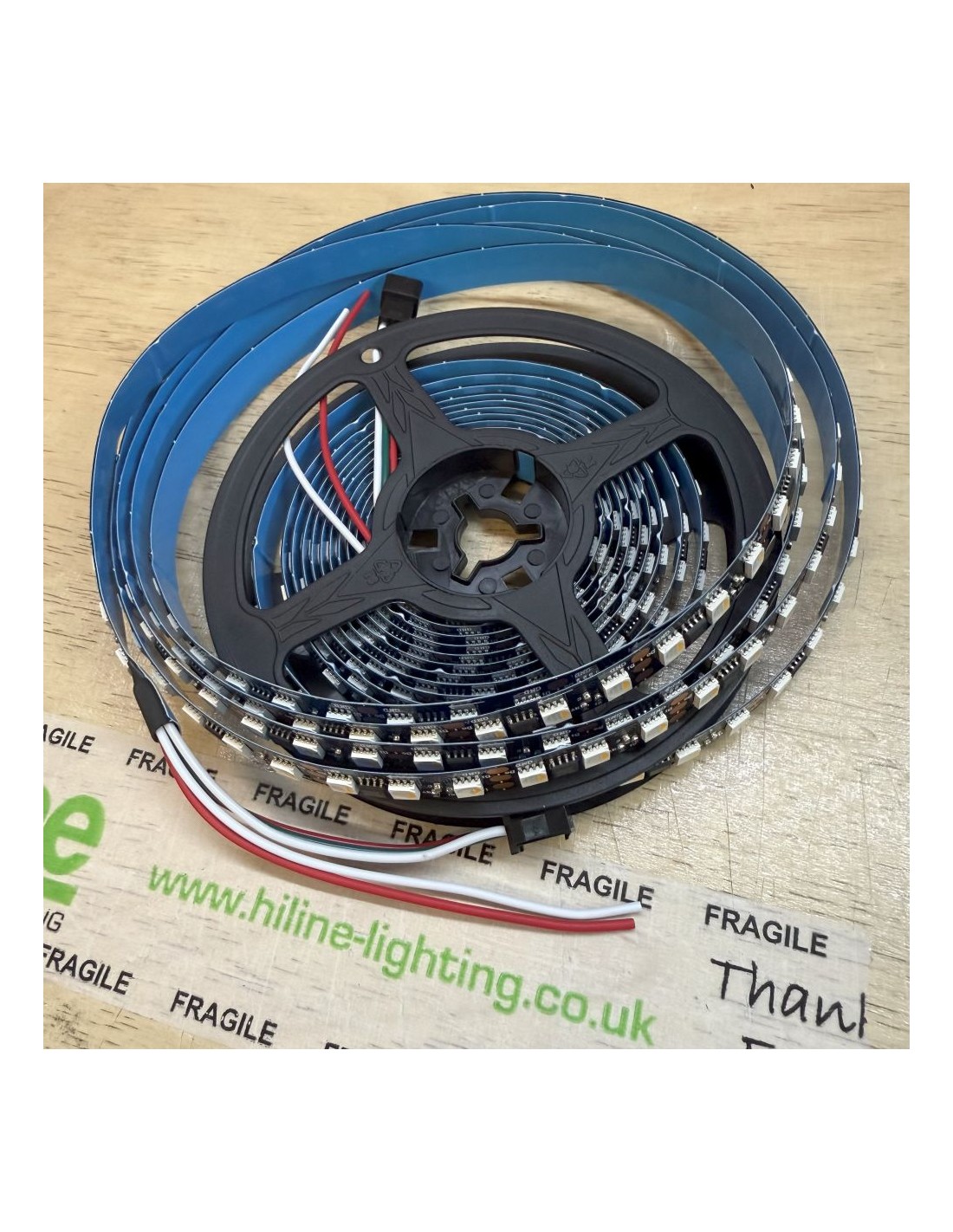

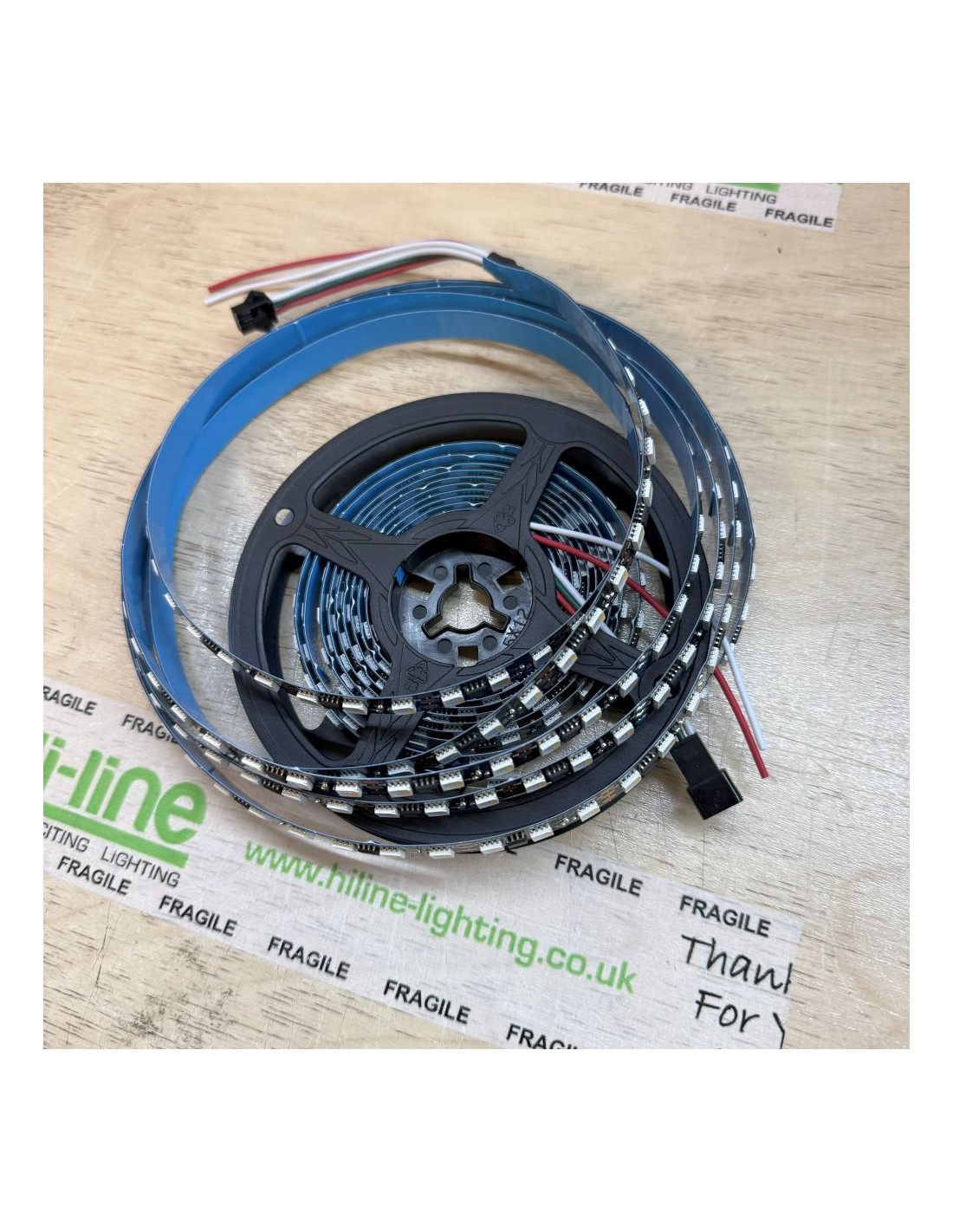

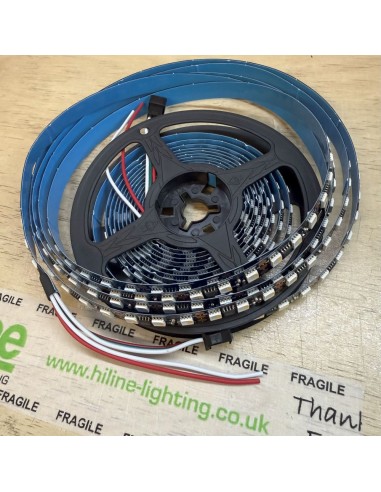

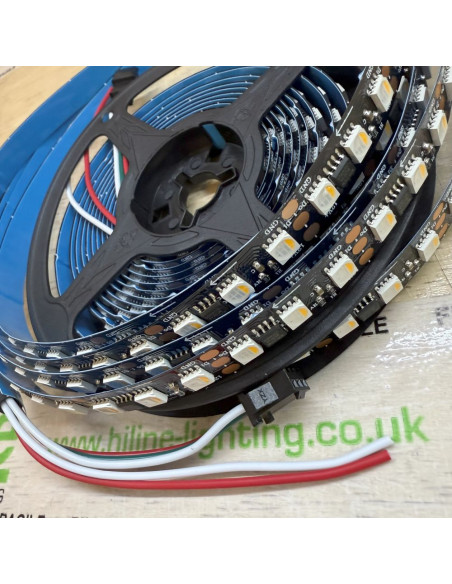

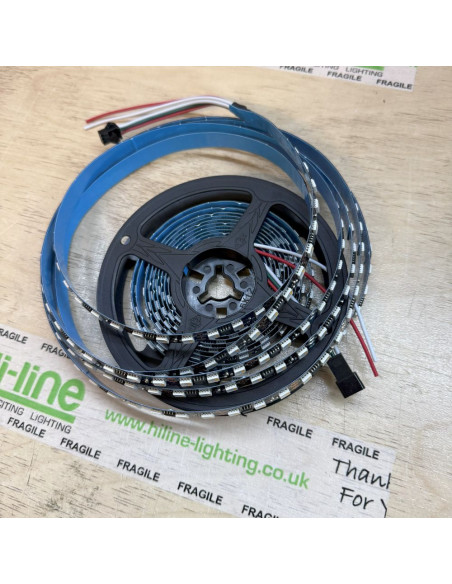

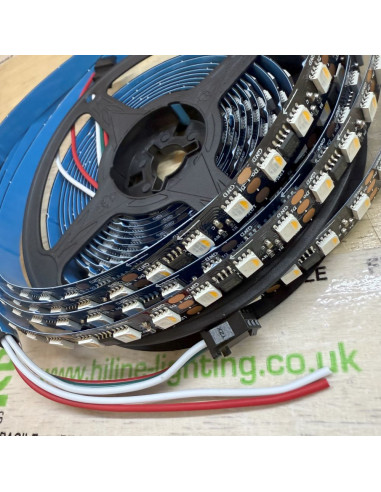

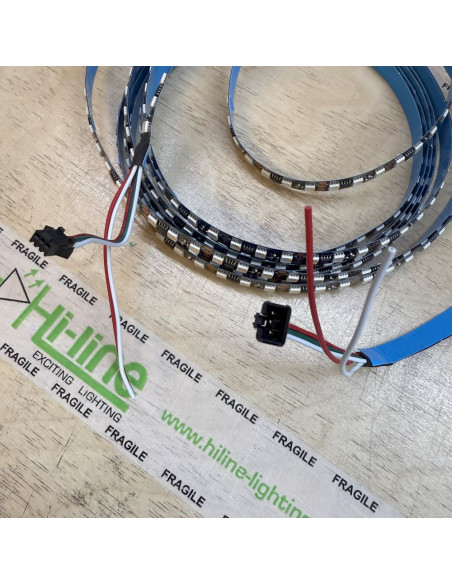

Jede Rolle wird mit vorinstallierten 3-Pin-Anschlüssen an beiden Enden geliefert, zusätzlich befinden sich Einspeiseleitungen an beiden Enden, um die Spannungsversorgung bei längeren Installationen zu erleichtern. Die Leiterplatte ist schwarz, 12 mm breit und IP00 (nicht wasserdicht), daher für trockene Innenbereiche vorgesehen.
Bitte beachten: Der Preis gilt ausschließlich für den LED Strip. Ein kompatibler Pixel-Controller sowie ein geeignetes 12V Netzteil werden zusätzlich benötigt. Die Installation sollte von erfahrenen Fachleuten durchgeführt werden, die mit Datenleitungen und Adressierung vertraut sind.
12V vs 24V Varianten
Dieses Produkt ist die 12V Version mit 28 Pixeln pro Meter (3 LEDs pro Pixel). Zusätzlich bieten wir eine 24V Version in einem separaten Artikel an. Bei der 24V Variante werden zwei 3-LED-Gruppen zu einem Pixel zusammengefasst, was zu 14 Pixeln pro Meter führt. Die Schnittstellen unterscheiden sich daher:
– 12V Version: 3 LEDs = 1 Pixel, 28 Pixel/m, Schnitt alle 3,5 cm.
– 24V Version: 6 LEDs = 1 Pixel, 14 Pixel/m, Schnitt alle 8,25 cm.
Beide Versionen nutzen SK2814 ICs, die Pixelanzahl unterscheidet sich aufgrund der Spannungsauslegung. Für feiner aufgelöste Effekte eignet sich die 12V Version, für 24V-Systeme die 24V Variante.
Technische Daten
Produktreferenz: HL-P28-84-RGBWW-2814-B-12V
Eingangsspannung: 12V DC
LEDs pro Meter: 84 (insgesamt 420 LEDs pro Rolle)
Pixel pro Meter: 28 (3 LEDs pro Pixel)
Pixeltyp: SK2814 externer IC
Steuerkanäle: 4 (RGBW)
DMX-Zuweisung: 4 Kanäle pro Pixel (R, G, B, W)
Schnittstellen: Alle 3,5 cm (1 Pixel)
Leiterplattenbreite: 12 mm
Leiterplattenfarbe: Schwarz
Schutzklasse: IP00 (nicht wasserdicht)
Länge der Rolle: 5m
Anschlüsse: 3-Pin Ein-/Ausgang sowie zusätzliche Einspeiseleitungen an beiden Enden
Garantie: 3 Jahre Standard, optional verlängerbar auf 5 Jahre
Serieninformation
Value Series – entwickelt, um ein ausgezeichnetes Preis-Leistungs-Verhältnis mit zuverlässiger Qualität zu bieten.
