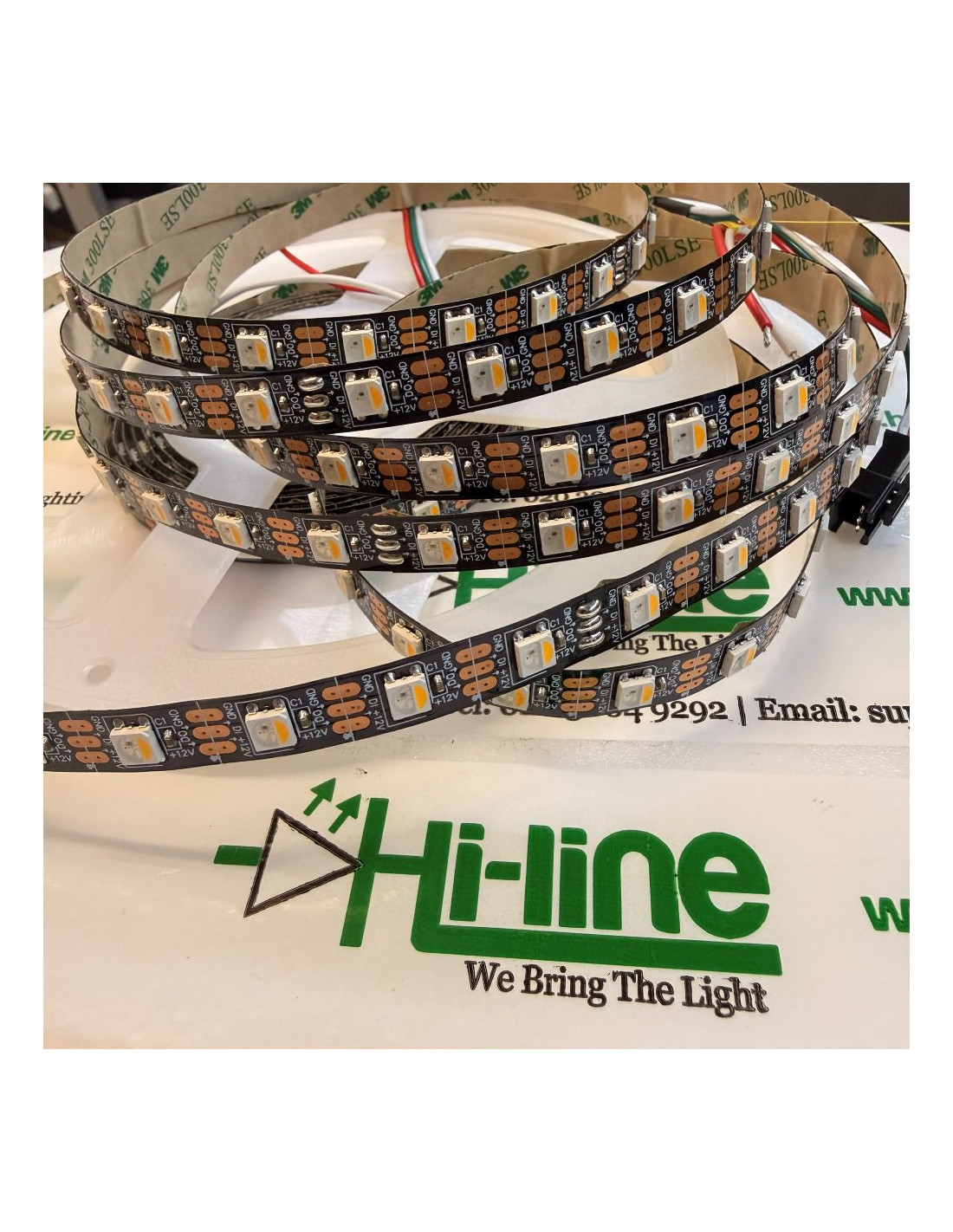

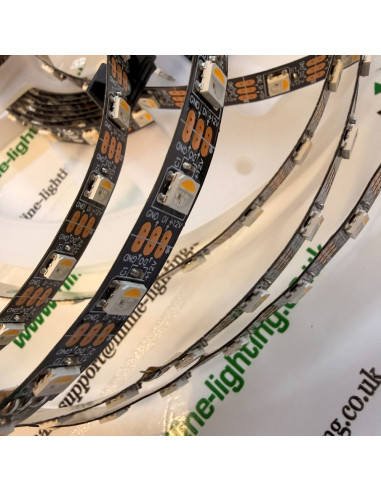

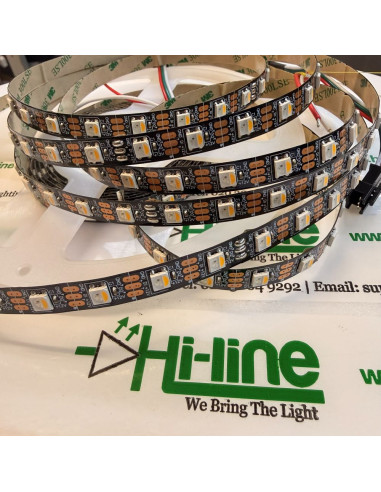

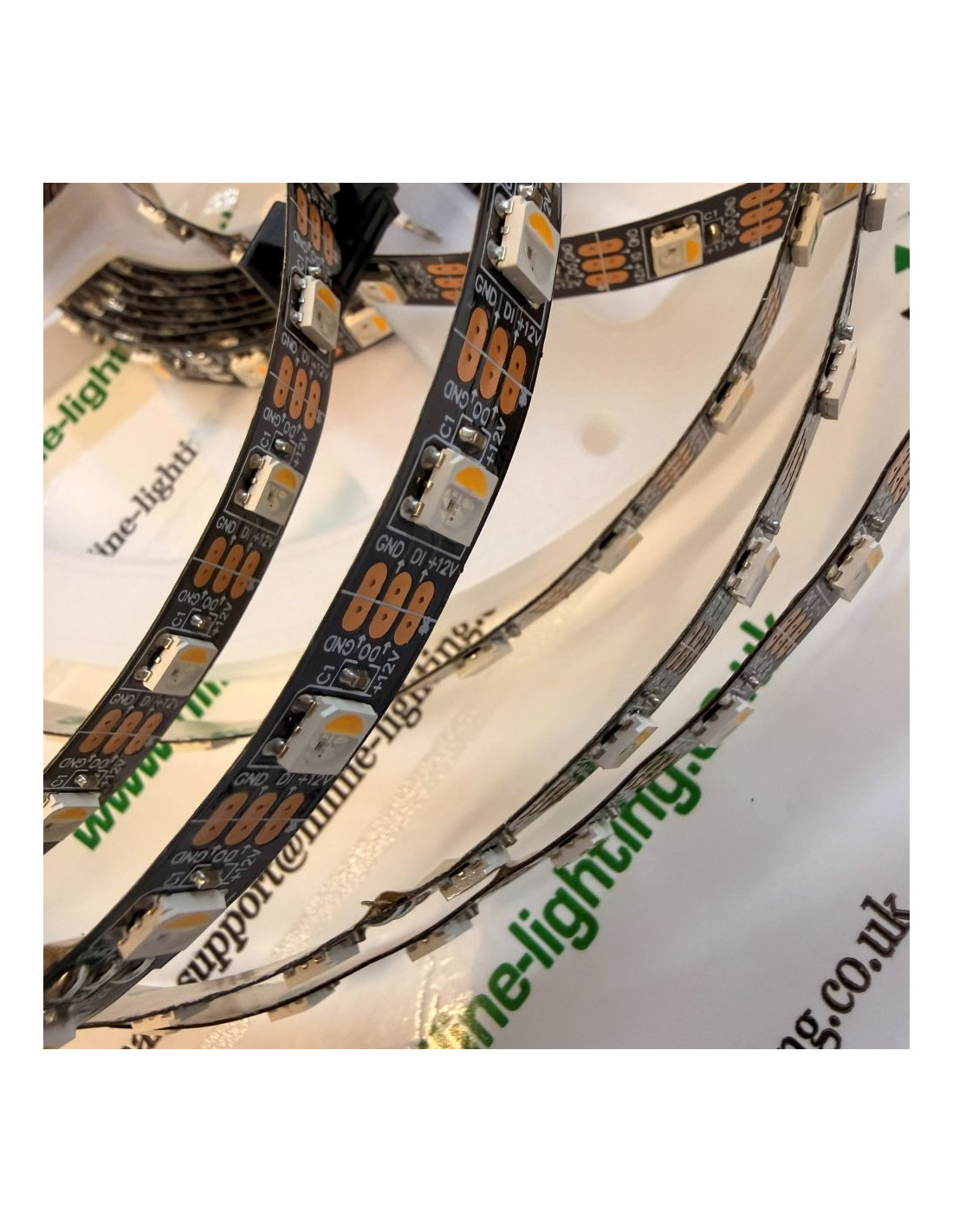

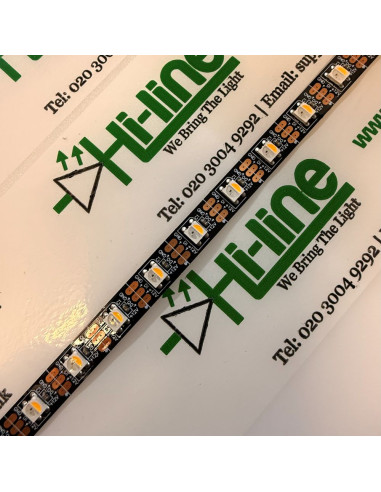

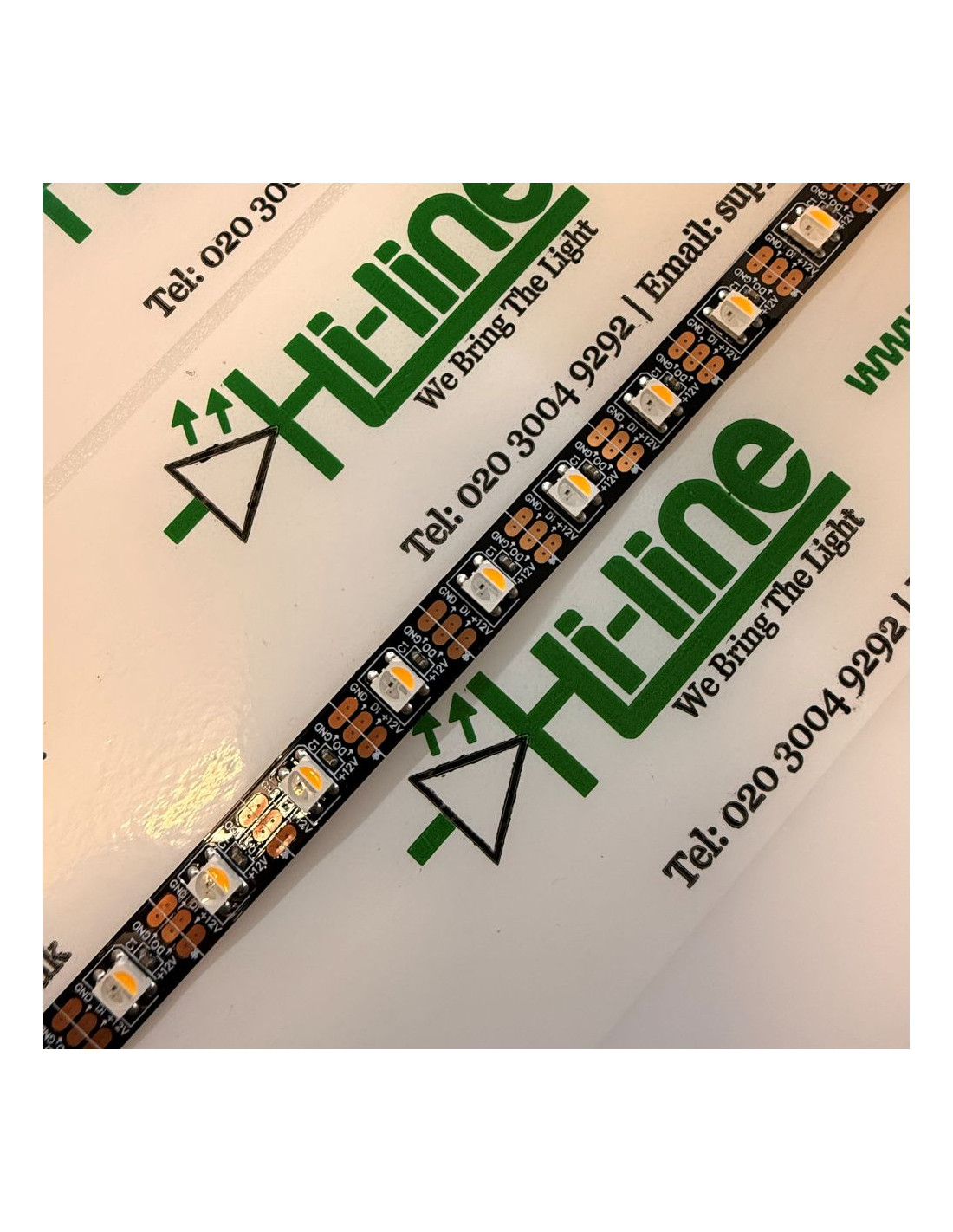

Dies ist ein 12V adressierbarer RGBW LED-Streifen mit 60 Pixeln pro Meter. Jeder Pixel besteht aus einem SK6812 4-in-1 LED-Chip, in dem der Steuer-IC direkt integriert ist (keine externen ICs auf der Leiterplatte). Dieses Design erhöht die Zuverlässigkeit, da weniger Bauteile auf dem PCB vorhanden sind.

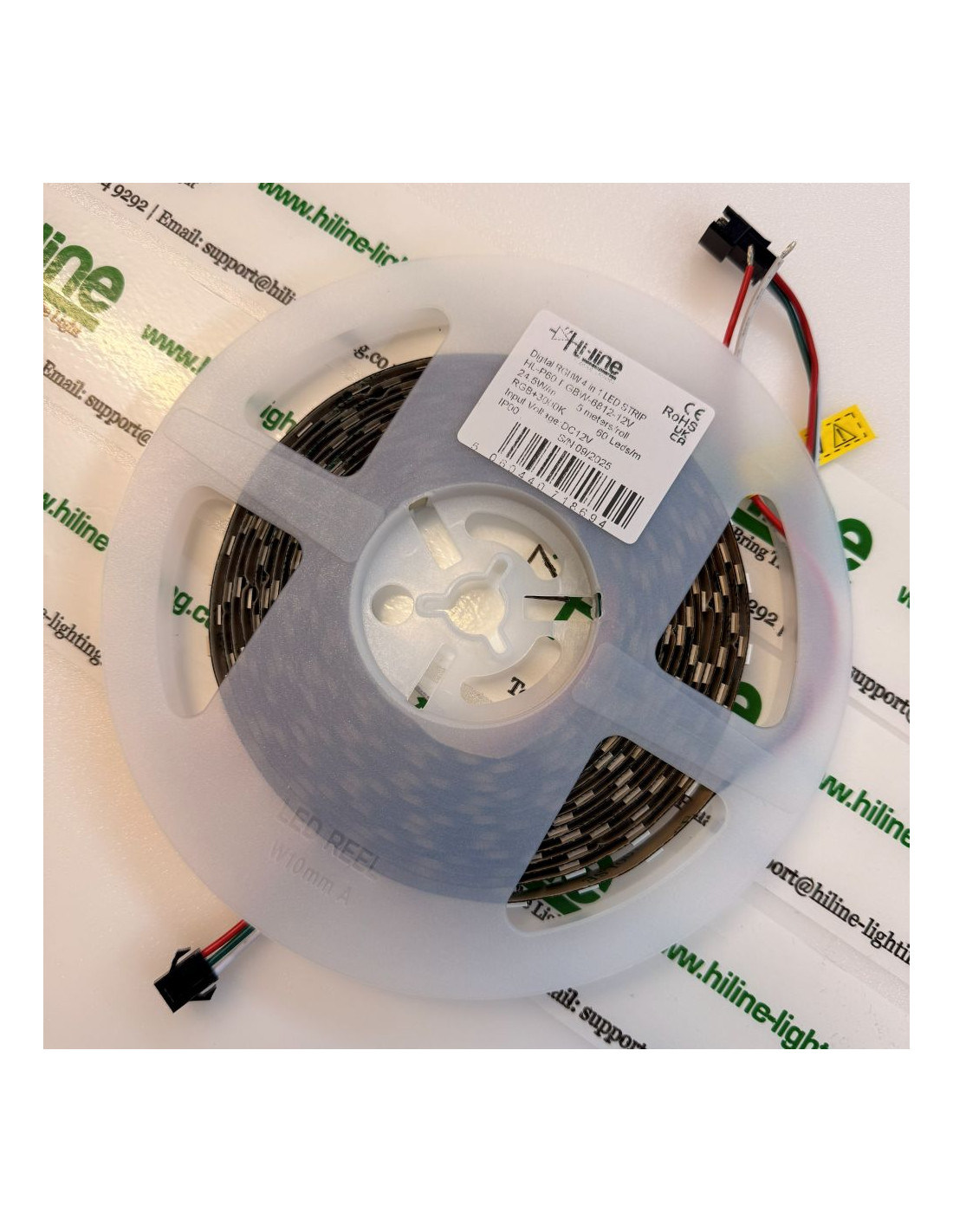

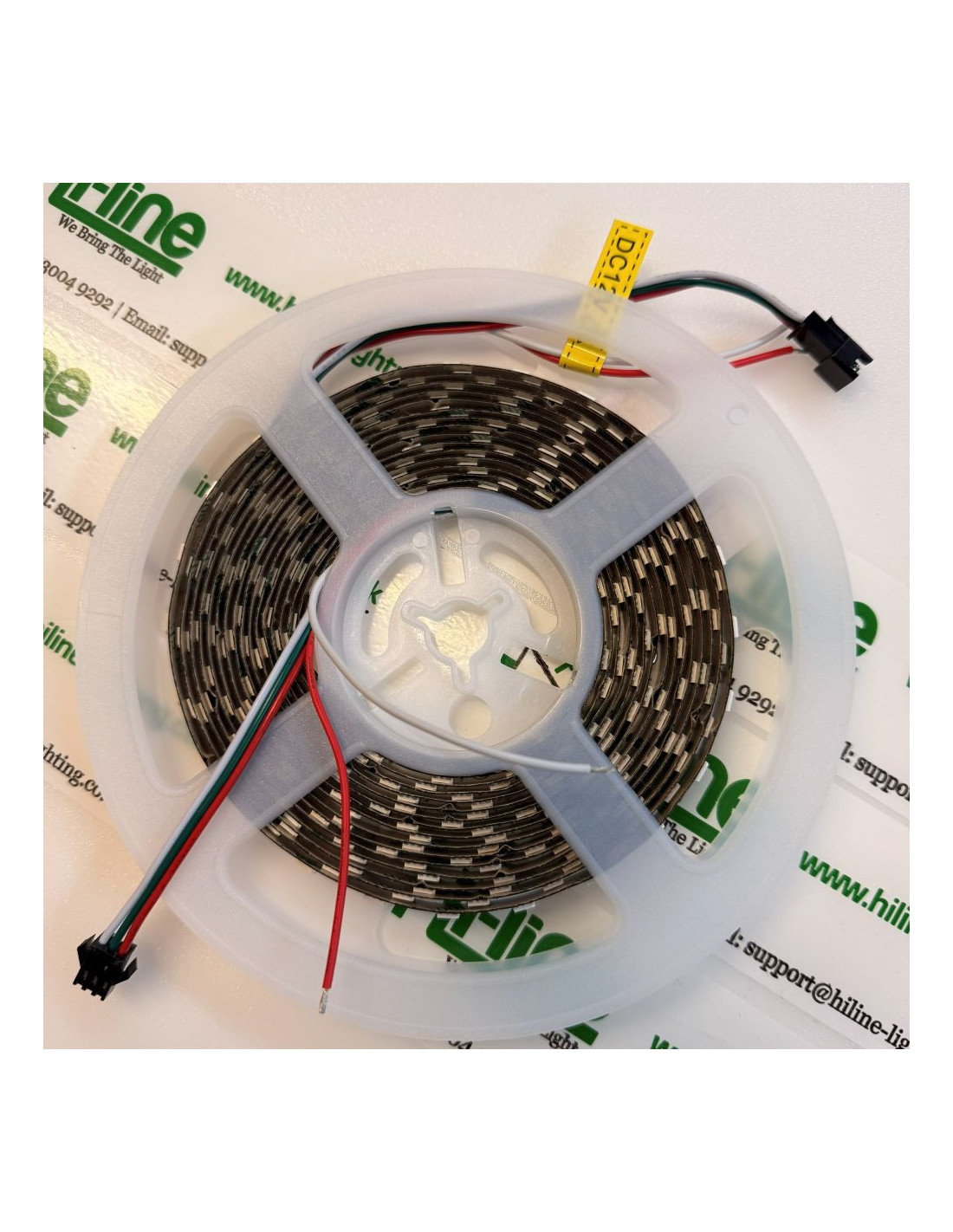

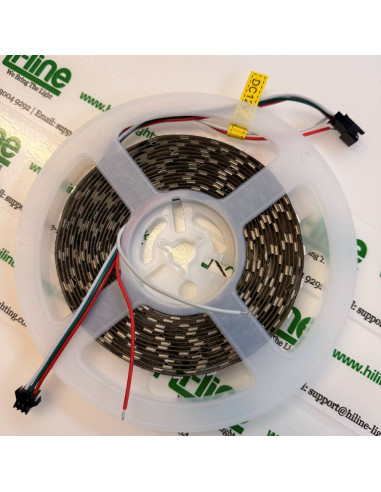

Der Streifen bietet volle RGB-Farben plus einen separaten Warmweiß-Kanal (3000K) für natürliche Weißtöne. Mit 60 RGBW-Pixeln pro Meter ist jede LED einzeln steuerbar, ideal für dynamische und flüssige Effekte. Geliefert auf einer 5m Rolle mit 3M-Klebeband auf der Rückseite und 15cm vorkonfektionierten Kabeln an beiden Enden.
Serien-Information
Digital Pixel Serie

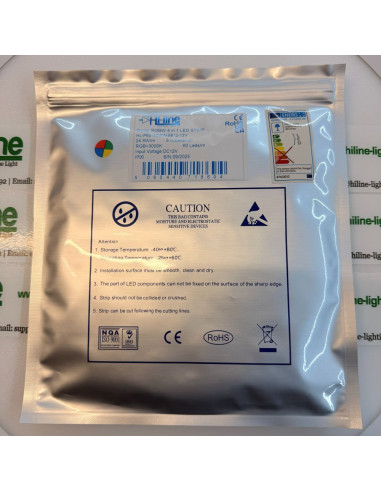

Lieferumfang
5m LED-Streifen mit 15cm Anschlussleitungen an beiden Enden
3M-Klebeband rückseitig vormontiert
Anwendungen
Pixelbasierte Akzentbeleuchtung, Decken- und Wandnischen, Möbel, Vitrinen, Verkaufsflächen, Bühnen- und Eventbeleuchtung, Schilder, architektonische Details
Hinweise zur Verwendung
Jede LED entspricht einem Pixel – es sind 60 Pixel pro Meter. Für Längen bis 5 Meter empfiehlt sich die Einspeisung von beiden Enden. Bei längeren Längen muss immer mehrfach parallel eingespeist werden. Der Streifen kann pro LED gekürzt werden. Verwenden Sie Controller, die das SK6812-RGBW-Protokoll unterstützen.
Technische Daten
Modellreferenz: HL-P60-RGBW-6812-12V
LED-Typ: SK6812 RGBW 4-in-1 mit integriertem IC
Eingangsspannung: 12V DC
Leistungsaufnahme: 24,5 W/m (bei voller Helligkeit aller RGB- und Weiß-Kanäle)
Pixel pro Meter: 60 (1 LED = 1 Pixel)
LED-Dichte: 60 LEDs pro Meter
Teilbarkeit: Jede 1 LED (pro Pixel)
Weiß-Kanal: 3000K (Warmweiß)
Farbkanäle: Rot, Grün, Blau + Weiß (RGBW)
PCB-Breite: 10mm
Rollenlänge: 5 Meter
Anschlussleitungen: 15cm an beiden Enden (Power + Data + GND)
Rückseite: 3M-Klebeband vormontiert
Dimmung/Steuerung: Adressierbar über SK6812-kompatible Controller
Abstrahlwinkel: ~120°
Leistungsaufnahme: TBC W/m (typ.), TBC W pro 5m
Betriebstemperatur: TBC
Schutzart: IP00 (nicht wasserdicht) sofern nicht anders angegeben
Zertifizierungen: UKCA, CE
Garantie: 3 Jahre Standard (auf 5 Jahre erweiterbar auf Anfrage)
Kompatibilität und Steuerung
Kompatibel mit SK6812/WS2812-RGBW-Protokollen. Das Datensignal benötigt in der Regel 5V-Logik (ggf. Pegelwandler erforderlich).
Wir bieten eine große Auswahl an SPI-Controllern für alle adressierbaren LED-Streifen. Diese finden Sie im Reiter „Zubehör“. Bei Fragen können Sie sich jederzeit an unseren Support wenden.
Montagehinweise
Zur Vermeidung von Spannungsabfällen sollte die Einspeisung sorgfältig geplant werden. Für 5m-Längen an beiden Enden einspeisen, für längere Längen mehrere parallele Einspeisungen vorsehen. Polarität und Datenrichtung beachten. Geeignete Kabelquerschnitte und Absicherungen verwenden. Auf sauberen, geeigneten Oberflächen montieren und keine scharfen Biegungen über Bauteilen durchführen.
