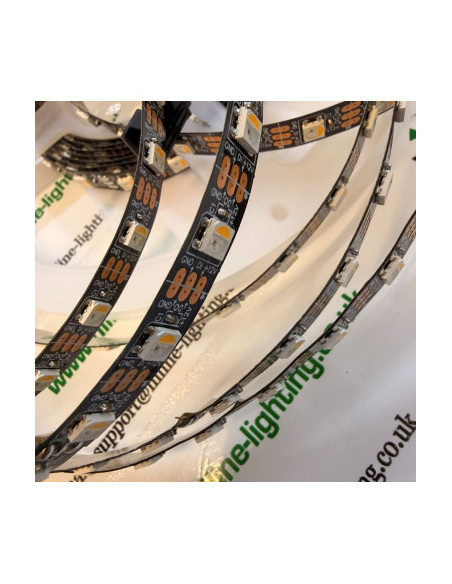

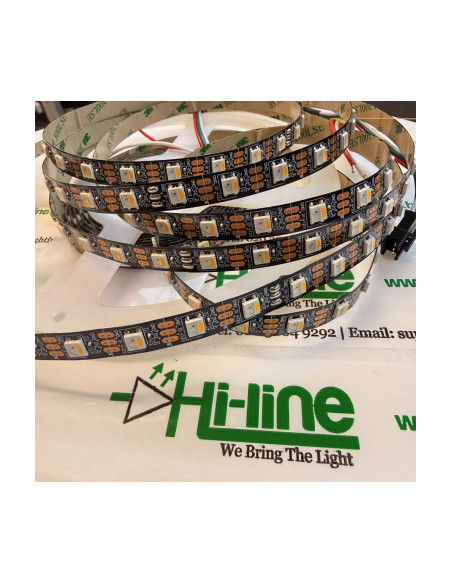

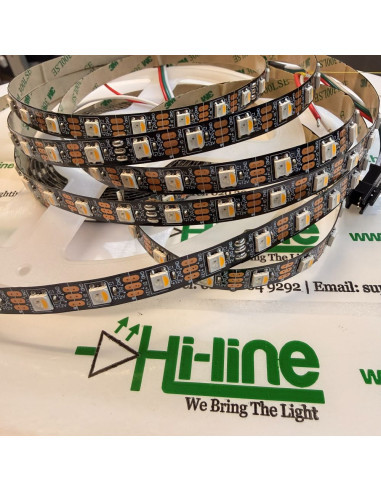

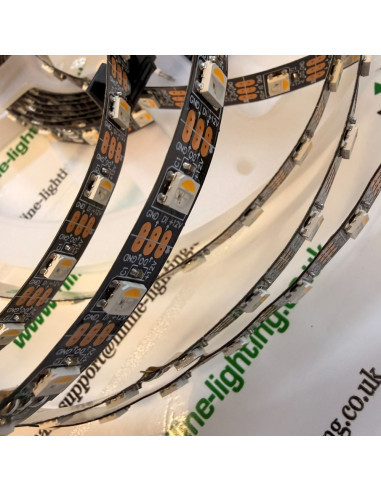

Dies ist ein 12V einzeln adressierbarer RGBNW LED-Streifen mit 60 Pixeln pro Meter. Jeder Pixel ist eine SK6812 4-in-1 LED mit integriertem Steuer-IC in der Diode (keine zusätzlichen ICs auf der Platine) — das macht das Band robuster.

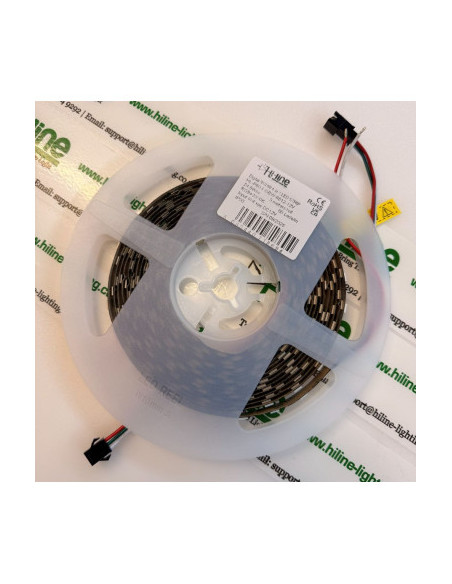

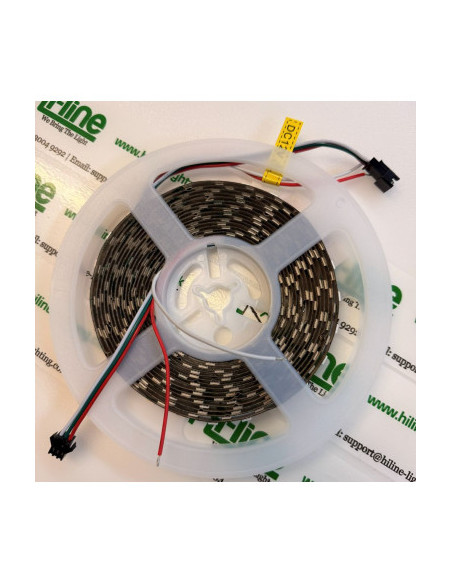

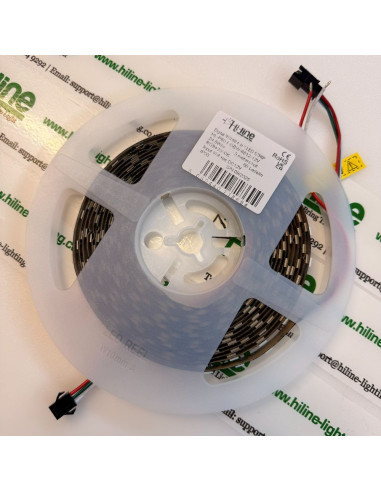

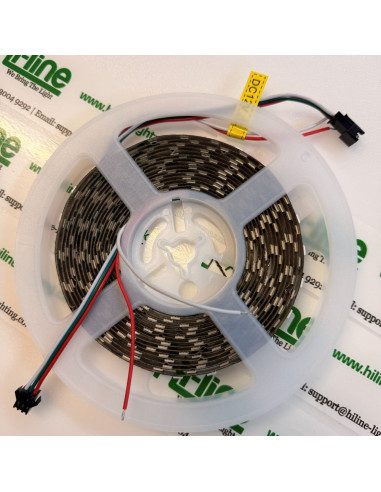

Er liefert volle RGB-Farbe plus einen eigenen 4000K-Neutralweiß-Kanal. Jede LED ist ein Pixel. Lieferung als 5 m Rolle mit 3M-Klebeband und 15 cm Leitungen an beiden Enden.

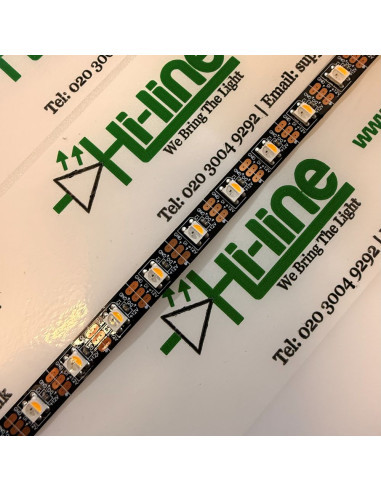

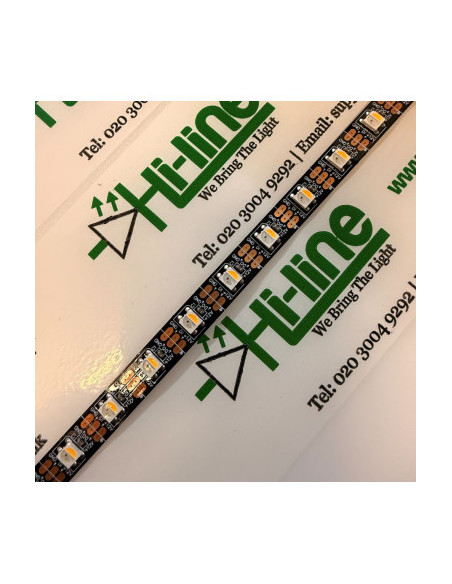

Diese Ausführung kommt auf einer schwarzen Leiterplatte. Eine weiße Leiterplatte führen wir nicht auf Lager, können sie aber bestellen. Schreiben Sie uns die benötigte Menge per E-Mail — wir nennen die Lieferzeit.
Die RGB + 3000K Warmweiß-Schwester ist HL-P60-RGBW-6812-12V. Passende SPI-Controller und 10 mm Verbinder stehen unten bei den Related Products.
Serie
Digital Pixel Serie
Lieferumfang
5 m LED-Streifen mit 15 cm Leitungen an beiden Enden
3M-Klebeband bereits aufgebracht
Typische Anwendungen
Pixel-Akzentbeleuchtung, Nischen, Möbel, Vitrinen, Verkaufsflächen, Bühne und Event, Beschilderung, architektonische Details
Hinweise zur Verwendung
Jede LED ist ein Pixel — 60 Pixel pro Meter. Bei 5 m an beiden Enden einspeisen. Längere Strecken brauchen zusätzliche Einspeisungen. Schnitt alle 1 LED. Controller mit SK6812-RGBW-Protokoll verwenden.
Technische Daten
Artikelnummer: HL-P60-RGBNW-6812-12V
LED-Typ: SK6812 RGBW 4-in-1 mit integriertem IC
Eingangsspannung: 12V DC
Leistung: 24,5 W/m bei voller RGB- und Weiß-Helligkeit
Pixel pro Meter: 60 (1 LED = 1 Pixel)
Schnittpunkte: jede 1 LED (17 mm)
Weiß-Kanal: 4000K (Neutralweiß)
Farbkanäle: Rot, Grün, Blau + Weiß (RGBNW)
Leiterplatte: 10 mm schwarz (weiße Leiterplatte auf Bestellung — per E-Mail)
Rollenlänge: 5 Meter
Leitungen: 15 cm an beiden Enden (Power, Data und Masse)
Rückseite: 3M-Klebeband
Steuerung: adressierbare SK6812-kompatible Controller
Abstrahlwinkel: ca. 120°
Schutzart: IP00 (nicht wasserdicht)
Zulassungen: UKCA, CE
Garantie: 3 Jahre Standard (5 Jahre auf Anfrage)
Steuerung
Kompatibel mit SK6812- / WS2812-artigen RGBW-Protokollen. Das Datensignal ist in der Regel 5V-Logik — bei 3,3V-Controllern einen Pegelwandler verwenden.
SPI-Pixelcontroller stehen unten bei den Related Products. Ohne DMX512 kann der HL-DS-L per RF laufen, der HL-WT-SPI mit der Tuya-App. Beide koppeln mit der HL-R9-Handfernbedienung für Effekte, Helligkeit und Tempo ohne DMX-Programmierung.
Datenrichtung: der Pfeil auf dem Streifen muss vom Controller weg zeigen. Umgekehrt läuft das Band nicht.
Einspeisungen gegen Spannungsabfall planen. Polarität beachten. Passende Kabel und Absicherung verwenden. Auf sauberer, geeigneter Fläche montieren und scharfe Biegungen über den LEDs vermeiden.
Related Products, Daten und Dateien
Passende Artikel stehen unten. Technische Daten im Reiter Product Specifications. Datenblätter unter Attachments.
SPI-Sonderprogrammierung (Projektarbeit): für festgelegtes Startverhalten, Timing oder Effekte können wir einen programmierten Controller liefern. Das ist kostenpflichtige Technikarbeit, abhängig von Prüfung und Lieferzeit. Bitte die vollständige Anforderung per E-Mail senden, damit wir die Machbarkeit prüfen können.
