Kurzanleitung
Der HL-ES-D(WT) funktioniert nur mit pixeladressierbaren LED-Streifen. Er unterstützt digitale RGB- und digitale weiße SPI-Streifen. RGBW-Streifen (z. B. SK6812 RGBW) werden nicht unterstützt. Vor dem Kauf muss geprüft werden, ob Ihr LED-Streifen einen der unterstützten IC-Chips verwendet. Nicht unterstützte Chips funktionieren mit diesem Controller nicht.
Produktbeschreibung

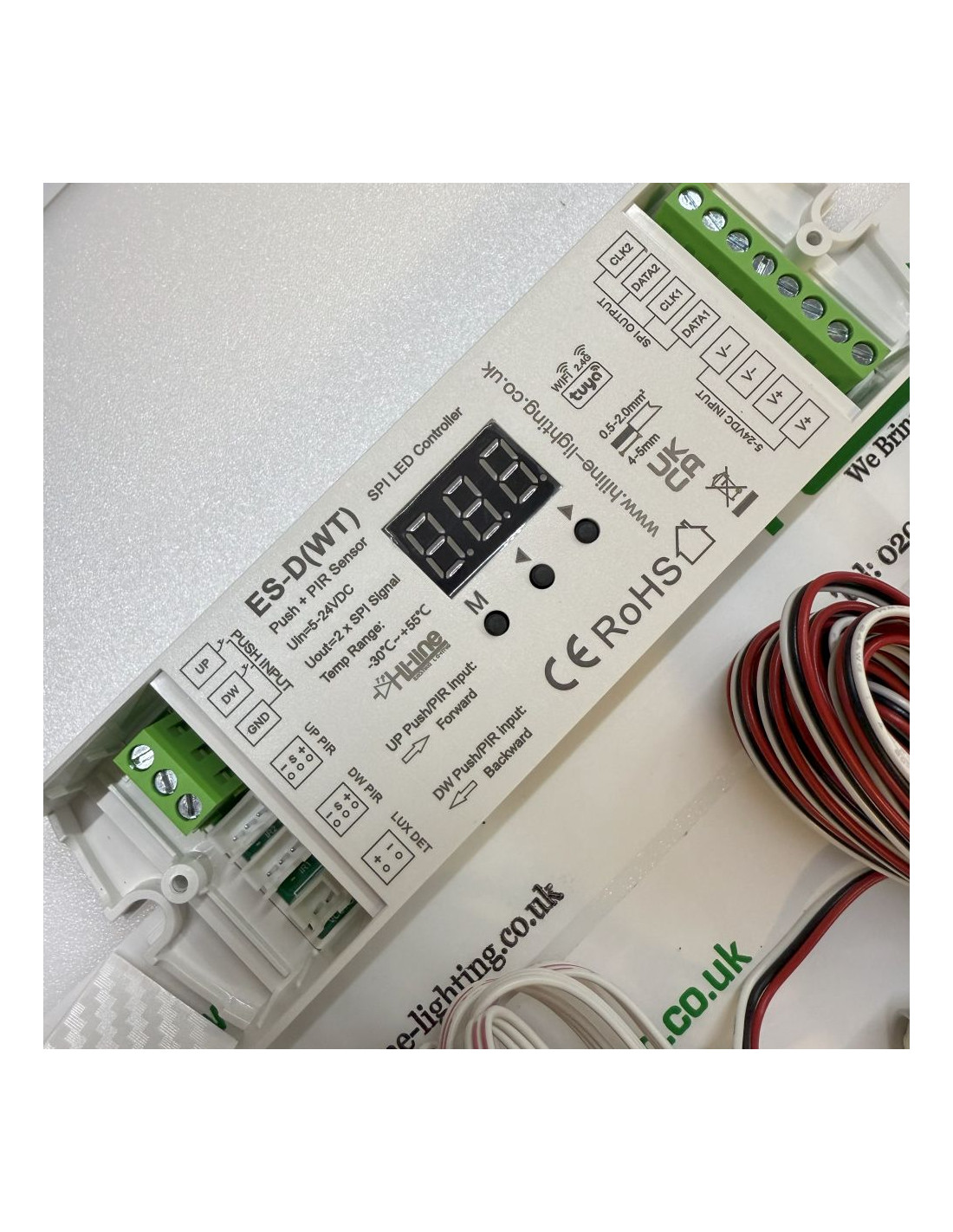

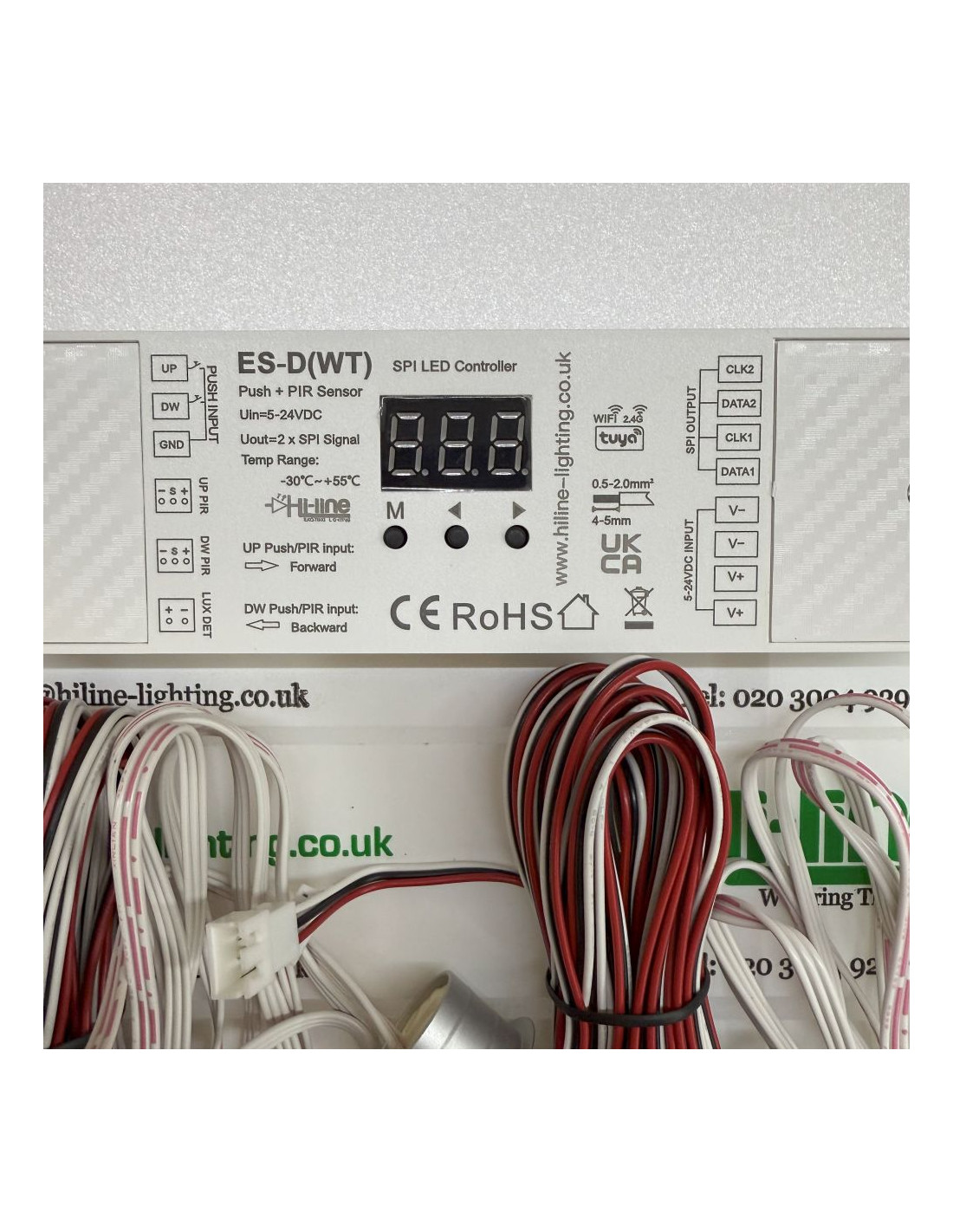

Der HL-ES-D(WT) ist ein WLAN-fähiger SPI-Controller für automatisierte und smarte Beleuchtungsprojekte. Er kombiniert zwei PIR-Bewegungssensoren mit zwei Tastereingängen und ermöglicht dadurch sowohl sanfte bewegungsgesteuerte Effekte als auch manuelle Steuerung. Der mitgelieferte Lichtsensor sorgt dafür, dass die Beleuchtung nur bei Bedarf aktiviert wird, was den Energieverbrauch reduziert.
Der Controller unterstützt viele der gängigsten Pixel-ICs wie WS2811, WS2812, SK9822, TM1804, UCS1903 und SM16703P. Außerdem ist er mit vielen weiteren IC-Typen kompatibel; die vollständige Liste finden Sie im PDF-Handbuch im Bereich Anhänge. Die maximale Kapazität liegt bei 960 Pixeln.
Der HL-ES-D(WT) lässt sich in die Tuya Smart APP integrieren und bietet Sprachsteuerung über Amazon Alexa und Google Assistant. Zu den Funktionen gehören voreingestellte und benutzerdefinierte Szenen, Musik-Sync-Modus und Zeitpläne. Optional kann auch eine RF-2,4 GHz-Fernbedienung gekoppelt werden. Bitte beachten Sie, dass dieses Produkt nicht mit Philips Hue kompatibel ist.
Lieferumfang

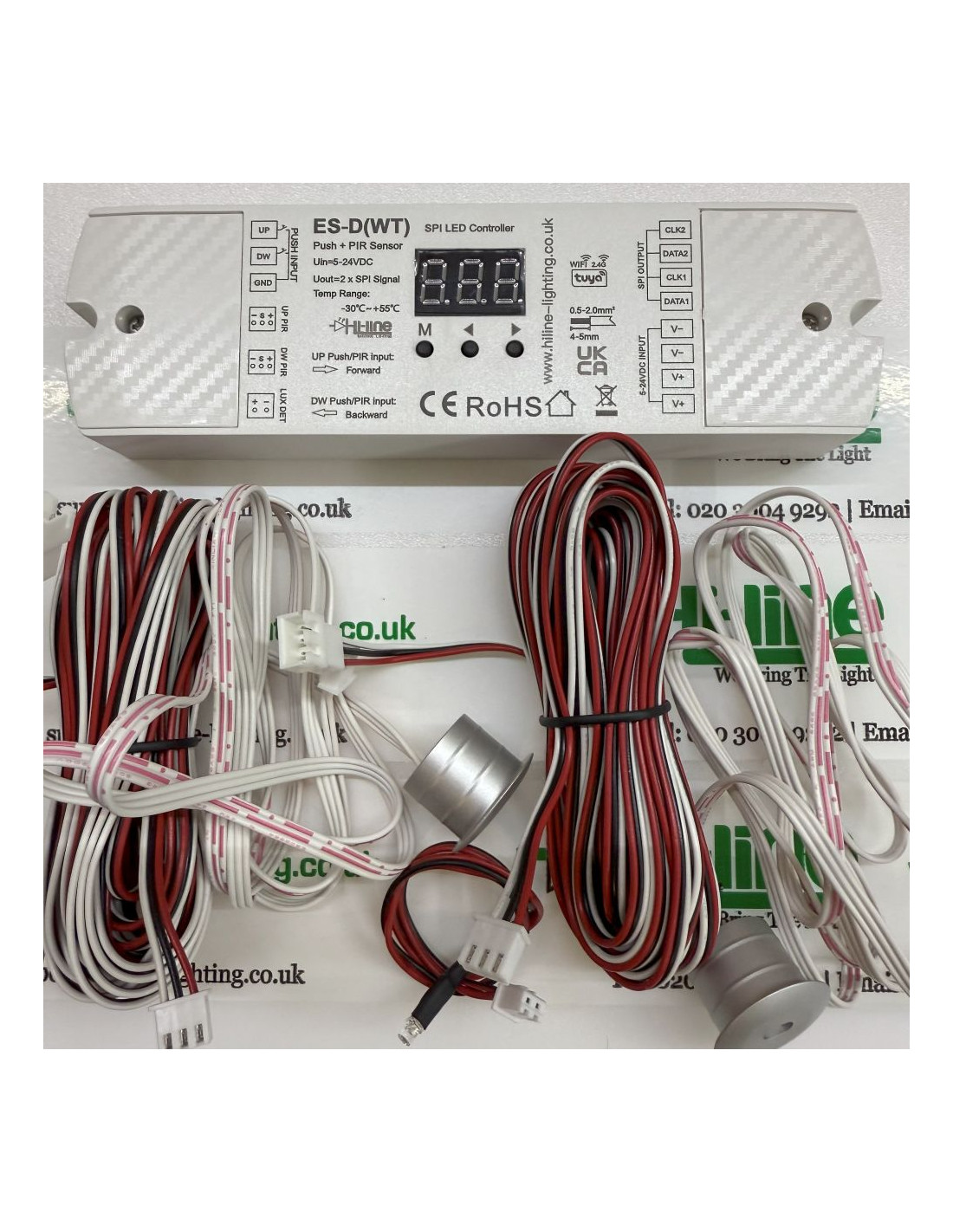

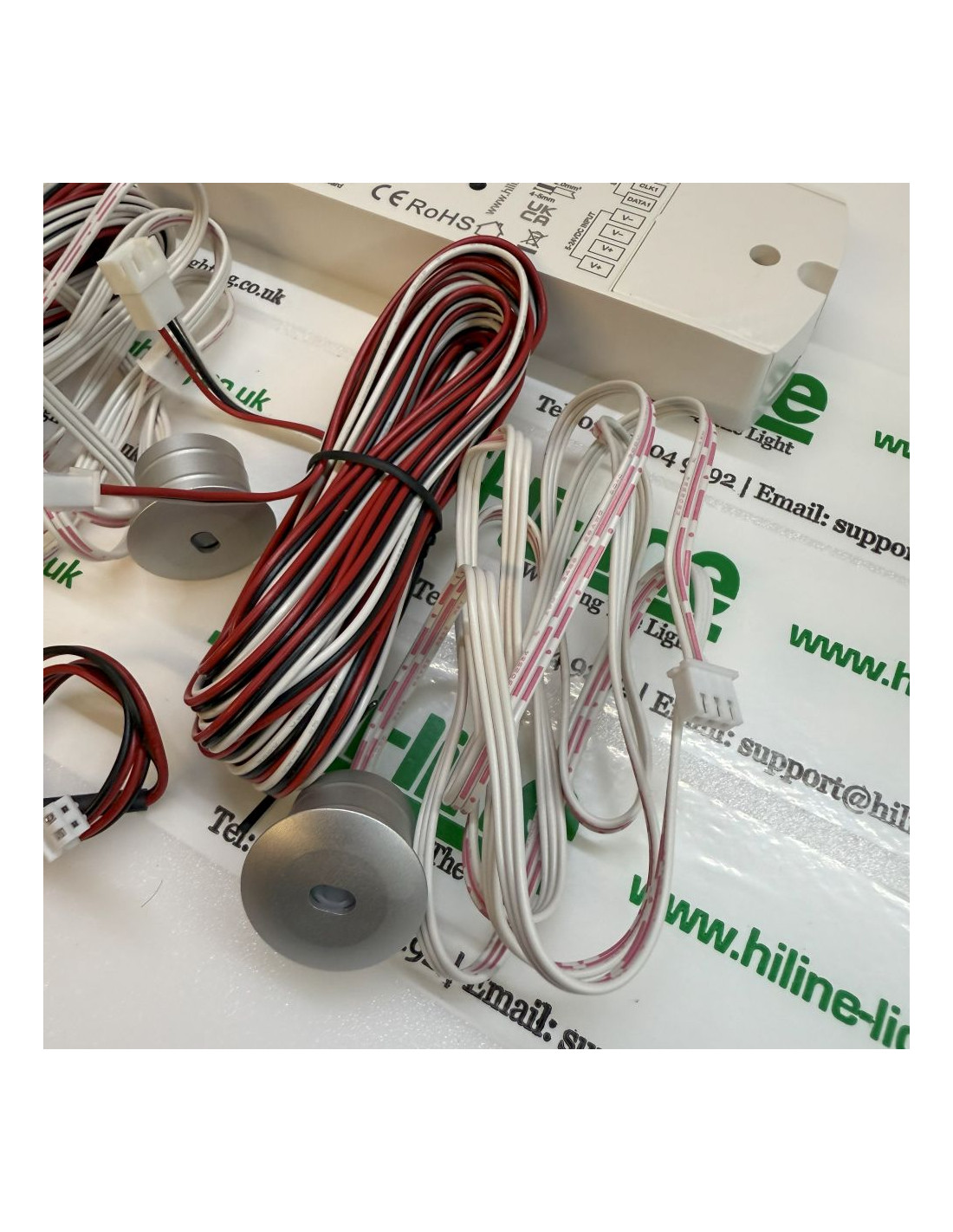

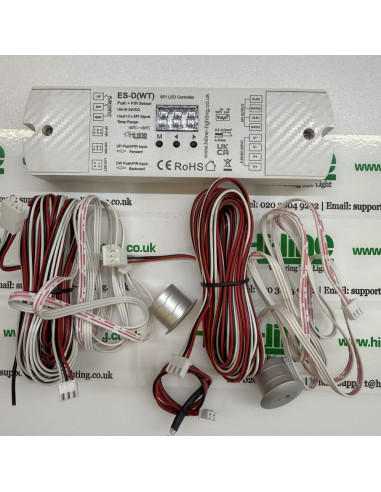

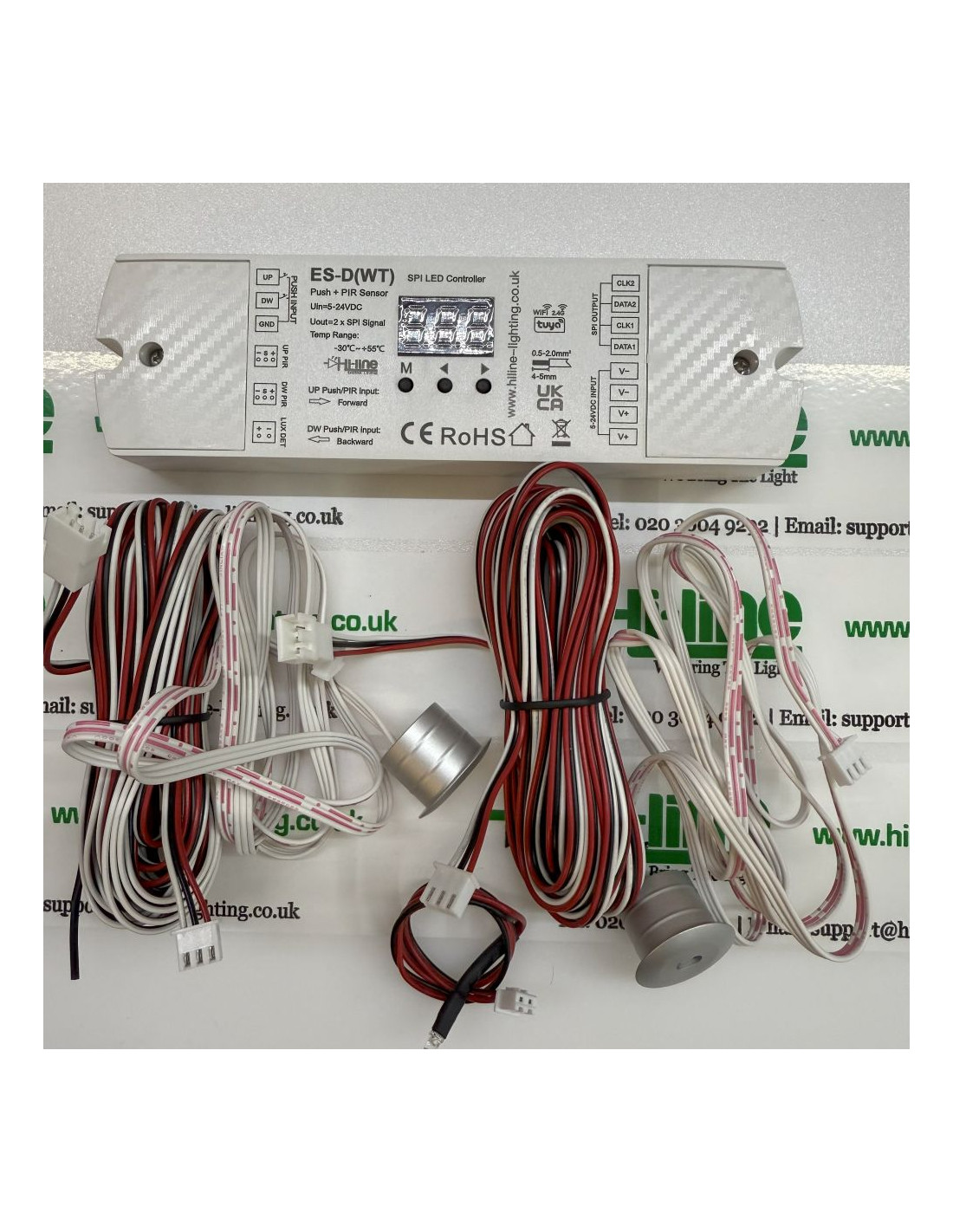

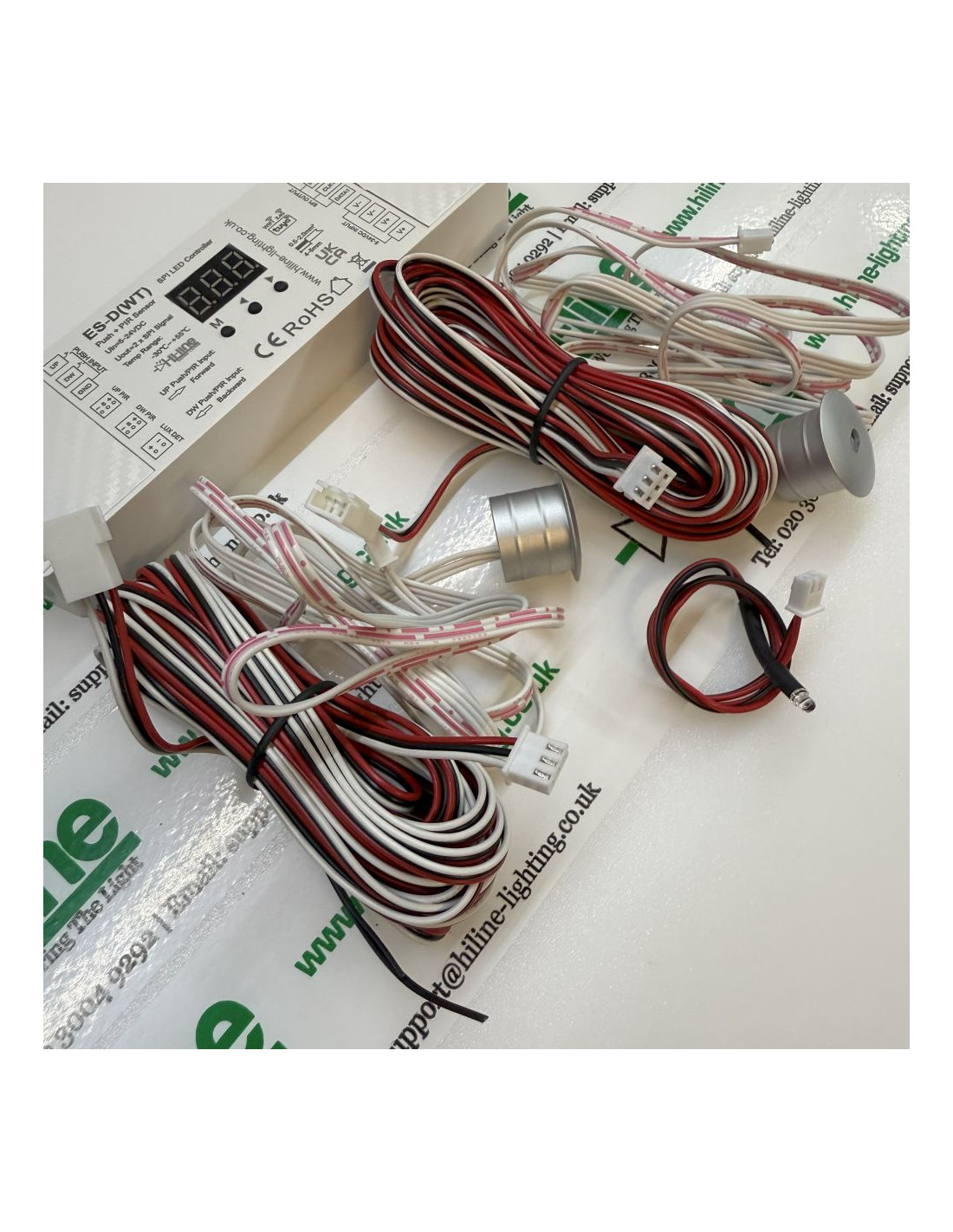

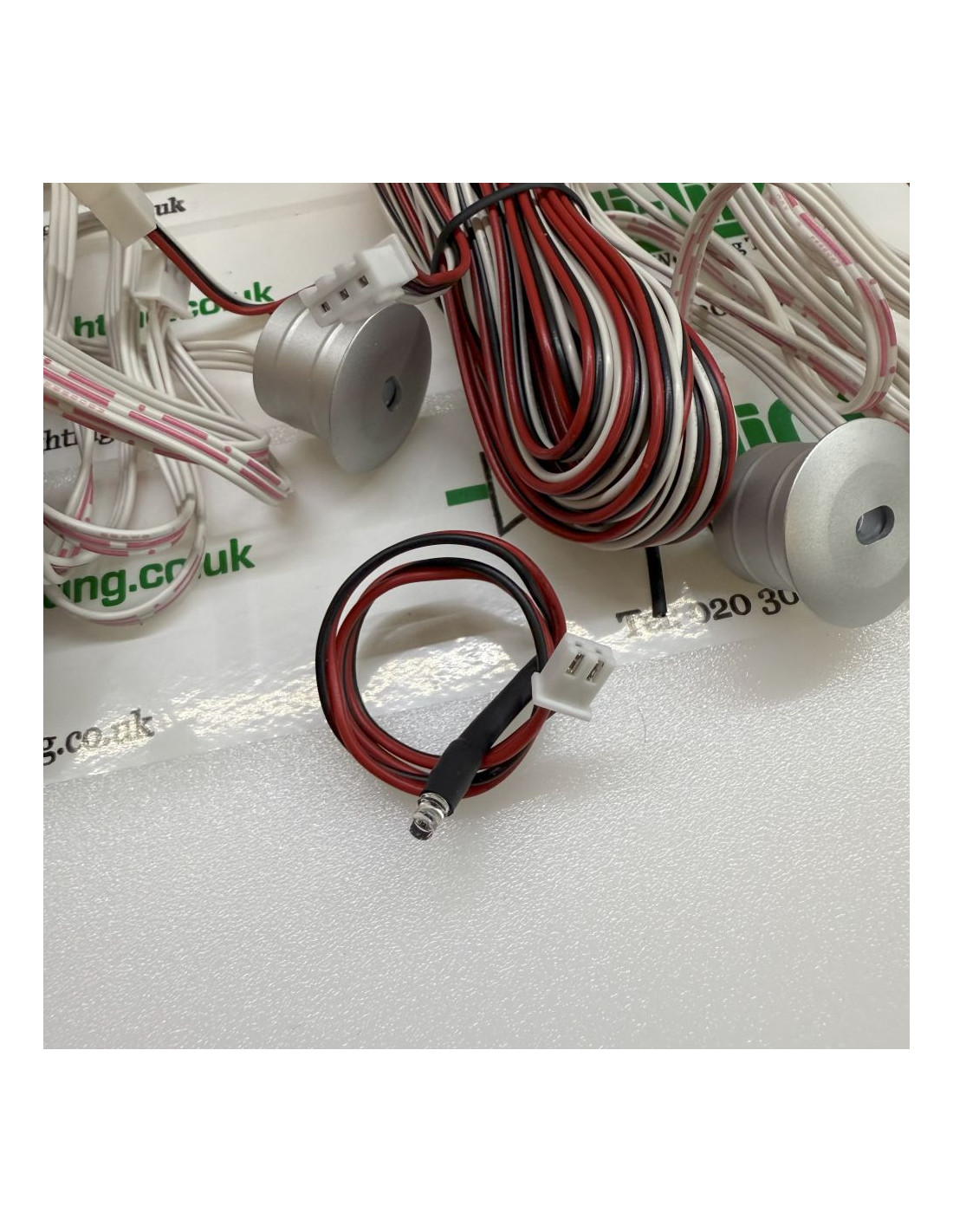

Jedes HL-ES-D(WT)-Set wird komplett geliefert mit zwei PIR-Bewegungssensoren, zwei fünf Meter langen PIR-Verlängerungskabeln, einem Lichtsensor sowie einer Bedienungsanleitung.
Technische Daten
Eingangsspannung: 5–24VDC
Maximaler Eingangsstrom: 15A

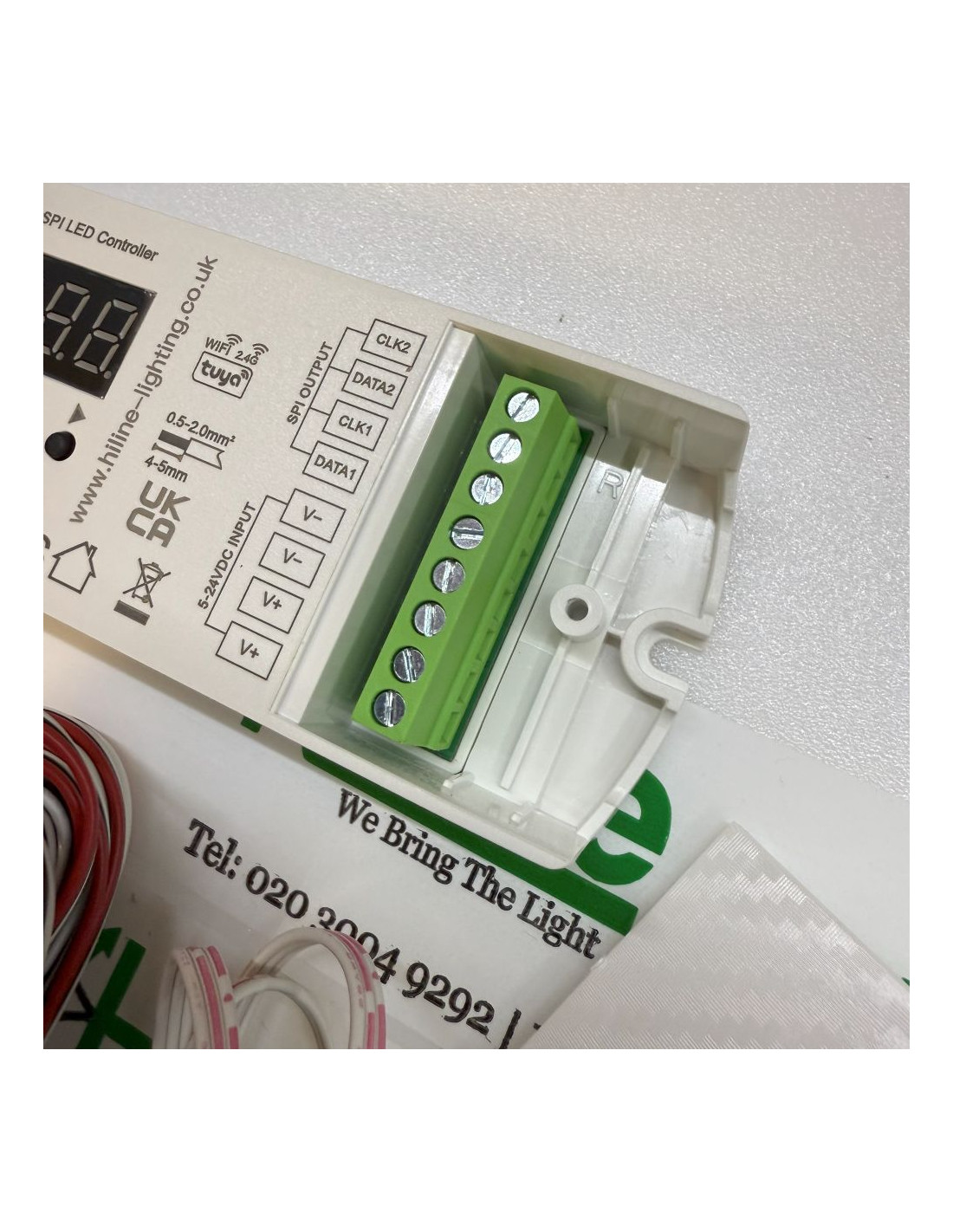

Ausgangssignal: zwei SPI-(TTL)-Kanäle
Maximal unterstützte Pixel: 960
Betriebstemperatur: –30°C bis +55°C
Gehäusetemperatur: max. +65°C
Schutzart: IP20
Abmessungen: 170 × 50 × 23 mm
Bruttogewicht: 0,27 kg
Zertifizierungen: UKCA, CE, RoHS
Garantie: Standard 3 Jahre, erweiterbar auf bis zu 5 Jahre mit offiziellem Hi-Line-Zertifikat
Anwendungsbereiche
Der HL-ES-D(WT) eignet sich ideal für Wohn- und Smart-Home-Installationen, darunter Treppenbeleuchtung, Flure, Korridore, Wege, Rampen, Kleiderschränke, Vitrinen, Regale und Möbel. Ebenso findet er in gewerblichen Projekten Verwendung, beispielsweise in Kinos, Theatern, Hotels, Bars, Restaurants, Ausstellungsräumen und Einzelhandelsflächen, wo bewegungsgesteuerte oder dekorative Pixelbeleuchtung sowohl das Design als auch die Sicherheit verbessert.
Wichtige Hinweise
Dieser Controller ist ausschließlich für RGB- und einfarbige digitale SPI-Streifen geeignet. RGBW-Streifen werden nicht unterstützt. Kunden müssen immer prüfen, ob ihr LED-Streifen einen kompatiblen IC verwendet. Beliebte ICs sind WS2811, WS2812, SK9822, TM1804, UCS1903 und SM16703P, viele weitere sind jedoch ebenfalls im Handbuch aufgeführt. Bei längeren Strecken mit 12V- oder 24V-Streifen ist eine zusätzliche Stromeinspeisung erforderlich, um Spannungsabfall zu vermeiden. Verwenden Sie immer ein Konstantspannungsnetzteil, das zur Spannung des LED-Streifens passt und korrekt auf die angeschlossene Last ausgelegt ist.
Garantieinformationen
Hi-Line Lighting gewährt auf dieses Produkt eine Standardgarantie von 3 Jahren. Eine erweiterte Garantie über 3 Jahre hinaus ist auf Anfrage erhältlich und nur gültig mit einem offiziellen Hi-Line-Erweiterungszertifikat. Diese erweiterte Garantie wird nach Prüfung des Projektentwurfs, der Einsatzumgebung und der Installateurqualifikationen vergeben und kann in ausgewählten Fällen auf bis zu 5 Jahre verlängert werden.
Weitere Informationen
Das vollständige Benutzerhandbuch mit Verdrahtungsplänen, Parametereinstellungen und der kompletten Liste der unterstützten IC-Chips finden Sie im Bereich Anhänge. Installateure sollten dieses Dokument vor Beginn der Installation sorgfältig prüfen.
