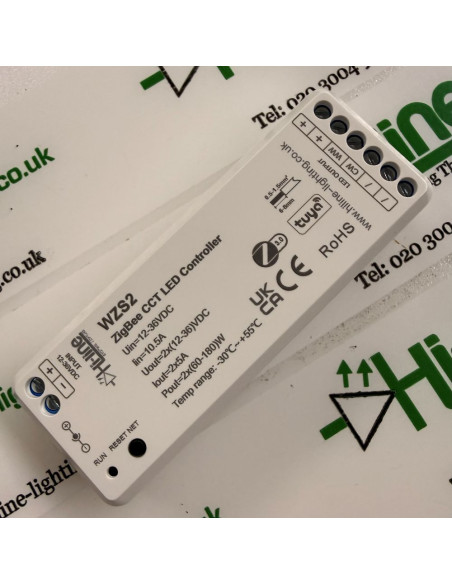

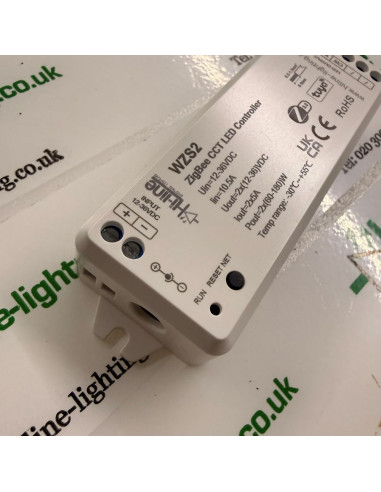

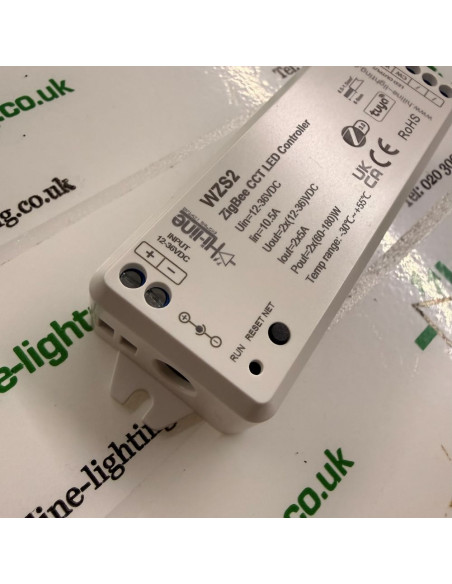

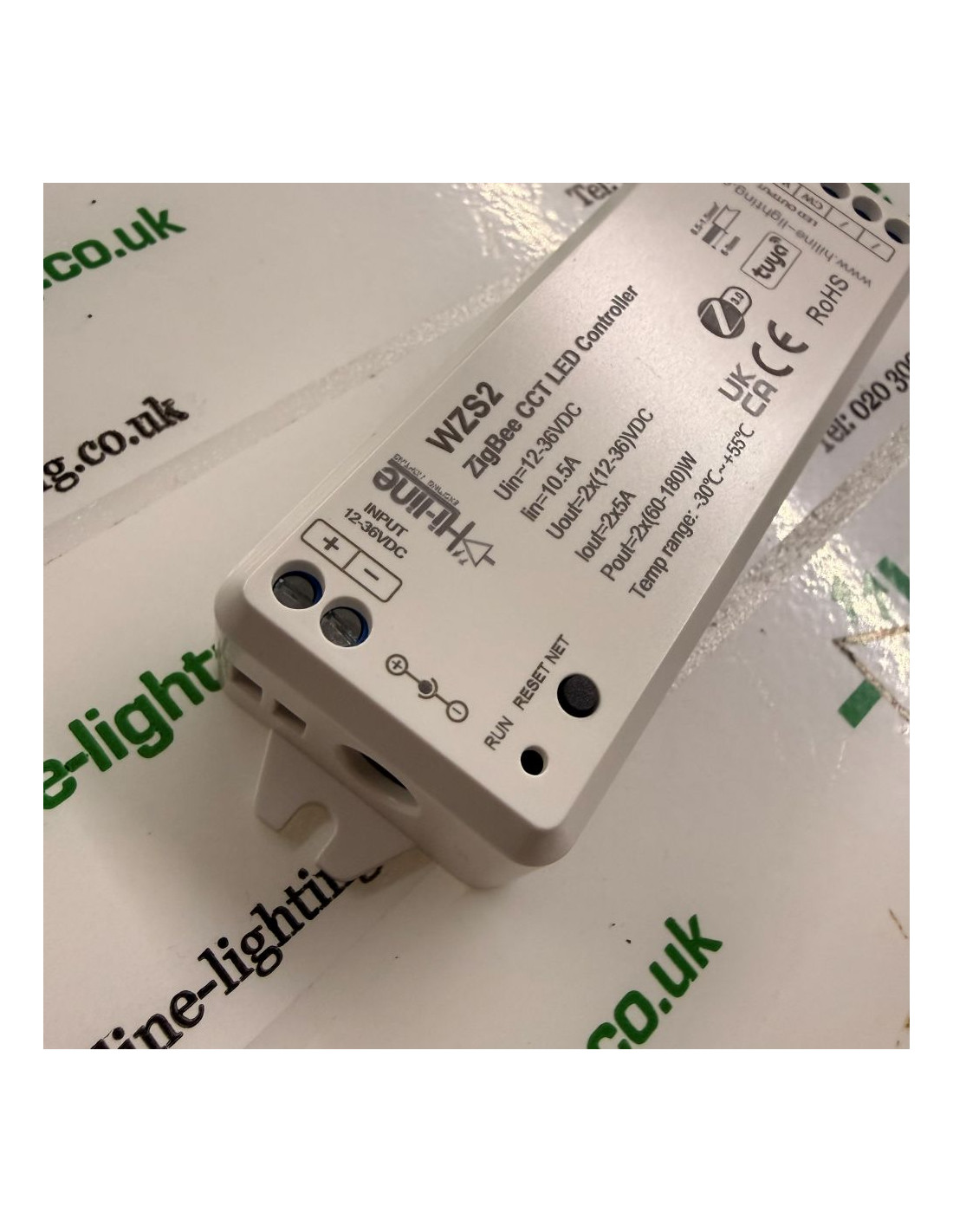

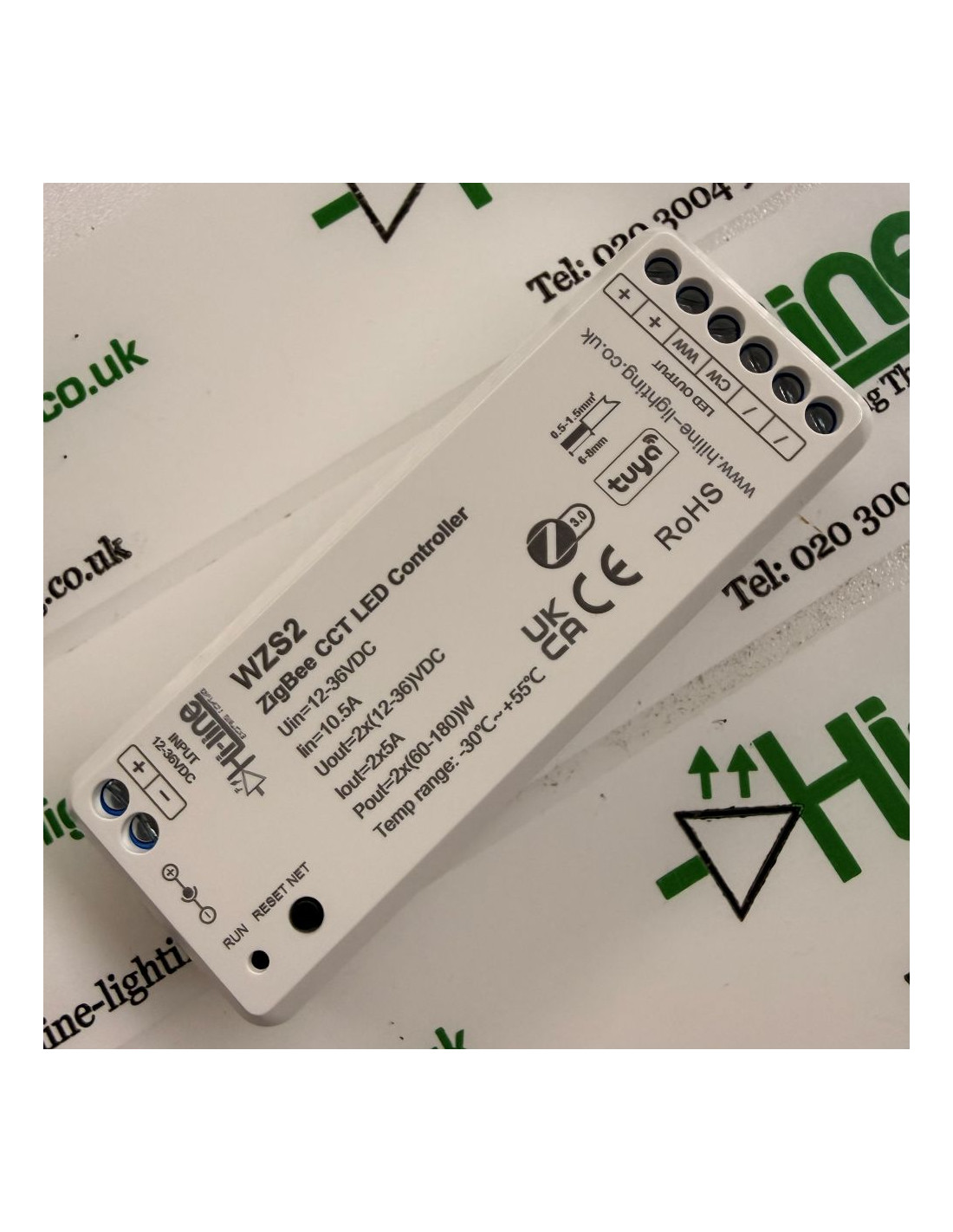

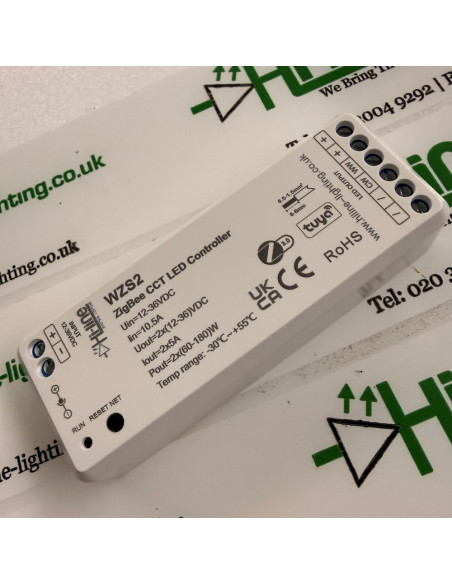

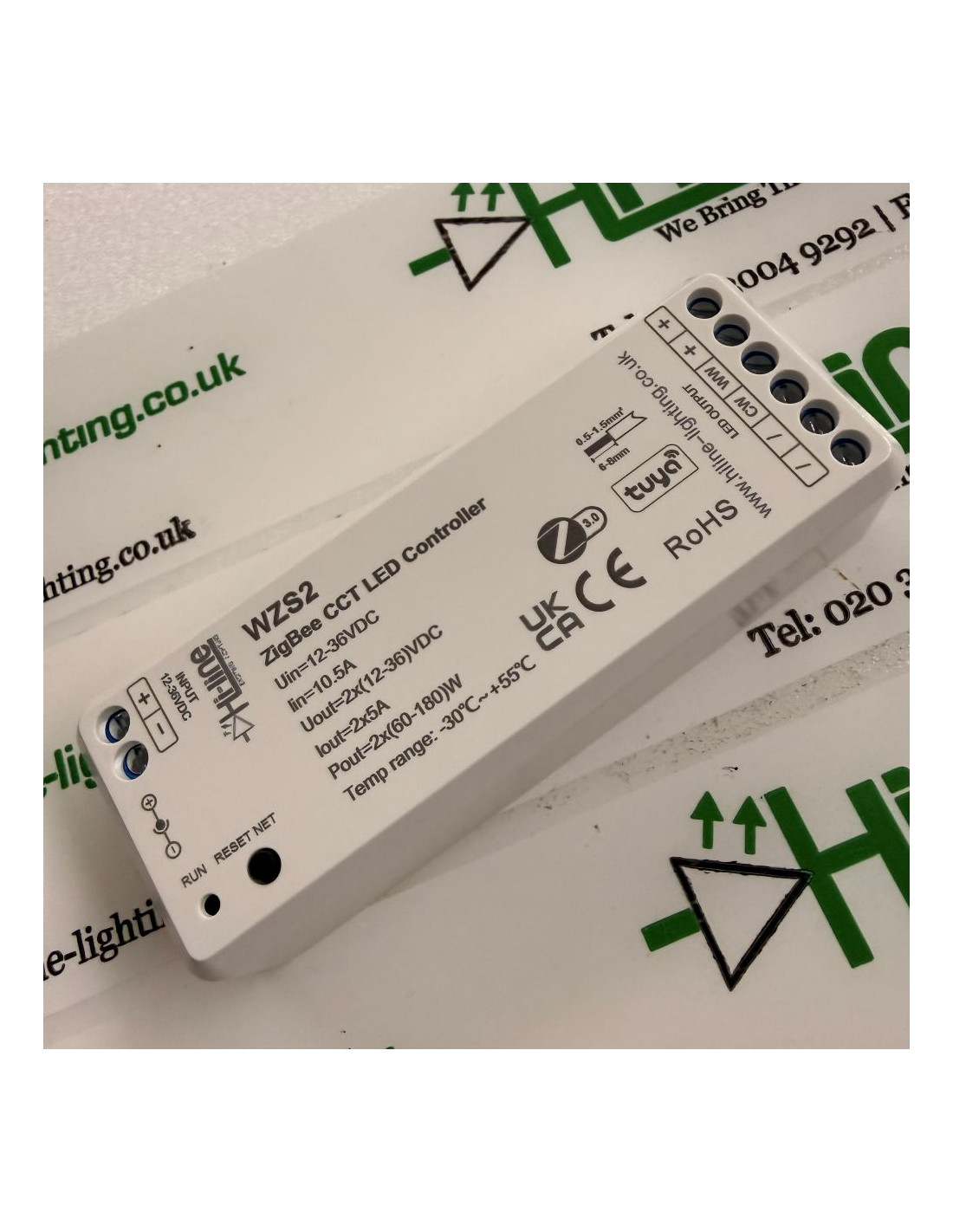

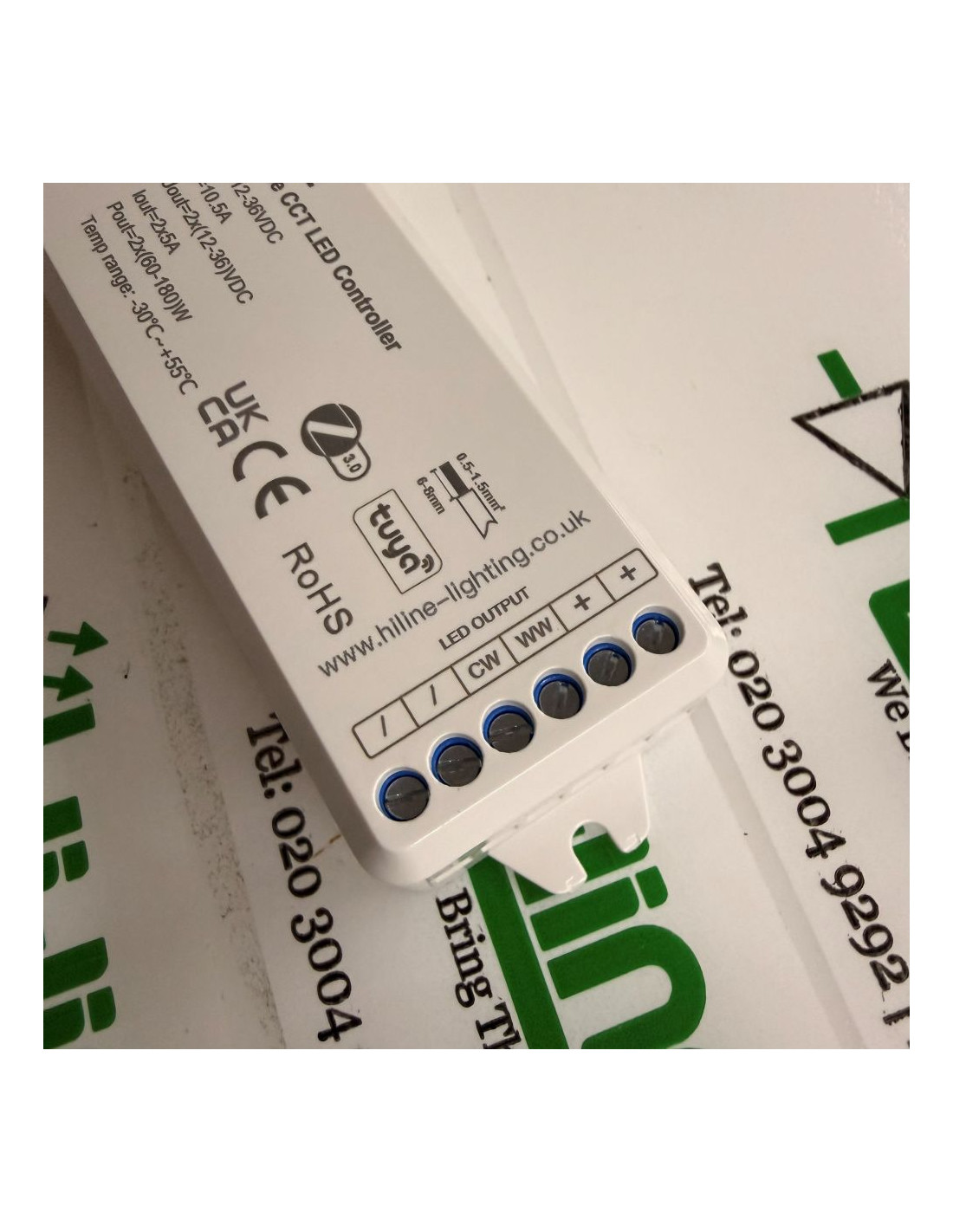

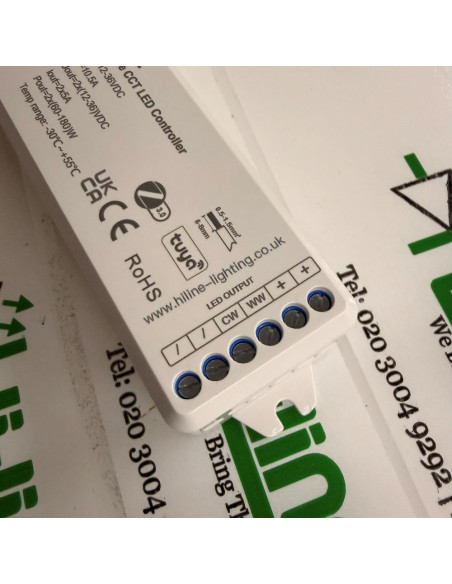

Dieser Zigbee-3.0-Konstantspannungs-LED-Controller wurde für Dual-Weiß (CCT) LED-Streifen entwickelt, bei denen eine präzise Farbtemperatursteuerung und gleichmäßiges Dimmen erforderlich sind. Er bietet stabiles Zigbee-Mesh-Networking, erweiterte Szenenfunktionen und vollständige Integration über kompatible Zigbee-Gateways. Dieses Modell richtet sich an professionelle Installateure oder erfahrene Zigbee-Anwender, die einen reinen Zigbee-Controller für Smart-Home-Beleuchtungsanwendungen benötigen.
Mit Zigbee 3.0 bietet der Controller eine sichere und schnelle drahtlose Leistung. Er unterstützt die Farbtemperatursteuerung zwischen Warmweiß und Kaltweiß, ein gleichmäßiges Dimmen von 0–100 % mit hochauflösenden Graustufen, Zeitpläne, Szenen, Timer, Schlaf- und Aufwachfunktionen, Biorhythmusmodi sowie Musiksynchronisation, wenn ein Zigbee-Gateway verwendet wird. Zudem kann er innerhalb eines Zigbee-Mesh-Netzwerks als Repeater arbeiten, um die Abdeckung größerer Installationen zu verbessern.
Wichtige Hinweise
Dies ist ein reiner Zigbee-Controller und ausschließlich für Zigbee-basierte Installationen geeignet. Er ist nicht kompatibel mit Hi-Line RF-Touchpanels, RF-Fernbedienungen oder anderen nicht-Zigbee-Funksystemen. Die Einrichtung erfordert Kenntnisse über Zigbee-Gateways, Koppelungsverfahren und Netzwerktopologien.
Wenn Sie eine einfachere Installation bevorzugen oder ein System benötigen, das mit RF-Fernbedienungen und Touchpanels funktioniert, suchen Sie bitte nach HL-V5-L(WT) oder öffnen Sie den Reiter „Verwandte Produkte“ auf dieser Seite.
Geeignet nur für Dual-Weiß (CCT) Konstantspannungs-LED-Streifen. Nicht kompatibel mit einfarbigen, RGB-, RGBW- oder RGB+CCT-Streifen. Ein Konstantspannungs-LED-Netzteil (12–36 V DC) wird benötigt. Für Smart-Home-Funktionen ist ein Zigbee-3.0-Gateway erforderlich. Die Installation muss von einer qualifizierten Fachkraft durchgeführt werden und den IEE-Vorschriften entsprechen.
Technische Daten
Eingangsspannung: 12–36 V DC Konstantspannung
Ausgangskanäle: 2 (CCT / Dual-Weiß)
Ausgangsstrom: 2 × 5 A (max. 10,5 A gesamt)
Ausgangsleistung: 2 × (60–180) W je nach Eingangsspannung
PWM-Frequenz: 4 kHz
Dimm-Bereich: 0–100 %, logarithmische Kurve
Graustufen: 65.536 (16-Bit)
Steuerungsabstand: bis zu 30 m (freier Raum)
Betriebstemperatur: –30 °C bis +55 °C
Gehäusetemperatur (max.): +85 °C
Schutzart: IP20
Abmessungen: 114 × 38 × 20 mm
Zertifizierungen: UKCA, CE, EMC, RED
Standardgarantie: 3 Jahre
Erweiterte Garantie: bis zu 7 Jahre (nach technischer Freigabe möglich)
Serieninformation
Teil der Hi-Line WZS Zigbee Controller Serie:
WZS1 – Einfarbig
WZS2 – CCT
WZS3 – RGB
WZS4 – RGBW
WZS5 – RGB+CCT
Installationshinweise
Ein geeignetes 12–36-V-Konstantspannungsnetzteil muss verwendet werden. Stellen Sie vor der Inbetriebnahme sicher, dass Polarität, Spannung und Last korrekt berechnet wurden. Für die vollständige Funktionalität ist ein Zigbee-3.0-Gateway erforderlich. Dieses Produkt ist für qualifizierte Installateure oder erfahrene Anwender vorgesehen. Für einfache Installationen empfiehlt sich ein Wi-Fi- oder RF-Controller.
Verwandte Produkte und Zubehör
Im Reiter „Verwandte Produkte“ finden Sie passende LED-Netzteile, Zigbee-Gateways und Alternativmodelle wie HL-V5-L(WT) für Wi-Fi- und RF-Steuerung.
