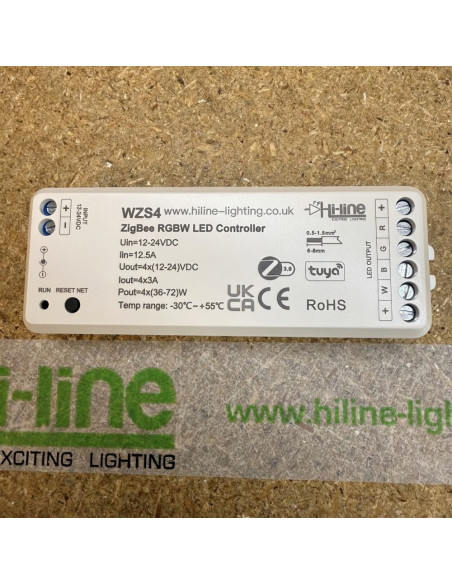

HL-WZS4 — ZigBee-3.0-RGBW-Konstantspannungscontroller
Dieser Eintrag ist das vierkanalige RGBW-Modell der Hi-Line-WZS-ZigBee-Serie. Verwenden Sie ihn an einem RGBW-LED-Streifen mit gemeinsamer Anode (fünf Adern: +V, R, G, B, W) bei 12 V oder 24 V DC. Der zusätzliche Weißkanal ist eine echte weiße LED, keine RGB-Mischung — deshalb ist das nicht dasselbe Gerät wie HL-WZS3. Es ist kein WLAN-Gerät und kein RF-Empfänger. Das Telefon spricht nur über ein ZigBee-3.0-Gateway (Tuya / Smart Life oder eine Philips-Hue-Bridge) mit dem Controller. Hi-Line-2,4-GHz-RF-Fernbedienungen und Glaswandpanels koppeln nicht mit diesem Gerät.
Kaufen Sie dieses Gerät, wenn
- das Projekt bereits ein ZigBee-Mesh ist und das Band echtes RGB plus eigenes Weiß ist (fünf Adern).
- Farbwechsel und ein sauberes Weiß für Arbeits- / Abendlicht am selben Controller laufen sollen, ohne extra Dimmer für Weiß.
- an diesem Stromkreis keine RF-Handfernbedienung nötig ist.
Warum ZigBee statt WLAN
ZigBee hält RGBW-Licht vom WLAN des Kunden fern; Controller können füreinander repeaten (bis 15 Hops). Der Preis ist der Hub. Ohne HL-WG-Z oder eine Hue-Bridge gibt es keine App und keine Sprache. Die gängigen RF-Fernbedienungen (R8, R8-1, RS4, RS10, T14) sind 2,4 GHz, nicht ZigBee — sie binden nicht an WZS4. Soll der Kunde eine Fernbedienung auf dem Tisch und kein Extra-Gateway, wählen Sie einen WT-Controller unter Verwandte Produkte.
Bedienung
- Tuya Smart / Smart Life über ein Tuya-ZigBee-Gateway: RESET/NET fünfmal drücken (oder fünfmal spannungslos), bis der Streifen blinkt, dann hinzufügen. In der App erscheint es als ZBS-RGBW.
- Philips Hue über eine Hue-Bridge.
- Alexa / Google, sobald Tuya oder Hue verknüpft ist.
- Optionale ZigBee-Szenenpanels am selben Gateway — keine RF-Glaspaneele.
Die App bietet Farbrad plus eigene Weißhelligkeit, acht Farbkürzel, acht Szenen, Timer, Zeitplan, Schlafen / Aufwachen, Biorhythmus und Musiksynchronisation.
Verdrahtung und Last — vor der Netzteilauslegung lesen
- Eingang: nur 12–24 V DC Konstantspannung. Keine 36 V.
- Ausgang: 4 Kanäle × 3 A (gemeinsame Anode). Gesamter Eingangsbudget 12,5 A.
- Leistung: 4 × 36 W bei 12 V bzw. 4 × 72 W bei 24 V (144 W / 288 W gesamt). Volles RGBW bei 100 % sind vier Kanäle gleichzeitig — Netzteil für den ungünstigsten Fall auslegen, nicht für eine Farbe.

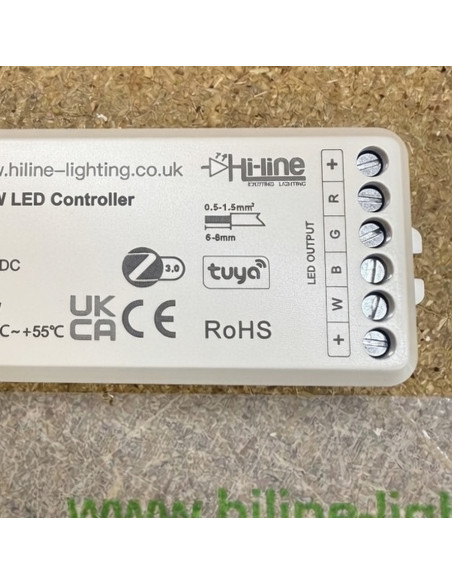

- Fünfadriges RGBW-Kabel; Polarität und gemeinsames +V müssen zum Streifen passen. Innen IP20. DC-Hohlstecker und Schraubklemmen.
Technische Kurzfassung
- SKU: HL-WZS4
- Lichtart: RGBW-Konstantspannungs-LED-Streifen (4 PWM-Kanäle)
- Ein-/Ausgang: 12–24 V DC | 4 × 3 A | PWM 2 kHz
- Dimmen: 0–100 %, 65.536 Stufen (16 Bit), lineare Kurve
- Steuerung: ZigBee-3.0-Mesh, bis 30 m im freien Raum
- Maß: 114 × 38 × 20 mm | IP20 | Ta −30 °C bis +55 °C | Tc max. +85 °C
- Zulassungen: UKCA, CE, EMC, RED
- Standardgarantie 3 Jahre; erweiterte Deckung bis 7 Jahre nach technischer Freigabe
WZS-Serie
- WZS1 — einfarbig | WZS2 — CCT Dual-Weiß | WZS3 — RGB | WZS4 — RGBW (diese Seite) | WZS5 — RGB+CCT
Verwandte Produkte und PDF
Im Reiter Verwandte Produkte finden Sie das ZigBee-Gateway, die WLAN/RF-5-in-1-Alternativen und die übrigen WZS-Modelle. Das Handbuch liegt unter Anhänge — Hi-Line Lighting, www.hiline-lighting.co.uk.
Schicken Sie uns die Streifen-SKU oder ein Foto der Adern, wenn RGBW gegen RGB+CCT unklar ist. Die extra weißen Adern sehen auf der Rolle ähnlich aus; der falsche Controller verzeiht das nicht.
