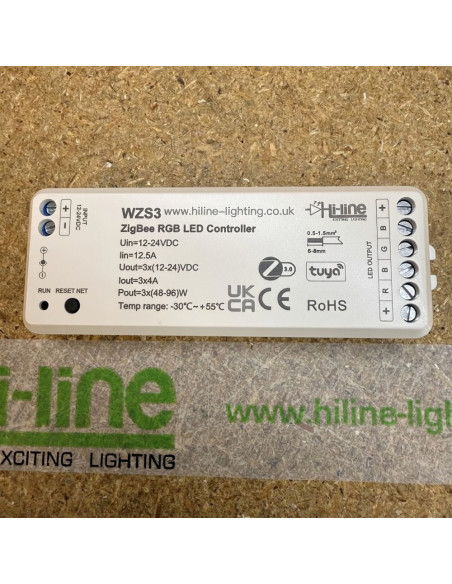

HL-WZS3 — ZigBee-3.0-RGB-Konstantspannungscontroller
Dieser Eintrag ist das dreikanalige RGB-Modell der Hi-Line-WZS-ZigBee-Serie. Verwenden Sie ihn an einem RGB-LED-Streifen mit gemeinsamer Anode (vier Adern: +V, R, G, B) bei 12 V oder 24 V DC. Es ist kein WLAN-Gerät und kein RF-Empfänger. Das Telefon spricht nur über ein ZigBee-3.0-Gateway (Tuya / Smart Life oder eine Philips-Hue-Bridge) mit dem Controller. Tasterdimmen und 2,4-GHz-Fernbedienungen aus der Hi-Line-RF-Reihe koppeln nicht mit diesem Gerät.
Kaufen Sie dieses Gerät, wenn
- das Projekt bereits ein ZigBee-Mesh ist (Tuya ZigBee, Hue, Home Assistant ZHA / Zigbee2MQTT) und RGB-Band in dasselbe Netz soll.
- Sie einen kleinen, dedizierten RGB-PWM-Empfänger mit 16-Bit-Dimmen und Mesh-Repeating (bis 15 Hops) brauchen.
- an diesem Stromkreis keine RF-Handfernbedienung und kein 2,4-GHz-Glaswandpanel nötig ist.
Warum ZigBee statt WLAN
ZigBee hält die Beleuchtung vom 2,4-GHz-WLAN des Kunden fern. Die Geräte bilden ein eigenes Mesh, lange Strecken können über mehrere Controller springen. Der Preis ist der Hub: ohne HL-WG-Z (oder eine Hue-Bridge vor Ort) gibt es keine App, kein Alexa / Google, keine Szenen vom Telefon. RF-Fernbedienungen der Reihen R8 / RS4 / T14 sprechen nicht mit einem reinen WZS-Empfänger. Soll der Kunde eine physische Fernbedienung im Raum und keinen Extra-Hub, wählen Sie einen WT-Controller (WLAN+RF) unter Verwandte Produkte.
Bedienung
- Tuya Smart / Smart Life über ein Tuya-ZigBee-Gateway: RESET/NET fünfmal drücken (oder fünfmal spannungslos schalten), bis der Ausgang blinkt, dann das Gerät hinzufügen. In der App erscheint es als ZBS-RGB.
- Philips Hue über eine Hue-Bridge — Ein/Aus, Farbe und Helligkeit in der Hue-App.
- Alexa / Google, sobald das Tuya- oder Hue-Gerät verknüpft ist.
- Optionale ZigBee-Szenenpanels / ZigBee-Fernbedienungen am selben Gateway — keine 2,4-GHz-RF-Panels.
Am Gateway stehen Farbrad, Helligkeit, bis zu acht Farbkürzel, acht Szenen, Timer, Zeitplan, Schlafen / Aufwachen, Biorhythmus und Musiksynchronisation zur Verfügung.
Verdrahtung und Last — vor der Netzteilauslegung lesen
- Eingang: nur 12–24 V DC Konstantspannung. Keine 36 V (diese Spannung gilt für WZS1 / WZS2, nicht für dieses RGB-Modell).
- Ausgang: 3 Kanäle × 4 A (gemeinsame Anode). Gesamter Eingangsbudget 12,5 A.
- Leistung: 3 × 48 W bei 12 V bzw. 3 × 96 W bei 24 V (144 W / 288 W gesamt).
- Netzteilspannung an den Streifen anpassen. Netzteil für Streifenleistung × Meter × ca. 1,2 Reserve auslegen und 4 A je Farbe einhalten.

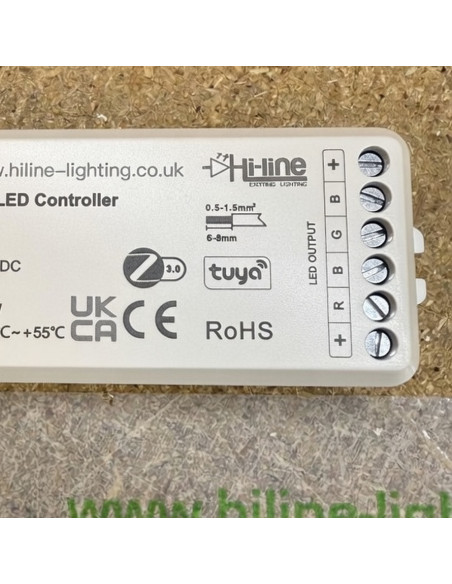

- DC-Hohlstecker und Schraubklemmen für +V / 0 V ein; R / G / B aus. Polarität beachten. Innen IP20.
Technische Kurzfassung
- SKU: HL-WZS3
- Lichtart: RGB-Konstantspannungs-LED-Streifen (3 PWM-Kanäle)
- Ein-/Ausgang: 12–24 V DC | 3 × 4 A | PWM 2 kHz
- Dimmen: 0–100 %, 65.536 Stufen (16 Bit), lineare Kurve
- Steuerung: ZigBee-3.0-Mesh, bis 30 m im freien Raum
- Maß: 114 × 38 × 20 mm | IP20 | Ta −30 °C bis +55 °C | Tc max. +85 °C
- Zulassungen: UKCA, CE, EMC, RED
- Standardgarantie 3 Jahre; erweiterte Deckung bis 7 Jahre nach technischer Freigabe
WZS-Serie
- WZS1 — einfarbig | WZS2 — CCT Dual-Weiß | WZS3 — RGB (diese Seite) | WZS4 — RGBW | WZS5 — RGB+CCT
Verwandte Produkte und PDF
Im Reiter Verwandte Produkte finden Sie das ZigBee-Gateway, die WLAN/RF-Alternativen und die übrigen WZS-Modelle. Das Handbuch (Verdrahtung, Kopplung, App) liegt unter Anhänge — mit Hi-Line Lighting gekennzeichnet, www.hiline-lighting.co.uk.
Wenn unklar ist, ob die Anlage ZigBee oder WLAN werden soll, schicken Sie uns den Streifentyp (Adern / SKU) — wir nennen den passenden Controller, bevor Sie bestellen.
