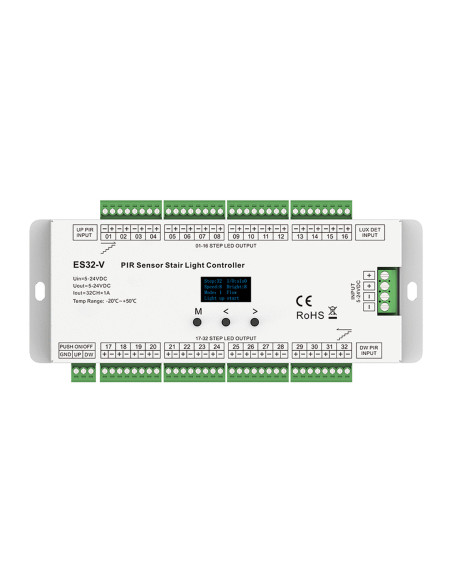

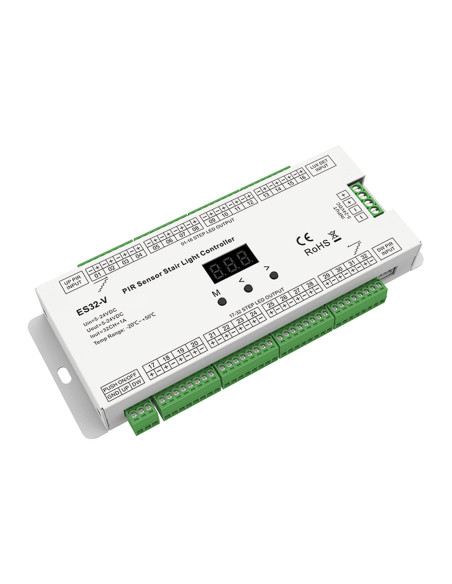

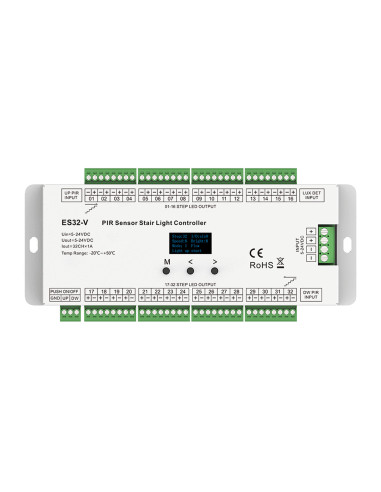

HL-ES32-V — 32-Kanal-PIR-Treppenlicht-Controller
Das ist ein Treppensequenzer, kein Einkanal-Dimmer. Jede Stufe bekommt einen eigenen 5–24-V-Konstantspannungsausgang (max. 1 A). Zwei PIR-Köpfe sitzen oben und unten. Wer in den Erfassungsbereich tritt, lässt die Stufen nacheinander (oder gemeinsam) anlaufen. Ein Tageslichtsensor hält die Treppe aus, wenn der Podest schon hell ist.
Das ist die Konstantspannungs-Einfarben-Version. Nicht das SPI-RGB-ES32 und kein 12–48-V-Funk-Streifendimmer.
Warum Installateure ihn kaufen
- Bis 32 Stufen, je 1 A. Stufenzahl 4–32 am OLED, ungenutzte Kanäle bleiben aus.
- Sechs Laufmodi: Flow, Chase, Trail, Float, Five-Step, One-Step. Tempo und Helligkeit 1–8.
- Nacheinander oder synchron ein/aus. Fade 0–3 s. Auto-Aus 5 s bis 10 min (Standard 10 s).
- Zwei Taster können die PIRs ersetzen. Tageslichtschwelle 10–200 lux oder aus.
- Im Karton: zwei PIR-Köpfe und ein Tageslichtsensor. Laserköpfe (ER-C / EL-C) optional, wenn das PIR-Feld zu weit ist.
- Selbsttest über die Tasten. Beschädigte Kanäle lassen sich abschalten. Kurzschlussschutz.
Verdrahtung
- Versorgung + / −, 5–24 V DC Konstantspannung. Netzteil für alle Stufen gleichzeitig dimensionieren.

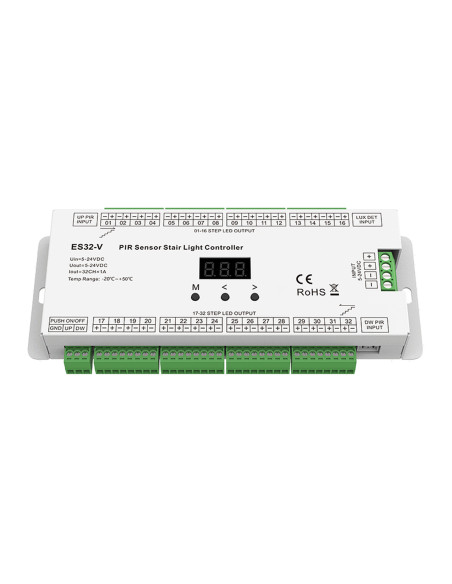

- Ausgänge 01–32, je + / − zu einer Stufe. Adern 1–32 vor dem ersten Einschalten beschriften.
- UP-PIR und DW-PIR. Optional UP-/DW-Taster. Optional Lux-Sensor.
PIR-Feld etwa 3 m, 30° ±10°. Köpfe von Lüftung, Fenstern und direkter Sonne fernhalten. Nur innen, trocken.
Was dazu gehört
Konstantspannungs-Einfarben-Streifen 12 V oder 24 V je Stufe, auf die Stufenbreite geschnitten. Unter Zubehör ein typischer 24-V-COB. Kein 36/48-V-Netzteil an diesen Kasten.
Das Handbuch-PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). OLED-Tasten und die sechs Modi stehen in dieser Datei.
Technische Kurzfassung
- 5–24 V DC Konstantspannung, 32 Kanäle × 1 A
- Zwei PIR + zwei Taster + Tageslichteingang
- OLED, 3 Tasten, PWM 1 / 2 / 4 kHz
- Etwa 186 × 86 × 25,5 mm, Packung 0,66 kg, IP20
- Garantie: 5 Jahre
Nur durch eine Elektrofachkraft. Streifenspannung und Netzteil vor dem ersten Einschalten prüfen. 1 A je Kanal nicht überschreiten.
