S1-B(WT) WLAN + RF + Taster AC-Triac-Dimmer für netzdimmbare LED

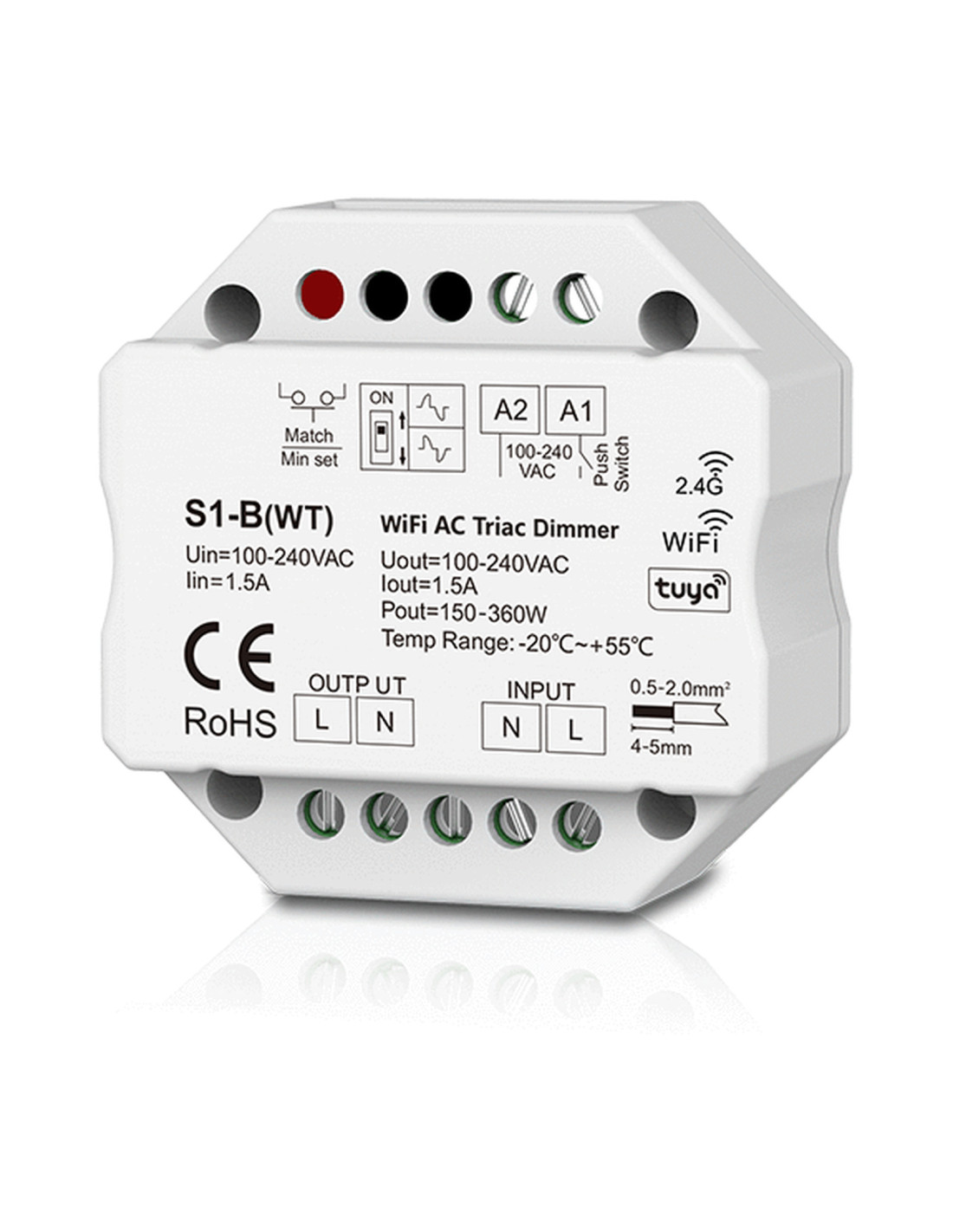

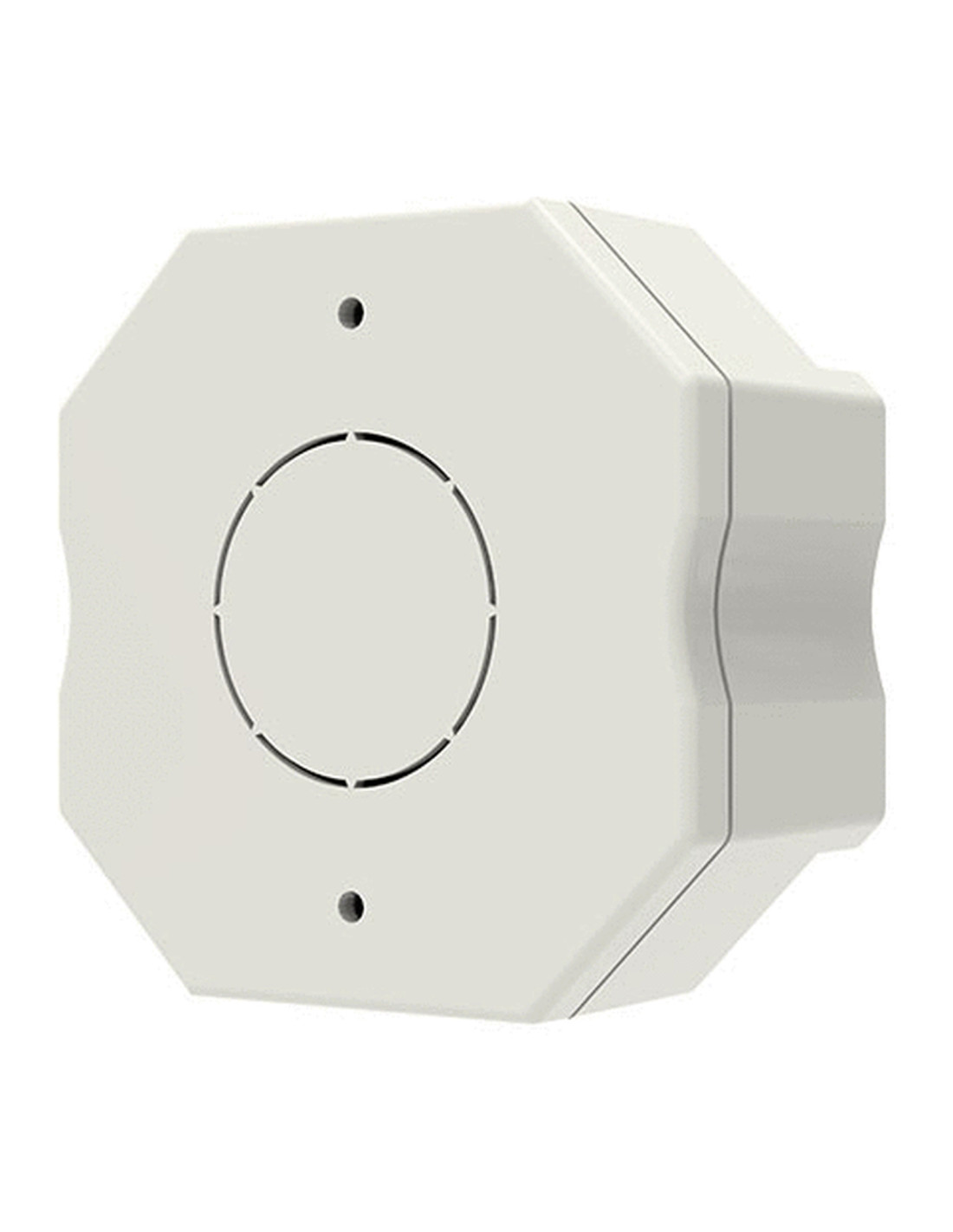

HL-S1-B(WT) — Unterputz-WLAN + RF + Taster-AC-Triac-Dimmer

Dieses Modul sitzt auf der 230-V-Seite des Stromkreises. Es arbeitet mit Phasenan- oder -abschnitt und dimmt Lampen, die wirklich als netzdimmbar gebaut sind. Typische Aufgaben: mehrere dimmbare GU10, ein Stromkreis netzdimmbarer Downlights oder ein 12/24-V-LED-Streifen hinter einem triac-dimmbaren Konstantspannungs-Treiber (der Treiber hängt am gedimmten Außenleiter, nicht dieses Modul am Niedervolt-Ausgang).

Das Gehäuse ist klein genug (ca. 52 × 52 × 26 mm) für eine Standard-Unterputzdose hinter einer Tasterwippe. An der Wand bleibt ein normaler Taster. App, Sprache oder eine RF-Handfernbedienung kommen dazu, wenn der Kunde das will.

Dafür ist er gedacht

• Smarte oder Funk-Dimmung an vorhandenen netzdimmbaren Lampen oder einem triac-dimmbaren Treiber, Elektronik unsichtbar.
• In der Dose liegt ein Neutralleiter — der Dimmer braucht am Eingang L und N.
• Ein Gerät für Taster, Tuya / Smart Life, Alexa oder Google und Hi-Line-2,4-GHz-Einfarben-Fernbedienungen.

Dafür ist er nicht gedacht

• 12-V- oder 24-V-LED-Streifen direkt dimmen. Das ist kein PWM-Streifencontroller. Dafür einen Hi-Line-Niedervolt-Dimmer (z. B. T1-K) hinter einem nicht dimmbaren Konstantspannungs-Treiber verwenden.
• Leuchten mit Aufdruck „nicht dimmbar“. Ein Triac-Dimmer führt dann zu Flackern, Brummen oder Lampenausfall.
• Nur geschalteter Außenleiter ohne Neutralleiter in der Dose. Mit klassischer zweiadriger Schalterleitung ohne N läuft das Gerät nicht.
• ZigBee erwartet. Diese Ausführung ist WLAN (2,4 GHz) + RF, kein ZigBee, kein ZigBee-Gateway nötig.

Bedienung

• Taster an A1 / A2: kurz tippen ein/aus, lang (1–6 s) dimmen; der nächste lange Druck kehrt die Richtung. Letzter Wert bleibt gespeichert, auch nach Netzausfall.
• Tuya Smart oder Smart Life: ein/aus, Schieber, Verzögerung, Timer, Szenen. Koppeln: Match 5 s halten (oder zweimal kurz) bis die blaue LED blinkt, oder fünfmal schnell netz-aus/netz-ein. Nur das 2,4-GHz-WLAN des Routers — 5 GHz verbindet nicht. SSID nicht verstecken. Nach der WLAN-Einrichtung geht Bluetooth als Nah-Fallback; Bluetooth allein ohne WLAN-Setup funktioniert nicht.
• Alexa / Google Assistant nach Verknüpfung in der App.
• Hi-Line-2,4-GHz-RF-Fernbedienungen (Einfarben-/Dimmer-Modelle): Match am Dimmer kurz, dann Ein/Aus- oder Zonentaste der Fernbedienung. Rund 30 m frei, durch Wände eher 10–15 m.

Dasselbe Modul kann als WLAN-zu-RF-Wandler arbeiten: einmal in der App, dann weitere Hi-Line-2,4-GHz-RF-Dimmer oder -Treiber daran anlernen und vom Handy steuern. Sinnvoll, wenn die Lampen selbst an einem Niedervolt-RF-Dimmer hängen und dieses Gerät nur die Smart-Brücke ist.

Elektrik — vor der Bestellung lesen

• Ein- / Ausgang: 100–240 V AC, 1 Kanal, max. 1,5 A
• Leistungsband auf dem Gehäuse: 150–360 W (je nach Last und Spannung)
• Dimmbare LED-Lampen: 200 W bei 220 V / 100 W bei 110 V
• Triac-dimmbare LED-Treiber: 200 W bei 220 V / 100 W bei 110 V
• Glühlampen / HV-Halogen: 400 W bei 220 V / 200 W bei 110 V
• Beispiele bei 220–240 V: ca. zwanzig 5,5-W-Downlights, fünfzehn 12 W, vier 36 W oder zwei 75 W — danach den Stoßstrom prüfen

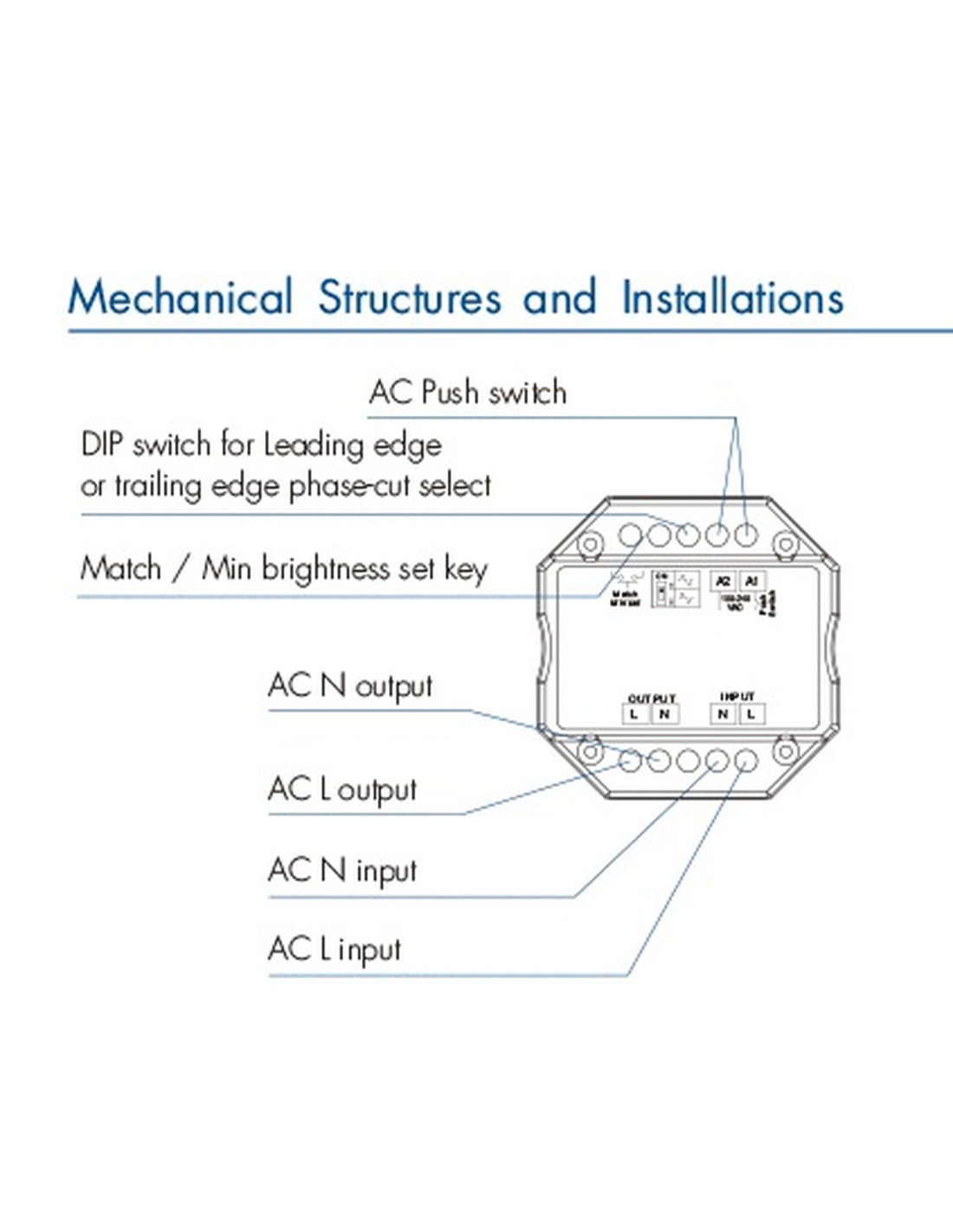

• Klemmen: INPUT L N, OUTPUT L N. Taster: A1 / A2, 100–240 V. Leiter 0,5–2,0 mm², abisolieren 4–5 mm
• Überhitzungs- und Überlastschutz mit Selbstreset
• IP20, nur innen, trocken. Ta −20 °C bis +55 °C, Tc max. 85 °C

Einschaltstrom — häufigste Ursache für Blitzen oder Abschalten

LED-Lampen und Triac-Treiber ziehen kurz einen Stoßstrom. Werkgrenze: Summe 130 A (bzw. zweimal 65 A). Zusätzlich gilt: Anzahl Treiber ≤ 200 W ÷ Nennaufnahme je Treiber. Beispiel: 15,4-W-Treiber mit 10 A Stoß → 200 / 15,4 ≈ 13 Stück, 13 × 10 A = 130 A, also höchstens 13. Bei vielen GU10 oder mehreren Treibern den Hi-Line HL-S1-SX unter Ähnliche Artikel dazulegen, statt zu raten.

Phasenan- oder -abschnitt — DIP vor dem Einschalten setzen

Der kleine DIP neben Match wählt Phasenanschnitt (leading) oder Phasenabschnitt (trailing). Datenblatt der Lampe bzw. des Treibers prüfen, Schalter setzen, dann Spannung geben. Die meisten modernen LED-Lampen und Hi-Line-Triac-Treiber wollen Phasenabschnitt. Falsche Flanke ist die übliche Ursache für Brummen, Flackern oder Lampen, die nur zwischen wenigen Stufen springen.

Mindesthelligkeit 5, 10, 15, 20, 25 oder 30 % (Min set 10 s halten, dann 1–6 Mal tippen). Nützlich, wenn Lampen am unteren Anschlag nachglimmen oder flackern. Ein-/Aus-Fade werkseitig 0,5 s; dreimal Match nach zweifachem Netzzyklus schaltet auf 3 s. 20 s Match hält setzt die Werkswerte zurück (5 % Floor, 0,5 s Fade).

Passendes Zubehör — Reiter Ähnliche Artikel

Unter Ähnliche Artikel auf dieser Seite liegen die Hi-Line-Teile, die dazu gehören:

• HL-R11 / HL-R6 / HL-R6-1 — 2,4-GHz-Einfarben-Fernbedienungen (eine oder vier Zonen). Keine RGB- oder RGB+CCT-Fernbedienung für diesen Dimmer kaufen.
• HL-S1-SX — Stoßstrombegrenzer, wenn viele LED-Lampen oder mehrere Triac-Treiber an einem Dimmer hängen.
• HL-TS-K(WT) — dieselbe Aufgabe als sichtbare Glas-Drehplatte, wenn kein verstecktes Modul hinter einem Taster gewünscht ist.

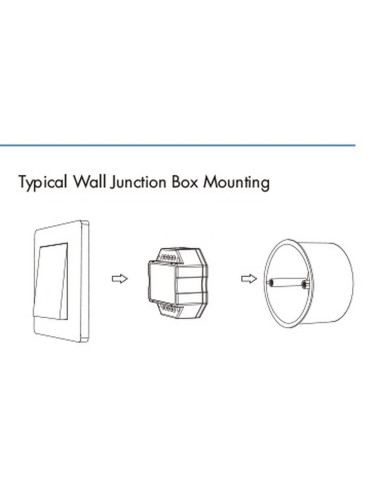

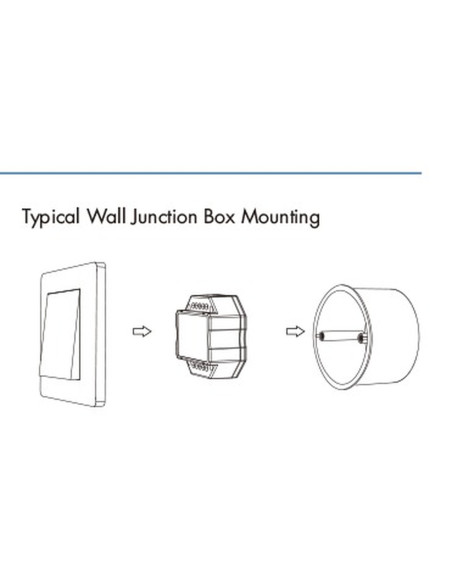

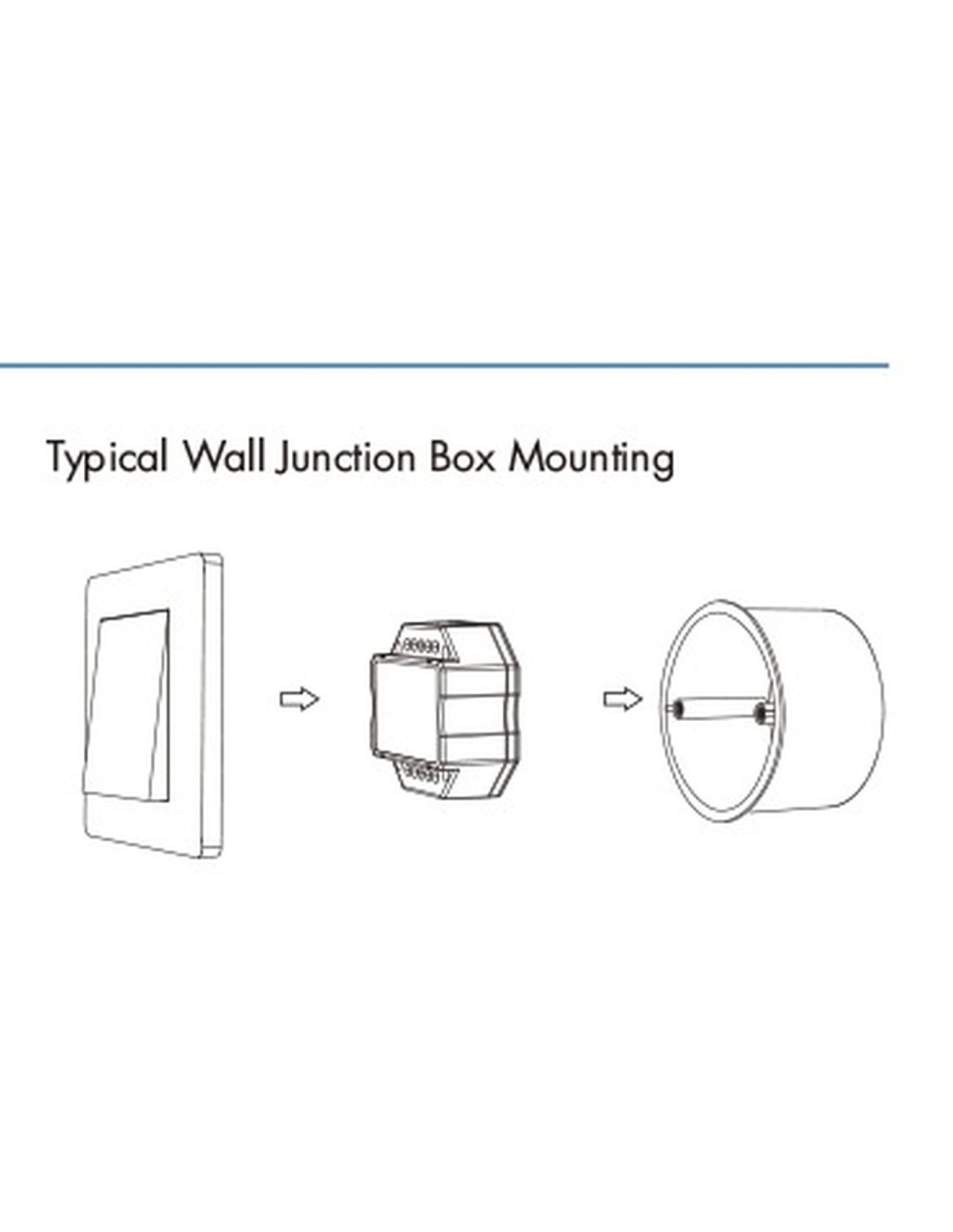

Das Benutzerhandbuch liegt unter Anhänge (Werksseiten, auf jeder Seite die Hi-Line-Website). Die Schaltbilder zeigen die zwei zulässigen Lasten: dimmbare Netz-Lampen am gedimmten Außenleiter oder ein triac-dimmbarer Treiber und danach die Niedervolt-Lampen.

Kurzdaten

• Funktionen: WLAN + 2,4-GHz-RF + Taster, 1 Kanal AC-Phasenan-/abschnitt
• Dimmen: 256 Stufen, 0–100 %, leading oder trailing
• WLAN: nur 2,4 GHz  |  RF: bis 30 m frei / ca. 15 m typisch im Gebäude

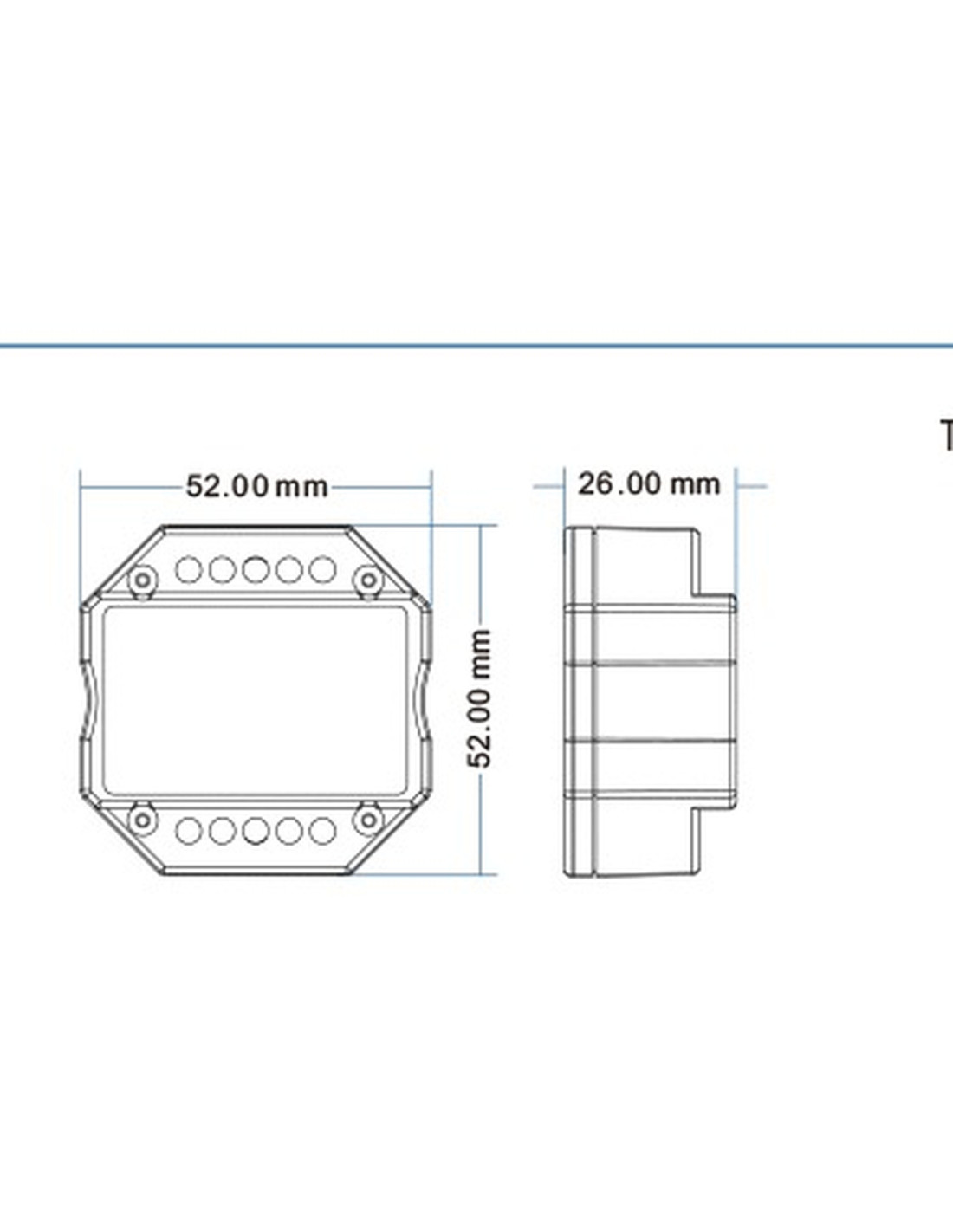

• Maß: 52 × 52 × 26 mm (Packung ca. 60 × 60 × 40 mm)  |  ca. 61 g
• Kennzeichnung: UKCA, CE, RoHS  |  EN 60669-1/-2, EN IEC 55015 / 61547, ETSI EN 300 328 / 300 440 / 301 489
• Garantie: 5 Jahre

Installation nur durch eine Elektrofachkraft nach den geltenden Vorschriften. Lastart, Leistung und Einschaltstrom vor dem ersten Einschalten prüfen. Falsche Polarität oder Kurzschluss am Ausgang zerstört den Dimmer.
