S1-B(WZ) ZigBee + RF + Taster AC-Triac-Dimmer für netzdimmbare LED

HL-S1-B(WZ) — Unterputz-ZigBee + RF + Taster-AC-Triac-Dimmer

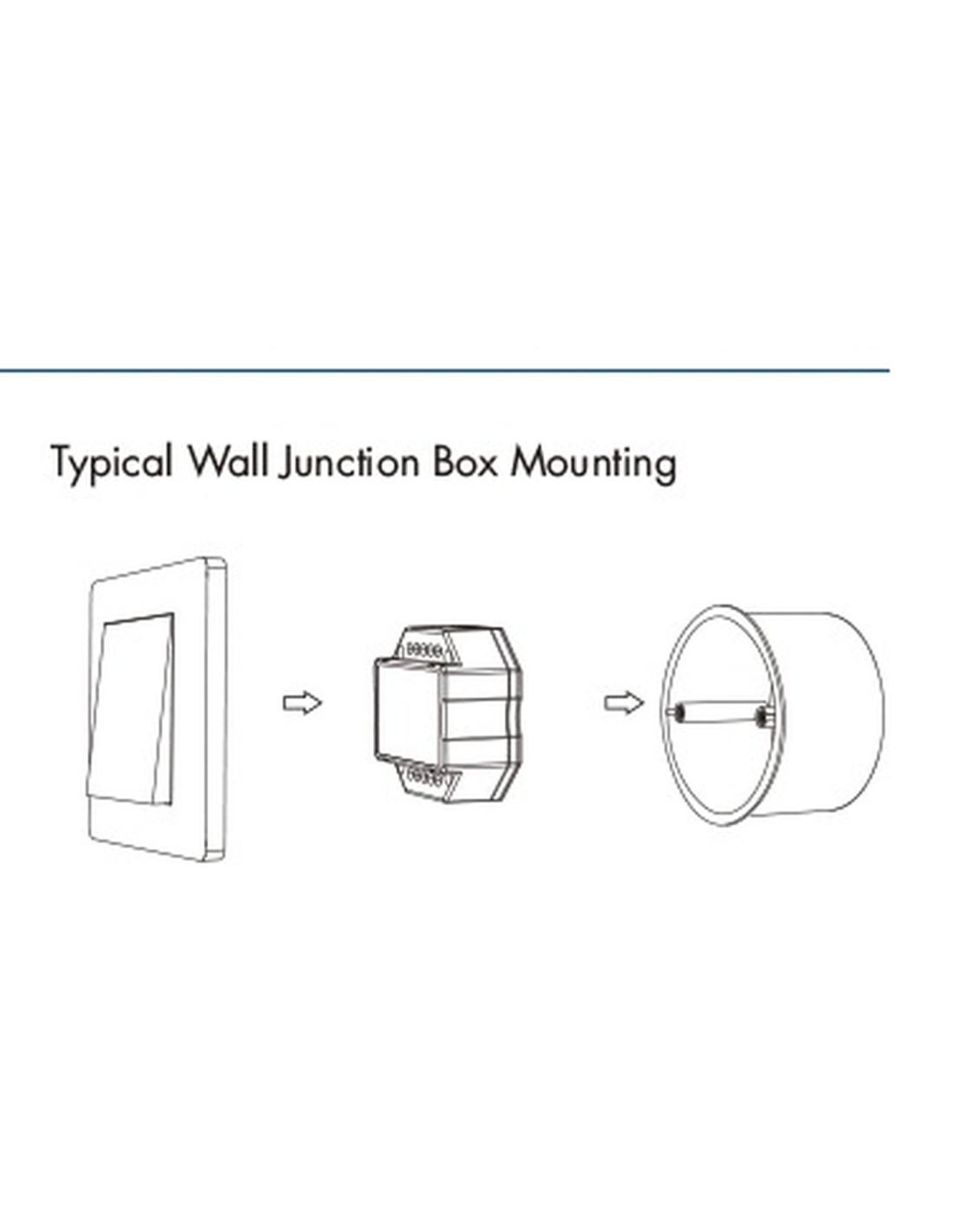

Das ist die ZigBee-Schwester von HL-S1-B(WT). Netzseitig gleich: 1-Kanal-100–240-V-AC-Phasenan-/abschnitt für wirklich netzdimmbare Lampen oder einen triac-dimmbaren Konstantspannungs-Treiber (Treiber am gedimmten Außenleiter). Gehäuse weiter für die Standard-UK-Dose hinter einem Taster.

Der Unterschied ist der App-Weg. Dieses Gerät geht nicht ins WLAN. Es hängt im ZigBee-3.0-Netz. Für Tuya / Smart Life, Alexa und Google brauchen Sie ein Tuya-ZigBee-Gateway (Hi-Line HL-WG-Z). Es läuft auch an einer Philips-Hue-Bridge. Ohne Gateway oder Hue bleiben Taster und 2,4-GHz-RF-Fernbedienung — App und Sprache nicht.

Dafür ist er gedacht

• Sie haben schon Tuya-ZigBee oder Hue und wollen einen versteckten Netzdimmer in diesem Mesh.
• In der Dose liegt ein Neutralleiter.
• Taster + RF + App, ohne einen weiteren WLAN-Client im 2,4-GHz-Band.

Dafür ist er nicht gedacht

• Kein ZigBee-Gateway, keine Hue-Bridge, und Sie erwarten WLAN-Kopplung. Das ist HL-S1-B(WT) — siehe Ähnliche Artikel.
• 12-V- oder 24-V-LED-Streifen direkt dimmen. Das ist kein PWM-Streifencontroller.
• Leuchte „nicht dimmbar“, oder nur geschalteter Außenleiter ohne N.

Bedienung

• Taster an A1 / A2: kurz ein/aus, lang (1–6 s) dimmen; nächster langer Druck kehrt die Richtung. Letzter Wert bleibt, auch nach Netzausfall.
• Tuya Smart / Smart Life über Tuya-ZigBee-Gateway: Match 5 s halten (oder zweimal kurz) bis die blaue LED blinkt, dann ZB3.0-DIM in der App. Fünf schnelle Netzzyklen ebenfalls Config. Match 2 s hält setzt das ZigBee-Netz zurück.
• Philips Hue über eine Hue-Bridge.
• Alexa / Google nach Verknüpfung in Tuya oder Hue.
• Hi-Line-2,4-GHz-Einfarben-Fernbedienungen (R11, R6, R6-1): Match kurz, dann Ein/Aus oder Zone. Ca. 30 m frei / 10–15 m durch Wände.

Das Modul kann als ZigBee-zu-RF-Wandler weitere Hi-Line-2,4-GHz-RF-Dimmer vom Handy steuern.

Elektrik — gleiche Grenzen wie das WLAN-Modell

• Ein-/Ausgang: 100–240 V AC, 1 Kanal, max. 1,5 A
• Leistungsband: 150–360 W
• Dimmbare LED-Lampen: 200 W bei 220 V / 100 W bei 110 V
• Triac-dimmbare Treiber: 200 W bei 220 V / 100 W bei 110 V
• Glühlampen / HV-Halogen: 400 W bei 220 V / 200 W bei 110 V
• Stoßstrom Summe ≤ 130 A. Bei vielen GU10: HL-S1-SX unter Ähnliche Artikel.

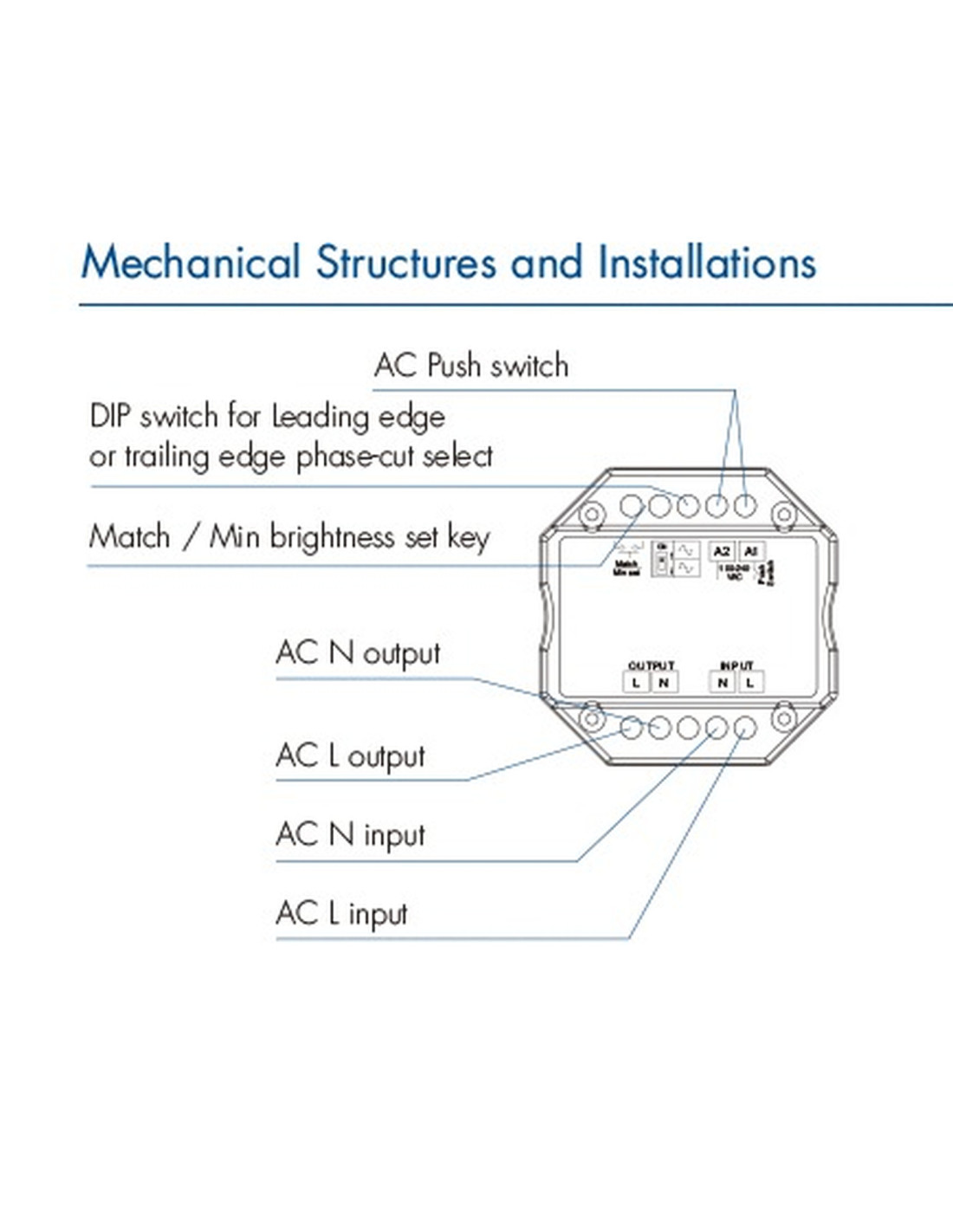

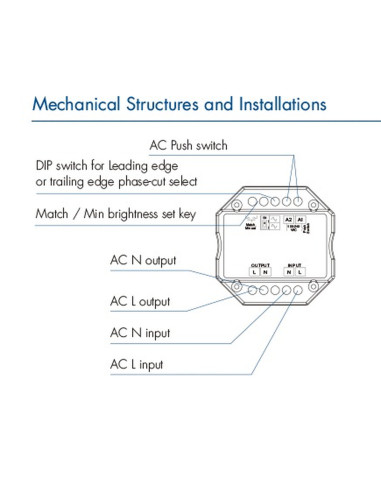

• Klemmen INPUT L N, OUTPUT L N, Taster A1 / A2. Leiter 0,5–2,0 mm², abisolieren 4–5 mm
• Überhitzung / Überlast, Selbstreset. IP20 innen. Ta −20 °C bis +55 °C. Ca. 52 × 52 × 26 mm

Phasenan- oder -abschnitt — DIP vor dem Einschalten

Die meisten modernen LED-Lampen und Hi-Line-Triac-Treiber wollen Phasenabschnitt. Schalter setzen, dann Spannung. Mindesthelligkeit 5–30 %. Fade werkseitig 0,5 s.

Zubehör — Reiter Ähnliche Artikel

• HL-WG-Z — Tuya-ZigBee-Gateway, wenn App oder Sprache und noch kein Hub da ist.
• HL-S1-B(WT) — derselbe Dimmer per WLAN, ohne ZigBee.
• HL-TS-K(WZ) — Glas-Drehplatte, ZigBee, gleiche Netzaufgabe mit sichtbarem Knopf.
• HL-R11 / HL-R6 / HL-R6-1 — 2,4-GHz-Einfarben-Fernbedienungen. Keine RGB-Fernbedienung.
• HL-S1-SX — Stoßstrombegrenzer bei vielen Lampen oder Treibern.

Das Handbuch liegt unter Anhänge.

Kurzdaten

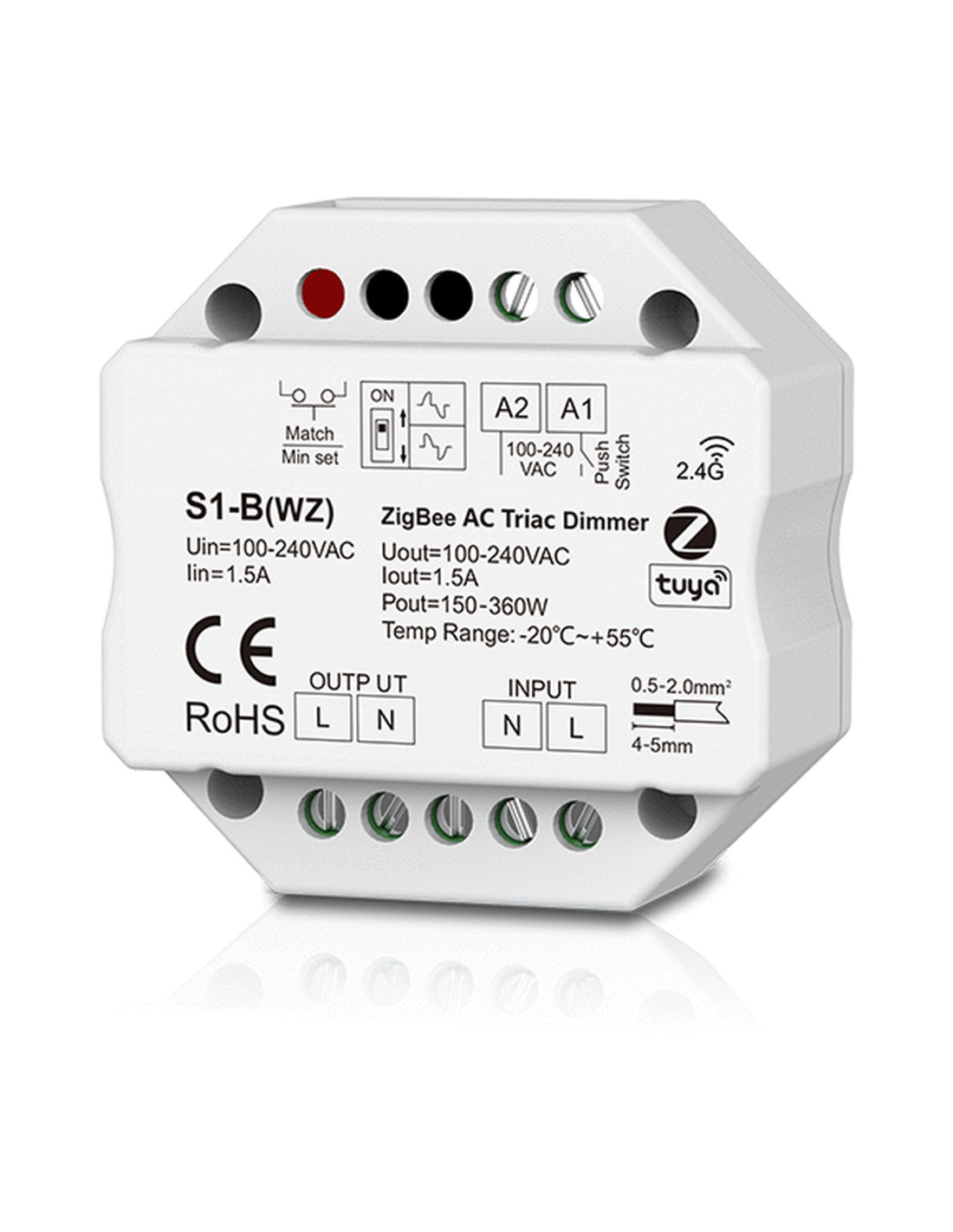

• SKU: HL-S1-B(WZ)  |  auch S1-B(WZ)
• Funktionen: ZigBee 3.0 + 2,4-GHz-RF + Taster, 1 Kanal AC
• Tuya-Gerätename: ZB3.0-DIM
• Dimmen: 256 Stufen, 0–100 %, leading oder trailing

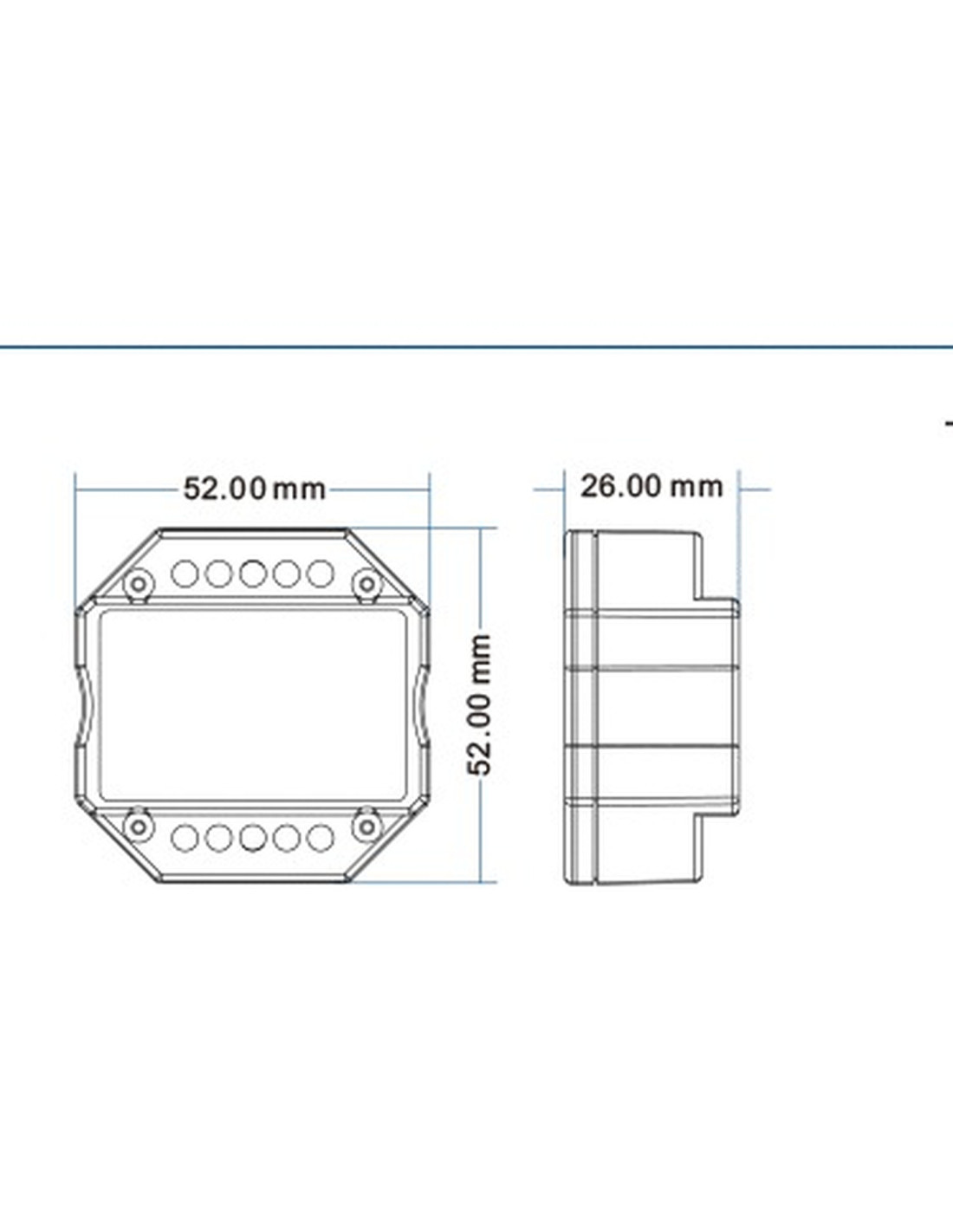

• Maß: 52 × 52 × 26 mm  |  ca. 61 g  |  UKCA, CE, RoHS
• Garantie: 5 Jahre

Installation nur durch eine Elektrofachkraft nach den geltenden Vorschriften.
