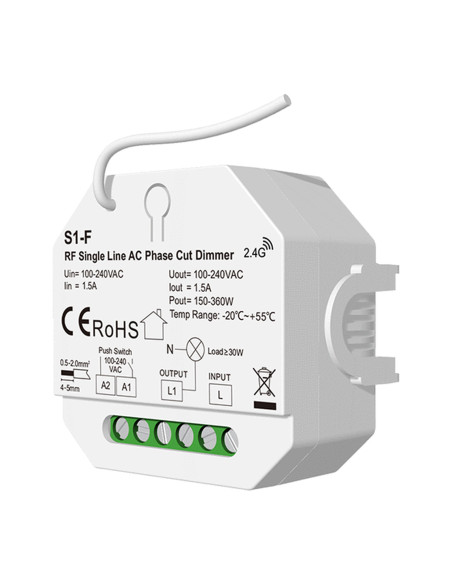

HL-S1-F Einleiter AC Triac Funkdimmer Front

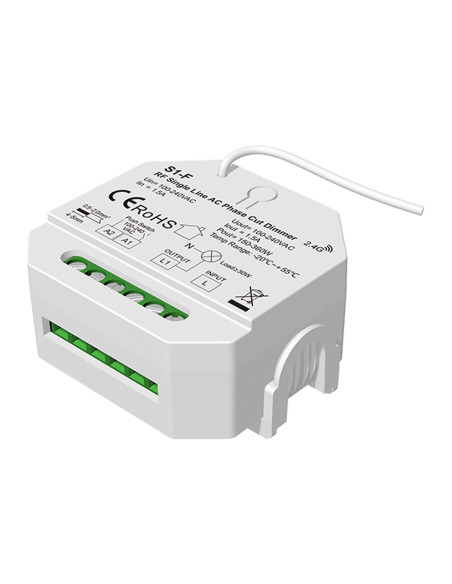

HL-S1-F Einleiter Triac Dimmer Klemmen Schraegansicht

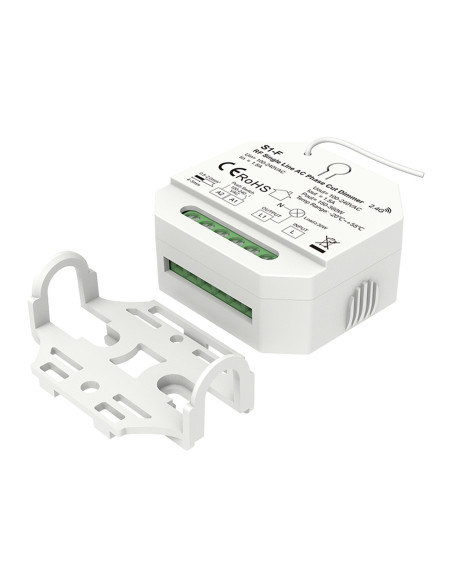

HL-S1-F Dimmer mit Hutschienen Montageclip

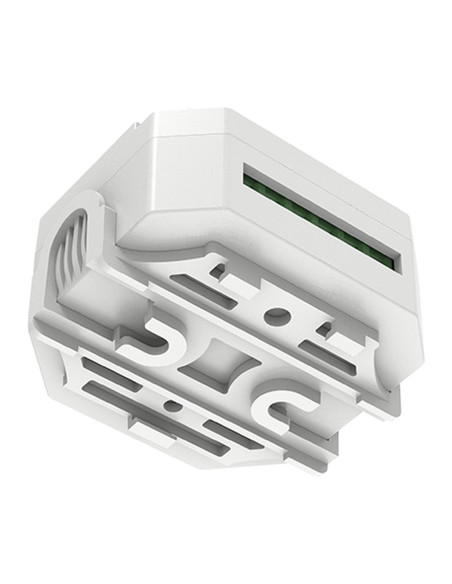

HL-S1-F Rueckseite Montageclip Deckeneinbau

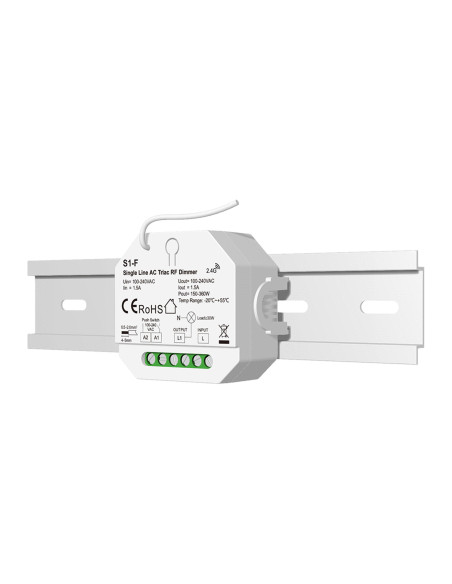

HL-S1-F auf Hutschiene Einleiter AC Triac Dimmer

S1-F Einleiter AC-Triac Funk-Taster-Dimmer 100-240V

Name: S1-F Einleiter AC-Triac Funk-Taster-Dimmer 100-240V
Brand: Hi-Line Lighting
SKU: HL-S1-F
Price: 34.8 GBP
Availability: InStock

HL-S1-F ist ein Einleiter-Netz-Triac-Dimmer: geschalteter Außenleiter rein, geschalteter Außenleiter raus, plus Taster. Optionale 2,4-GHz-Funkfernbedienungen. 1,5 A / 150–360 W. Kein 12/24-V-Streifendimmer und nicht der zweiadrige S1-B.

Artikel-Nr. HL-S1-F

Mehr als auf Lager?

Wir haben 5 auf Lager, versandbereit. Wenn Sie mehr benötigen, erhöhen Sie die Menge und legen Sie sie in den Warenkorb. Die Extra-Menge geht in den Rückstand: Wir verwenden eingehende Ware, sofern noch etwas frei ist, sonst beträgt die Lieferzeit in der Regel 30–45 Tage.

5 Artikel Auf Lager

Versand am Gleichen Tag

29,00 £

(£

34.80

with VAT)

zzgl. MwSt.

Subscribe To When In Stock

You have successfully subscribed to this product

Tags:

HL-S1-F — Einleiter-AC-Triac-Funkdimmer

Dieses Modul, wenn in der Dose nur der geschaltete Außenleiter liegt (kein Neutralleiter). Außenleiter rein auf L, gedimmter Außenleiter raus auf L1, zu netzdimmbaren GU10, Lampen oder einem Triac-LED-Treiber. Ein Taster an A1/A2 schaltet und dimmt bei Langdruck. Optionale Hi-Line-2,4-GHz-Fernbedienungen koppeln wie im restlichen Sortiment.

Kein 12/24-V-PWM-Streifendimmer und nicht der zweiadrige S1-B (der braucht Außenleiter und Neutralleiter durchs Gerät). Sinnvolle LED-Mindestlast etwa 30 W.

Warum Installateure es kaufen

In eine Standard-Unterputzdose hinter einer Tasterplatte, oder mit dem mitgelieferten Clip auf die Hutschiene.
Ein kleines Gehäuse (ca. 56 × 50 × 28 mm) für bis 1,5 A — 200 W dimmbare LED bei 220 V, 400 W Glüh-/Halogen. Innerhalb 150–360 W je nach Netzspannung bleiben.
Bewohner behalten einen normalen Taster. Später eine Hi-Line-Einfarben-Funkfernbedienung ohne Neutralleiter nachrüsten.
Match-Taste auf der Front; Mindesthelligkeit über dieselbe Taste. Überhitzung/Überlast erholen sich selbst.

Anschluss

AC-Eingang L (geschalteter Außenleiter)
AC-Ausgang L1 (gedimmter Außenleiter zu den Lampen)
Klemme N laut PDF prüfen vor dem ersten Einschalten
A1 / A2: netzseitiger Taster, 100–240 V
Antenne: möglichst frei von Metalldosen halten

Was dazu gehört

Unter Zubehör Hi-Line-2,4-GHz-Einfarben-Fernbedienungen, der Überspannungsbegrenzer S1-SX für schwierige LED-Treiber und GU10 mit Lager. Keine RGB-Fernbedienung. Das PK1-Wandknopf-Panel spricht nach dem Koppeln ebenfalls mit diesem Dimmer.

Das Handbuch-PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). Die Zeichnung dort ist nur geschalteter Außenleiter.

Technische Kurzfassung

100–240 V AC ein / AC aus, 1 Kanal, 1,5 A, 150–360 W
RF 2,4 GHz + Taster, 256 Stufen, 0–100 %
Mindestlast ca. 30 W LED; IP20; Ta −20 °C bis +55 °C
Maße ca. 56 × 50 × 28 mm (Pack 60 × 60 × 40 mm), ca. 69 g
Garantie: 5 Jahre

Nur durch eine Elektrofachkraft nach den anerkannten Regeln. Lampentyp, Leistung und dass wirklich nur geschalteter Außenleiter anliegt, vor dem ersten Einschalten prüfen.

Hersteller: Hi-Line
Schutzklasse (IP): IP20 (Nichtwasserdicht)
Type: Controller/Steuergerät für einfarbige LED-Streifen
Betriebsspannung: 110-240V AC
Type of control: Funkfrequenz (RF)
Warranty: 5 Years
Operating Frequency: 2.4GHz
Controller Type: RF-Only
