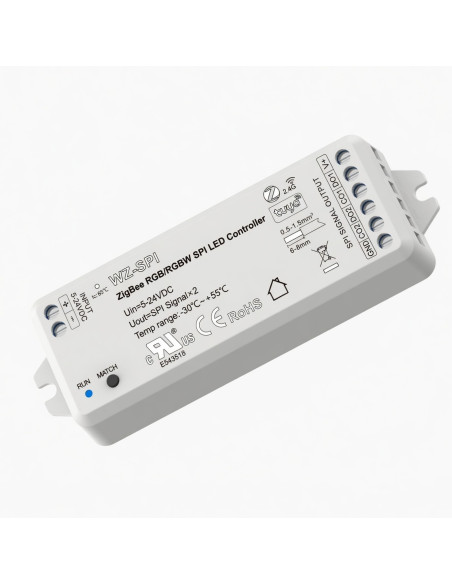

HL-WZ-SPI ZigBee Funk SPI Pixel-Controller 5-24V Front

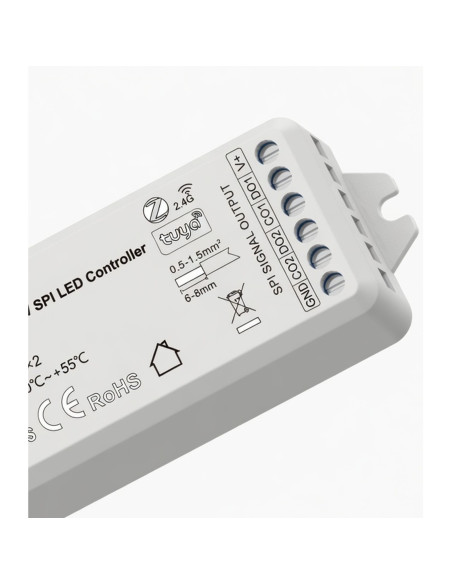

HL-WZ-SPI Doppelte SPI-Klemmen GND CLK DATA V+ Nahaufnahme
  • Neu
HL-WZ-SPI ZigBee Funk SPI Pixel-Controller 5-24V Front
HL-WZ-SPI Doppelte SPI-Klemmen GND CLK DATA V+ Nahaufnahme

WZ-SPI ZigBee Funk SPI Pixel-Controller 5-24V

HL-WZ-SPI ist ein 5–24-V-SPI-Pixel-Controller für adressierbares RGB- und RGBW-Band. ZigBee-App über ein Tuya-ZigBee-Gateway, optionale 2,4-GHz-Funkfernbedienungen, zwei SPI-Ausgänge, bis 1000 Pixel. Nicht der WLAN-HL-WT-SPI und kein PWM-RGBW-Dimmer.

HL-WZ-SPI

Mehr als auf Lager?

Wir haben 6 auf Lager, versandbereit. Wenn Sie mehr benötigen, erhöhen Sie die Menge und legen Sie sie in den Warenkorb. Die Extra-Menge geht in den Rückstand: Wir verwenden eingehende Ware, sofern noch etwas frei ist, sonst beträgt die Lieferzeit in der Regel 30–45 Tage.
6 Artikel Auf Lager
Versand am Gleichen Tag
35,00 £
(£
42.00
with VAT)
zzgl. MwSt.

Tags:


HL-WZ-SPI — ZigBee + Funk SPI-Pixel-Controller, 5–24 V

Nutzen, wenn das Band adressierbares (Pixel-) RGB oder RGBW mit Datenleitung ist (und Takt, wenn der Chip ihn braucht), nicht analoges RGBW. Zwei SPI-Ausgänge, 5–24 V, bis 1000 Pixel. Steuerung per ZigBee über ein Tuya-ZigBee-Gateway und die Tuya-/Smart-Life-App, Alexa und Google Assistant wenn das Gateway steht. Optionale 2,4-GHz-RGB-Fernbedienungen (z. B. R9) nach dem Koppeln.

Das ist die ZigBee-Schwester von HL-WT-SPI (der ist WLAN). Kein 5-in-1-PWM-Controller für Band ohne Datenleitung.

Warum Installateure ihn kaufen

  • Chip-Typ und Farbreihenfolge in der App (WS2811 / WS2812 und viele weitere — das PDF nennt etwa 49 Typen).
  • Zwei SPI-Buchsen, zwei Strecken dieselbe Show. Eingang 8-A-Klasse, IP20, etwa 114 × 38 × 20 mm.
  • Szenen, Segmentmalerei und Musik in der App. Funkfernbedienung optional, nicht Pflicht.

Verdrahtung

  • Versorgung + / −, 5–24 V DC, gleiche Spannung wie das Pixelband
  • SPI: V+, GND, DATA, CLK (CLK bei Zweidraht-Chips wie WS2812 offen)
  • Match für Funkfernbedienungen und ZigBee-Join

Das Handbuch-PDF liegt unter Anhänge (Werksseiten, Hi-Line-Website auf jeder Seite). Unter Zubehör die WLAN-Schwester und typisches Pixelband.

Technische Kurzfassung

  • SKU: HL-WZ-SPI
  • 5–24 V DC, zwei SPI-(TTL)-Ausgänge, max. 1000 Pixel, 8-A-Klasse
  • ZigBee + RF 2,4 GHz, Tuya-ZigBee-Gateway für App und Sprache nötig
  • IP20, etwa 114 × 38 × 20 mm, 66 g
  • Garantie: 5 Jahre

Nur durch eine Elektrofachkraft. Streifenspannung und Chip-Typ vor dem ersten Einschalten prüfen. Nur innen, trocken.

Hersteller
Hi-Line
Schutzklasse (IP)
IP20 (Nichtwasserdicht)
Type
Pixel Digital LED Strip
Betriebsspannung
5-24V DC
Type of control
ZigBee Light Link
Warranty
5 Years
Operating Frequency
2.4GHz
Controller Type
Hybrid Zigbee
