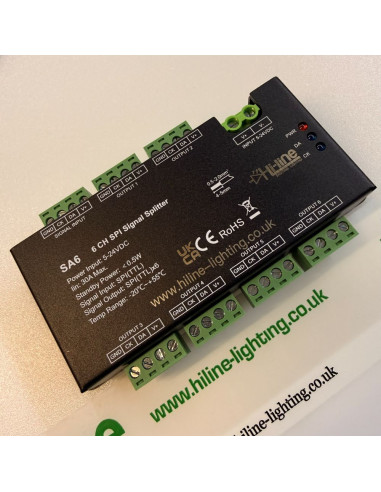

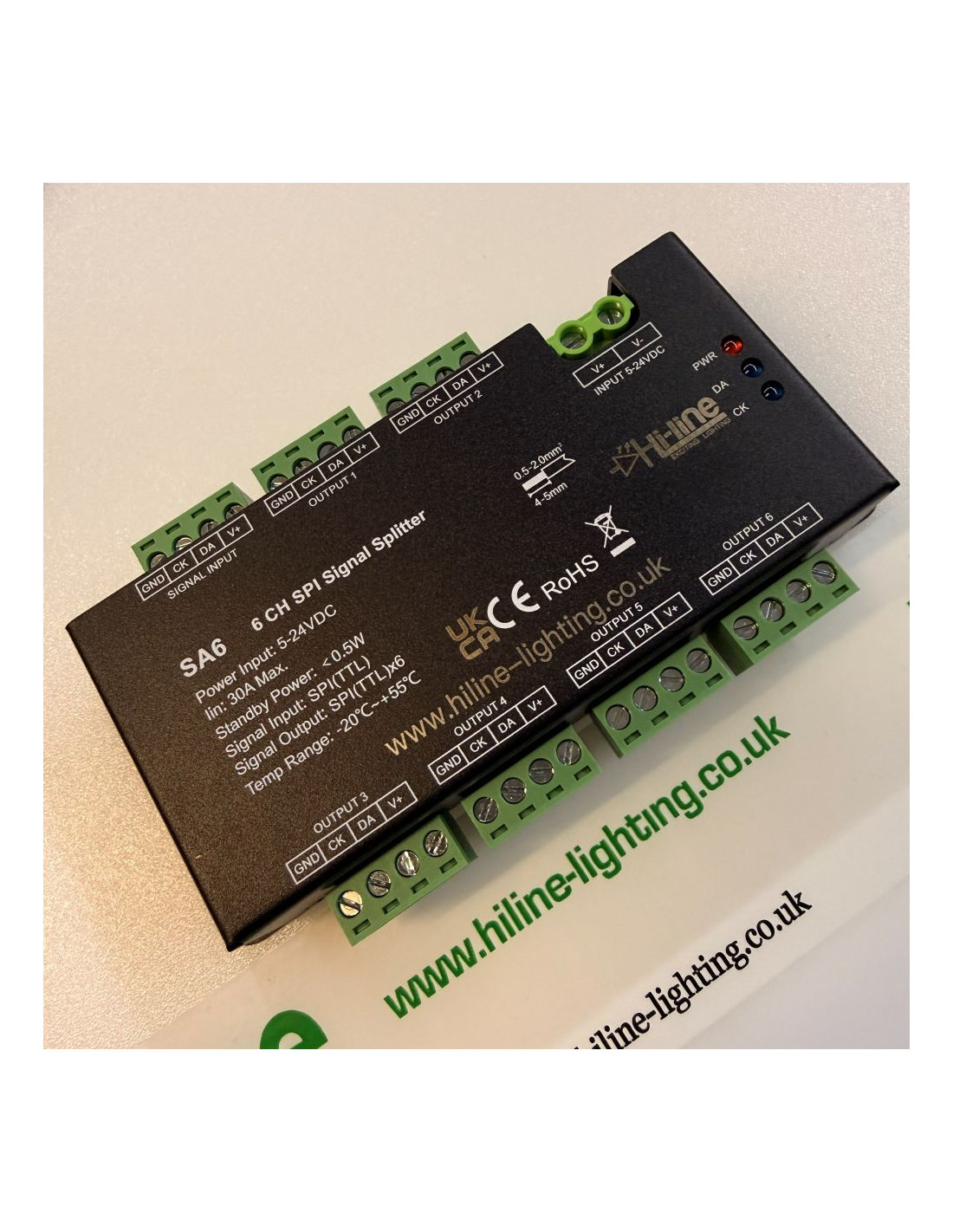

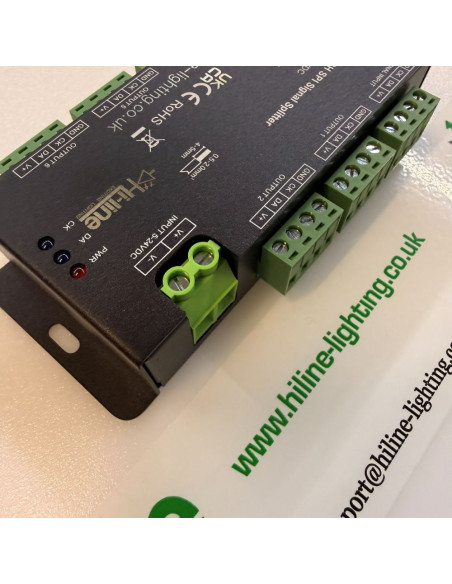

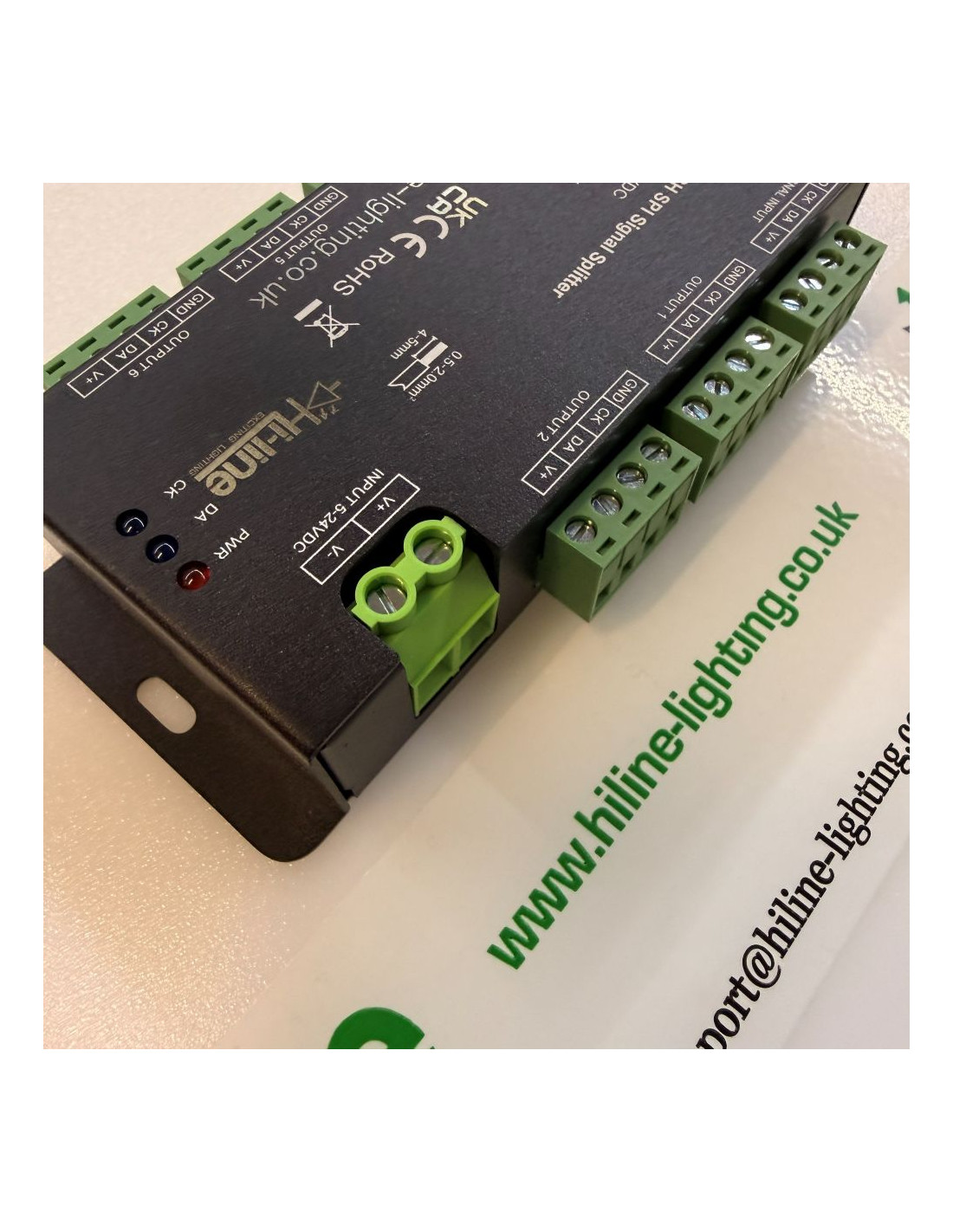

6-fach SPI-Signalsplitter & Buffer für adressierbare LED-Streifen (5–24V)
Der SA6-SPI ist ein professioneller SPI- (Pixel-) Signalsplitter und -verstärker für adressierbare / digitale LED-Streifen (RGB oder RGBW), geeignet für 5V-, 12V- und 24V-Systeme.
Er wird eingesetzt, um ein einzelnes SPI-Datensignal zu vervielfältigen und neu aufzubereiten, sodass ein Controller mehrere LED-Streifen stabil, sauber und zuverlässig ansteuern kann.
Funktion
Der SA6-SPI verfügt über:
1 × SPI-Signaleingang (TTL)
6 × gepufferte SPI-Signalausgänge
Jeder Ausgang liefert:
Dasselbe neu verstärkte SPI-Datensignal
Saubere Logikpegel
Identisches Timing
Das bedeutet:
Alle angeschlossenen LED-Streifen zeigen denselben Effekt
Effekte werden wiederholt / gespiegelt, nicht verlängert
Jeder Ausgang beginnt wieder bei Pixel 1
Dieses Verhalten ist gewollt und entspricht der üblichen Praxis bei architektonischen Pixel-Installationen.
Wichtiger Hinweis – kein Pixel-Mapping
Dieses Produkt ist kein Pixel-Mapping-Controller.
Es kann nicht:
Mehrere Ausgänge zu einer durchgehenden Pixel-Linie zusammenfassen
Pixel-Adressen pro Ausgang versetzen
Die vom Controller eingestellte Pixelanzahl erweitern
Für durchgehende, nicht wiederholende Effekte müssen LED-Streifen seriell (Daisy-Chain) verbunden oder netzwerkbasierte Pixel-Controller mit Mapping-Funktion verwendet werden.
Typische und empfohlene Anwendung
Beispiel mit 60 Pixeln pro Meter:
5 m LED-Streifen = 300 Pixel
Controller wird auf 300 Pixel eingestellt
Der SA6-SPI speist mehrere 5-m-Streifen über einzelne Ausgänge
Der gleiche Effekt wiederholt sich auf jedem Streifen
Diese Methode ist Standard für:
Lichtvouten und Deckenprofile
Lineare Architekturbeleuchtung
Konturen und Akzentlinien
Symmetrische Designs
Sie bietet hohe Betriebssicherheit und einfache Installation.
Unterstützte SPI-LED-Streifen
Unterstützt gängige SPI- (TTL-) Protokolle, z. B.:
Einadrig (DATA)
Zweiadrig (DATA + CLK)
Je nach LED-Typ:
Einadrig: pro Ausgang bis zu 2 LED-Streifen
Zweiadrig: pro Ausgang 1 LED-Streifen
Insgesamt bis zu 12 Streifen (einadrig) oder 6 Streifen (zweiadrig)
Wichtige Hinweise zur Stromversorgung
Der SA6-SPI überträgt nur das Datensignal, keine Leistung.
Bei Verwendung separater Netzteile pro LED-Streifen (üblich bei hoher Leistungsaufnahme):
Alle Minus-Pole (GND / –) aller Netzteile müssen miteinander verbunden werden
Diese gemeinsame Masse muss auch mit:
dem Controller-GND
dem SA6-SPI-GND
dem LED-Streifen-GND
verbunden sein
⚠️ Die Plus-Pole (5V / 12V / 24V) dürfen niemals miteinander verbunden werden.
Zusammengefasst:
Masse gemeinsam
Plusleitungen strikt getrennt
Falsche Verdrahtung ist eine der häufigsten Ursachen für SPI-Fehler.
Kabellängen – Signalseite
Vom Ausgang des SA6-SPI bis zum ersten Pixel:
Bis 5 m – optimal
5–10 m – meist problemlos
Über 10–15 m – ohne zusätzliche Signalaufbereitung nicht empfohlen
Empfehlungen:
Verdrillte Leitung für DATA + GND
Abstand zu Netzspannung und LED-Treibern
Gemeinsame Masse zwingend erforderlich

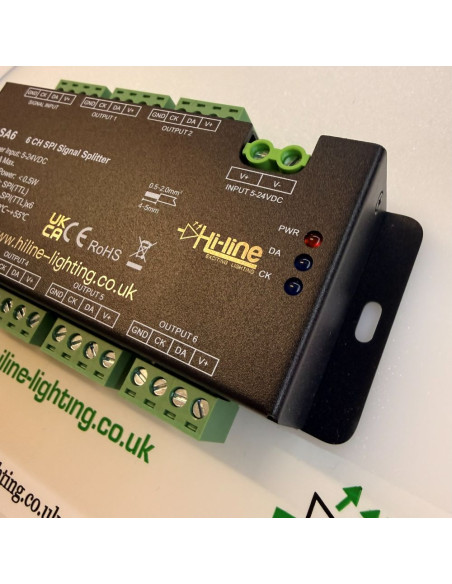

Status-LEDs
Zur Unterstützung bei Installation und Fehlersuche:
Power-LED – Versorgung vorhanden
DATA-LED – blinkt bei Datensignal
CLK-LED – blinkt bei Takt (2-adriges SPI)

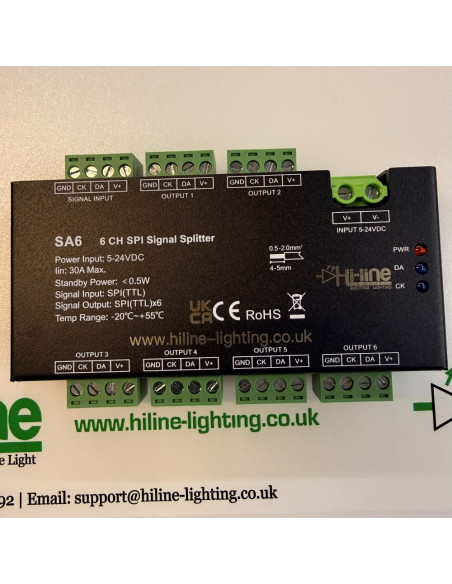

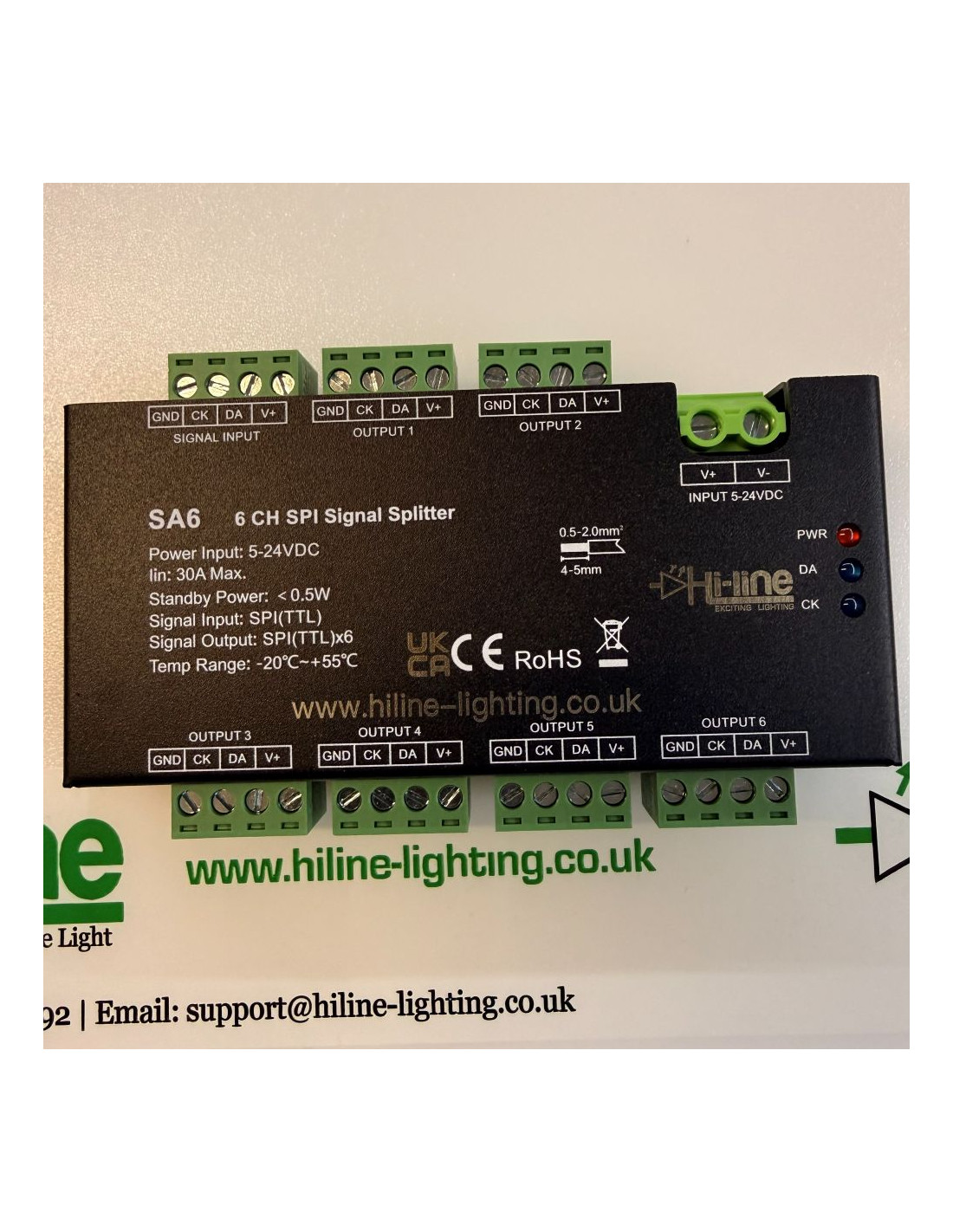

Technische Daten
Eingangssignal: 1 × SPI (TTL)
Ausgangssignal: 6 × SPI (TTL)
Versorgung: 5–24 V DC
Standby-Leistung: < 0,5 W
Betriebstemperatur: –20 °C bis +55 °C
Schutzart: IP20
Schutz: Verpolungsschutz
Zertifikate: CE, EMC, LVD
Garantie: 5 Jahre
Geeignet für
Wiederholende Pixel-Effekte
Stabile SPI-Signalverteilung
Architektonische LED-Installationen
Saubere, servicefreundliche Verkabelung
Nicht geeignet für:
Durchgehende, nicht wiederholende Pixel-Effekte über mehrere Ausgänge
Installationshinweis
Hi-Line Lighting liefert ausschließlich LED-Komponenten.
Planung, Berechnung, Verdrahtung und Installation müssen durch qualifizierte Fachkräfte gemäß den geltenden Vorschriften erfolgen. Verantwortung für Netzteile, Leitungsquerschnitte, Absicherung und Erdung liegt beim Installateur.
Individuelle Programmierung (Projektbasierter Service)
Für bestimmte Projekte kann Hi-Line Lighting SPI-Controller mit vordefiniertem Betriebsverhalten liefern. Dazu gehören unter anderem kundenspezifische Startlogik, Zeitabläufe, fest definierte Effektprogramme, eingeschränkte Steuerungsmodi oder spezielle Automatisierungsfunktionen.
Dabei handelt es sich um eine projektbezogene Ingenieurleistung, die technische Prüfung, Firmware-Konfiguration, Funktionstests sowie Dokumentation erfordert. Dieser Service ist daher kostenpflichtig und abhängig von technischer Machbarkeit, verfügbarer Entwicklungskapazität sowie vereinbarten Lieferzeiten.
Sollte Ihr Projekt eine individuell angepasste Controller-Funktionalität erfordern, kontaktieren Sie uns bitte per E-Mail mit vollständigen technischen Angaben, einschließlich Pixeltyp, Pixelanzahl, Stromversorgungskonzept, gewünschter Logik und Projektziel. Unser Team prüft die Umsetzbarkeit und erstellt bei Bedarf ein entsprechendes Angebot.
